Quadro de distribuição de média tensão 24kv Lv e Mv

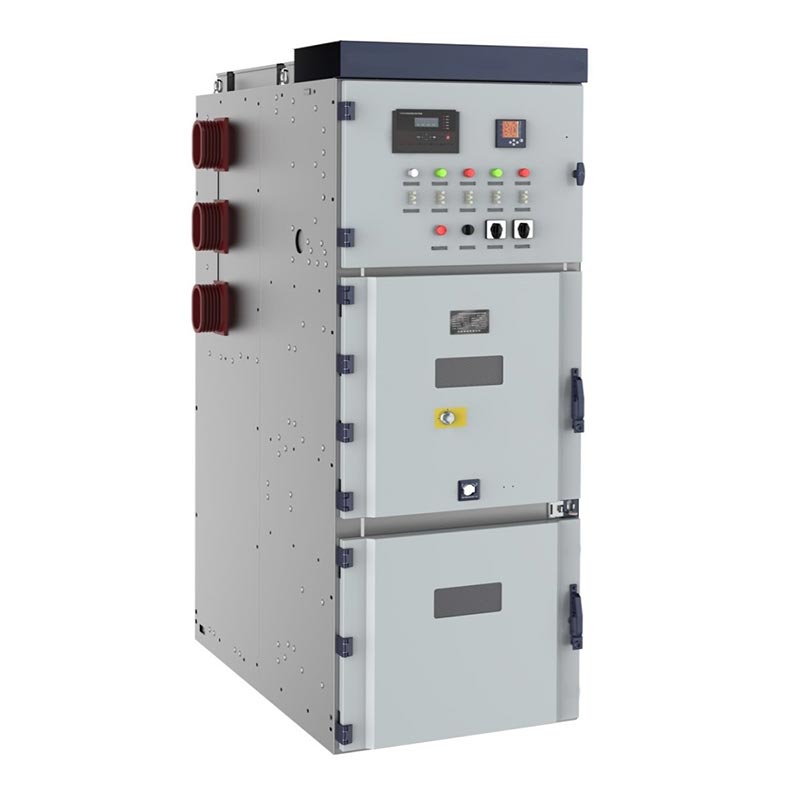

O painel Usune 24kV de média tensão Lv e Mv, KYN28-24 (Z) (GZS1), pertence ao painel CA extraível blindado categoria de painel em invólucro metálico. É adequado para sistemas de energia trifásicos CA 50 Hz e é usado principalmente para poder recepção, distribuição, controle de circuito, proteção e monitoramento.

O painel de distribuição de média tensão 24kV Lv e Mv é amplamente utilizado em usinas de energia, subestações, indústrias e mineração empresas e edifícios altos para recepção, distribuição, controle e proteção de energia. Núcleo de Usune base de produção está localizada na China, tornando-se um fabricante profissional confiável que fornece produtos de alta qualidade soluções de distribuição de energia de média tensão para usuários em todo o mundo.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Principais Parâmetros Técnicos

Nossos produtos seguem rigorosamente os seguintes padrões

1. GB3906-2006 "Conjunto de manobra e controle em metal de 3,6-40,5 kV CA"
2. GB/T11022 "Condições técnicas gerais para equipamentos de manobra e controle de alta tensão"
3. IEC62271-200 "Quadro de distribuição CA em metal com tensão nominal acima de 1kV e abaixo de 52kV"
4. DL/T404 "Condições técnicas para encomenda de painéis de distribuição de alta tensão CA internos"

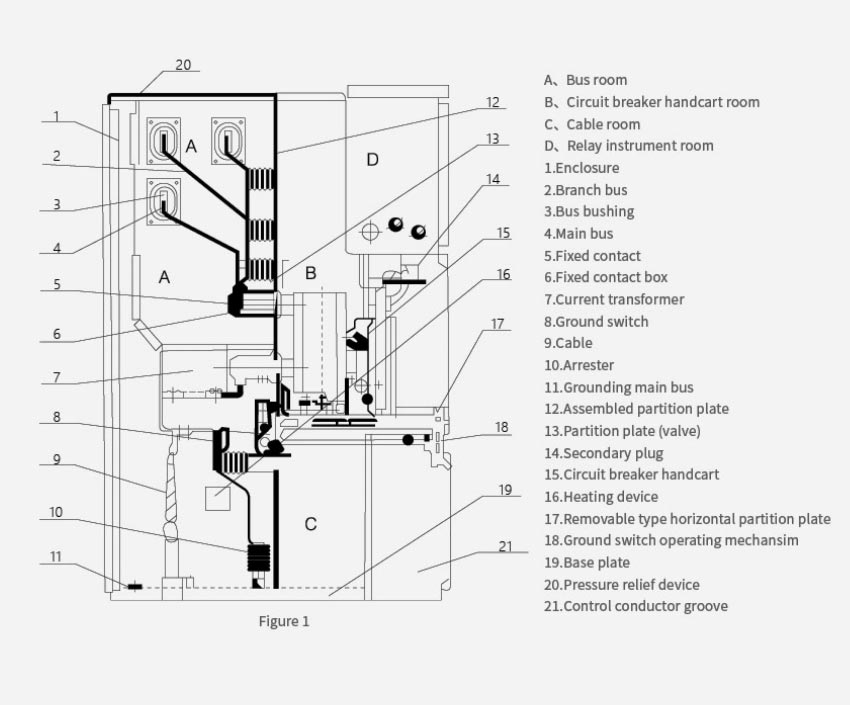

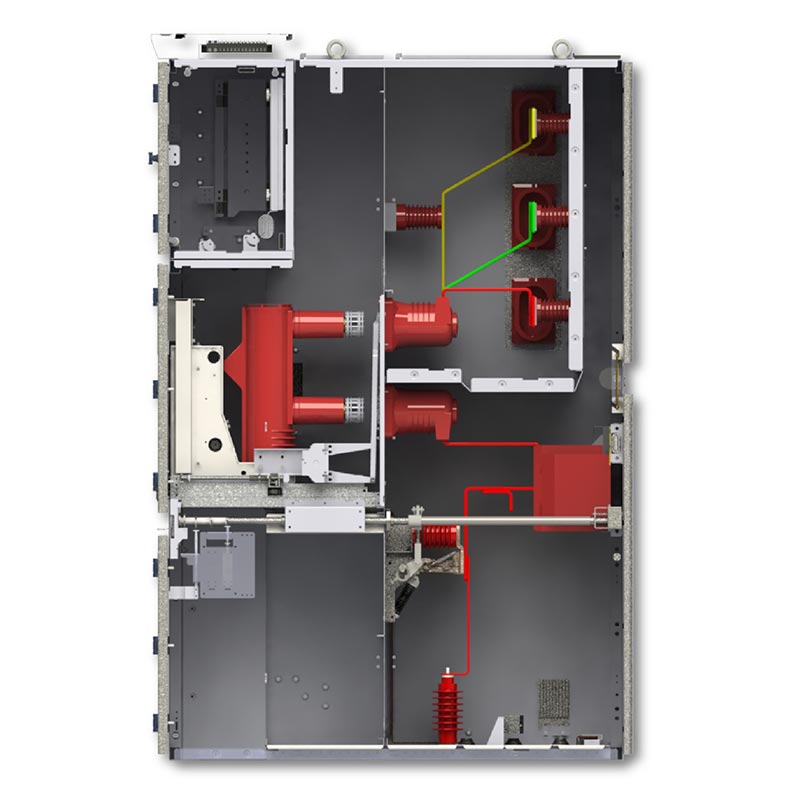

Estrutura do Gabinete

O painel de distribuição de média tensão, baixa e média tensão de 24kV adota uma estrutura particionada toda em metal, com cada área funcional isolada de forma independente, suprimindo efetivamente a propagação de arcos de falha.

1. Compartimento do disjuntor: Equipado com um carrinho removível do disjuntor a vácuo.
2. Compartimento do barramento: Contém barramentos principais, barramentos de derivação e isoladores de barramentos.
3. Compartimento de cabos: Instala transformadores de corrente, transformadores de tensão, chaves de aterramento e terminais de cabos.
4. Compartimento de instrumentos de controle: Equipado com relés, dispositivos de proteção, instrumentos, fiação secundária e controle painéis.
5. Canal de alívio de pressão: Apresenta um dispositivo de alívio de arco na parte superior do gabinete para aumentar a segurança contra falhas.

Recursos principais

1. Compartimentos independentes totalmente metálicos para evitar a propagação e interferência mútua de arcos de falha.

2. Intertravamento mecânico abrangente de cinco provas:
- Evita empurrar ou puxar o carrinho do disjuntor sob carga.
- Evita o fechamento do disjuntor quando a chave de aterramento estiver fechada.
- Evita o fechamento acidental da chave de aterramento enquanto energizado.
- Evita a entrada acidental em compartimentos energizados.
- Evita o mau funcionamento do interruptor de isolamento.

3. Carrinho removível montado no centro para operação e manutenção frontal, facilitando reparos.

4. Alto nível de isolamento, estrutura compacta e forte resistência a falhas.

5. Em conformidade com as normas nacionais e internacionais, adaptável a vários esquemas de distribuição de energia

Casos práticos de aplicação

Caso 1: Uma Subestação Municipal no Leste da China

1. Histórico do projeto

Uma subestação municipal de 110kV precisava atualizar sua rede secundária de distribuição de energia para atender à crescente demanda urbana. demanda de energia e melhorar a confiabilidade da fonte de alimentação.

2. Solução

36 Unidades de distribuição de média tensão de baixa e média tensão Usune 24kV foram implantadas para o sistema de distribuição de energia de 24kV.

3. Resultados

- O design compacto do quadro economizou 30% do espaço da subestação.
- O sistema de intertravamento de cinco provas operou sem acidentes operacionais durante três anos de operação.
- A tecnologia confiável de interrupção do circuito a vácuo reduziu o tempo de interrupção em mais de 80%, melhorando significativamente o qualidade do fornecimento de energia para 200.000 residentes.

Caso 2: Uma grande planta petroquímica na Ásia Central

1. Histórico do projeto

Um complexo petroquímico moderno exigia um sistema de distribuição de energia de média tensão altamente confiável para garantir a operação contínua de equipamentos críticos de produção.

2. Solução

Forneceu 58 unidades de manobra Usune 24kV, projetadas especificamente para ambientes industriais severos e aprimoradas com resistência à poeira e corrosão.

3. Resultados

- Resistiu com sucesso ao ambiente hostil do local (alta poeira, vapores químicos), demonstrando estabilidade desempenho.
- A capacidade de desconexão rápida de falhas (≤ 60ms) protege compressores e reatores caros contra danos durante curtos períodos de tempo. circuitos.
- O design de manutenção montado na frente reduz o tempo de inatividade para manutenção em 50%, garantindo a continuidade da produção.

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Qual é a faixa de tensão aplicável deste painel de média tensão Lv e Mv de 24kV?

A1: O produto é adequado para sistemas de energia trifásicos AC 50/60Hz de 3,6 ~ 12kV, 24kV, atendendo às necessidades da maioria cenários de distribuição de energia de média tensão.

Q2: O equipamento suporta manutenção e reparo no local?

A2: Sim. O produto adota um design de operação frontal e manutenção frontal; o carrinho do disjuntor pode ser movido para manutenção e substituição rápidas sem afetar o funcionamento de outros circuitos.

Q3: Como fornecedor profissional, sua fábrica oferece soluções personalizadas?

A3: Sim. Usune pode personalizar corrente nominal, corrente de interrupção de curto-circuito, tamanho do gabinete, configuração de proteção, etc., de acordo com os requisitos do projeto para se adaptar às diferentes condições operacionais e requisitos do sistema.
