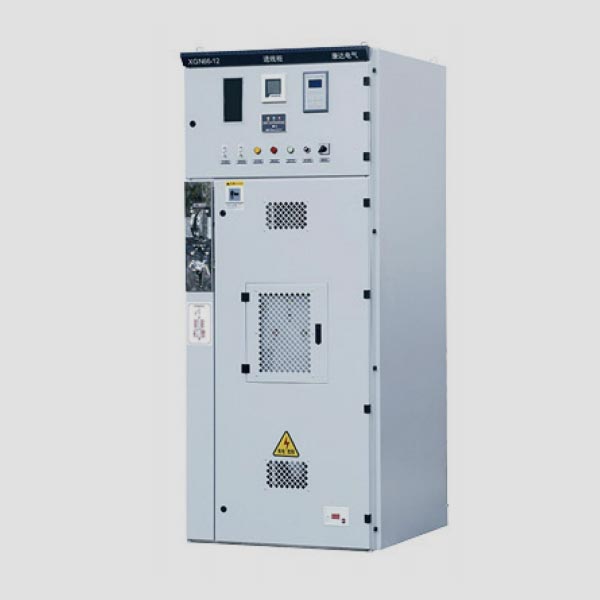

A unidade principal de anel isolado a ar fechado tipo caixa Usune XGN66-12 Rmu é uma CA trifásica profissional fechada em metal o painel é adequado para Sistema trifásico AC 50/60Hz de 3,6 ~ 36kv como dispositivo para receber e distribuir energia elétrica, é usado para frequente locais de operação e para reconstrução de quadros equipados com interruptor de óleo. O sistema de ônibus consiste em um único ônibus sistema e sistema de seção de barramento único. Cumpre funções de recepção, distribuição, controle e proteção de energia. Passou por rigorosos testes de tipo IEC, a fábrica possui sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001 para garantir estabilidade do produto.
Como fornecedor profissional de equipamentos de fornecimento e distribuição de energia, a Usune adere à "qualidade em primeiro lugar, impulsionado pela tecnologia". A unidade principal de anel isolado a ar Rmu cobre configurações padrão e oferece opções personalizadas soluções para atender às diversas necessidades do projeto.
Aparelhagem de baixa tensão
Aparelhagem de média tensão
O quadro tem uma estrutura tipo caixa fechada em metal, feita por dobra e soldagem de barra angular, aço chanel e fino aço placas.
Um canal de ventilação é instalado dentro do gabinete, um ventilador de admissão é instalado na parte inferior do gabinete, e um exaustor é instalado na parte superior do gabinete. Os transformadores e buchas são fixados por placas dobradas de placas de aço inoxidável, o que resolve o problema do aumento de temperatura sob altas atual.
É equipado com disjuntor para proteção da saída do gerador em seu interior. É instalado em uma estrutura com rodas de forma suspensa, e a estrutura é fixada no parte inferior do gabinete. Ele pode ser retirado do gabinete para manutenção.
A chave seccionadora usa uma roda helicoidal e um mecanismo operacional de engrenagem helicoidal, que requer pequena força operacional e tem uma função de travamento automático.
Existem intertravamentos mecânicos e elétricos entre a chave seccionadora e o disjuntor, que é um design razoável e confiável.
Para atender ao requisito de um grande valor de corrente nominal, a corrente nominal pode atingir 5.000 A.
O disjuntor a vácuo possui design integrado e está equipado com um especial mecanismo de operação por mola. Possui funções operacionais completas, alta confiabilidade, design avançado e razoável, e baixa manutenção. Este disjuntor de média tensão tem alta capacidade de interrupção, alta capacidade de tomada e dinâmica e desempenho de estabilidade térmica.
O circuito principal utiliza barras de cobre, que são colocadas verticalmente para melhorar a capacidade de condução de corrente. O entrada e os métodos de linha de saída são diversos e podem ser selecionados de acordo com diferentes esquemas ou personalizados para específicos projetos.
● Temperatura ambiente: máxima +40°C, mínima -15°C;
● Altitude: não superior a 1000m;
● Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;
● Magnitude do terremoto: 8 ou menos;
● Em local sem risco de incêndio ou explosão, sem poluição grave, sem corrosão química e sem vibração violenta.
Com excelente desempenho, o painel de distribuição da unidade principal tipo anel isolado a ar é amplamente utilizado em energia (usinas de energia, parques eólicos), industriais (metalurgia, petroquímica) e comerciais-civis (arranha-céus, aeroportos, hospitais), garantindo fornecimento de energia estável para equipamentos elétricos.
Como fabricante profissional, a Usune possui um sistema completo de P&D, produção e vendas. Este produto estrela é popular em em casa e no exterior, conquistando o reconhecimento do cliente com qualidade confiável e serviço atencioso.
| Não. | Item | Unidade | Parâmetro técnico |
| 1 | Tensão nominal | kV | 3,6, 7,2, 12 |
| 2 | Moeda nominal | A | 630, 1250 |
| 3 | Corrente nominal de interrupção de curto-circuito | ka | 20, 25, 31,5 |
| 4 | Corrente nominal de fechamento de curto-circuito | ka | 50, 63, 80, |
| 5 | Corrente suportável nominal de curto período (valor efetivo de 4s) | ka | 20, 25, 31,5, |
| 6 | Corrente suportável de pico nominal (pico) | ka | 50, 63, 80, |
| 7 | Tensão suportável de frequência de energia de 1min | kV | 42 |
| 8 | Tensão suportável de impulso relâmpago | kV | 75 |
| 9 | Tensão suportável de frequência de energia de 1min do circuito auxiliar | kV | 2 |
| 10 | Nível de proteção | IP3X | |

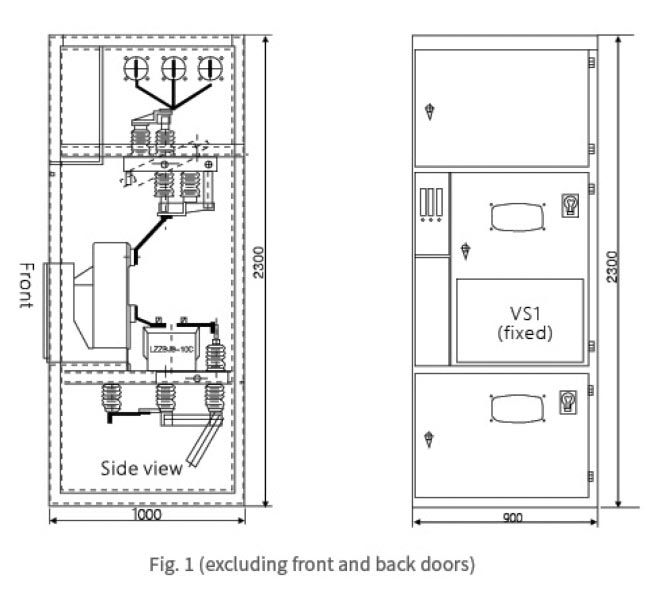

| 11 | Tamanho do contorno (saída do cabo L×P×A) | milímetros | 900×1000×2200 |
Fábrica, podemos garantir que nosso preço seja razoável e competitivo.
Normalmente fazemos o orçamento dentro de 24 horas após receber sua consulta.
Sim, claro, aceitamos OEM.
O prazo de entrega depende das quantidades encomendadas, normalmente dentro de 15-20 dias após o recebimento do pagamento.
Todos os produtos serão inspecionados a partir dos acessórios, e serão realizados testes de rotina antes de sair nossa fábrica.
Tire fotos ou vídeos dos problemas de qualidade e envie-nos para verificação e confirmação, e faremos um solução satisfeita para você dentro de 1-3 dias.
12 meses a partir da data de envio.
● Somos especializados na área há mais de 14 anos e contamos com uma equipe de P&D bem experiente que cuida do design
e trabalho de desenvolvimento para cada projeto com base nas demandas especiais do cliente.
● Temos procedimentos de controle de qualidade extremamente rigorosos, desde componentes até produtos acabados.
● Período de produção estável dentro de 15 a 20 dias.
● Temos um conjunto completo de relatórios de teste de produtos.
● Solução em uma etapa fornecida.
