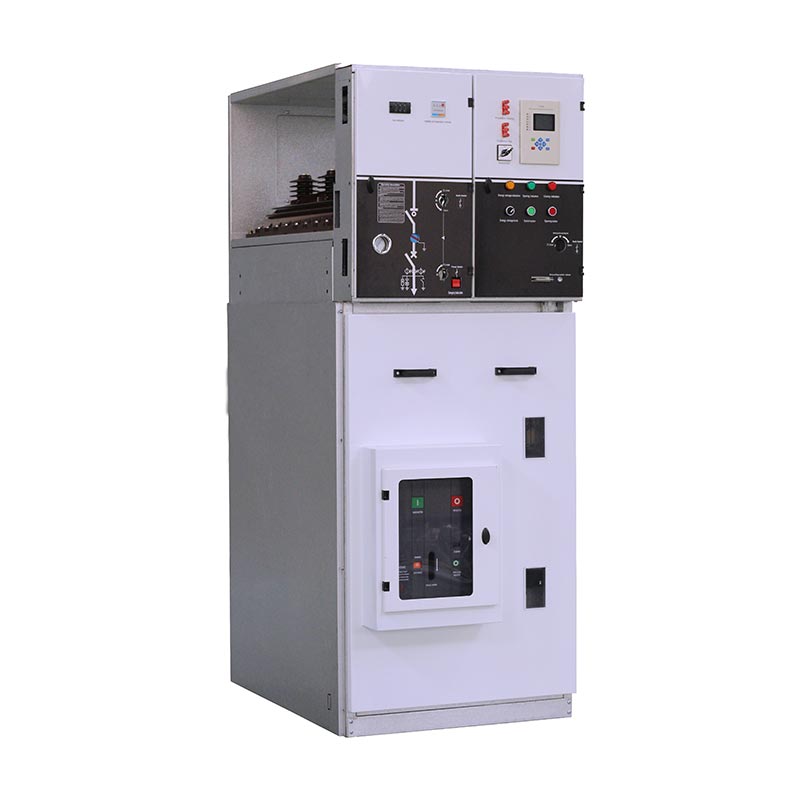

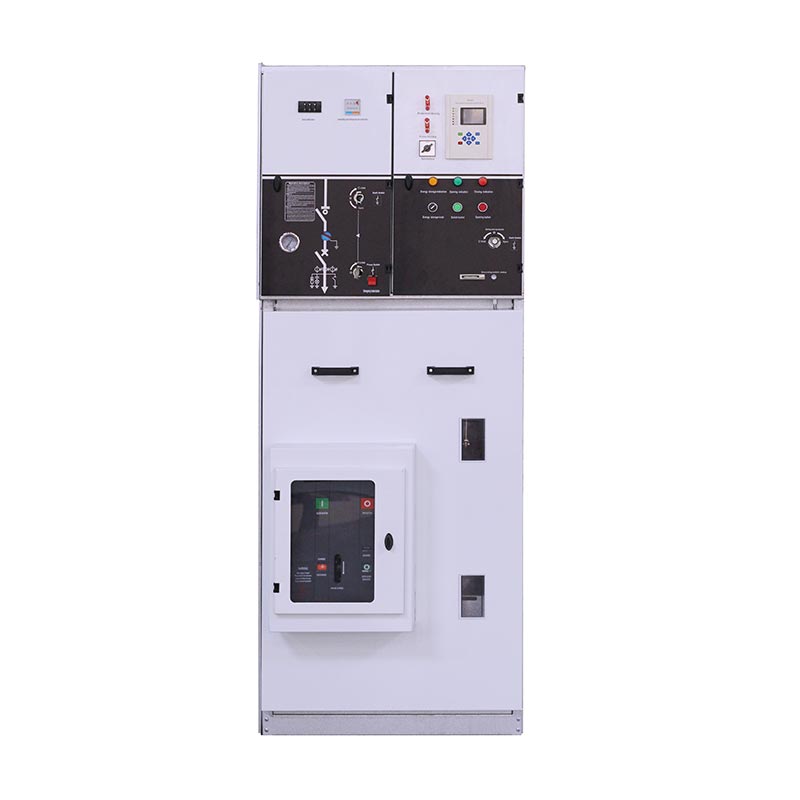

Unidade principal de anel com disjuntor

A unidade principal de anel da série USUNE XGN15 com disjuntor é um painel de distribuição compacto, escalável e em invólucro metálico projetado para automação de distribuição de energia. Todo o gabinete utiliza tecnologia de isolamento de ar, equilibrando segurança e compacidade, tornando-o adequado para vários cenários de instalação em espaços confinados. Sua estrutura simples e operação flexível reduzir significativamente a construção no local e as subsequentes dificuldades de manutenção, melhorando a distribuição de energia eficiência de operação.

Como fabricante profissional com vasta experiência, a USUNE possui um departamento completo de P&D, produção e testando sistema. Os produtos da série XGN15 são fabricados de forma independente em sua própria fábrica, com cada passo desde a matéria-prima materiais aos produtos acabados que aderem estritamente aos padrões internacionais para garantir uma qualidade de produto consistente e estável.

Configuração principal e vantagens técnicas

1.Configuração do switch principal

A chave principal desta série, a unidade principal em anel com disjuntor, é uma chave de carga SF6 independente fabricado pela USUNE, oferecendo vantagens como longa vida útil, desempenho estável e baixos custos de manutenção. Isso também pode ser equipado com disjuntores a vácuo de última geração de acordo com a necessidade do usuário, potencializando ainda mais a capacidade de interrupção e nível de proteção dos equipamentos, adaptando-se a diferentes cenários de distribuição de energia.

2.Modos de operação e nível de automação

O interruptor principal suporta modos de operação manual e elétrico para se adaptar a diferentes condições operacionais no local. requisitos. Pode ser equipado com dispositivos FTU e RTU, atendendo perfeitamente aos requisitos de “quatro remotos” (remoto controle, sinalização remota, medição remota e ajuste remoto) de automação de distribuição de energia, realizando monitoramento e gerenciamento inteligentes do sistema de distribuição de energia e estabelecendo as bases para o inteligente atualização da rede elétrica.

3.Tecnologia Avançada

Aplicações Integrando tecnologia de detecção avançada e os mais recentes relés de proteção, ele pode monitorar com precisão status operacional do equipamento em tempo real, responde rapidamente a condições anormais e garante a segurança da energia sistemas e equipamentos de distribuição. A adoção de um esquema de montagem leve e flexível reduz o transporte e dificuldades de instalação, ao mesmo tempo que facilita a manutenção e expansão posteriores, atendendo às necessidades de energia em constante mudança necessidades de distribuição do mercado.

Aplicativo

A unidade principal de anel com disjuntor é adequada para sistemas de energia de 50/60 Hz, 12-36 kV e é amplamente utilizada em industriais e redes em anel de cabos de energia civil e terminais de fonte de alimentação. Como um equipamento profissional de distribuição de energia fornecedor, A USUNE otimizou o design do produto, tornando-o particularmente adequado para os seguintes cenários:

- Distribuição de energia residencial urbana, pequenas subestações, centrais de comutação e subestações pré-fabricadas;
- Empreendimentos industriais e de mineração, shopping centers, aeroportos, metrôs e outros locais públicos;
- Novos campos energéticos, como a geração de energia eólica;
- Principais instalações públicas, como hospitais, estádios, ferrovias e túneis.

Na China, a unidade principal de anel com disjuntor tem sido amplamente utilizada em diversas redes elétricas urbanas e rurais renovação projetos, recebendo elogios consistentes dos usuários por seu desempenho estável e qualidade confiável.

Condição de trabalho

- Altitude ≤1000mm
- Temperatura ambiente: 45℃~-35℃, diferença máxima de temperatura ≤25℃
- A umidade relativa média diária não excede 95%
- A umidade relativa média mensal não ultrapassa 90%
- Capacidade sísmica: a intensidade sísmica não excede 8 graus
- Sem vibrações violentas e choques, incêndio, corrosão química, campo de risco de explosão

Parâmetros Técnicos

Parâmetro de configuração do gabinete

LBS de entrada

Trafo proteger

Medição

Cbog com medidor

Cb de saída

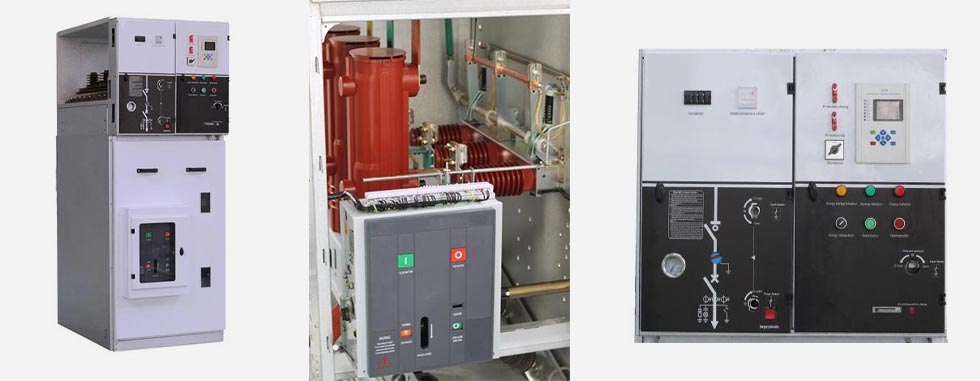

Estrutura e configuração do painel

Mecanismo operacional

(1) Mecanismo operacional de mola única de função dupla: tipo K

A função de comutação é operada de forma independente com uma alavanca ou motor.
A função do interruptor de aterramento abre e fecha de forma independente usando uma alavanca operacional, e a energia operacional é fornecido por uma mola de compressão, que é liberada para fechar ou desconectar o contato.

(2) Mecanismo operacional de mola dupla de função dupla: Tipo A

A função de comutação é operada independentemente por uma alavanca ou motor, e a energia operacional é fornecida por um mola de compressão, que é liberada para fechar o contato. Operação independente de abertura e fechamento com botão (0) ou unidade de disparo ou dispositivo de disparo shunt.
A função de interruptor de aterramento opera de forma independente com uma alavanca de operação e a energia operacional é fornecida por um mola de compressão, que é liberada para fechar ou desconectar o contato.

① Sala de barramento
② Interruptor principal
③ Sala de TV a cabo
④ Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa pressão

Todo o gabinete do quadro pode ser dividido em duas unidades superior e inferior, a unidade superior do gabinete inclui o sala de barramento, chave de carga, sala de mecanismo operacional e sala de baixa tensão, e a unidade inferior é separada do cabo quarto. Toda a unidade superior pode ser substituída.

◇ Sala de barramento

A sala dos barramentos está disposta na parte superior do gabinete. Na sala de barramentos, os barramentos principais são conectados juntos e percorrem toda a fileira do painel.

◇ Chave seccionadora de carga

A sala de comutação está equipada com uma chave de carga de hexafluoreto de enxofre tipo SFG. A carcaça do interruptor de carga é feita de resina epóxi derramada, preenchida com gás hexafluoreto de enxofre (SF6) como meio isolante, e o invólucro é fornecido com um buraco de observação. A sala de comutação pode ser equipada com medidor de densidade de gás SF6 ou densidade de gás com contato de alarme conforme necessidade do cliente.

◇ Sala de TV a cabo

O gabinete de distribuição de carga possui uma sala de cabos espaçosa, que é usada principalmente para conexão de cabos, de modo que núcleo único ou cabos de três núcleos podem ser conectados usando o cabeçote de cabo não blindado mais simples, e espaço suficiente também pode acomodar pára-raios, transformador de corrente, interruptor de aterramento inferior e outros componentes. De acordo com o design padrão, o a porta do armário possui uma janela de observação e um dispositivo de intertravamento de segurança. Placa inferior da sala de cabos com tampa de vedação e braçadeira de cabo de tamanho apropriado com suporte de suporte. A placa inferior da sala de cabos e a moldura da porta podem ser removidas para facilitar instalação de cabos.

◇ Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa pressão

A sala de mecanismos intertravados também atua como painel de controle. A sala de baixa tensão está equipada com um sistema de mola mecanismo com indicador de posição e dispositivo de intertravamento mecânico, podendo também ser equipado com auxiliares contatos, bobinas de desarme, mecanismos de desarme de emergência, displays capacitivos ao vivo, fechaduras com chave e dispositivos de operação elétrica. Em ao mesmo tempo, o espaço da câmara de baixa pressão também pode ser equipado com malhas de controle, medidores e relés de proteção, e o gabinete de 750 mm de largura possui duas câmaras idênticas de baixa pressão para mais acessórios.

O gabinete de rede em anel equipado com disjuntores é usado principalmente como fonte de alimentação principal na rede em anel sistema de fonte de alimentação, o gabinete de linha de entrada da fonte de alimentação em espera e o gabinete da seção intermediária do duplo sistema de alimentação.

◎ O gabinete de anel do módulo XGN15 V inclui:

(1) Disjuntor a vácuo
(2) Disjuntor de hexafluoreto de enxofre
(3) Mecanismo e intertravamento
(4) Chave de aterramento

◎ Método de instalação

Frontal fixo, lateral/montado lateralmente fixo

◎ Estrutura principal

(1) De cima para baixo, sala de instrumentos, sala de barramentos, sala de comutação de carga (isolamento), sala de disjuntores, sala de cabos quarto.
(2) CT, PT, pára-raios, chave de aterramento e dispositivo de proteção de relé podem ser configurados de acordo com o usuário necessidades.
(3) O disjuntor e a chave de carga (isolamento) podem ser interligados.

Descrição da operação

1. Operação da alça: Em frente ao quadro, segure a parte superior da alça e empurre para frente, o outro mão segurando a extremidade da alça para girar.
2.Certifique-se de que a porta do gabinete esteja devidamente fechada antes da fonte de alimentação ou separada do aterramento.
3. O manômetro do interruptor deve ser verificado antes de ligar e desligar.

Ligar

1.Confirme se a porta do gabinete está fechada. Insira a alça no orifício operacional superior e gire no sentido anti-horário 180° até ouvir a voz do freio de separação. O indicador central do painel está em posição; a porta inferior é fechado e a chave de aterramento está desligada.

2.Insira a alavanca de operação no orifício de operação inferior e gire 180° no sentido horário até ouvir o fechamento voz; o indicador central do painel está na posição D; o interruptor estará ligado e a operação da fonte de alimentação será concluído.

Desligar

1. Desligue: Insira a alavanca de operação no orifício de operação inferior e gire 180 ° no sentido anti-horário até ouvir o separando a voz do freio (botão de uso direto se houver um botão); o centro do painel está na posição, então o mudar estará desligado.

2. Verifique se a exibição ao vivo está garantida para garantir que a sala de cabos seja eletricamente neutra; manusear no orifício de operação superior e gire 180° no sentido horário até ouvir a voz de fechamento; o indicador central do o painel está na posição e a porta inferior está destravada; a chave de aterramento está fechada e, em seguida, há interrupção de energia operação está concluído.

Transporte e armazenamento

Quando o gabinete de distribuição é fixado na placa inferior, ele pode ser removido com uma empilhadeira. Quando não estiver fixado no inferior placa, o armário de distribuição deve ser içado ou transportado como um todo, mas deve ser transportado verticalmente em qualquer hora e não deve ser derrubado para evitar danos aos componentes do gabinete. Aparelhagem (mesmo com exterior embalagem) não deve ser armazenado ao ar livre por muito tempo.

Manutenção

◇ O gabinete de anel não necessita de manutenção por três anos em circunstâncias normais.

◇ Os mecanismos operacionais de mola única e mola dupla do interruptor de carga não requerem manutenção e não necessitam de qualquer lubrificação.

◇ O dispositivo de proteção do relé deve ser verificado de acordo com os requisitos do fabricante antes de ser colocado em operação.

◇ O ciclo de manutenção do gabinete da rede em anel é geralmente uma vez por ano, e medidas específicas de manutenção será realizado da seguinte forma:

(1) Aperte todas as conexões elétricas (barramento principal, interruptores, cabos, instrumentos de medição) de acordo com as requisitos das instruções de instalação.
(2) Aspire todos os componentes (interruptor principal, interruptor auxiliar, mecanismo de disparo, motor, etc.) e conduza a aparência inspeção.
(3) Execute uma única operação de fechamento/abertura em todas as chaves, incluindo a chave de aterramento.
(4) Ligue a fonte de alimentação do controle auxiliar (não forneça o sinal do controle remoto) para uma operação sequencial elétrica operação.

Encomendar mercadorias

Os seguintes documentos e anexos serão entregues com o gabinete quando o gabinete de distribuição sair do fábrica:

◇ Certificado qualificado de produto
◇ Instruções de uso do produto
◇ Dados de projeto de engenharia de produto
◇ Acessórios para armário de distribuição:
◇ Cada combinação de montagem é equipada com uma alavanca de operação do interruptor de carga.

Os usuários devem fornecer as seguintes informações ao solicitar produtos:

◇ Esquema de fiação do circuito principal e requisitos técnicos especiais
◇ Plano de instalação do quadro.
◇ Especificações do modelo dos componentes do gabinete de distribuição e circuito auxiliar, diagrama esquemático do circuito de controle (se necessário)
◇ Outros pedidos especiais de informações por escrito.

Referência do Projeto

Projeto de lançamento de foguete Cas-space
