Esta solução GIS de média tensão é adequada para instalações onde o espaço físico é apertado ou as condições ambientais são adversas. Os locais típicos de implantação incluem instalações de energia subterrâneas, zonas costeiras, áreas montanhosas e subestações urbanas. Graças à sua construção totalmente fechada, o hardware ocupa uma área compacta, tornando mais simples para os especialistas em design integrar unidades de distribuição de média tensão tanto nas subestações de transformadores principais como nas estações de distribuição secundárias.

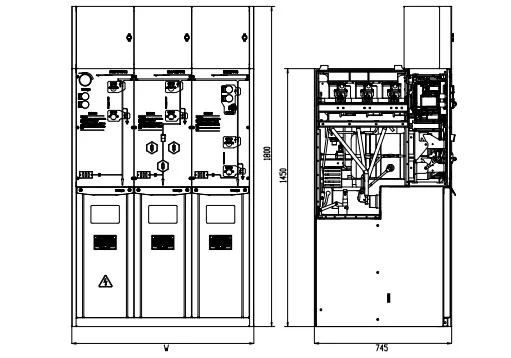

Os projetos de distribuição de energia raramente apresentam layouts de circuitos idênticos, o que significa que as plataformas de painéis compactos devem suportar montagem flexível em vez de arranjos fixos e de tamanho único. Construída em torno de uma estrutura modular, a plataforma de painéis isolados a gás SF₆ GIS USRM6 de 24kV 33kV pode integrar três unidades funcionais distintas: Tipo C para módulos de chave seccionadora em carga, Tipo F para conjuntos funcionais combinados e Tipo V para módulos de disjuntores.
As equipes de projeto podem escolher módulos padrão individuais ou combinações pré-montadas de acordo com os esquemas elétricos do projeto. A infraestrutura de barramento principal suporta extensão no local, permitindo que vários módulos sejam agrupados em layouts variados de painéis de distribuição. Essa flexibilidade modular permite que o equipamento satisfaça diversas demandas relacionadas a alimentadores de saída, conexões de transformadores, isolamento de proteção e tarefas de distribuição de energia.
Os aparelhos elétricos convencionais para exteriores permanecem expostos durante todo o ano a poeira, umidade, contaminantes e mudanças de temperatura. Esses fatores adversos tendem a aumentar as demandas recorrentes de inspeção e manutenção ao longo da vida útil operacional do equipamento.

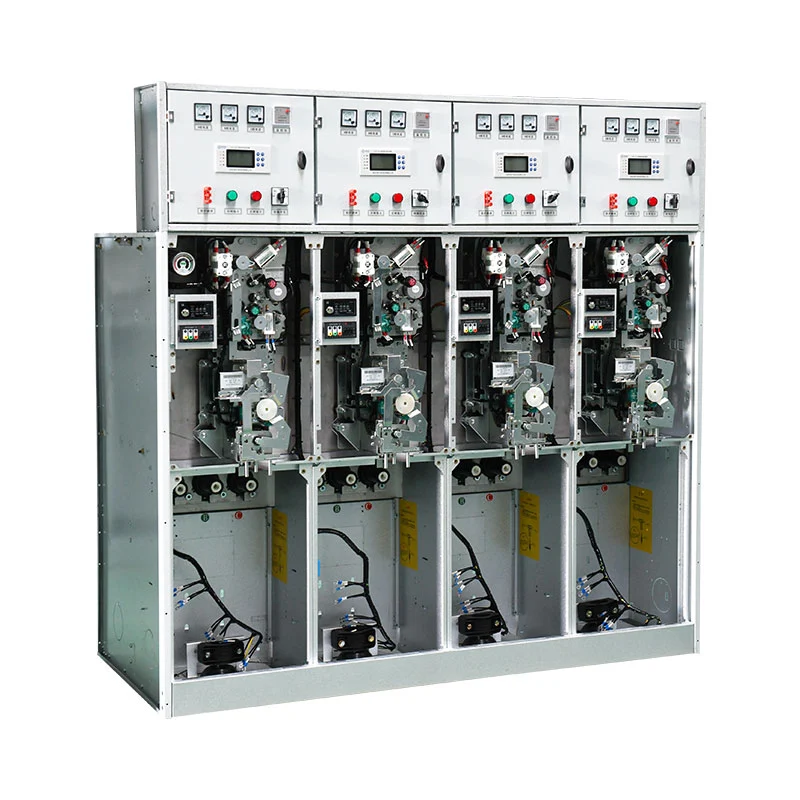

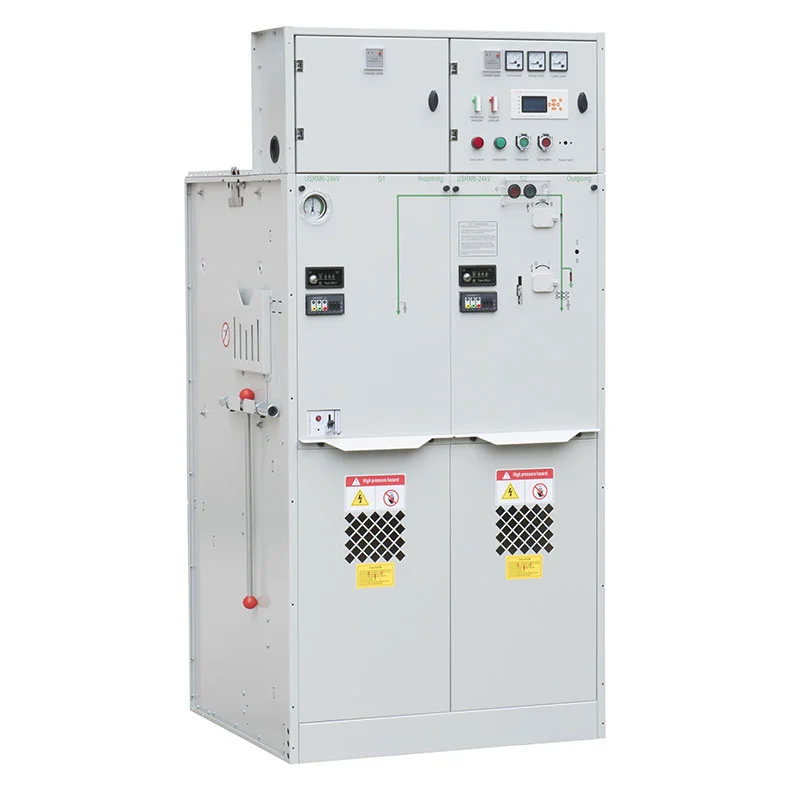

O painel isolado a gás SF₆ GIS USRM6 de 24kV 33kV adota um gabinete selado com isolamento a gás que isola fisicamente o circuito primário das condições ambientais. Reduz bastante o contato direto entre os componentes internos e os poluentes ambientais e proporciona um esquema de operação que requer muito pouca manutenção de rotina. Esta característica oferece vantagens distintas para locais de difícil acesso, como salas de energia subterrâneas, instalações de distribuição urbana com espaço limitado e ativos de infraestrutura remotos. A frequência reduzida de manutenção torna-se um importante fator de avaliação quando os usuários selecionam equipamentos para esses locais desafiadores.
Esta plataforma SF₆ C-GIS oferece muito mais do que ações básicas de fechamento e abertura de circuitos. Com base na combinação de módulos selecionada, o sistema pode acomodar proteção contra falhas, isolamento elétrico, medição de energia, monitoramento de status em tempo real, aterramento, comunicação de dados e controle automático juntamente com funções de comutação.
Diferentes módulos funcionais podem ser combinados livremente para alinhar toda a configuração do painel com a arquitetura de proteção e distribuição do projeto. Esta versatilidade cria opções mais amplas para empreiteiros de EPC e integradores de sistemas encarregados de desenvolver redes completas de distribuição de energia de média tensão.
As condições ambientais do local devem ser cuidadosamente avaliadas antes de finalizar a seleção do GIS de média tensão. O painel isolado a gás SF₆ GIS de 24kV 33kV série USRM6 foi projetado para operar em altitudes de até 4.000 m. A temperatura ambiente permitida varia de -40°C a +50°C, com uma temperatura média máxima de 24 horas limitada a 35°C. Para critérios de umidade, a umidade relativa de 24 horas pode atingir o pico de 95%, enquanto o valor médio mensal não pode ultrapassar 90%. O local de instalação deve estar livre de vapores explosivos ou corrosivos, impactos mecânicos intensos e fortes vibrações persistentes. O grau de poluição não deve ultrapassar a Classe III conforme especificado em GB/T 5582, e a unidade passou na qualificação sísmica para resistência de Grau 9. Para projetos localizados acima de 1.000 m, os compradores precisam notificar o fabricante para ajustar adequadamente a pressão de carga do SF₆. Quaisquer requisitos ambientais incomuns no local precisam de confirmação conjunta entre fabricantes, fornecedores e clientes finais antes da realização do pedido. Por exemplo, instalações em altitudes superiores a 2.000 m podem exigir configurações de pressão de gás modificadas para mitigar riscos de sobretensão interna dentro do tanque.
Subestações Subterrâneas As instalações de energia subterrâneas são geralmente limitadas por uma área útil limitada e limites rígidos de ventilação. O design GIS compacto e selado ajuda os projetistas a maximizar o uso de espaços restritos, ao mesmo tempo que enfraquece as influências ambientais adversas, o que torna o produto ideal para incorporação em subestações compactas e estações de distribuição secundária.
Instalações Industriais e de Mineração Locais industriais e de mineração exigem comutação confiável de média tensão e hardware de proteção para servir motores, transformadores, alimentadores de saída e redes de distribuição locais. O tanque selado protege os componentes internos contra contaminação e fornece todos os recursos necessários de comutação, proteção, isolamento e monitoramento para sistemas de energia no local.
Infraestrutura ferroviária e de transporte Os depósitos ferroviários, os serviços aeroportuários e a infraestrutura de transporte associada precisam de um fornecimento de energia consistente em um amplo espectro de cargas. O painel modular pode ser configurado com esquemas personalizados de alimentação e proteção dentro de um sistema de distribuição centralizado, auxiliando os integradores no desenvolvimento de soluções compactas de energia de média tensão para projetos de transporte.
Redes de Distribuição Urbana Os terrenos disponíveis são geralmente escassos nos centros das cidades e nos bairros residenciais. Os painéis compactos isolados a gás podem ser implantados em subestações e centros de distribuição onde os painéis tradicionais isolados a ar exigiriam um espaço de instalação muito maior. Sua estrutura de tanque fechado também diminui a interferência ambiental que atua no circuito primário.
Locais costeiros e montanhosos O equipamento elétrico padrão é suscetível a alta umidade, contaminação por sal, efeitos de altitude e flutuações bruscas de temperatura. O circuito primário fechado do USRM6 reduz a exposição direta a essas condições adversas. As equipes de projeto podem analisar os parâmetros operacionais específicos do local na fase de seleção para confirmar a configuração e as configurações de trabalho mais adequadas.
Ao adquirir SF₆ GIS de 24kV e 33kV, os compradores devem revisar o esquema elétrico completo em vez de tomar decisões de compra com base apenas na tensão nominal. A avaliação técnica precisa cobrir níveis de tensão nominal, requisitos de isolamento, opções de disjuntores ou interruptores de carga, quantidades de alimentadores, arranjos de barramentos, esquemas de aterramento, funções de proteção e medição, altitude de instalação, temperatura, umidade, grau de poluição, interfaces de comunicação e conformidade com os padrões IEC e GB aplicáveis.
A equipe de engenharia da Usune colabora com engenheiros de projeto e integradores de sistemas para definir uma configuração USRM6 personalizada com base em diagramas unifilares e condições operacionais reais do local.
Garantia de qualidade rigorosa A Usune mantém fluxos de trabalho formalizados de garantia de qualidade que abrangem fabricação, testes de aceitação de fábrica e envio de produtos. Os padrões ISO 9001 sustentam uma qualidade de produção estável, enquanto as estruturas ISO 14001 e ISO 45001 regem a gestão ambiental e a gestão da saúde e segurança ocupacional.
Configurações modulares personalizadas A Usune oferece combinações flexíveis de módulos adaptados a diversas funções de circuito e requisitos de distribuição. Este serviço é adequado para empresas de EPC, integradores de sistemas elétricos, distribuidores e equipes de compras que necessitam de painéis personalizados de acordo com desenhos elétricos designados.
Conformidade reconhecida globalmente O design do produto está em conformidade com os padrões internacionais IEC e com as especificações chinesas GB, e a certificação CE pode ser fornecida. Este acordo apoia clientes que visam diversos mercados internacionais. Os padrões e regras de certificação aplicáveis podem ser verificados em relação aos códigos do país de destino e às especificações técnicas do projeto.
Suporte de engenharia especializado Para projetos GIS, é fundamental garantir a configuração correta antes do início da produção. Os clientes podem compartilhar desenhos de linha única, requisitos de tensão nominal, programações de alimentadores, dados de altitude e detalhes ambientais para consulta técnica com a equipe de engenharia da Usune.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor | |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 | |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 | |
| 4 | Nível de isolamento nominal | 1min Frequência suportou pressão | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impulso de iluminação suportou tensão | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 | |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 | |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 | |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— | |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— | |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 | |
| 12 | Vida mecânica | chave seccionadora de carga/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor de isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grau de proteção IP | Gabinete | IP4X | IP4X | IP4X | |
| Tanque de gás | IP67 | IP67 | IP67 | |||
Durante o projeto de lançamento do foguete espacial Cas, a série USRM6 foi trazida para lidar com a distribuição de energia de média tensão em toda a instalação de lançamento, cobrindo tanto sua infraestrutura crítica quanto as cargas elétricas ligadas a ela. Espera-se que o painel de distribuição em um local de lançamento mantenha a comutação, a proteção, o isolamento e o monitoramento confiáveis para equipamentos essenciais, bem como para instalações auxiliares - e mantenha um desempenho estável mesmo dentro de um ambiente elétrico relativamente confinado. Como o circuito principal fica dentro de uma estrutura isolada com SF6, a série USRM6 o protege amplamente das condições ambientais externas, uma característica que é mais importante para infraestruturas especializadas que operam sob requisitos rigorosos.
A configuração modular do painel também deu ao arranjo latitude suficiente para corresponder à arquitetura de distribuição do projeto. As unidades funcionais puderam ser montadas de acordo com o projeto da rede de energia, e o barramento principal expansível criou espaço adicional para configuração da rede e planejamento futuro do sistema. Em suma, foi a combinação de estrutura compacta, isolamento fechado e design modular que tornou a série USRM6 uma solução de distribuição de média tensão adequada para o projeto de lançamento do foguete espacial Cas - uma solução que atendeu à necessidade da instalação por uma infraestrutura elétrica confiável, porém eficiente em termos de espaço.
A série USRM6 foi projetada com referência aos padrões aplicáveis de equipamentos de manobra e controle de alta tensão, incluindo GB 3804-2004 para chaves seccionadoras de carga CA de alta tensão de 3,6 kV a 40,5 kV, GB 1984-2014 para CA de alta tensão disjuntores, GB 16926-2009 para combinações de interruptor-fusível de interrupção de carga HV AC, GB 1985-2014 para isolamento HV AC interruptores e interruptores de aterramento, e GB 3906-2006 para equipamentos de manobra e controle em invólucro metálico de 3,6kV–40,5kV AC.
Ele também faz referência a GB/T 11022-2011 para requisitos técnicos comuns para equipamentos de manobra e controle de alta tensão, GB 4208-2008 para proteção de gabinete, GB/T 5582-1993 para grau de poluição de isolamento externo, DL/T 404-2007 para 3,6kV–40,5kV Conjunto de manobra e controle em invólucro metálico CA, GB/T 13384-2008 para produtos mecânicos e elétricos, GB 191-2008 para marcas de embalagem e transporte e GB 311.1-2012 para coordenação de isolamento em transmissão de alta tensão e equipamentos de distribuição.
A estrutura de qualidade e conformidade da Usune inclui Sistema de Gestão de Qualidade ISO 9001, Sistema Ambiental ISO 14001 Sistema de Gestão, Sistema de Gestão de Saúde e Segurança Ocupacional ISO 45001, conformidade com os padrões IEC e GB, e Certificação CE. A certificação específica do projeto e os padrões aplicáveis devem ser confirmados de acordo com o mercado de destino e especificação técnica.
A principal vantagem é a construção fechada dos componentes elétricos energizados dentro de um gás isolante ambiente. Isto permite uma estrutura compacta e reduz a exposição direta do circuito principal a influências externas. condições ambientais.
A série USRM6 foi projetada para aplicações de média tensão, incluindo configurações de 24kV e 33kV. A classificação exata tensão, nível de isolamento e configuração devem ser confirmados de acordo com a especificação do projeto.
Sim. A altitude de serviço especificada é de até 4.000 m. Para instalações acima de 1000 m, os clientes deverão informar a Usune em com antecedência para que a pressão apropriada de carregamento de gás possa ser avaliada. Requisitos especiais acima de 2.000 m devem ser confirmado durante o projeto técnico.
A série USRM6 utiliza um conceito de configuração modular. Unidades de seccionamento sob carga, unidades combinadas, disjuntores unidades e arranjos de barramento principal expansíveis podem ser selecionados de acordo com o esquema elétrico necessário.
As aplicações típicas incluem subestações de transformadores secundários, instalações industriais e de mineração, ferrovias, aeroportos, redes de distribuição urbana, áreas residenciais, instalações subterrâneas e locais com demanda relativamente exigente condições ambientais.
Para uma cotação precisa, os compradores devem fornecer a tensão nominal, diagrama unifilar, número de alimentadores, funções de comutação, requisitos de disjuntor ou chave seccionadora em carga, configuração de barramento, altitude de instalação, condições ambientais, requisitos de proteção e mercado de destino.
Para projetos de distribuição de média tensão que exigem dimensões compactas, adaptabilidade ambiental, modularidade configuração e requisitos de manutenção reduzidos, a série USRM6 fornece um painel prático isolado a gás solução.
A série USRM6 da Usune combina isolamento SF6 fechado, unidades funcionais modulares, configuração de barramento expansível, e funções de comutação, proteção, medição e monitoramento. Suportado pela ISO 9001, ISO 14001, ISO 45001, IEC e padrões GB e certificação CE, a Usune fornece uma solução orientada a projetos para clientes que avaliam 24kv Painel de distribuição isolado a gás 33kv Sf6 Gis para distribuição de energia industrial, de infraestrutura, urbana e especializada aplicações.
