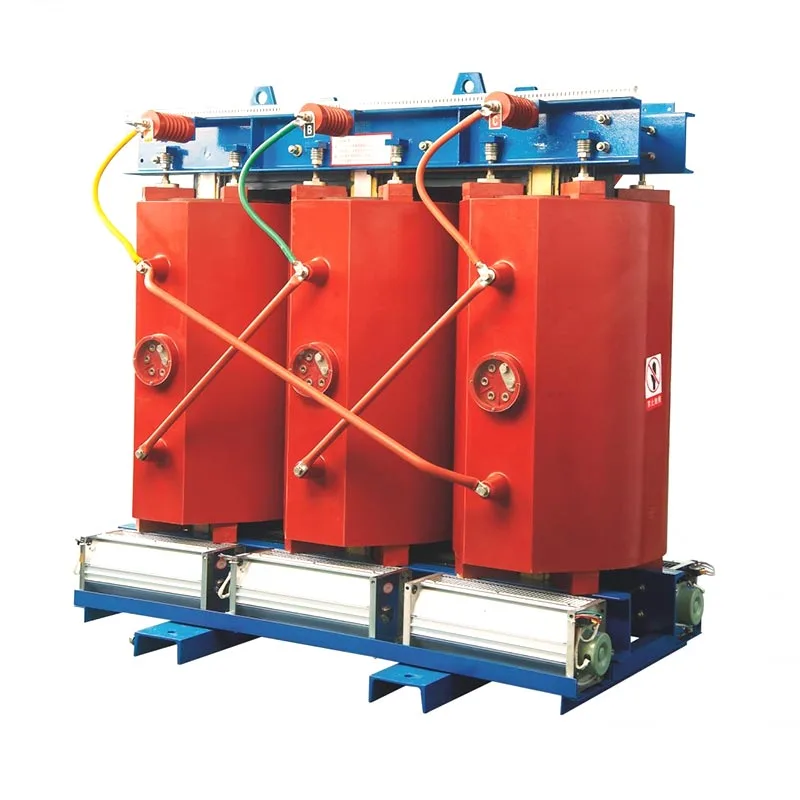

UmTransformador tipo seco 11kV 1000kVAé um transformador de distribuição de média tensão projetado para transferir energia elétrica de uma fonte de 11kV para uma tensão de utilização mais baixa, mantendo o isolamento elétrico, a estabilidade de tensão e a distribuição segura de energia. Este guia explica sua construção, princípio de operação, especificações, aplicações, considerações de instalação, requisitos de proteção, práticas de manutenção e pontos de compra para sistemas de energia industriais e comerciais.
Um transformador de 1000kVA fornece uma capacidade de potência aparente nominal de 1000 quilovolts-amperes, enquanto 11kV identifica a classe de tensão primária. Ao contrário de um transformador imerso em óleo, um transformador do tipo seco utiliza ar como meio de resfriamento e não depende de óleo isolante mineral. Os projetos de resina fundida podem fornecer uma solução compacta para subestações internas, edifícios comerciais, plantas industriais, instalações relacionadas a dados, instalações de energia renovável e outros locais onde o comportamento do fogo, a manutenção, o espaço e as considerações ambientais são importantes.
A especificação real nunca deve ser selecionada apenas a partir da classificação da placa de identificação. Tensão secundária, grupo vetorial, impedância, nível de isolamento, material do enrolamento, aumento de temperatura, método de resfriamento, proteção do invólucro, altitude, temperatura ambiente, carga harmônica, condições de curto-circuito e padrões aplicáveis influenciam o projeto final.
UmTransformador tipo seco 11kV 1000kVAé um transformador elétrico trifásico comumente usado para reduzir a eletricidade de média tensão para uma tensão mais baixa, adequada para distribuição a jusante e equipamentos elétricos. O transformador tem potência aparente nominal de 1000kVA e tensão primária de 11kV.
O termotipo secosignifica que o transformador não utiliza óleo isolante líquido como principal meio de isolamento e resfriamento. Dependendo do projeto, os enrolamentos podem ser de enrolamento aberto, impregnados com pressão de vácuo ou encapsulados em resina. A construção em resina fundida é particularmente comum onde são necessárias proteção mecânica, resistência ambiental e dependência reduzida de isolamento líquido.
A IEC 60076-11 cobre especificamente transformadores de potência do tipo seco com equipamentos com tensões mais altas de até 72,5kV e pelo menos um enrolamento operando acima de 1,1kV, tornando-a diretamente relevante para muitos projetos de transformadores do tipo seco de 11kV.
11kV indica a tensão nominal do lado primário. O nível exato de isolamento e a tensão nominal do equipamento devem ser confirmados a partir da especificação do projeto e da norma aplicável, em vez de inferidos apenas pela tensão nominal.
1000kVA é a potência aparente nominal do transformador. Descreve a capacidade de carga elétrica sob condições operacionais específicas, em vez de representar uma saída direta de 1.000 kW.
Para um sistema trifásico, a corrente aproximada da linha em plena carga pode ser calculada usando:
Por exemplo, em 11kV e 1000kVA, a corrente primária de plena carga é aproximadamente52,5A. A corrente secundária depende da classificação de baixa tensão selecionada. Em 400 V, por exemplo, a corrente trifásica teórica de plena carga é de aproximadamente1.443A. Esses cálculos são úteis para engenharia preliminar, enquanto a seleção final do cabo, disjuntor, barramento e proteção deve seguir o desenho completo do projeto.
O desempenho de um transformador do tipo seco depende do projeto coordenado de vários componentes principais. Uma unidade típica de 11kV 1000kVA inclui o seguinte:
| Componente | Função Primária | Consideração importante |
|---|---|---|
| Núcleo Magnético | Fornece o caminho magnético para transferência de energia | Material do núcleo, projeto da junta e perdas |
| Enrolamento de alta tensão | Recebe a alimentação de 11kV | Isolamento, material condutor, resistência ao impulso |
| Enrolamento BT | Fornece a saída de baixa tensão necessária | Tensão, capacidade atual, aumento de temperatura |
| Sistema de Isolamento | Separa componentes energizados eletricamente | Desempenho térmico, dielétrico e ambiental |
| Encapsulamento de Resina | Protege enrolamentos em designs de resina fundida | Qualidade de fundição, controle de vazios, desempenho térmico |
| Sistema de resfriamento | Remove o calor gerado durante a operação | Operação e ventilação AN ou ANAF |
Em projetos de resina fundida, os enrolamentos encapsulados em resina podem fornecer uma estrutura de isolamento sólida ao redor das bobinas. A construção final, entretanto, deve ser avaliada de acordo com as condições elétricas, térmicas, ambientais e mecânicas exigidas, e não apenas pela construção em resina.
O transformador opera por indução eletromagnética. Quando uma tensão alternada de 11kV é aplicada ao enrolamento primário, ela produz um fluxo magnético alternado no núcleo. Este fluxo magnético liga-se ao enrolamento secundário e induz uma tensão de acordo com a relação de espiras.
Sob resfriamento com ar natural, o calor se move das partes ativas para o ar circundante por meio de convecção e radiação. Para aplicações com maiores exigências térmicas, podem ser adicionados ventiladores de ar forçado. O arranjo de resfriamento selecionado deve corresponder à classificação e ao ambiente operacional especificados do transformador.
O comprador deve solicitar uma ficha técnica completa em vez de comprar apenas de acordo com “11kV 1000kVA”. Uma especificação de projeto típica deve abordar:
| Parâmetro | Por que é importante |
|---|---|
| Capacidade nominal | Determina a potência aparente: 1000kVA. |
| Tensão primária | Deve corresponder à rede real de média tensão. |
| Tensão secundária | Determina a compatibilidade com equipamentos downstream. |
| Freqüência | Valores comuns de projeto incluem 50 Hz ou 60 Hz. |
| Grupo de vetores | Define deslocamento de fase e conexão de enrolamento. |
| Impedância | Influencia a regulação de tensão e o comportamento da corrente de falta. |
| Perdas | Afeta a temperatura operacional e o consumo de energia durante o ciclo de vida. |
| Aumento de temperatura | Define as condições de operação térmica e os requisitos de isolamento. |
| Nível de isolamento | Importante para resistência dielétrica e coordenação do sistema. |
| Classificação de gabinete/IP | Protege o transformador contra riscos ambientais e de contato acidental. |
As especificações publicadas do fabricante mostram que os transformadores do tipo seco de 1000kVA da classe 11kV podem ter valores de perda, materiais de enrolamento, dimensões, grupos de vetores, valores de impedância e arranjos de resfriamento substancialmente diferentes. Portanto, estes parâmetros devem ser confirmados para o modelo exato em vez de assumir que todos os transformadores de 1000kVA são tecnicamente equivalentes.
A tecnologia de transformadores do tipo seco é particularmente útil quando o ambiente de instalação dá ênfase à operação interna, considerações sobre incêndio, requisitos reduzidos de isolamento de líquidos ou manutenção simplificada.
A IEC 60076-11 também aborda classes climáticas, considerações térmicas e dielétricas relacionadas à altitude, gerenciamento de invólucros, comportamento ao fogo e classificação sísmica, ilustrando por que as condições ambientais devem ser consideradas durante a especificação do transformador.
Um transformador do tipo seco de 11kV 1000kVA pode ser usado sempre que um sistema de distribuição de 11kV precisar de um transformador abaixador de média capacidade e os requisitos de instalação forem compatíveis com a tecnologia do tipo seco.
A escolha de um transformador deve começar pelo sistema elétrico e não pelo catálogo de produtos. A lista de verificação a seguir pode ajudar a evitar lacunas nas especificações:
Mesmo um transformador bem projetado pode ter um desempenho ruim se o ambiente de instalação não fornecer espaço suficiente, ventilação, proteção ou coordenação elétrica.
As condições de instalação não são apenas detalhes mecânicos. A IEC 60076-11 reconhece especificamente a influência da altitude e das condições ambientais no desempenho térmico e dielétrico do transformador, portanto esses parâmetros devem ser declarados durante a fase de especificação.
Os transformadores do tipo seco geralmente evitam tarefas de manutenção relacionadas ao óleo, mas ainda exigem inspeção periódica. A frequência de manutenção deve ser estabelecida de acordo com as instruções do fabricante, condições de operação, regulamentações locais e a criticidade da instalação.
| Área de Inspeção | O que verificar |
|---|---|
| Enrolamentos | Contaminação visível, danos, marcas de descarga anormais ou deterioração. |
| Conexões | Condição do terminal, aperto, sinais de superaquecimento e condição do cabo. |
| Resfriamento | Passagens de ar, ventilação, ventiladores quando instalados e temperatura anormal. |
| Monitoramento de temperatura | Leituras de sensores, alarmes, operação do controlador e tendências históricas. |
| Ambiente | Poeira, umidade, atmosfera corrosiva e ventilação do ambiente. |
Uma das medidas de manutenção mais práticas é manter limpas as superfícies de refrigeração e as vias de ventilação. O excesso de poeira pode reduzir a transferência de calor e criar condições de isolamento indesejáveis ao longo do tempo.
Os transformadores do tipo seco e imersos em óleo podem desempenhar funções de distribuição de média tensão, mas suas características de construção e instalação são diferentes.
| Fator | Tipo seco | Imerso em óleo |
|---|---|---|
| Meio Isolante | Sistema de isolamento de ar e/ou sólido | Líquido isolante |
| Gestão de Petróleo | Não obrigatório | Necessário de acordo com projeto e condições operacionais |
| Instalação interna | Aplicação comum | Depende do projeto local e dos requisitos de segurança |
| Considerações sobre incêndio | Sem carga de incêndio no óleo do transformador | Requer consideração do tipo de líquido e dos requisitos de instalação |
| Manutenção Típica | Inspeção, limpeza, conexões, resfriamento e monitoramento | Inclui requisitos de inspeção e manutenção relacionados a líquidos |
A tecnologia apropriada depende do projeto e não de uma regra universal. Perfil de carga, espaço, condições ambientais, requisitos de incêndio, local de instalação, custo inicial, considerações de ciclo de vida e regulamentações locais devem ser todos avaliados.
Para compras internacionais, a comunicação técnica é tão importante quanto o preço cotado. Antes de fazer um pedido, os compradores devem solicitar documentação clara que cubra a configuração exata do transformador.
A documentação técnica publicada de fabricantes de transformadores estabelecidos demonstra que mesmo transformadores que compartilham as mesmas classificações de 11kV e 1000kVA podem diferir no material do enrolamento, valores de perda, grupo vetorial, impedância, sistema de isolamento, dimensões e configuração de resfriamento.
Zhejiang Usune elétrico Co., Ltd.pode ser apresentada como um fornecedor potencial para clientes que buscam soluções customizadas em transformadores. Para uma cotação específica do projeto, o comprador deve fornecer os parâmetros do sistema elétrico, ambiente de instalação, padrões aplicáveis, destino de entrega e quaisquer acessórios necessários ou especificações de gabinete.
Pode ser adequado para muitas aplicações industriais quando a alimentação de 11kV, tensão secundária, perfil de carga, condições de instalação, sistema de proteção e capacidade necessária correspondem ao projeto. O cálculo da carga real deve ser concluído antes da seleção.
Para um sistema trifásico de 11kV, a corrente primária teórica de plena carga é de aproximadamente 52,5A. O projeto real do sistema também deve considerar a tolerância do transformador, as condições operacionais, as configurações de proteção e as características da rede.
A tensão secundária é específica do projeto. As configurações comuns de baixa tensão incluem 400 V, 415 V e 433 V, mas outras tensões podem ser projetadas dependendo do sistema elétrico.
Não necessariamente. Muitos transformadores do tipo seco operam com resfriamento natural a ar. O resfriamento por ar forçado pode ser adicionado quando o projeto exigir maior capacidade térmica ou condições operacionais específicas.
IEC 60076-11:2018 é a principal norma IEC que cobre especificamente transformadores de potência do tipo seco dentro de seu escopo definido. Requisitos adicionais nacionais, regionais, de projeto, instalação ou eficiência também podem ser aplicados.
kVA mede a potência aparente, enquanto kW mede a potência ativa. A relação depende do fator de potência: kW = kVA × fator de potência. Portanto, um transformador de 1000kVA não deve ser automaticamente descrito como uma fonte de energia de 1000kW.
Muitos fabricantes podem configurar parâmetros como tensão secundária, grupo vetorial, material do enrolamento, impedância, faixa de derivação, gabinete, arranjo de resfriamento, acessórios e sistema de monitoramento de acordo com os requisitos do projeto. Cada personalização deve ser confirmada de acordo com o padrão técnico aplicável.
UmTransformador tipo seco 11kV 1000kVAé mais do que uma combinação de valores de tensão e capacidade. Seu desempenho real depende da interação entre projeto elétrico, isolamento, gerenciamento térmico, construção do enrolamento, perdas no núcleo, impedância, condições ambientais, proteção, instalação e manutenção.
Para equipes de engenharia e gerentes de compras, a abordagem mais confiável é começar com o requisito elétrico completo e depois solicitar uma proposta técnica detalhada. A comparação de perdas garantidas, níveis de isolamento, grupo vetorial, impedância, aumento de temperatura, dimensões, testes, acessórios e suporte de serviço pode ajudar a garantir que o transformador selecionado corresponda à aplicação real.
Zhejiang Usune elétrico Co., Ltd. pode apoiar os clientes na avaliação dos requisitos de transformadores do tipo seco de média tensão e configurações específicas do projeto. Se você está planejando uma nova subestação, atualizando um sistema de energia industrial ou procurando um transformador de 11kV 1000kVA para um projeto comercial ou de infraestrutura,Contate-noscom sua tensão, capacidade, frequência, condições de instalação e requisitos técnicos para discutir uma solução de transformador adequada.
