Transformador de Corrente 110 kV

O Transformador de Corrente Usune LB6-110 kV é um dispositivo sensor de corrente externo de alta precisão adaptado para potência de média e alta tensão grades. Ele adota uma estrutura modular e um design de enrolamento secundário multigrupo. O método de fiação pode ser ajustado via placas de conexão externas no conservador de óleo superior, permitindo a comutação flexível entre relações de corrente duplas para atender as necessidades atuais de detecção e proteção contra falhas de diferentes condições operacionais.

Este produto está em conformidade com o padrão nacional GB/T20840.2-2014 e os padrões eletrotécnicos internacionais IEC. Isso inclui modelos padrão, de alta altitude e resistentes à poluição, oferecendo excelente medição e proteção precisão. Adequado para condições externas convencionais e adversas, é um equipamento de suporte convencional para sistemas domésticos de transmissão e distribuição de energia de 110kV.

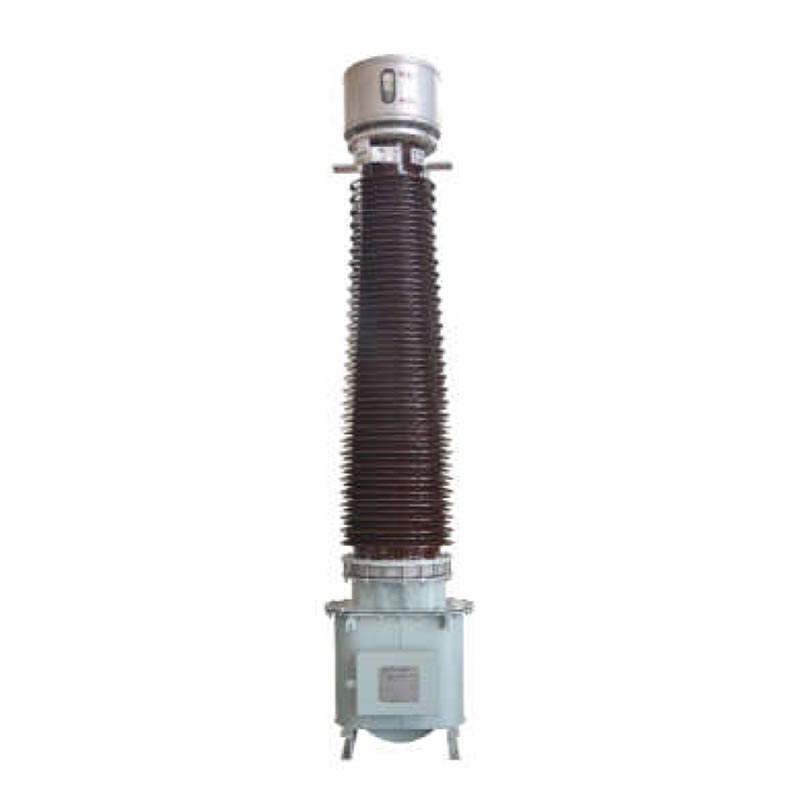

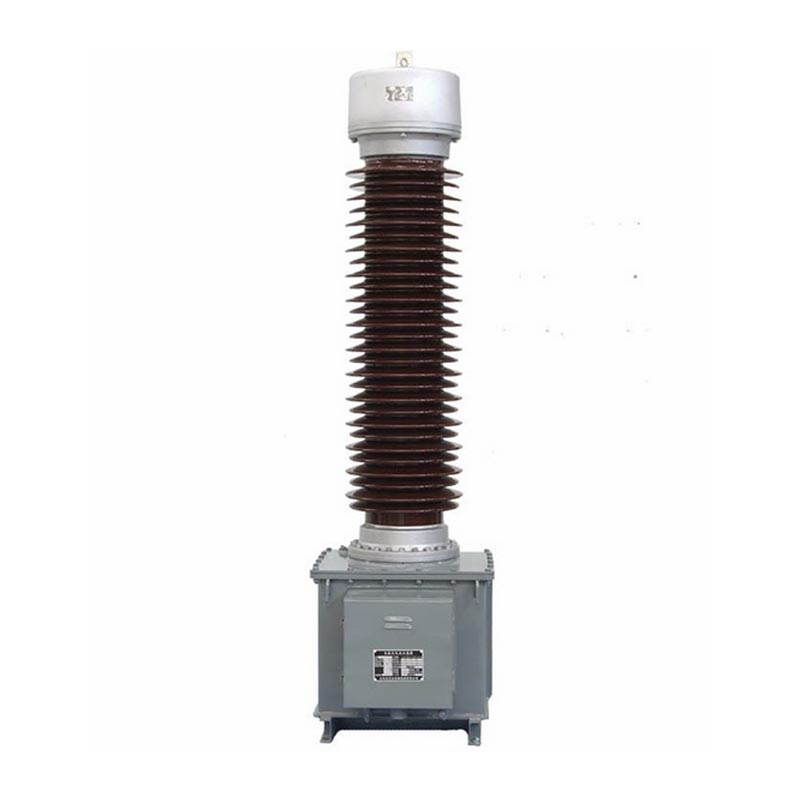

Transformador de corrente capacitivo LB6-110kV

Explicação do modelo e condições operacionais aplicáveis

1. Significado do código do modelo

O modelo completo do produto é LB6-110kV (combinação de precisão + relação de corrente), com segmentação clara e padronizada explicações:
- Modelo Básico: L para transformador de corrente, B para com nível de proteção, 6 para número de série do projeto, 110 para tensão nominal 110kV, W2 para projeto antipoluição secundário
- Combinação de classe de precisão: suporta múltiplas combinações de enrolamento, como P/P/P/0,5 e P/P/0,2, incluindo 0,2/0,5 enrolamentos de medição de nível e enrolamentos de proteção de nível 5P/10P, equilibrando medição de alta precisão e falha confiável proteção.
- Especificação de relação de corrente: Marcado como 2 * a/c, suporta comutação de relação de corrente dupla, conexão em série é a/c, a conexão paralela é 2*a/c, a corrente primária cobre 2×50A~2×1000A, a corrente secundária é 1A/5A especificação completa

2. Condições Operacionais Aplicáveis

- Temperatura Ambiente: Adequado para condições de operação de -25℃ a +40℃, com temperatura máxima diária de +30℃. Os requisitos de temperatura ultrabaixa podem ser personalizados e negociados.
- Altitude: Modelo padrão adequado para altitudes ≤1000m; Modelo GYW de alta altitude adequado para altitudes ≤4000m.
- Adaptabilidade Ambiental: Distância de fuga selecionável de 16 mm/KV a 31 mm/KV, adequada para vários cenários incluindo proteção convencional contra corrosão costeira e aplicações antiincrustantes em grandes altitudes.

Principais recursos estruturais

1.Sistema de isolamento otimizado

Emprega tecnologia de isolamento capacitivo de óleo-papel, com papel de cabo de alta tensão envolvendo o núcleo do enrolamento primário. Possui uma camada de blindagem de capacitor multicamadas, com a camada interna conectada à alta tensão e a externa camada aterrada, resultando em uma distribuição uniforme do campo elétrico e segurança de isolamento significativamente melhorada margem.

2. Estrutura de enrolamento confiável

O enrolamento primário possui uma estrutura em forma de U. Modelos de 2×400A e inferiores usam fio de cobre plano enrolado em papel, enquanto modelos de 2×500A~2×1000A usam tubos duplos semicirculares de alumínio, proporcionando forte capacidade de transporte de corrente. O o enrolamento é dividido em duas seções com quatro terminais, permitindo comutação flexível entre relações de corrente duplas.

3. Projeto de proteção totalmente selado

Um tanque de expansão metálico é instalado na parte superior para compensar automaticamente a expansão e contração do volume de óleo do transformador causado por mudanças de temperatura, isolando-o do ar interno e externo, evitando umidade e envelhecimento do óleo e prolongando a vida útil do equipamento.

4. Instalação e manutenção convenientes

Furos de içamento pré-perfurados no fundo do tanque facilitam o içamento do equipamento; vários parafusos de aterramento garantem aterramento confiável dos equipamentos e enrolamentos secundários; a caixa de junção está equipada com braçadeiras dedicadas para fiação padronizada e segura.

Parâmetros técnicos principais

1. Parâmetros avaliados

Tensão operacional nominal 110kV, tensão operacional máxima 126kV, frequência nominal 50Hz, polaridade subtrativa.

2. Nível de tensão resistente ao isolamento

Isolamento interno primário para secundário e terra 185kV/1min, secundário para terra 3kV/1min; isolamento externo tensão de teste seco 230kV, tensão de teste úmido 185kV, tensão suportável de impulso de relâmpago antipoluição de alta altitude o pico atinge 560kV.

3. Desempenho de precisão

Erro de medição de grau 0,2 / 0,5, diferença de fase mínima, atendendo aos requisitos de medição de alta precisão; composto baixo erro para nível de proteção 5P/10P, permitindo resposta rápida a correntes de falta na rede.

4. Desempenho de resistência a curto-circuito

Corrente de estabilidade térmica 5.3KA ~ 45KA, corrente de estabilidade dinâmica 13KA ~ 115KA, capaz de suportar grade impactos de curto-circuito e exibindo forte estabilidade operacional.

Casos reais de aplicação em engenharia:

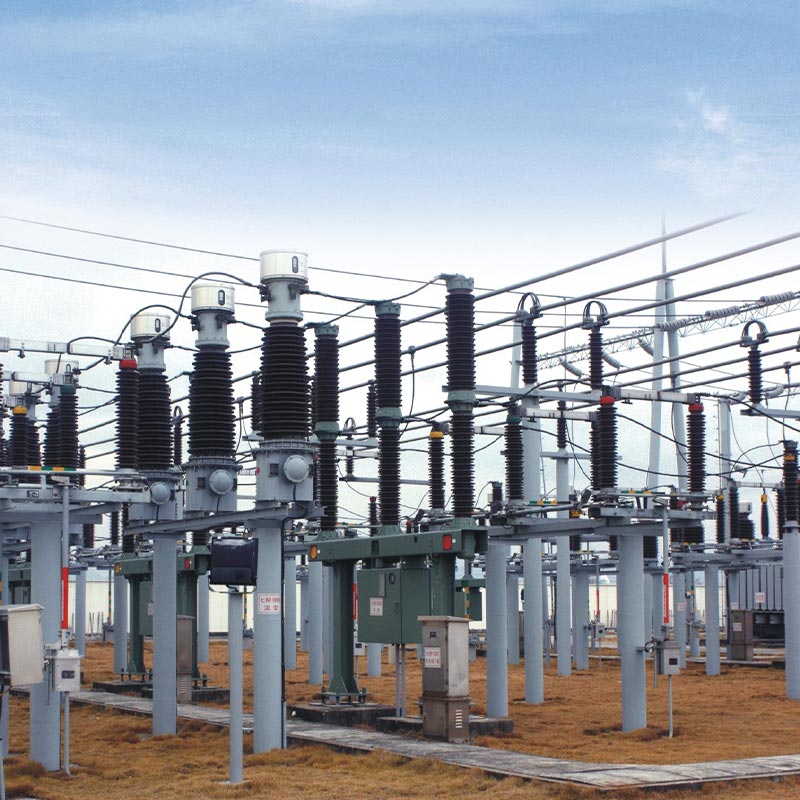

Caso: Projeto de atualização de subestação urbana de 110kV de Zhejiang

Em 2024, o projeto de atualização da subestação suburbana de 110kV de Zhejiang Jiaxing envolveu a compra em massa de 32 Usune Transformadores de corrente LB6-110kV-2×300/5 (5P30/5P30/0,5). Localizado num cluster industrial com grande carga flutuações, o projeto exigia precisão de medição e sensibilidade de proteção extremamente altas. Após o comissionamento, o equipamento pode coletar com precisão os dados atuais do barramento, permitindo o monitoramento da carga em tempo real e o rápido disparo de falhas. Os dados operacionais anuais mostram que o erro de medição está muito abaixo do limite padrão nacional, e a proteção as ações são precisas e confiáveis, resolvendo completamente as imprecisões de medição dos equipamentos mais antigos.

Especificações de instalação, operação e manutenção

1. Inspeção de pré-instalação

Antes da instalação é necessária uma inspeção visual para eliminar defeitos como buchas de porcelana danificadas, óleo vazamentos e parâmetros de placa de identificação incompatíveis; verifique se o nível do óleo do expansor corresponde à temperatura ambiente e adicione óleo de transformador qualificado (resistência elétrica ≥45kV) se o nível de óleo estiver baixo.

2. Requisitos de instalação

O equipamento deve ser transportado e içado verticalmente durante todo o processo, com ângulo de inclinação de transporte ≤15°. O içamento só é permitido através dos furos de içamento inferiores; estresse nas buchas de porcelana e óleo conservador é estritamente proibido. A força de tração horizontal máxima no terminal primário P1 é ≤2000N, e em P2 é ≤3000N; o corpo do equipamento e a camada de blindagem devem ser aterrados de forma confiável para garantir a segurança operacional.

3.Regras de Operação e Manutenção

Durante a operação, o enrolamento secundário não deve estar em circuito aberto para evitar riscos de alta tensão e danos ao equipamento. A estrutura totalmente vedada não requer manutenção em condições normais de operação. Verifique a limpeza do bucha de porcelana e nível de óleo trimestralmente. Se a vedação estiver danificada ou o isolamento estiver úmido, devolva a unidade ao fábrica para secagem a vácuo e substituição de óleo imediatamente.

4. Requisitos de armazenamento

O Transformador de Corrente 110 kV deve ser armazenado em ambiente seco e bem ventilado, evitando luz solar direta e chuva. A parte inferior de o tanque de óleo deve estar pelo menos 50 mm acima do solo e a temperatura de armazenamento deve ser de pelo menos -30 ℃. Depois um ano de armazenamento, a resistência de isolamento e o coeficiente de perda dielétrica devem ser testados periodicamente. Se o a tinta descasca após armazenamento prolongado, a repintura deve ser feita imediatamente.

LB 6 - 110 kV aparência e dimensões de instalação

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Como mudar a relação de corrente dupla no transformador de corrente LB6-110 kV?

Nenhuma substituição de equipamento é necessária. Basta ajustar o método de fiação do conector externo na parte superior do óleo conservador: quando os enrolamentos primários são conectados em série, a relação de corrente de base é a/c; quando conectado em paralelo, é o dobro da relação atual 2*a/c. A operação é simples e não requer equipamento especializado, adaptável a diferentes condições de carga, reduzindo efetivamente os custos de substituição de equipamentos.

P2: Quais são as diferenças entre os modelos padrão, antipoluição e de alta altitude?

Os três modelos compartilham o mesmo desempenho elétrico central, com otimizações estruturais adaptadas a necessidades específicas. cenários: ① O modelo padrão é adequado para ambientes convencionais de até 1000m de altitude, com escoamento distância de 16mm/KV; ② O modelo antipoluição W2 é adequado para áreas costeiras e industrialmente poluídas, com um distância de fuga de 20mm/KV e maior resistência à corrosão e poluição; ③ O modelo de alta altitude GYW é adequado para áreas de alta altitude de até 4.000 m, com uma distância máxima de fuga de 31 mm/KV e pode suportar baixa quantidade de ar pressão e ambientes de forte radiação ultravioleta.

Q3: Quais são as principais precauções de segurança para a operação do equipamento a longo prazo?

Primeiro, o enrolamento secundário deve funcionar sob carga ou em curto-circuito; circuitos abertos são estritamente proibidos para evitar quebras de alta tensão e acidentes com ferimentos pessoais. Segundo, garanta um aterramento confiável da junção caixa e o parafuso de aterramento inferior do tanque de óleo, e que o fio de aterramento atenda às especificações para evitar estática acúmulo de eletricidade. Terceiro, durante a operação normal, a desmontagem da estrutura selada e a amostragem arbitrária são proibido. Teste regularmente os dados de perda dielétrica e descarga parcial para garantir um desempenho de isolamento estável.

Vantagens do produto e garantia de serviço

Como fabricante e fornecedor profissional de equipamentos de energia de alta tensão na China, o transformador de corrente LB6-110 kV da Usune Electric apresenta vantagens significativas: produção de fábrica padronizada, aderindo estritamente às normas nacionais e internacionais padrões da indústria, garantindo precisão estável e forte adaptabilidade ambiental; e um totalmente selado, design livre de manutenção, reduzindo significativamente os custos subsequentes de operação e manutenção. A empresa fornece um serviço completo, incluindo seleção e personalização, orientação técnica, instalação no local e pós-venda manutenção. Os parâmetros podem ser otimizados de acordo com as necessidades do projeto, fornecendo garantia confiável para a segurança e operação estável do sistema de rede elétrica de 110kV.
