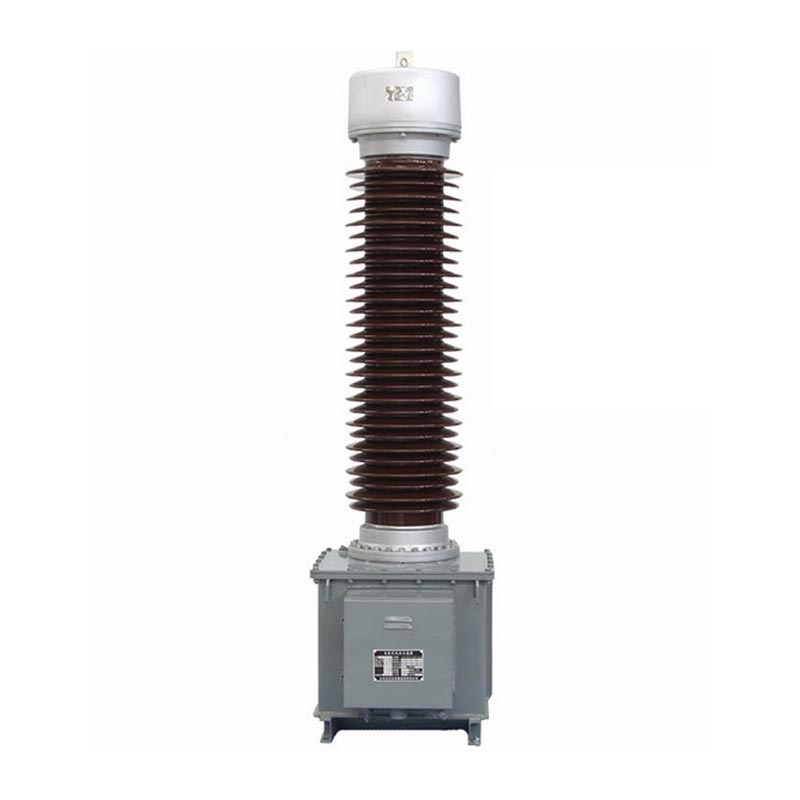

Transformador de corrente externo

O transformador de corrente capacitivo externo LB6-110kV é um equipamento central de suporte de alta tensão de Zhejiang Yousen Elétrico. Projetado especificamente para condições operacionais externas complexas, possui um papel de óleo totalmente selado estrutura imersa em óleo de isolamento, uma tensão operacional nominal de 110kV, uma tensão operacional máxima de 126kV e é compatível com redes de energia CA de 50 Hz/60 Hz, atendendo aos requisitos operacionais de pontos neutros não efetivamente aterrados sistemas.

Este produto integra funções de medição e proteção, equipado com enrolamentos de medição de classe 0,2 e classe 0,5 e enrolamentos de proteção 5P/10P. Ele suporta taxas de transformação duplas para comutação de conexão em série e paralela, com cobertura de corrente primária de 2×50A–2×1000A e saída secundária de 1A/5A. Utilizando fabricação de precisão processos em uma fábrica respeitável, o produto apresenta excelente adaptabilidade ambiental: o modelo padrão é adequado para altitudes abaixo de 1000m, enquanto o modelo de alta altitude GYW pode operar de forma estável em altitudes de 4000m. É amplamente usado em subestações urbanas e rurais, fornecimento de energia industrial e de mineração e novos cenários de geração de energia.

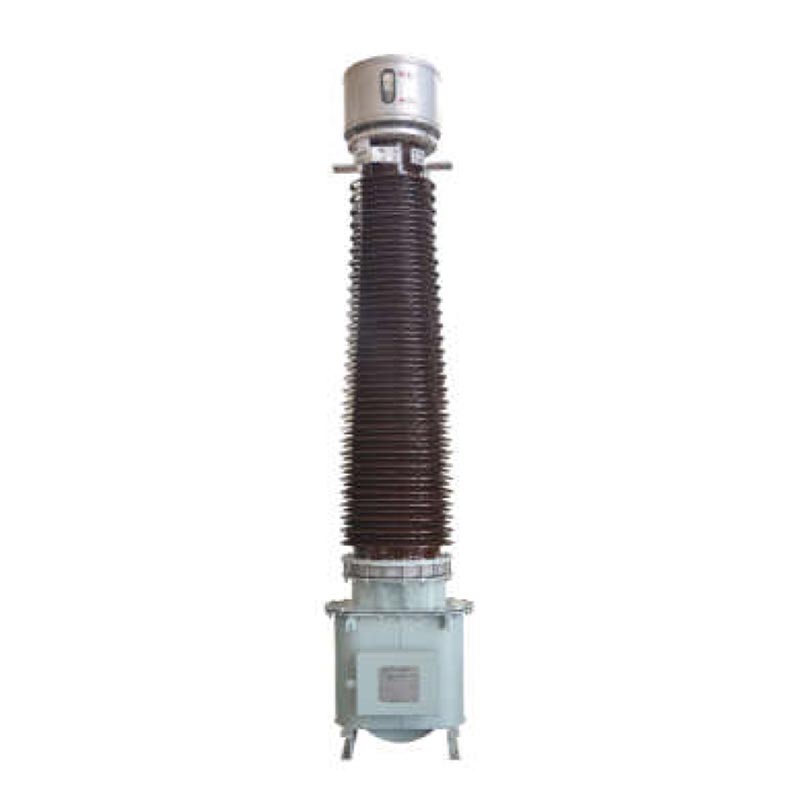

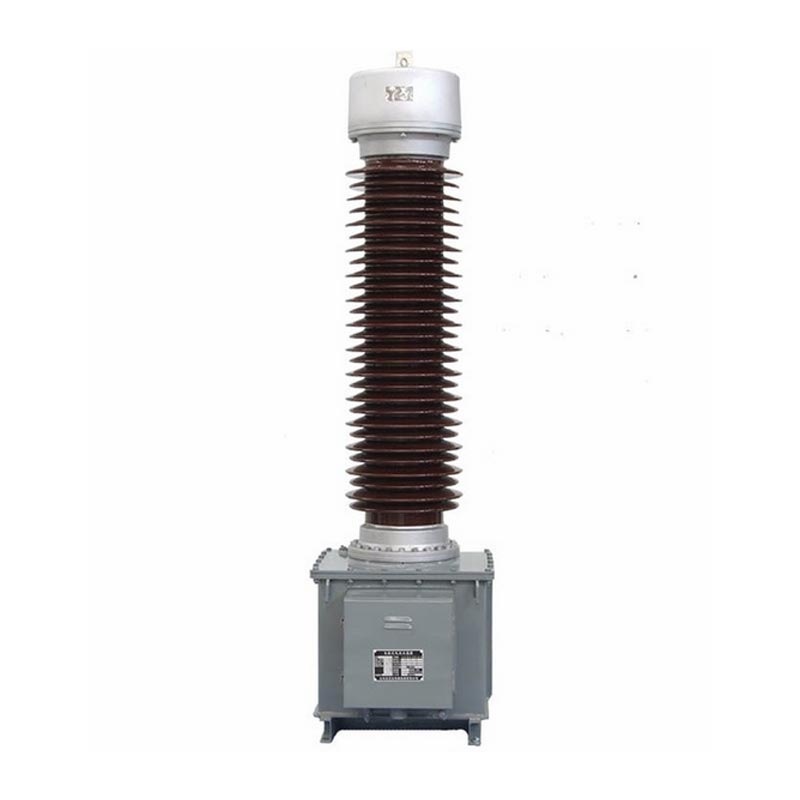

Transformador de corrente capacitivo LB6-110kV

Explicação do modelo e condições de uso

1. Explicação dos parâmetros do modelo

O número completo do modelo do transformador de corrente externo é LB6-110kV P/P/P/0,5ab/c, dividido em três núcleos definições:
- Modelo Básico: L indica transformador de corrente, B indica com nível de proteção, 6 indica número de série do projeto, 110 indica o nível de tensão nominal e W2 representa a configuração antipoluição secundária.
- Combinação de precisão: quatro conjuntos integrados de enrolamentos secundários, incluindo um enrolamento de medição de classe 0,5 e três enrolamentos de proteção classe P, suportando várias combinações de precisão para se adaptar a diferentes medições e requisitos de precisão de proteção.
- Relação de corrente: Marcada como 2*a/c, suportando comutação de relação dupla. A relação é a/c quando o conservador de óleo superior conector externo é conectado em série e 2*a/c quando conectado em paralelo. A fiação no local permite fácil comutação.

2. Condições Operacionais Padrão

- Temperatura Ambiente: Máxima +40℃, Mínima -25℃, Média Diária Máxima +30℃; Condições de temperatura ultrabaixa podem ser personalizado e negociado.
- Altitude de Instalação: Tipo padrão ≤1000m; LB6-110 GYW tipo de alta altitude ≤4000m.

Características estruturais do produto

1.Estrutura de Enrolamento e Isolamento

O enrolamento primário adota uma estrutura em forma de U. Especificações de 2×400A e abaixo usam cobre plano isolado com papel fio, enquanto as especificações de 2 × 500A – 2 × 1000A usam tubos de alumínio semicirculares de lóbulo duplo. O núcleo utiliza um processo de isolamento capacitivo de óleo-papel, com papel de cabo de alta tensão envolvendo o isolamento principal. Múltiplas camadas da blindagem do capacitor cria um campo elétrico uniforme, com a camada interna conectada à alta tensão e a externa camada aterrada, melhorando significativamente a segurança do isolamento. O enrolamento primário é dividido em duas seções com quatro terminais, conectando-se ao tanque de óleo superior para facilitar a troca de relação.

2. Projeto de proteção selado

Um expansor de metal é instalado na parte superior para compensar automaticamente as alterações no volume de óleo isolante causadas por variações de temperatura, isolando o ar e evitando o envelhecimento do óleo devido à umidade, prolongando assim a vida útil do equipamento. O expansor possui uma janela de observação do nível de óleo integrada para monitoramento em tempo real do nível de óleo. Tudo secundário terminais e terminais de blindagem primária são conectados centralmente à caixa de junção do tanque de óleo, garantindo fiação padronizada e fortes capacidades anti-interferência.

3. Estrutura de instalação segura

O tanque de óleo é soldado a partir de placas de aço de alta qualidade, com furos de elevação pré-perfurados na parte inferior para estabilidade elevação geral. A caixa de junção e o tanque de óleo são equipados com parafusos de aterramento dedicados para garantir confiabilidade aterramento do enrolamento secundário e de toda a unidade. O produto apresenta design de polaridade reduzida; quando primário a corrente P1 entra e P2 sai, a corrente secundária é emitida através de S1/S2/S3, em conformidade com a fiação padrão da indústria lógica e facilitando o comissionamento no local.

Parâmetros técnicos principais

1. Parâmetros Elétricos Básicos

- Tensão Nominal de Operação: 110kV; Tensão máxima de operação: 126kV
- Frequência Nominal: 50/60Hz; Polaridade: Polaridade Subtrativa
Corrente primária nominal: 2 × 50A ~ 2 × 1000A (várias especificações disponíveis)
Corrente secundária nominal: 1A, 5A
- Capacidade de saída secundária: 15VA ~ 50VA (adaptável à relação do transformador)

2. Padrões de erro de precisão

Classe de medição (0,2 / 0,5): Erro de corrente ± 0,2% ～ ± 1,5%, diferença de fase 10′ ～ 90 ′, atendendo energia de alta precisão requisitos de medição.
- Classe de proteção (5P/10P): erro de corrente da classe 5P ≤±1%, erro composto ≤5%; Erro composto de classe 10P ≤10%, operação de proteção confiável em caso de falha do sistema.

3. Parâmetros de tensão e isolamento suportáveis

- Tensão suportável de frequência de potência: 185kV/1min para circuitos primários, secundários e para terra; 3kV/1min para circuitos secundários e à terra; 5kV/1min para blindagem primária ao terra. Teste seco de isolamento externo: 230kV; molhado teste: 185kV.
- Tensão Suportável ao Impulso de Raios: Isolamento interno 450kV; GYW2 tipo antipoluição de alta altitude até 560kV.
- Distância de fuga: Tipo padrão ≥16mm/kV; tipo antipoluição até ≥31 mm/kV, adequado para ambientes agressivos como áreas costeiras, poluição industrial e grandes altitudes.

4. Parâmetros de estabilidade de curto-circuito

O equipamento apresenta excelente desempenho de estabilidade térmica e dinâmica. Para especificações 300-600A, o a corrente de estabilidade térmica de curto prazo pode atingir 31,5-45kA, e a corrente de estabilidade dinâmica pode atingir 80-115kA, capaz de suportar surtos instantâneos de corrente de curto-circuito e evitar danos ao equipamento.

Caso de aplicação do mundo real

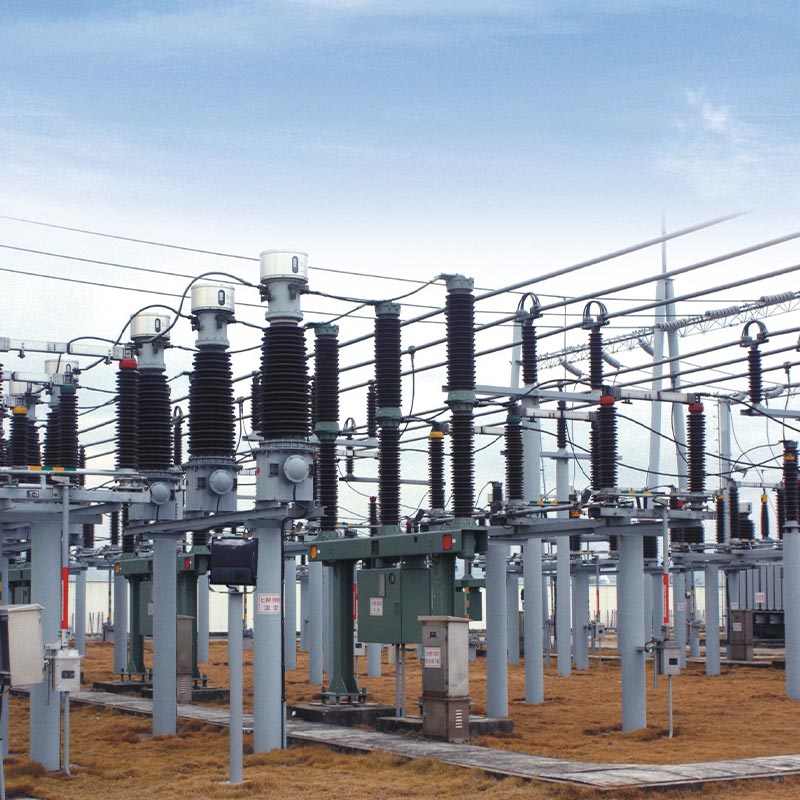

O transformador de corrente externo Usune LB6-110kV foi aplicado com sucesso em uma atualização de subestação de rede elétrica de 110kV projeto no leste da China, substituindo equipamentos obsoletos e resolvendo problemas como baixa precisão, mau tempo resistência e manutenção frequente.

O projeto está localizado em um parque industrial suburbano, uma área caracterizada por umidade durante todo o ano e leve poluição industrial, fornecendo energia para várias empresas de manufatura. O projeto selecionou a GYW LB6-110kV modelo antipoluição de alta altitude (combinação de precisão 2×300/5A, 5P30/5P30/0,5S/0,2S). Depois de mais de dois anos de operação estável, os enrolamentos de alta precisão 0,2S/0,5S garantem medição precisa para usuários industriais, enquanto múltiplos enrolamentos de proteção permitem resposta rápida às flutuações da rede e pequenas falhas de curto-circuito, alcançando zero desarmes falsos e zero falhas de desarme. A estrutura totalmente selada resiste eficazmente à umidade e aos contaminantes corrosão, sem vazamento de óleo ou problemas de envelhecimento do isolamento, reduzindo a carga de trabalho de manutenção subsequente em mais de 60%, verificando totalmente a estabilidade e confiabilidade do produto sob condições operacionais adversas.

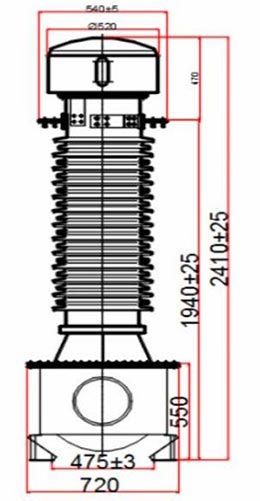

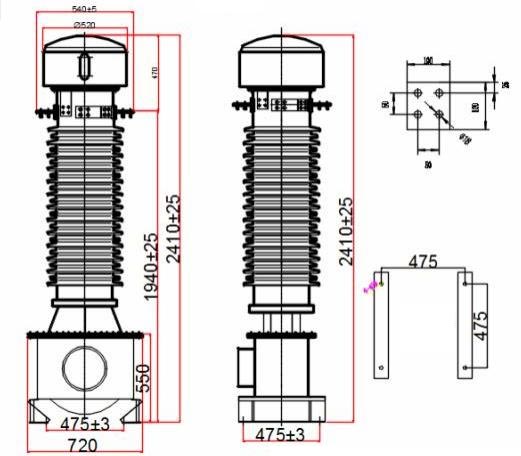

LB 6 - 110 kV aparência e dimensões de instalação

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Como alternar entre relações de corrente duplas no local?

Não é necessária a desmontagem do equipamento. Somente a configuração de fiação dos conectores externos no topo do óleo conservador precisa de ajuste. A conexão em série dos enrolamentos primários é a relação básica a/c; conexão paralela resulta no dobro da relação corrente primária 2*a/c. O equipamento é enviado em paralelo por padrão; simplesmente siga o diagrama de fiação para comutação rápida sem afetar o isolamento ou a vida útil do equipamento.

Q2: Quais cenários são adequados para diferentes modelos de isolamento e antipoluição?

O tipo padrão (≥16mm/kV) é adequado para áreas de planície com bons ambientes abaixo de 1000m; W tipo antipoluição (≥20mm/kV) é adequado para cenários de poluição urbana e industrial geral; Tipo antipoluição de alta altitude GYW (≥25mm/kV) é adequado para áreas de alta altitude abaixo de 4.000m; O tipo aprimorado GYW2 (≥31 mm/kV) foi projetado para condições extremas condições como névoa salina costeira, poluição industrial pesada e altitudes ultraelevadas, oferecendo maior resistência desempenho anti-envelhecimento de isolamento.

Q3: Quais são as principais considerações de manutenção do transformador de corrente externo?

Primeiro, a operação secundária em circuito aberto é estritamente proibida para evitar riscos de indução de alta tensão. Em segundo lugar, o a estrutura selada não deve ser desmontada arbitrariamente; a operação livre de manutenção é possível sob condições normais condições. Terceiro, a perda dielétrica e a resistência de isolamento devem ser testadas anualmente, e os dados devem ser basicamente consistente com os valores de fábrica. Quarto, os níveis de óleo devem ser verificados sazonalmente e qualificados o óleo do transformador deve ser adicionado imediatamente quando o nível do óleo estiver baixo.

Vantagens e resumo do produto

O transformador de corrente externo Usune LB6 série 110kV/126kV, com seu design padronizado, desempenho estável e forte adaptabilidade ambiental, resolve os pontos problemáticos dos equipamentos tradicionais, como a suscetibilidade a umidade, fácil envelhecimento do óleo e fraca capacidade anti-incrustante. Combinações flexíveis de proporção e precisão podem atender aos necessidades diferenciadas de medição da rede elétrica, proteção de relés e monitoramento de energia industrial. Como um produto de alta qualidade equipamento de alta tensão produzido em uma fábrica chinesa respeitável, fornece alta confiabilidade, boa relação custo-benefício e soluções de baixa manutenção para projetos energéticos globais, tornando-a um fornecedor confiável para empresas de redes elétricas e empreiteiros de engenharia.
