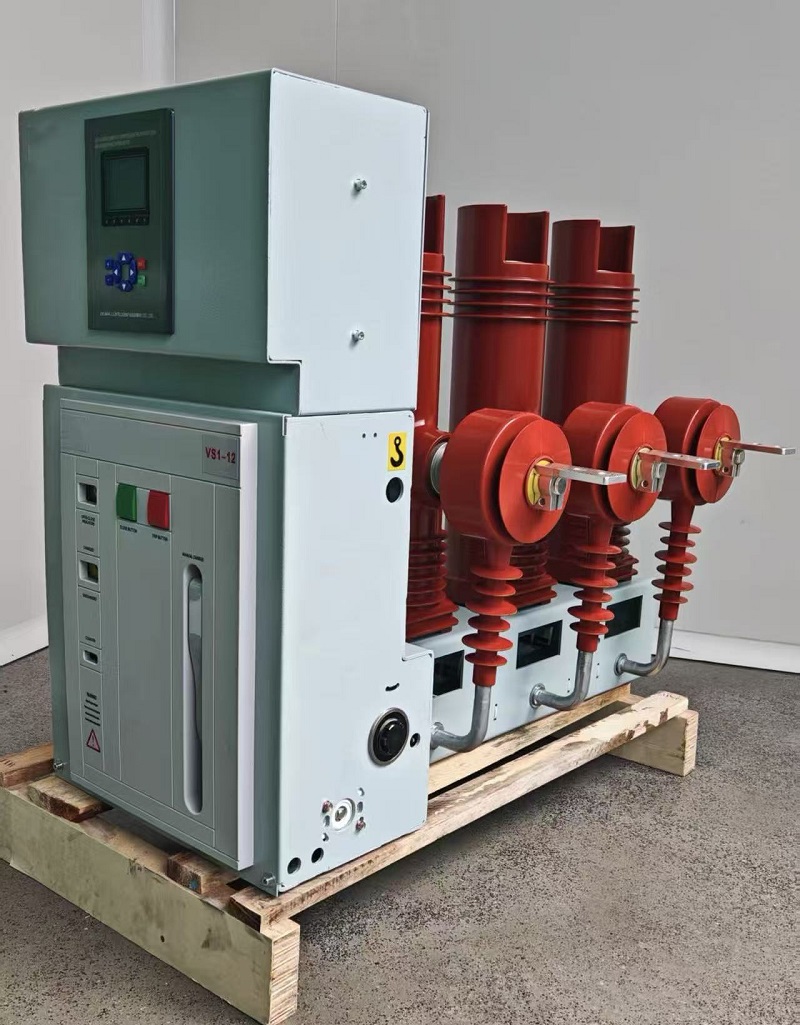

ODisjuntor a vácuo tipo interno de alta tensão(VCB) usa vácuo como meio de extinção de arco e isolante. Projetado para sistemas de distribuição de energia de 10kV a 35kV, fornece proteção e controle confiáveis para equipamentos elétricos em usinas de energia, subestações, instalações industriais, empresas de mineração e redes de energia comerciais.
Apresentando dimensões compactas, construção leve, alta capacidade de interrupção e operação livre de manutenção, os disjuntores a vácuo são amplamente reconhecidos como um dos dispositivos de comutação mais confiáveis em sistemas modernos de energia de média tensão.
O disjuntor a vácuo consiste principalmente em:
Esses componentes trabalham juntos para garantir operação estável, rápido isolamento de falhas e confiabilidade a longo prazo.
O desenvolvimento dedisjuntor a vácuoa tecnologia começou em 1893, quando Rittenhouse, nos Estados Unidos, propôs o primeiro conceito de interruptor a vácuo e obteve uma patente. Em 1920, a Suécia produziu o primeiro vacuostato experimental. Na década de 1950, os avanços na tecnologia de vácuo permitiram aplicações práticas para comutação de bancos de capacitores.
Em 1961, a General Electric introduziu um disjuntor a vácuo de 15kV com capacidade de interrupção de 12,5kA, marcando o início da tecnologia comercial de comutação a vácuo de alta tensão. Os avanços tecnológicos subsequentes aumentaram as capacidades de interrupção para mais de 100kA na década de 1980.
A China iniciou a pesquisa de interruptores a vácuo em 1958 e desde então desenvolveu uma linha completa de disjuntores a vácuo cobrindo várias classes de tensão. Hoje, a China é um dos principais fabricantes mundiais de equipamentos de comutação a vácuo de média tensão.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 10kV – 35kV |
| Corrente nominal | Até 5000A |
| Corrente nominal de interrupção de curto-circuito | Até 50kA |
| Meio extintor de arco | Vácuo |
| Tipo de instalação | Interior |
| Frequência de Operação | Adequado para troca frequente |
| Requisito de manutenção | Câmara de extinção de arco livre de manutenção |
Como fabricante e fornecedor profissional de equipamentos elétricos de média tensão, fornecemos disjuntores a vácuo de alta qualidade que atendem aos padrões internacionais. Apoiados por instalações de produção avançadas, sistemas de controle de qualidade rigorosos e serviços técnicos abrangentes, nossos produtos são amplamente exportados para mercados globais e contam com a confiança de concessionárias de energia, empreiteiros EPC e clientes industriais em todo o mundo.
