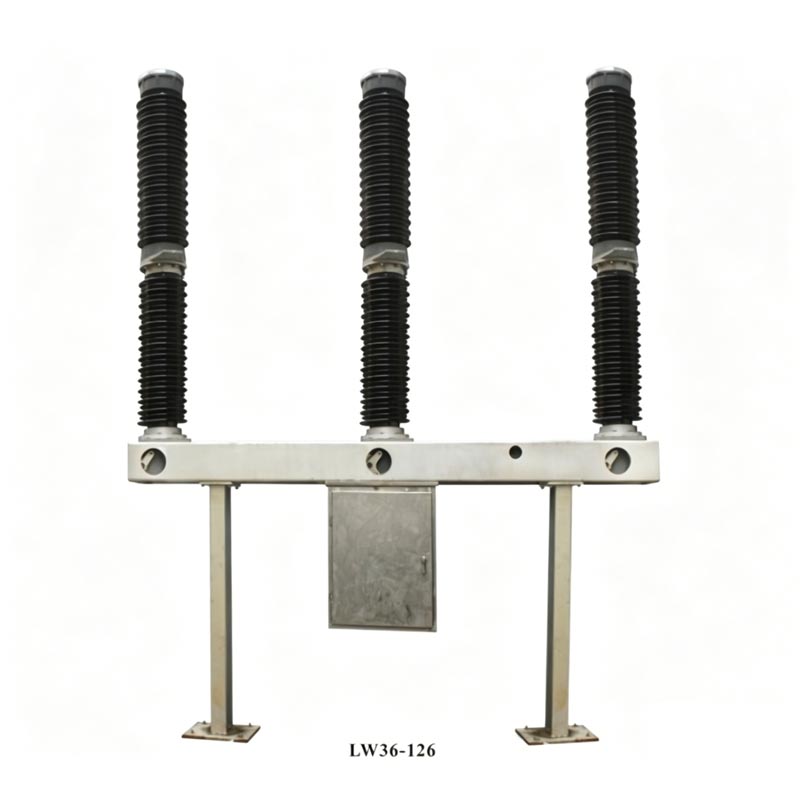

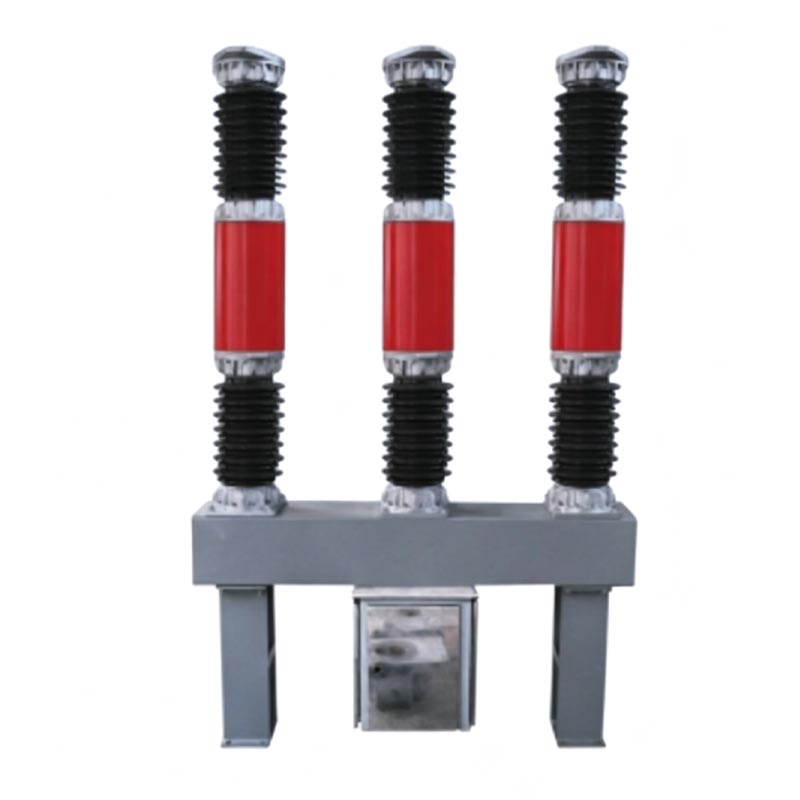

Zhejiang Usune Electric Co., Ltd. LW36-126 série 110kV SF6 Switch 2000A 3150A é um switch externo desenvolvido de forma independente aparelhagem de alta tensão. É compatível com tensão nominal de 110kV (máximo 126kV) e rede elétrica CA de 50Hz. É usado principalmente para interromper corrente nominal, corrente de falha e comutação de linha, obtendo controle e proteção confiáveis do sistema de energia. Também pode ser usado como disjuntor de ligação.
| Nome do parâmetro | Especificação |
| Tensão nominal | 110kV (Máx. 126kV) |
| Corrente nominal | 2000A, 3150A |
| Freqüência | 50 Hz |
| Temperatura ambiente | -30℃ ~ +40℃ |
| Altitude | ≤3000m |
| Nível de poluição | ≤Nível IV |
| Meio isolante e extintor de arco | Gás SF6 |
| Mecanismo Operacional | Novo tipo de mecanismo operacional de mola |
1. Tecnologia avançada de extinção de arco: O switch SF6 110kV 2000A 3150A adota um padrão líder internacional
princípio de extinção de arco autoalimentado, oferecendo excelente desempenho de extinção de arco, tempo de arco curto e
baixa perda de contato.
2. Longa vida útil: Os ciclos de interrupção nominais chegam a 20 vezes, com um ciclo de manutenção de até 10 anos abaixo do normal
condições operacionais, reduzindo significativamente os custos de operação e manutenção.
3. Confiável e de baixo ruído: mecanismo de mola otimizado, baixa potência operacional, operação estável e baixo ruído,
adequado para ambientes residenciais e urbanos.
4. Forte adaptabilidade ambiental: O switch SF6 110kV 2000A e 3150A exibem desempenho estável em
ambientes de baixa temperatura, alta altitude e altamente poluídos, demonstrando excelente resistência à poluição
e corrosão.
5. Fácil instalação e manutenção: estrutura compacta e design leve facilitam a instalação conveniente
e comissionamento, exigindo manutenção diária mínima.
6. Alta relação custo-benefício: Excelente desempenho a um preço razoável, comparável a marcas importadas, efetivamente
reduzindo o investimento em projetos.
Em 2023, o switch Usune LW36-126 tipo 110kV SF6 (3150A) foi aplicado a uma subestação central de 220kV na província de Gansu, fornecendo energia para áreas urbanas vizinhas, parques industriais e novas usinas de energia. Nos 18 meses desde seu funcionamento: interrompeu com sucesso 7 falhas de curto-circuito com operação precisa e zero falhas; o A pressão do SF6 é estável, sem vazamento detectado em testes trimestrais; o aumento da temperatura durante a operação em plena carga atende aos padrões, satisfazendo os requisitos para operação em altas correntes.
Em 2024, um parque eólico offshore de 200 MW na província de Jiangsu selecionou o painel Usune 110kV SF6 (2000A). Enfrentando ambientes com alta névoa salina, alta umidade e tufões frequentes, o equipamento funcionou de forma estável e demonstrou excelente resistência à corrosão e poluição. Ele permite de forma confiável grade frequente comutação de conexão/desconexão de turbinas eólicas. Em comparação com equipamentos importados, os custos do projeto foram reduzidos em 25% e custos de operação e manutenção em 40%.
| Item | Unidade | Parâmetros | |
| Tensão nominal | kV | 72.5 | 126 |
| Corrente nominal | A | 1250/2500/3150 | 1250/2500/3150 |
| Frequência nominal | Hz | 50 | 50 |
| Corrente nominal de queda de curto-circuito | ka | 31,5/40 | 31,5/40 |
| Interrupção de curto-circuito nominal e corrente de fechamento (pico) | ka | 80/100 | 80/100 |
| Corrente suportável nominal de curta duração | ka | 31,5/40 | 31,5/40 |
| Tensão suportável nominal do valor de pico | ka | 80 | 80/100 |
| Tensão suportável de frequência de potência nominal (1min) | kV | Para a terra: 160 Espaçamento entre fraturas: 202 | Para a terra:230 Espaçamento entre fraturas:230+73 |
| Tensão suportável de impulso de raio nominal (1min) | kV | Para a terra:350 Espaçamento entre fraturas:410 | Para a terra:550 Espaçamento entre fraturas:550+103 |
| Tempo nominal de curto-circuito | s | 4 | 4 |
| Corrente nominal de interrupção de extração | ka | 8 | 10 |
| Corrente de interrupção de falha de curta distância | ka | 90%Ik、75%Ik | 90%Ik、75%Ik |
| Corrente nominal de carregamento do circuito liga-desliga | A | 10 | 31.5 |
| Sequência de operação nominal | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Pressão do gás SF6 (pressão de mesa de 20°C) | MPa | 0.5 | 0.6 |
| Vida mecânica | Tempos | 6.000-10.000 | 6.000-10.000 |
Em condições normais de operação, o ciclo de manutenção é de 10 anos. Os principais itens de inspeção incluem pressão SF6 e pureza, características mecânicas de operação, desempenho de isolamento e fixadores. Usune fornece vitalícia suporte técnico e orientação de manutenção.
O modelo padrão é adequado para altitudes ≤3000m e temperaturas ≥-30℃. Para altitudes mais altas ou mais baixas temperaturas, a Usune oferece soluções customizadas, garantindo operação estável ao otimizar a pressão do ar, utilizando materiais resistentes a baixas temperaturas e melhorando o isolamento.
Como uma fábrica profissional, a Usune implementa um rigoroso controle de qualidade, abrangendo a inspeção de matérias-primas, testes de produtos semiacabados e testes de carga total antes do envio. Um sistema abrangente de gerenciamento de produção garante entrega no prazo, e cada produto é equipado com relatório de teste e certificado de qualidade.

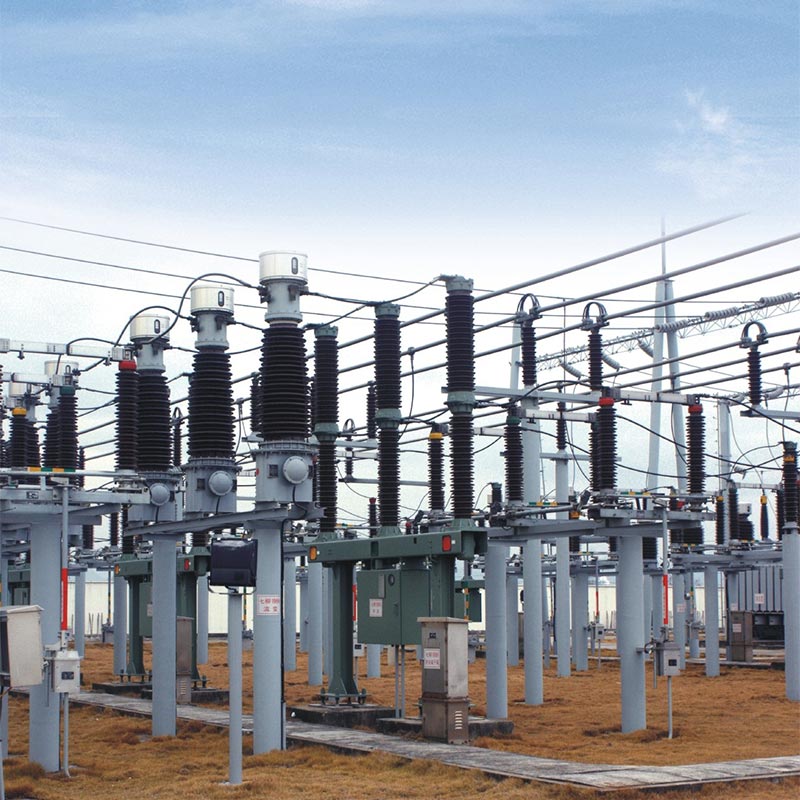

1. Redes elétricas urbanas e rurais: linha de subestação de 110kV e proteção de transformadores.
2. Novo sector energético: Estações de reforço de energia eólica, fotovoltaica e hidroeléctrica.
3. Empresas industriais e de mineração: grandes unidades consumidoras de energia, como petróleo, química e metalurgia
indústrias.
4. Infraestrutura: Sistemas de fornecimento de energia para ferrovias, metrôs, aeroportos e data centers.
O switch Usune 110kV SF6 2000a 3150a integra tecnologia avançada, qualidade confiável e alta custo-benefício. Contando com uma forte força técnica e um sistema de serviço abrangente, fornece segurança e equipamentos de energia estável para clientes em todo o mundo.
