O disjuntor de alta tensão Usune LW36-110 para subestação é um equipamento de energia central desenvolvido de forma independente e fabricado pela Zhejiang Usune Electric Co., Ltd., um fabricante líder em painéis de alta tensão da China indústria. Este painel de alta tensão externo trifásico CA 50 Hz é usado principalmente para o controle e proteção de Sistemas de transmissão e transformação de energia de 110kV, podendo também ser utilizado como disjuntor de contato e em aplicações que requerem conjuntos de manobra. Os produtos são fabricados na fábrica profissional da Usune, integrando P&D, produção e testes, garantindo que cada produto atenda aos rigorosos padrões de qualidade antes de sair da fábrica.
Para garantir a confiabilidade e compatibilidade do produto, o disjuntor de alta tensão Usune LW36-110 para A subestação está em total conformidade com o padrão GB1984-2003 "Disjuntores de alta tensão CA" e atende aos requisitos de Norma IEC62271-100:2001 da Comissão Eletrotécnica Internacional (IEC) "Comutadores e equipamentos de controle de alta tensão - Parte 100: Disjuntores de Alta Tensão”. Como fornecedor profissional, a Usune passou por um rigoroso sistema de qualidade certificação, e sua fábrica está equipada com equipamentos avançados de produção e teste para garantir que o o desempenho de cada produto atende ou excede os padrões da indústria.
Utilizando um princípio exclusivo de extinção de arco de "expansão térmica + auxiliar", possui excelente quebra desempenho, tempo de arco curto, longa vida elétrica e baixo ruído operacional, garantindo efetivamente a segurança da energia operação da rede.
Utiliza gás SF6 com excelentes propriedades de isolamento e extinção de arco como isolante e extintor de arco médio, não apresentando risco de combustão ou explosão, tornando-o adequado para áreas densamente povoadas e diversas ambientes complexos de subestações.
Equipado com mecanismo de operação por mola tipo CTB-1, apresentando estrutura simples e compacta, operação estável, alta segurança e confiabilidade e redução da frequência de manutenção e falhas.
Pode operar de forma estável em ambientes agressivos, cumprindo rigorosamente diversos indicadores ambientais, garantindo operação estável a longo prazo em diferentes regiões.
1. Tensão nominal: 110kV; Frequência nominal: 50Hz; Corrente nominal: 3150A
2. Corrente nominal de interrupção de curto-circuito: 40kA; Corrente nominal de curto-circuito (pico): 100kA
3. Pressão nominal do gás SF6 (20 ℃): 0,5 MPa; Taxa anual de vazamento: ≤0,5%
4. Vida Mecânica: 6.000 ciclos; Tempo de abertura: ≤60ms; Tempo de fechamento: ≤145ms
5. Faixa de temperatura ambiente: -30°C~+40°C; Altitude: ≤3000m

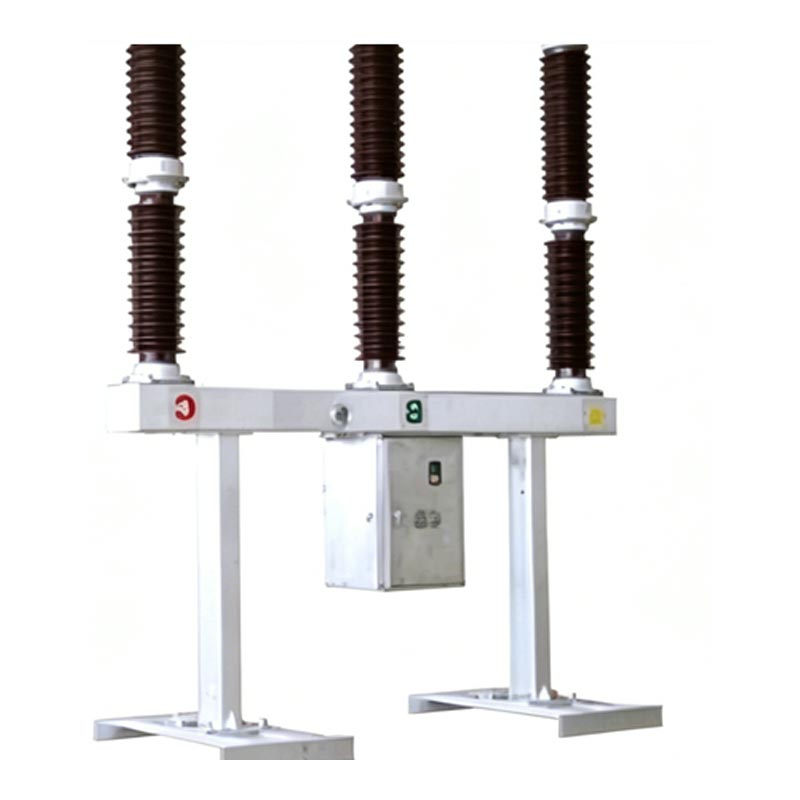

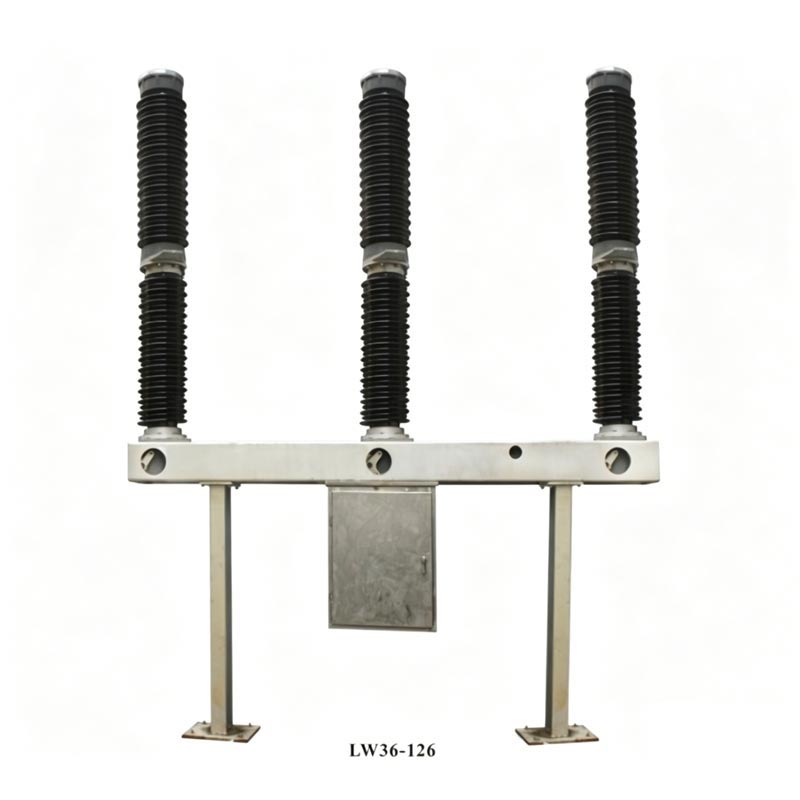

O interruptor do disjuntor de alta tensão para subestação adota uma câmara de extinção de arco autoenergizada integrada estrutura, sendo cada fase um single-pillar single-break (POLE). Cada disjuntor consiste em três fases, instalado na mesma estrutura, acionado por mecanismo de mola, com três fases ligadas mecanicamente. O topo do o produto apresenta uma bucha de porcelana com câmara de extinção de arco, a seção intermediária contém uma porcelana de suporte bucha e estrutura, e a caixa do mecanismo está localizada no meio e suspensa abaixo da estrutura. Abriga o mecanismo operacional de mola interna e componentes de controle elétrico. A haste de tração de saída do mecanismo se conecta ao biela e braço giratório. O controlador de densidade do gás SF6 é instalado na parte frontal da estrutura, que é apoiado em ambas as extremidades por suportes.
A corrente do sistema flui através dos terminais, haste de suporte de contato estacionário, contato principal estacionário, principal móvel contato, cilindro, contato intermediário e flange intermediário, então forma um circuito com o sistema através do terminais.
Sob a ação do atuador, o braço operacional puxa a haste isolante, a haste do pistão, o cilindro, o arco móvel entre em contato e o bico para baixo juntos. Um arco é gerado quando os contatos móveis e estacionários se separam. Quando o sistema de contato móvel se move para baixo até uma determinada posição, o bico se abre e o gás SF6 comprimido no cilindro é soprado na área do arco através do bocal. O arco se extingue quando a corrente ultrapassa zero.
Sob a ação do atuador, o braço operacional puxa para cima o contato móvel conectado à haste isolada para a posição de fechamento. Simultaneamente, o gás SF6 entra no cilindro, preparando-o para a próxima operação de abertura.
Composto por medidor de densidade SF6 (manômetro e controlador de densidade integrados), válvula de alimentação de gás, trifásico válvulas e gasoduto SF6. Possui compensação de temperatura, alarme e proteção de pressão interligada para garantir uma pressão estável do gás SF6.
Localizado dentro da carcaça do mecanismo, inclui componentes-chave, como interruptores operacionais, interruptores automáticos, interruptores de disparo, relés, terminais, bobinas de fechamento, motores e aquecedores. Permite controle de interruptor, anti-bombeamento, armazenamento de energia de mola, proteção de pressão de gás SF6, funções de aquecimento e iluminação.

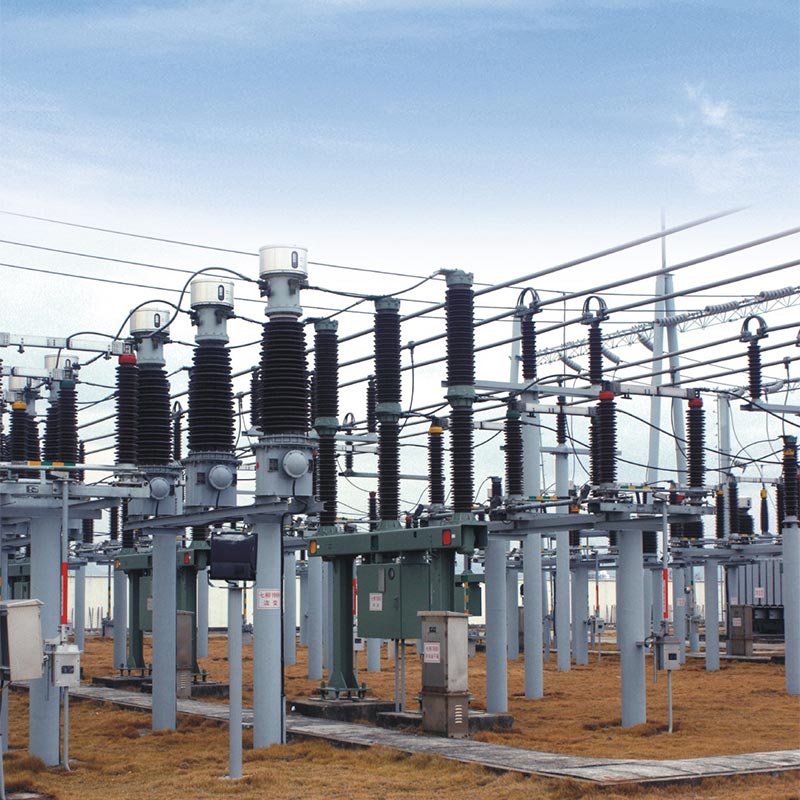

Para verificar a confiabilidade e praticidade do disjuntor de alta tensão Usune LW36-110 para subestação, este produto foi aplicado com sucesso em um projeto de subestação de 110 kV em um importante parque industrial no leste da China. Como um fornecedor confiável, a Usune forneceu 12 disjuntores LW36-110 para este projeto, que têm operado de forma estável há mais de três anos.
Esta subestação fornece energia para mais de 50 grandes e médias empresas do parque industrial, exigindo estabilidade e segurança extremamente altas. Nas fases iniciais do projeto, o cliente comparou vários fabricantes chineses, selecionando em última análise os disjuntores LW36-110 da Usune devido à sua qualidade superior desempenho técnico, rigoroso controle de qualidade e serviço pós-venda abrangente. Durante a operação, o os produtos resistiram com sucesso a condições climáticas extremas, incluindo altas temperaturas, chuvas fortes e baixas temperaturas. temperaturas sem qualquer mau funcionamento registrado. A taxa de vazamento de gás SF6 ficou muito abaixo do requisito padrão (≤0,5%), a operação mecânica foi suave e os tempos de abertura e fechamento foram estáveis, garantindo efetivamente a segurança e operação estável da rede elétrica do parque. Isso rendeu muitos elogios do cliente e Usune se tornou o fornecedor designado de equipamentos de energia para os projetos de expansão subsequentes do parque.
A1: O produto tem uma vida mecânica de 6.000 ciclos e, sob uso normal e manutenção regular, seu contínuo a vida operacional pode chegar a 12 anos. Os principais pontos de manutenção incluem: inspeções semanais de rotina (verificação do isolador integridade, pressão do gás SF6 e status operacional); revisões anuais a cada 3 anos (limpeza de isoladores, verificação fixadores, medindo a resistência do circuito principal e o teor de umidade do gás SF6); grandes revisões são necessárias sob o seguintes condições: 12 anos de operação contínua, 2.000 interrupções de corrente nominal, 20 em plena capacidade (40kA) interrupções ou 6.000 operações mecânicas. Usune fornece orientação profissional de manutenção e peças de reposição fornecimento para garantir a operação estável a longo prazo do produto.
A2: Sim, este produto tem forte adaptabilidade ambiental e pode ser usado em grandes altitudes e extremamente frios regiões. Sua faixa de temperatura ambiente é de -30°C a +40°C, com altitude máxima adaptável de ≤3000m. Pode suportar pressão de vento de 700Pa e formação de gelo de 10 mm, e sua resistência sísmica atende aos requisitos de horizontal aceleração ≤0,3g e aceleração vertical ≤0,15g. Também é adequado para áreas com média diária relativa umidade ≤95% e umidade relativa média mensal ≤90% (25℃), podendo ser usado em ambientes livres de substâncias inflamáveis, condições explosivas, quimicamente corrosivas e de vibração severa, atendendo plenamente aos requisitos ambientais de a maioria dos projetos de subestações na China e até mesmo no mundo.
Zhejiang Usune Electric Co., Ltd. é um fabricante profissional e fornecedor de painéis de distribuição de energia de alta tensão em China, com foco na pesquisa, desenvolvimento, produção, vendas e serviço pós-venda de circuitos de alta tensão disjuntores, interruptores e outros equipamentos de energia. A fábrica da empresa está localizada na província de Zhejiang, China, cobrindo uma área de mais de 10.000 metros quadrados, equipada com linhas de produção avançadas, equipamentos de teste e um equipe profissional de P&D.
Usune adere à filosofia de "Qualidade em Primeiro Lugar, Cliente Supremo", implementando estritamente um sistema de controle de qualidade durante o processo de produção. Todos os produtos passam por testes rigorosos antes de saírem da fábrica. Como um confiável fornecedor, a Usune forneceu equipamentos de energia de alta qualidade para centenas de projetos de subestações, tanto no mercado interno quanto internacionalmente, conquistando amplo reconhecimento dos clientes pela qualidade confiável de seus produtos e abrangente serviço pós-venda.
