Zhejiang Usune Electric Co., Ltd., um fabricante profissional de equipamentos elétricos de alta tensão na China, lançou o disjuntor Sf6 de alta tensão LW36-110. Este produto é um painel de distribuição de alta tensão externo trifásico CA 50 Hz adequado para controle e proteção de sistemas de transmissão e transformação de energia de 110kV. Também pode ser usado como amarrar o disjuntor e o conjunto do dispositivo de comutação.
O disjuntor Sf6 de alta tensão adota um princípio exclusivo de extinção de arco de "expansão térmica + sopro assistido", equipado com mecanismo de operação por mola tipo CTB-1, em conformidade com as normas nacionais e internacionais, e possuindo excelente desempenho de extinção de arco, alta segurança e características operacionais estáveis. Como um confiável Fornecedor, a Usune está comprometida em fornecer painéis de alta tensão duráveis e de alta qualidade. Seu circuito LW36-110 SF6 O disjuntor tem sido amplamente utilizado em projetos importantes, como redes de energia e parques industriais, fornecendo fornecimento de energia confiável para construção de infraestrutura.
Utilizando um princípio exclusivo de extinção de arco de "expansão térmica + sopro assistido", apresenta arco curto tempo de extinção, longa vida elétrica e baixo ruído operacional, melhorando efetivamente a estabilidade da fonte de alimentação.
Usando gás SF6 como meio de isolamento e extinção de arco, possui excelente isolamento e extinção de arco desempenho, eliminando o risco de combustão e explosão, tornando-o adequado para áreas densamente povoadas.
Equipado com mecanismo de operação por mola tipo CTB-1, apresenta estrutura simples e compacta, segura e confiável operação e fortes capacidades anti-interferência.
Totalmente compatível com GB1984-2003 "Disjuntores de alta tensão CA" e IEC62271-100, 2001 "Disjuntores de alta tensão e Controlgear - Parte 100: Disjuntores de alta tensão", atendendo aos requisitos técnicos de energia global projetos.
O disjuntor Sf6 de alta tensão foi projetado para uso externo, oferecendo forte adaptabilidade ambiental e adequação para várias condições operacionais adversas:
1. Temperatura ambiente: -30°C ~ +40°C
2. Altitude: ≤3000m
3. Umidade relativa: Média diária ≤95%, Média mensal ≤90% (a 25℃)
4. Pressão do vento ≤700Pa; Espessura da cobertura ≤10mm
5. Intensidade Sísmica: Aceleração Horizontal ≤0,3g, Aceleração Vertical ≤0,15g
6. Nenhum ambiente inflamável, explosivo, quimicamente corrosivo ou com forte vibração

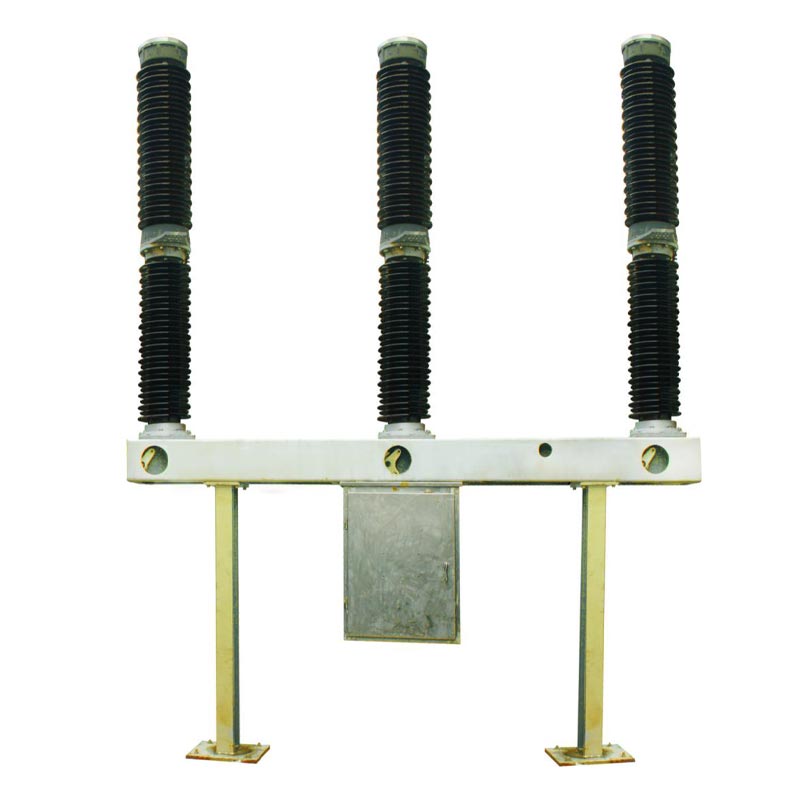

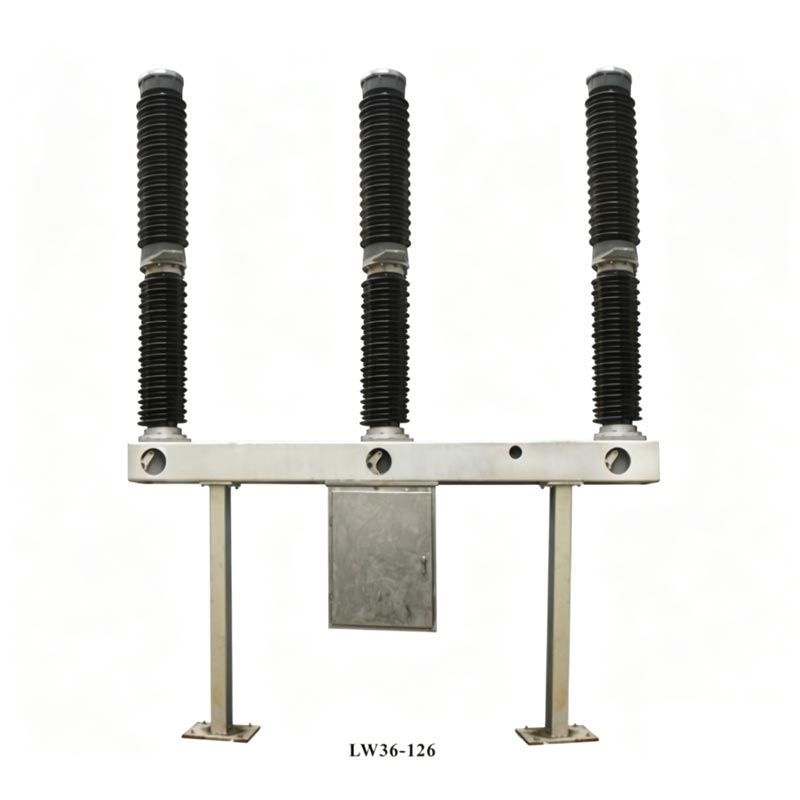

O disjuntor Sf6 de alta tensão adota uma estrutura integrada de extinção de arco autoextinguível. Cada fase é uma quebra única de pilar único (POLE). Cada disjuntor consiste em três fases, instaladas na mesma carcaça, e operado por mecanismo de mola, com as três fases ligadas mecanicamente. A parte superior do produto apresenta um bucha de porcelana da câmara de extinção de arco, a seção intermediária contém uma bucha de porcelana de suporte e estrutura, e a caixa do mecanismo é suspensa abaixo do centro da estrutura, abrigando um mecanismo acionado por mola e energia elétrica componentes de controle. Um controlador de densidade de gás SF6 está instalado na parte frontal da estrutura, que é suportado em ambos termina por suportes.
- Unidade Extintora de Arco: Emprega uma estrutura auto-energizante de extinção de arco. Quando o disjuntor desarma, o
a expansão térmica de alta pressão dentro do cilindro extingue o arco, garantindo uma rápida e eficaz
extinguindo.
- Dispositivo de isolamento de suporte: Suporta o isolador da câmara de extinção de arco e fornece isolamento ao aterramento para
componentes energizados; a haste isolante conecta o braço operacional e a haste limitadora, garantindo a segurança do isolamento.
- Adsorvente: Instalado dentro da tampa superior da câmara de extinção de arco, mantém o gás SF6 seco e absorve
gases de decomposição produzidos pela decomposição do arco. Ele precisa ser substituído durante a manutenção.
Estrutura de prevenção de vazamentos: utiliza uma combinação de vedação estática (O-ring + selante) e vedação dinâmica
(selo de compressão de mola), alcançando uma taxa anual de vazamento de gás SF6 de ≤0,5%. - Mecanismo operado por mola: permite
operações de abertura, fechamento e religamento com velocidade de ação rápida (tempo de fechamento ≤145ms, tempo de abertura ≤60ms), estável
desempenho e suporta armazenamento de energia manual e elétrica.
- Posição de fechamento: A corrente do sistema flui através dos terminais, haste de suporte do contato estacionário, contato principal estacionário,
contato principal móvel, cilindro, contato intermediário e flange intermediário, formando um circuito através do
terminais.
- Operação de abertura: Sob a ação do mecanismo de operação, o braço operacional puxa a haste isolante, o pistão
haste, cilindro, contato de arco móvel e bico para baixo; um arco é gerado quando os contatos móveis e estacionários
separado. Depois que o sistema de contato móvel se move para uma posição específica, o bico se abre, comprimindo o gás SF6 para
soprar o arco, extinguindo o arco quando a corrente cruzar zero.
- Operação de fechamento: O mecanismo de operação leva o contato móvel para cima até a posição de fechamento, enquanto o SF6
o gás entra no cilindro, preparando-se para a próxima abertura.
O disjuntor SF6 Usune LW36-110 apresenta excelente desempenho técnico, com parâmetros-chave atendendo aos altos padrões de sistemas de energia de 110kV, garantindo operação estável e eficiente.
| Item | Unidade | Parâmetro Técnico |
| Tensão nominal | kV | 110 |
| Corrente nominal | A | 3150 |
| Corrente nominal de interrupção de curto-circuito | ka | 40 |
| Corrente nominal de curto-circuito (pico) | ka | 100 |
| Pressão nominal SF6 (20 ℃) | MPa | 0.5 |
| Vida Mecânica | Tempos | 6000 |
| Resistência do Circuito Principal por Pólo | μΩ | ≤80 |

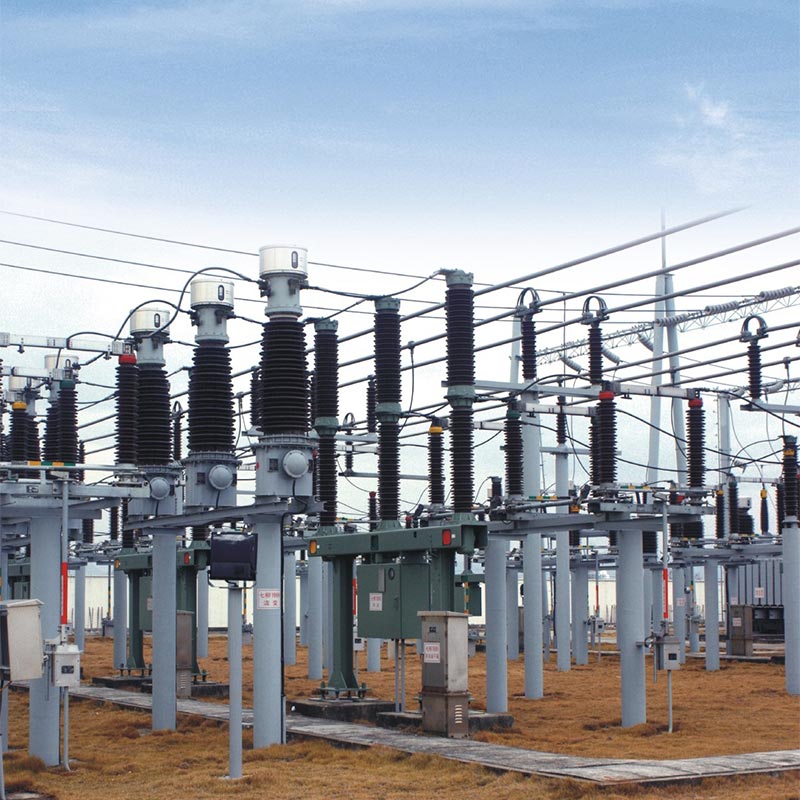

Estudo de caso: Projeto de atualização da rede elétrica de 110kV no norte da China
Antecedentes do Projeto: Uma rede elétrica de 110 kV no norte da China precisava atualizar seu antigo painel para melhorar a energia fornecer estabilidade e segurança, enfrentando ambientes adversos, como baixas temperaturas de inverno (-25 ℃) e ventos fortes pressão.
Aplicação do Produto: O projeto selecionou 20 disjuntores Usune LW36-110 SF6. Sua adaptabilidade a baixas temperaturas (-30℃~+40℃) e excelente desempenho de extinção de arco resolveram efetivamente o problema de operação instável de envelhecimento do equipamento a baixas temperaturas.
Resultados da aplicação: Desde o seu comissionamento em 2022, o equipamento operou de forma estável durante quatro anos sem falha na extinção do arco, vazamento de gás ou outras falhas. A taxa anual de confiabilidade do fornecimento de energia aumentou em 0,8%, garantindo efetivamente o fornecimento normal de energia aos residentes e empresas industriais da área.
A1: O produto tem uma vida mecânica de 6.000 ciclos e uma vida operacional contínua de até 12 anos em condições normais manutenção. A manutenção de rotina inclui inspeções visuais semanais (integridade do isolador, pressão do gás SF6, etc.) e manutenção anual a cada 3 anos (limpeza de isoladores, medição de resistência do circuito principal, etc.). Um grande a revisão é necessária quando as condições de manutenção são atendidas (por exemplo, 12 anos de operação contínua, 2.000 correntes nominais interrupções, etc.). O fabricante Usune fornece orientação profissional de manutenção e fornecimento de peças de reposição para garantir operação estável a longo prazo do equipamento.
A2: Este produto adota uma estrutura dupla à prova de vazamentos (vedação estática + vedação dinâmica), com uma taxa de vazamento anual ≤0,5%, muito abaixo do padrão nacional. Se um vazamento for detectado, o ponto de vazamento poderá ser localizado usando um vazamento de gás SF6 detector. Após o corte de energia, o selante ou o anel de vedação podem ser substituídos. O gás SF6 não é tóxico nem inflamável, mas vazamento excessivo pode afetar o desempenho de isolamento e extinção de arco do equipamento. O produto está equipado com controlador de densidade de gás SF6; emite um alarme quando a pressão está abaixo do valor do alarme (0,45±0,03MPa) e trava operação quando a pressão estiver abaixo da pressão de bloqueio (0,40±0,03MPa), evitando assim riscos de segurança.
Zhejiang Usune Electric Co., Ltd. é um fabricante e fornecedor profissional de equipamentos elétricos de alta tensão na China, especializada em pesquisa, desenvolvimento, produção e vendas de disjuntores de alta tensão, aparelhagem e outros produtos. A fábrica da empresa possui equipamentos de produção avançados e um rigoroso padrão de qualidade sistema de controle, garantindo que cada produto atenda aos padrões nacionais e internacionais. Usune adere ao filosofia de "Qualidade em Primeiro Lugar, Cliente Supremo", fornecendo aos clientes produtos de alta qualidade, profissionais suporte técnico e serviço pós-venda abrangente. Ganhou amplo reconhecimento nacional e clientes internacionais e está empenhada em se tornar uma marca líder em equipamentos elétricos de alta tensão indústria, contribuindo para o desenvolvimento da indústria energética global.
