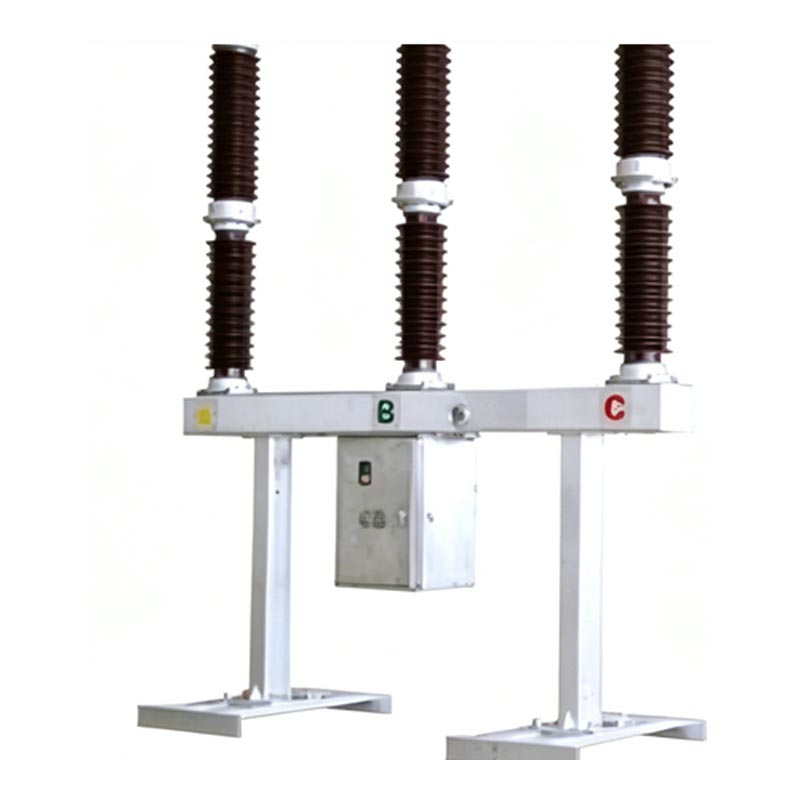

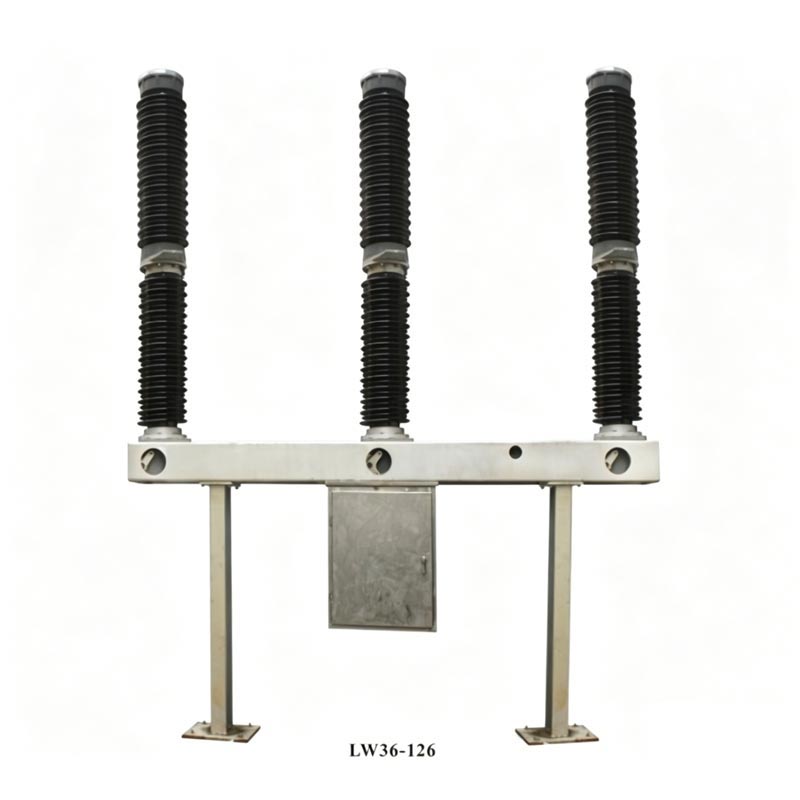

O disjuntor de hexafluoreto de enxofre Usune LW36-110 126kV é um dispositivo central para o controle e proteção de Sistemas de transmissão e transformação de 110kV e também pode ser usado como disjuntor de ligação e equipamento de comutação grupo. O produto adota uma estrutura integrada de extinção de arco autoenergizada, com cada fase como suporte único, unidade de interrupção única. Todas as três fases são instaladas na mesma estrutura, conseguindo ligação mecânica através de uma mola mecanismo operacional. A parte superior do produto contém a bucha de porcelana da câmara de extinção de arco, a seção intermediária contém a bucha e a estrutura de porcelana de suporte, e a caixa do mecanismo contendo os componentes de controle elétrico é suspenso abaixo da estrutura, resultando em uma estrutura compacta e operação conveniente.
Está em conformidade com os padrões chineses GB1984-2003 "Disjuntores de alta tensão CA" e IEC62271-100:2001 "Disjuntores de alta tensão Equipamento de manobra e controle - Parte 100: Disjuntores de alta tensão", e passou por rigorosos testes de fábrica e certificação para garantir a conformidade e a confiabilidade do produto.
Utiliza o princípio de extinção de arco "expansão térmica + sopro assistido", resultando em arco curto tempo de extinção, longa vida elétrica e baixo ruído operacional; usa gás SF6 com excelente isolamento e arco propriedades extintoras como meio, eliminando o risco de combustão e explosão, tornando-o adequado para áreas densamente povoadas.
O mecanismo operado por mola tem uma vida mecânica de até 6.000 ciclos, uma taxa anual de vazamento de gás SF6 de ≤0,5%, e uma resistência do circuito principal de ≤80μΩ. Parâmetros técnicos completos e dados de teste verificam a estabilidade do produto.
Amplamente adaptável a ambientes externos agressivos, com uma faixa de temperatura ambiente de -30°C a +40°C e uma altitude de ≤3000 metros. Forte resistência ao vento, gelo e terremotos, atendendo às necessidades de diversos cenários de projetos de energia.
O disjuntor de hexafluoreto de enxofre 126kV apresenta excelente desempenho elétrico, com parâmetros principais atendendo aos altos padrões de equipamentos de energia de 126kV, garantindo operação estável em sistemas de energia complexos. Núcleo chave os parâmetros são os seguintes:
| Item | Unidade | Parâmetro Técnico |
| Tensão nominal | kV | 110 |
| Corrente nominal | A | 3150 |
| Corrente nominal de interrupção de curto-circuito | ka | 40 |
| Pressão nominal do gás SF6 (20 ℃) | MPa | 0.5 |
| Hora de fechamento | EM | ≤145 |
| Horário de abertura | EM | ≤60 |
| Vida Mecânica | Tempos | 6000 |
A Chave Disjuntor Hexafluoreto de Enxofre 126kV consiste em três fases, cada uma equipada com um disjuntor autoenergizado câmara de extinção de arco, dispositivo de isolamento de suporte, adsorvente e estrutura à prova de vazamentos. Usos de vedação estática O-rings e selante, enquanto a vedação dinâmica utiliza vedação por compressão de mola, garantindo excelente estanqueidade. O A parte de transmissão conecta o disjuntor unipolar e o mecanismo de operação, transmitindo com eficiência força operacional; o mecanismo de operação por mola possui uma caixa de mecanismo embutida, fornecendo energia elétrica manual funções de armazenamento e religamento, oferecendo operação flexível e confiável.
1. Estado de fechamento: A corrente do sistema forma um circuito através de terminais, contatos estacionários, contatos móveis, cilindros,
e contatos intermediários, garantindo a transmissão normal de energia.
2. Operação de disparo: Sob a ação do mecanismo de operação, o contato móvel se move para baixo, gerando um
arco elétrico quando os contatos móveis e estacionários se separam; o gás SF6 comprimido no cilindro sopra o arco
através do bocal, e o arco é extinto quando a corrente cruza zero.
3. Sistema de Gás SF6: Equipado com um medidor de densidade SF6 integrado e controlador com compensação de temperatura,
pode monitorar a pressão do gás em tempo real. Quando a pressão está muito baixa, um alarme é acionado e o mecanismo é
travado para evitar danos mecânicos.

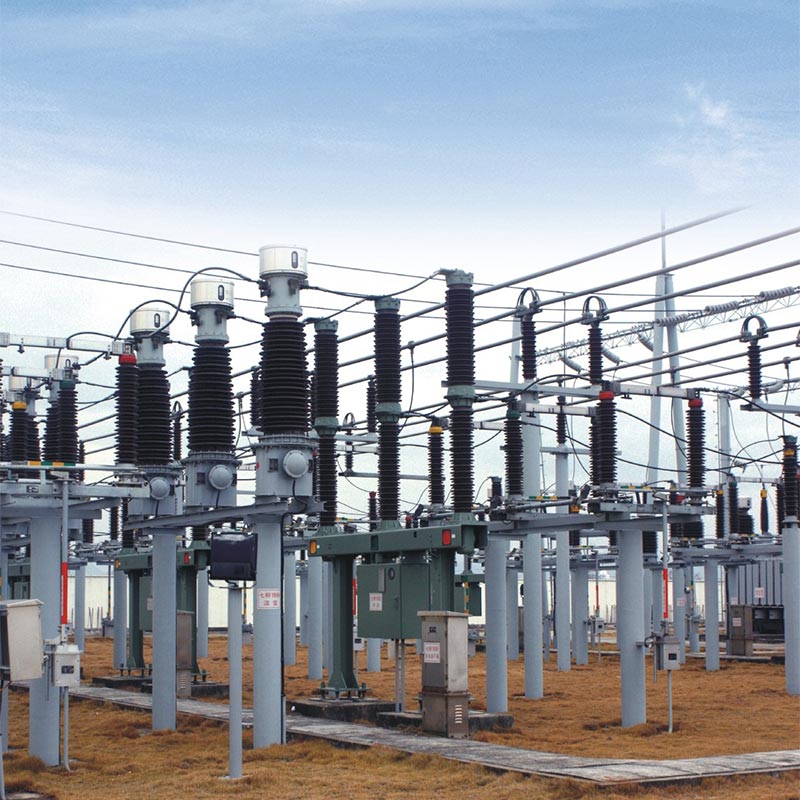

Em 2024, o disjuntor de hexafluoreto de enxofre Usune LW36-110 de 126kV foi aplicado com sucesso a uma chave de 110kV projeto de transmissão e transformação no norte da China. Este projeto teve como objetivo resolver o problema da insuficiência capacidade de fornecimento de energia em áreas rurais e suburbanas. O local do projeto tem uma grande diferença de temperatura (-25℃ a +38℃) e tempestades de areia frequentes, colocando exigências extremamente elevadas na adaptabilidade ambiental e fiabilidade dos o equipamento de energia.
Como fornecedor designado para este projeto, a Usune forneceu 28 disjuntores LW36-110. A fábrica despachou técnicos profissionais para fornecer orientação no local para instalação, comissionamento e operação experimental. Depois oito meses de operação estável, o produto alcançou zero falhas, com a taxa de vazamento de gás SF6 muito abaixo do requisitos padrão (teste real ≤0,3%), e a velocidade de resposta de abertura e fechamento atendeu totalmente ao design do projeto padrões. Depois que o projeto foi colocado em operação, melhorou efetivamente a estabilidade da rede elétrica local, reduziu cortes de energia causados por falhas de equipamentos e recebeu alto reconhecimento do proprietário do projeto e locais departamento de energia, verificando totalmente a excelente adaptabilidade ambiental e desempenho operacional confiável do Disjuntor Usune 126kV SF6 em condições reais de trabalho.
A1: A vida mecânica do produto é de 6.000 ciclos e a vida operacional contínua recomendada é de 12 anos. Chave pontos de manutenção: Inspeções semanais de rotina (integridade do isolador, pressão do gás SF6, etc.); manutenção anual a cada 3 anos (limpeza de isoladores, medição de resistência do circuito principal, etc.); quando o produto chega ao condições de manutenção (por exemplo, 20 disjuntores de curto-circuito com capacidade total), os contatos do arco, o adsorvente e os anéis de vedação precisa ser substituído. O fabricante enviará pessoal profissional para fornecer orientação no local para manutenção.
A2: Sim. Este produto foi projetado especificamente para ambientes externos agressivos, com forte adaptabilidade a altas temperaturas. altitudes e baixas temperaturas. É adequado para altitudes de até 3.000 metros e pode suportar temperaturas tão baixas como -30 ℃, atendendo plenamente às necessidades de regiões de alta altitude e frígidas, como o oeste da China. Além disso, o a caixa do mecanismo possui um aquecedor embutido, fornecendo proteção contra umidade e congelamento durante chuva, neve e frio intenso estações, garantindo uma operação estável.
Zhejiang Usune Electric Co., Ltd., como fabricante profissional de equipamentos de energia de alta tensão na China, possui uma linha de produção completa e um rigoroso sistema de controle de qualidade. A fábrica está equipada com avançados equipamento de teste, e cada produto passa por aspiração, enchimento de gás e testes de desempenho mecânico antes saindo da fábrica para garantir a qualidade do produto. Como um fornecedor confiável, a Usune oferece serviço pós-venda completo, incluindo orientação de instalação no local, comissionamento, treinamento de manutenção e fornecimento de peças de reposição. Um profissional a equipe técnica responde prontamente às necessidades do usuário, garantindo a operação estável do equipamento a longo prazo.
