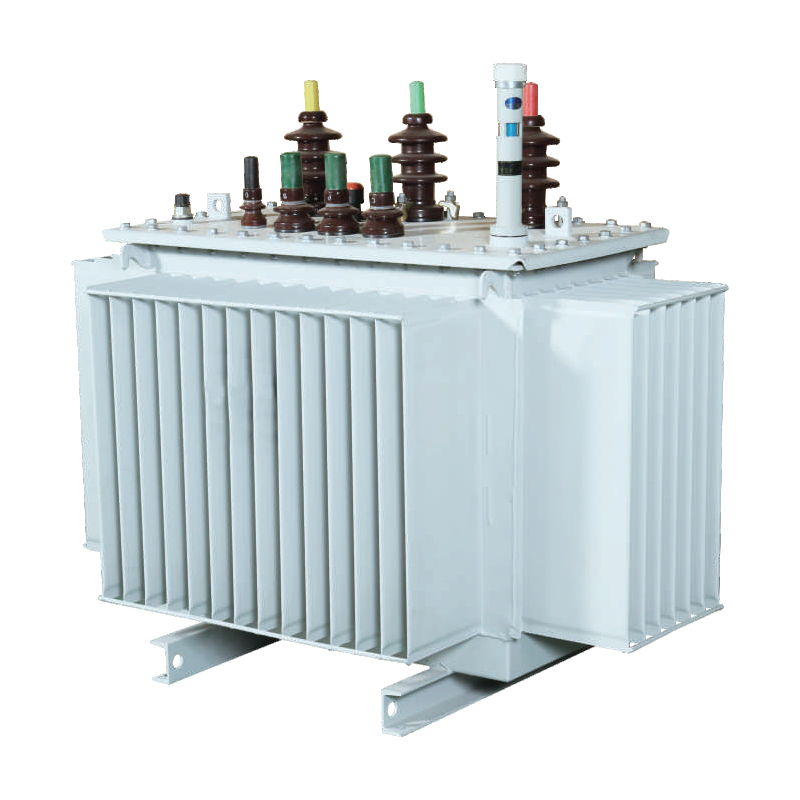

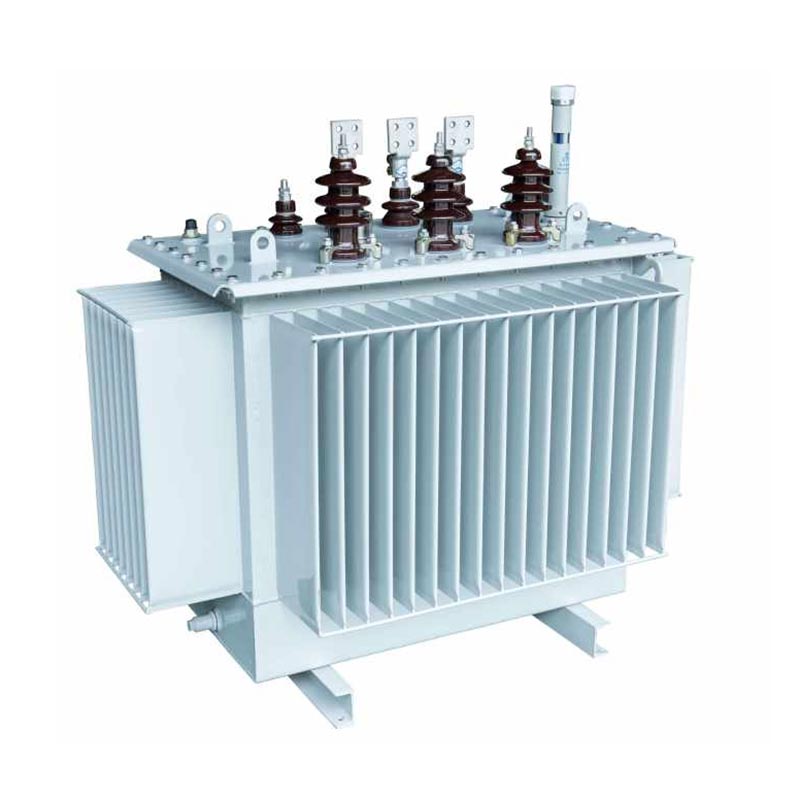

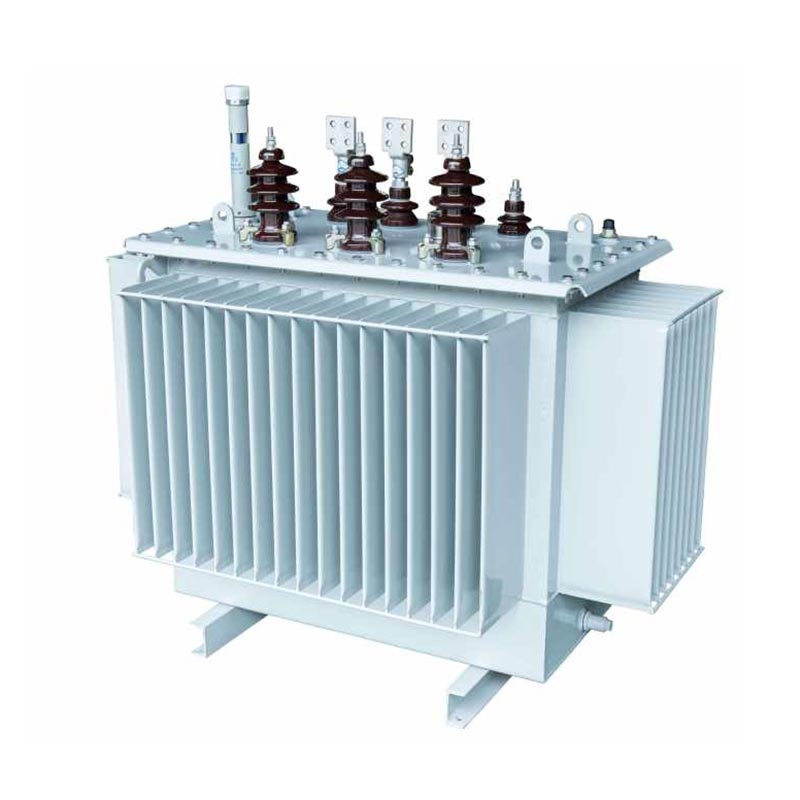

Transformador de distribuição trifásico Onan

O transformador de distribuição USUNE 3 Phase Onan (ONAN) é desenvolvido e fabricado de forma independente pela USUNE, uma fabricante profissional que integra P&D, produção e vendas. Ele é projetado especificamente para o poder necessidades de distribuição de áreas urbanas e rurais modernas e empresas industriais e de mineração, resolvendo problemas como baixa eficiência, alto consumo de energia e baixa estabilidade dos transformadores tradicionais. O produto é fabricado na fábrica padronizada da USUNE, contando com um rigoroso sistema de controle de qualidade para garantir que cada equipamento atende aos padrões internacionais da indústria e pode operar de forma estável sob várias condições operacionais adversas.

O transformador de distribuição trifásico Onan emprega um núcleo enrolado tridimensional com um triângulo equilátero arranjo, eliminando lacunas de ar no circuito magnético, resultando em enrolamentos mais apertados e no menor comprimento possível comprimento do circuito magnético trifásico. A área da seção transversal do pilar central é quase circular, otimizando a estrutura do circuito magnético, reduzindo o consumo de energia e o ruído operacional, alcançando o equilíbrio trifásico e reduzindo os componentes do terceiro harmônico, estabelecendo as bases para uma fonte de alimentação eficiente e estável.

Este produto é adequado para atualizações de redes elétricas urbanas e rurais e cenários de empresas industriais e de mineração, e pode ser perfeitamente combinado com subestações modulares e pré-fabricadas, fornecendo suporte confiável de fornecimento de energia. Como um fornecedor profissional de equipamentos de energia, a USUNE tem ampla experiência em P&D e fabricação e pode fornecer soluções personalizadas de acordo com as necessidades do cliente.

Principais recursos do produto

1. Núcleo

O transformador de distribuição trifásico Onan utiliza chapas de aço silício de grão orientado de alta qualidade com excelente permeabilidade magnética e baixas perdas; utiliza uma máquina de corte transversal alemã GEORG com corte de costura de 45° para garantir precisão do núcleo e reduzir vazamento magnético; as chapas de aço silício são dobradas em círculos de vários estágios seções transversais, otimizando o circuito magnético, reduzindo o ruído e o consumo de energia e melhorando a energia eficiência.

2. Bobinas

A bobina de alta tensão é cilíndrica, enquanto a bobina de baixa tensão é cilíndrica ou tipo folha, melhorando efetivamente resistência a curto-circuito e relâmpagos. O design da bobina é racional, com circuito magnético uniforme distribuição, reduzindo o superaquecimento localizado, prolongando a vida útil e garantindo uma operação estável.

3. Tanque de óleo

Feito de chapa de aço laminada a frio de precisão de alta qualidade, fabricado usando o tanque de óleo corrugado alemão GEORG linha de produção, garantindo resistência estrutural e vedação. A superfície é revestida com um revestimento anticorrosivo, adequado para ambientes agressivos, como plantas petroquímicas, atendendo aos requisitos de proteção ambiental. O estrutura ondulada combina dissipação de calor e adaptabilidade à expansão e contração térmica do óleo, enquanto o o design selado retarda o envelhecimento do óleo e prolonga a vida útil do transformador.

4. Estrutura de Isolamento

O transformador de distribuição trifásico Onan adota uma estrutura de isolamento Classe A com excelente isolamento desempenho, capaz de suportar impactos de alta tensão. As bobinas de alta e baixa tensão são dispostas concentricamente, e o espaçamento da bobina usa uma luva de papelão com uma pequena lacuna de óleo para melhorar o desempenho do isolamento, evitar curtos-circuitos e garantir uma operação segura e estável.

Modelo de produto

O Transformador de Distribuição Onan Trifásico USUNE (ONAN) cobre três níveis de tensão: 10KV, 20KV e 36KV, atendendo diversas necessidades de distribuição de energia. Pode ser personalizado de acordo com a carga real do cliente, especificações principais, e cenário de instalação, fornecendo soluções flexíveis.

Tipo de produto

Benefícios Econômicos e Conservação de Energia

1. Custo de eletricidade (RMB/ano) = [Perda sem carga (kW) + Perda de carga (kW) × (Taxa média de carga)²] × 365 (dias) × 24 (Horas) × Preço da eletricidade
2. Emissões de CO2 = [Perda sem carga (kW) + Perda em carga (kW) × (Taxa média de carga)²] × 365 (dias) × 24 (horas) × Emissão Fator (kg-CO₂/kWh)

As perdas sem carga e com carga do produto são significativamente menores do que os transformadores tradicionais, reduzindo significativamente custos de electricidade dos utilizadores e emissões de CO2. Como fabricante enraizado na China, a USUNE adere ao conceito de verde desenvolvimento, otimiza continuamente o design do produto e promove o desenvolvimento sustentável da indústria de energia.

Cenários de aplicação

1. Atualização da rede elétrica urbana e rural: melhora a estabilidade e a eficiência da rede elétrica, resolvendo problemas de fonte de alimentação insuficiente e alto consumo de energia.

2. Empresas Industriais e de Mineração: Atende à demanda por fonte de alimentação estável e de alta potência, suporta duras ambientes e garante a operação dos equipamentos de produção.

3. Subestações Modulares e Pré-fabricadas: Estrutura compacta, instalação e manutenção convenientes, reduzindo terreno área e custos de construção.

Parâmetros Técnicos

Transformador de distribuição trifásico imerso em óleo série 10kV S11

Nota: Para transformadores com capacidade nominal de 500 kVA e abaixo, a perda de carga acima da rampa na tabela é aplicável a o Dyn11 grupo de conexão, e a perda de carga abaixo da rampa é aplicável ao grupo de conexão Yyn0.

Transformador de distribuição trifásico imerso em ol série 10kV S13

Transformador de distribuição trifásico imerso em óleo série 10kV S14

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

1. Você é uma fábrica ou empresa comercial?

Fábrica, podemos garantir que nosso preço seja razoável e competitivo.

2. Quando posso saber o preço?

Normalmente fazemos o orçamento dentro de 24 horas após receber sua consulta.

3. Podemos imprimir nosso logotipo e nome da empresa nos produtos?

Sim, claro, aceitamos OEM.

4. Qual é o prazo de entrega?

O prazo de entrega depende das quantidades encomendadas, normalmente dentro de 15-20 dias após o recebimento do pagamento.

5. Como está o seu processo de controle de qualidade?

Todos os produtos serão inspecionados a partir dos acessórios, e serão realizados testes de rotina antes de sair nossa fábrica.

6. Como resolver os problemas de qualidade pós-venda?

Tire fotos ou vídeos dos problemas de qualidade e envie-nos para verificação e confirmação, e faremos um solução satisfeita para você dentro de 1-3 dias.

7. Qual é o tempo de garantia?

12 meses a partir da data de envio.
