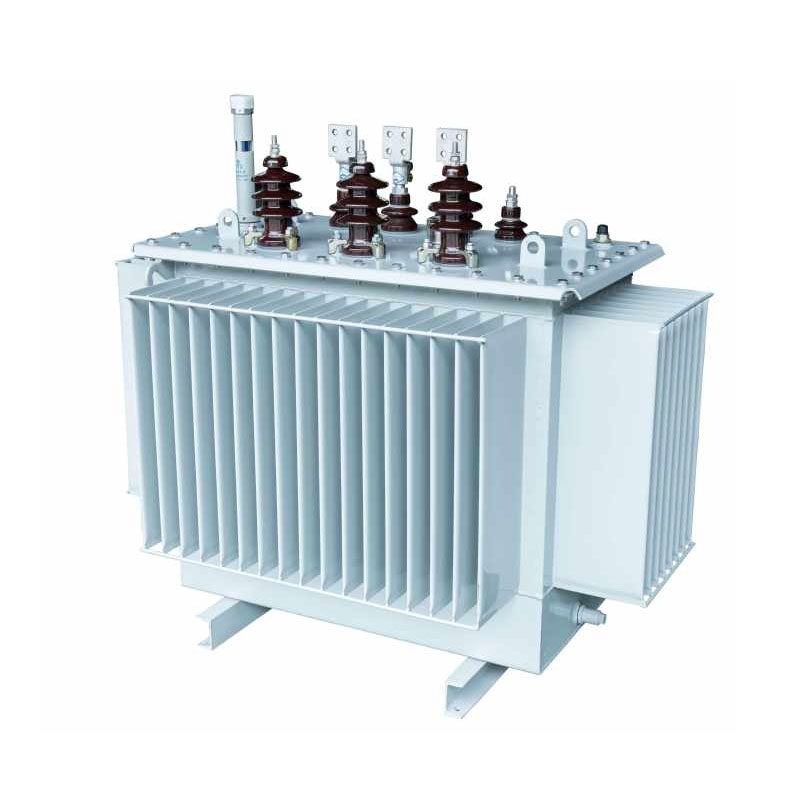

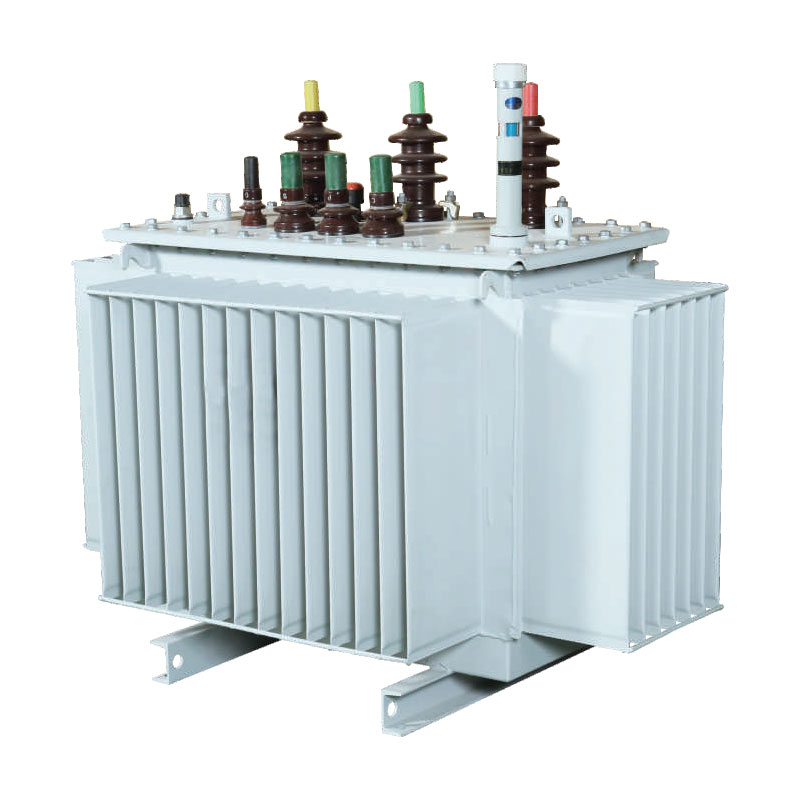

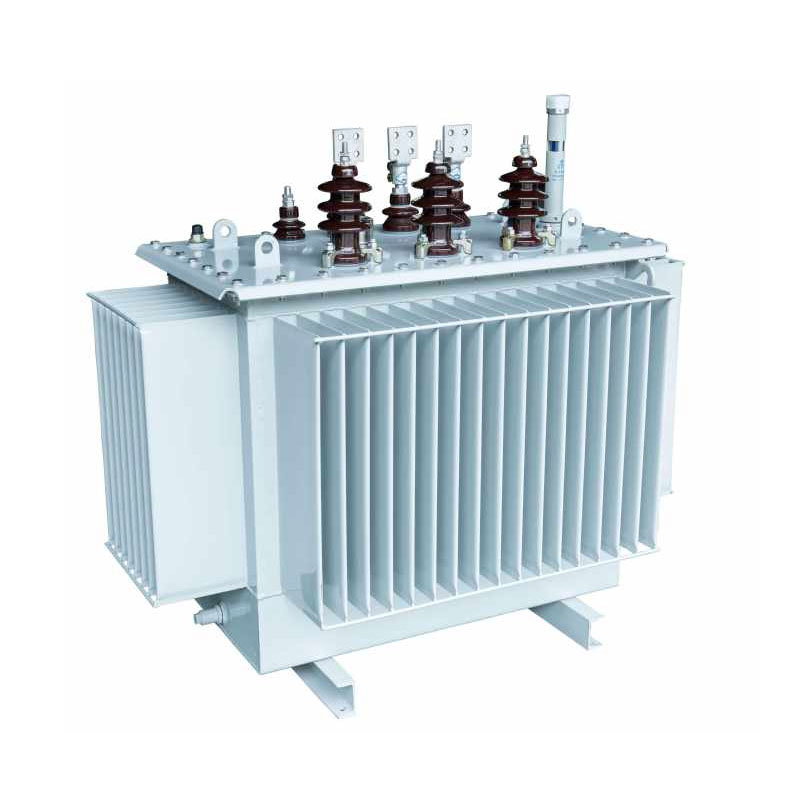

Transformadores de distribuição 2500KVA imersos em líquido

Otimizado para aplicações de distribuição de média tensão de 10kV, 20kV e 36kV, distribuição imersa em líquido Usune 2500kVA os transformadores diferem dos modelos tradicionais de núcleo empilhado, utilizando uma estrutura de núcleo enrolado 3D triangular equilátero, resultando em um sistema de circuito magnético mais eficiente. O projeto alcança um circuito magnético sem intervalos com igual e comprimentos de caminho mínimos em todas as três fases, reduzindo significativamente as perdas sem carga e o ruído operacional, garantindo ao mesmo tempo equilíbrio trifásico de alta precisão e supressão de terceiro harmônico. Combinado com isolamento imerso em óleo maduro tecnologia e design anticorrosivo de nível industrial, os transformadores se adaptam a condições operacionais complexas e totalmente atender aos requisitos de padronização das redes inteligentes modernas.

Fabricados e testados em estrita conformidade com os padrões da indústria, esses transformadores são adequados para atualizações de rede em áreas urbanas e rurais, bem como fornecimento de energia para empresas industriais e de mineração. Eles se integram perfeitamente com transformadores combinados e subestações pré-fabricadas, oferecendo forte versatilidade de aplicação e alta operacionalidade estabilidade.

Principais recursos estruturais e vantagens técnicas

1. Estrutura central otimizada: baixa perda e baixo ruído

O núcleo utiliza chapas de aço silício de grão orientado de alta permeabilidade e baixa histerese. Estes são cortados com precisão usando equipamento de corte transversal alemão GEORG e montado através de um processo de junta contínua de 45°. As folhas são empilhadas formam uma seção transversal circular de várias etapas, eliminando completamente o vazamento magnético e as perdas no entreferro. Isto reduz efetivamente o consumo de energia sem carga e o ruído operacional, garantindo a estabilidade do circuito magnético a longo prazo e desempenho consistente.

2. Design de bobina de alta resistência com excelente resistência a curto-circuito

Os transformadores de distribuição imersos em líquido de 2500kVA apresentam uma configuração de bobina diferenciada: a de alta tensão a bobina utiliza uma estrutura cilíndrica, enquanto a bobina de baixa tensão oferece uma escolha entre cilíndrica e do tipo folha estruturas. Este design aumenta significativamente a resistência do equipamento ao impacto de curto-circuito e estabilidade, evitando efetivamente a deformação da bobina ou danos causados por curtos-circuitos repentinos na rede. Além disso, otimiza a distribuição do campo magnético, garantindo uma operação mais eficiente do circuito magnético e maior potência geral eficiência de transmissão.

3. Tanque de nível industrial que oferece alta durabilidade e versatilidade

O tanque é construído a partir de chapas de aço laminadas a frio de alta precisão, fabricadas em papelão ondulado GEORG especializado linha de produção de tanques. A superfície é acabada com um revestimento anticorrosivo de nível petroquímico que resiste ao óleo, produtos químicos e oxidação, tornando-o adequado para ambientes industriais agressivos e condições operacionais externas. O estrutura ondulada fornece dissipação de calor eficiente enquanto acomoda a expansão e contração térmica do óleo isolante durante a operação. Um design totalmente vedado isola a unidade do ar, retardando significativamente o envelhecimento do óleo isolante e prolongamento da vida útil geral do equipamento.

4. Estrutura de isolamento Classe A garantindo operação segura e estável

O equipamento emprega um sistema de isolamento Classe A com arranjos concêntricos de bobinas de alta e baixa tensão; o O espaço entre bobinas utiliza uma estrutura que combina mangas de papelão com pequenas barreiras de óleo. Esta camada O design de isolamento distribui uniformemente a tensão do campo elétrico e aumenta a resistência geral do isolamento, de forma eficaz evitando quebras de isolamento e falhas de descarga, garantindo assim uma operação segura e de longo prazo sob ambas as condições nominais e condições de carga parcial.

Tipo de produto

Conservação de Energia e Benefícios Econômicos

O transformador de distribuição imerso em líquido Usune 2500kVA oferece vantagens significativas de economia de energia, efetivamente reduzindo os custos operacionais e as emissões de carbono para as empresas. As principais fórmulas de cálculo de benefícios abaixo permitem para a quantificação precisa do valor económico e ambiental:

1.Fórmula do custo anual de eletricidade: Custo anual de eletricidade (CNY/ano) = [Perda sem carga (kW) + Perda de carga (kW) × (Média Fator de carga)²] × 365 dias × 24 horas × Preço da eletricidade
2. Fórmula de emissão de carbono: Emissões anuais de CO₂ = [Perda sem carga (kW) + Perda de carga (kW) × (Fator de carga médio)²] × 365 dias × 24 horas × Fator de emissão de carbono (kg-CO₂/kWh)

Comparado aos transformadores tradicionais de mesma capacidade, este produto apresenta menores perdas em vazio e em carga. A operação a longo prazo reduz continuamente os custos de eletricidade e as emissões de carbono, alinhando-se com o "Carbono Duplo" políticas e padrões corporativos de produção verde, proporcionando ao mesmo tempo excelentes benefícios económicos e ambientais.

Parâmetros Técnicos

Transformador de distribuição trifásico imerso em óleo série 10kV S11

Nota: Para transformadores com capacidade nominal de 500 kVA e abaixo, a perda de carga acima da rampa na tabela é aplicável a o Dyn11 grupo de conexão, e a perda de carga abaixo da rampa é aplicável ao grupo de conexão Yyn0.

Transformador de distribuição trifásico imerso em ol série 10kV S13

Transformador de distribuição trifásico imerso em óleo série 10kV S14

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Caso de aplicação do mundo real

Em 2025, oito transformadores de distribuição imersos em líquido Usune 2500kVA 10kV foram implantados com sucesso em um importante projeto de renovação da rede urbano-rural em Shouguang, Shandong. Estas unidades fornecem energia para modernas estufas agrícolas, parques industriais e áreas residenciais – aplicações que exigem padrões rigorosos de estabilidade de equipamentos, energia eficiência e adaptabilidade ambiental.

Após o comissionamento, as unidades pré-fabricadas da subestação operaram de forma estável durante todo o ano, sem falhas. O ruído operacional medido permaneceu abaixo de 55 dB, o desequilíbrio trifásico foi inferior a 1% e a supressão do terceiro harmônico o desempenho foi excelente. Em comparação com os transformadores legados que substituíram, o projeto alcançou uma redução de 17,8% no perdas totais e economizou mais de CNY 260.000 em custos anuais de eletricidade. O design do tanque totalmente selado elimina problemas relacionado ao envelhecimento e vazamento do óleo isolante; o desempenho anual sem falhas valida totalmente a estabilidade do produto e vantagens de economia de energia em ambientes de rede urbana-rural.

Perguntas frequentes

Q1: Quais níveis de tensão e cenários de aplicação os transformadores de distribuição imersos em líquido Usune 2500kVA suporte?

A linha de produtos cobre níveis de média tensão de 10kV, 20kV e 36kV, tornando-a adequada para redes urbanas-rurais renovações, empreendimentos industriais e de mineração, parques comerciais e cenários de fornecimento de energia residencial. Otimizações especializadas foram implementadas para transformadores combinados e subestações pré-fabricadas, permitindo para atender aos requisitos de instalação e operacionais para ambientes externos, condições industriais adversas e locais compactos de distribuição urbana.

Q2: Quais são as principais vantagens deste produto em comparação com transformadores tradicionais da mesma capacidade?

Existem três vantagens principais: Primeiro, ele utiliza uma estrutura central tridimensional e sem intervalos, resultando em menores perdas e ruído, bem como fonte de alimentação trifásica mais equilibrada e estável. Em segundo lugar, a bobina otimizada e as estruturas dos tanques fornecem resistência superior a curto-circuitos e corrosão, levando a uma menor taxa de falhas do equipamento. Terceiro, o design totalmente vedado e isolado a ar retarda o envelhecimento do óleo isolante, prolongando a vida útil em mais de 20% em comparação com equipamentos tradicionais e reduzindo custos de operação e manutenção a longo prazo.

Q3: Como são os benefícios de economia de energia e redução de carbono dos transformadores de distribuição imersos em líquido de 2500kVA demonstrado na operação real?

O produto minimiza as perdas operacionais na fonte por meio de circuitos magnéticos e projeto estrutural otimizados; as perdas medidas sem carga e com carga superam as dos equipamentos tradicionais que atendem aos padrões nacionais. Baseado em fórmulas padronizadas de consumo de energia e emissão de carbono, a operação a longo prazo reduz consistentemente a eletricidade custos para as empresas. Além disso, a redução das perdas de energia reduz diretamente as emissões de carbono no lado do fornecimento de energia, facilitando atualizações verdes e de baixo carbono para projetos de rede e empresas de manufatura, proporcionando assim tanto valor económico e ambiental.
