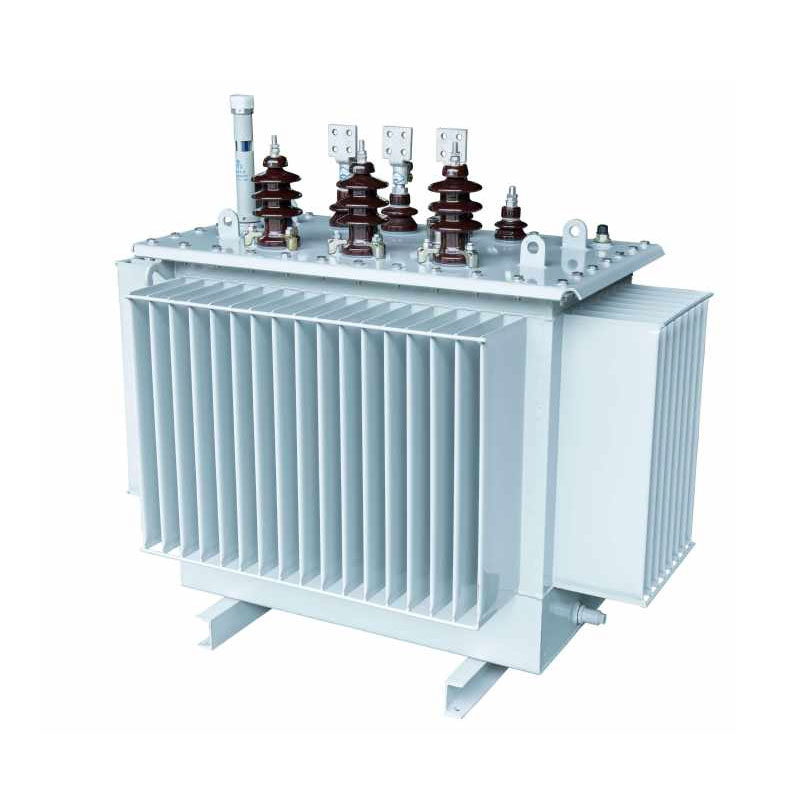

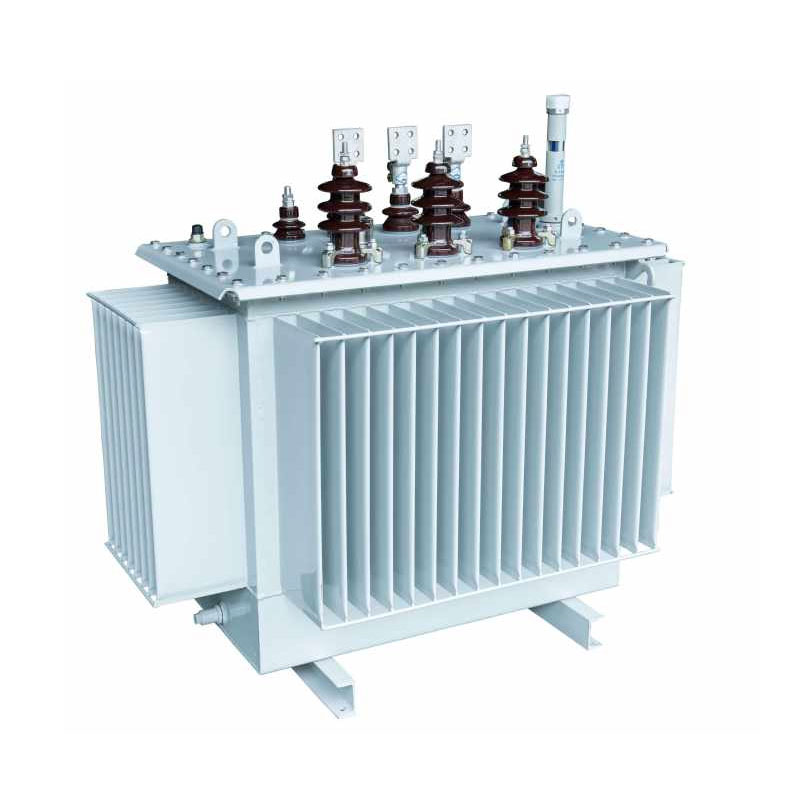

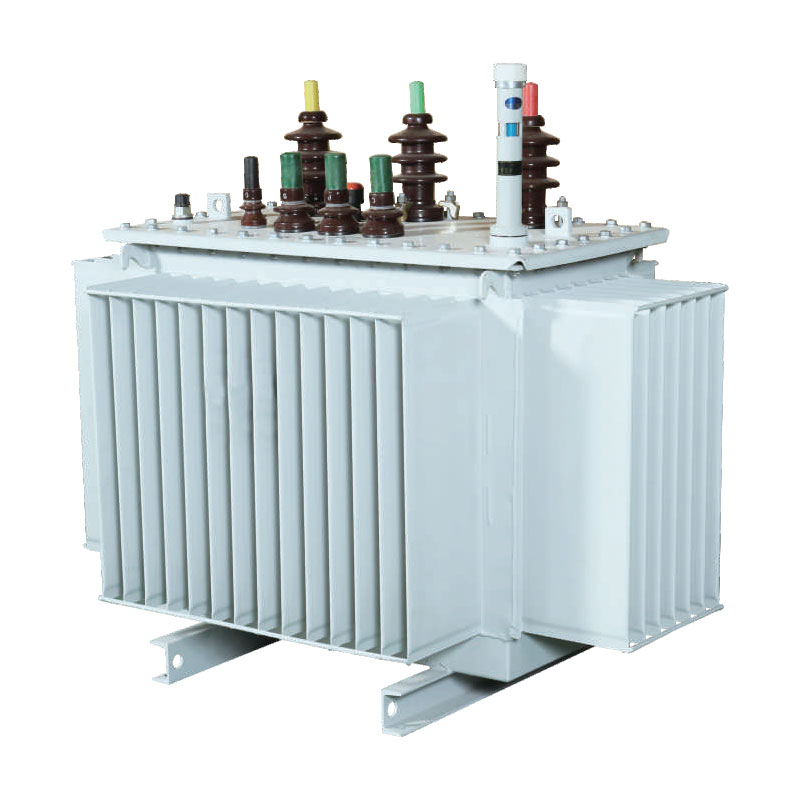

Transformador de distribuição imerso em óleo 1600KVA

O transformador de distribuição imerso em óleo Usune 1600kVA é otimizado para resolver problemas comuns encontrados em transformadores, como altas perdas, ruído excessivo, desequilíbrio trifásico e baixa adaptabilidade ambiental. O núcleo utiliza um layout de ferida 3D formando um triângulo equilátero; o circuito magnético é sem intervalos, com três comprimentos iguais caminhos magnéticos que são minimizados em distância. A secção transversal do pilar central aproxima-se de uma forma circular, significativamente aumentando a eficiência da permeabilidade magnética, reduzindo fundamentalmente as perdas sem carga e o ruído operacional, alcançando precisão equilíbrio trifásico e mitigação de interferência harmônica.

Adequado para aplicações de tensão de 10kV, 20kV e 36kV, o produto é fabricado com precisão em instalações padronizadas e passa por testes rigorosos e abrangentes. Possui desempenho estável, forte resistência à sobrecarga e alta segurança operacional, tornando-o uma escolha ideal para integração com subestações pré-fabricadas ou modulares e um preferido solução para atualizações modernas de redes inteligentes.

Principais recursos estruturais

1. Sistema Central

O núcleo utiliza chapas de aço silício de grãos orientados de alta permeabilidade e baixa perda, processadas com produtos West importados. Equipamento de corte transversal alemão Georg e técnica de emenda de 45° sem costura. As chapas de aço silício são formadas em uma estrutura de seção transversal circular de várias etapas, eliminando completamente as lacunas de ar do circuito magnético e reduzindo perdas de fluxo de vazamento, reduzindo efetivamente o ruído operacional e o consumo de energia sem carga. O núcleo geral a estrutura é compacta e estável com alta resistência à saturação magnética, garantindo equipamento suave e de longo prazo operação.

2. Estrutura sinuosa

O transformador de distribuição imerso em óleo de 1600kVA emprega um projeto de enrolamento diferenciado: o enrolamento de alta tensão apresenta uma estrutura cilíndrica, enquanto o enrolamento de baixa tensão suporta tanto o tipo cilíndrico quanto o tipo folha configurações. Este design aumenta significativamente a resistência do equipamento a curtos-circuitos e raios greves, evitando a deformação da bobina ou danos causados por surtos de corrente. O arranjo concêntrico de altos e bobinas de baixa tensão otimizam a distribuição do circuito magnético, garantindo transmissão de energia mais uniforme e melhorando de forma abrangente a eficiência operacional geral.

3. Estrutura do Tanque

O tanque é fabricado em aço laminado a frio de alta precisão usando uma linha de produção especializada de tanques corrugados. Sua superfície possui acabamento com revestimento anticorrosivo de grau petroquímico, oferecendo resistência de longo prazo a óleo e erosão química, tornando-o adequado para vários ambientes industriais agressivos. A estrutura ondulada serve dupla finalidade: facilita a dissipação eficiente do calor para estabilizar o aumento da temperatura durante a operação em plena carga ao mesmo tempo que acomoda a expansão e contração térmica do óleo do transformador. A estrutura totalmente selada isola a unidade do ar, retardando o envelhecimento do óleo isolante e ampliando significativamente a vida útil do equipamento vida útil.

4. Estrutura de Isolamento

A unidade emprega um sistema de isolamento Classe A, caracterizado por alta rigidez dielétrica e excelente resistência a altas temperaturas. Com as bobinas de alta e baixa tensão dispostas concentricamente, a folga entre as bobinas utiliza uma estrutura composta - combinando revestimento de tubo de papel com pequenas lacunas de óleo - para otimizar o interno layout de isolamento e eliminar "zonas mortas" de isolamento. Isto efetivamente aumenta a capacidade de suportar tensão e estabilidade do isolamento, evitando quebra dielétrica e falhas de descarga, garantindo assim segurança e confiabilidade operação de longo prazo.

Tipo de produto

Benefícios Econômicos e Conservação de Energia/Redução de Emissões

O transformador de distribuição imerso em óleo Usune 1600kVA oferece excelente desempenho de economia de energia, reduzindo significativamente os custos anuais de eletricidade e as emissões de carbono para os usuários. As seguintes fórmulas básicas permitem a quantificação precisa do valor operacional do equipamento:
1. Fórmula do custo anual de eletricidade: Custo anual (CNY/ano) = [Perda sem carga (kW) + Perda de carga (kW) × (Fator de carga médio)²] × 365 dias × 24 horas × Preço da eletricidade
2. Fórmula de emissão de carbono: Emissões anuais de CO₂ = [Perda sem carga (kW) + Perda de carga (kW) × (Fator de carga médio)²] × 365 dias × 24 horas × Fator de emissão de carbono (kg-CO₂/kWh)
Comparado aos transformadores tradicionais com as mesmas especificações, este produto apresenta menores perdas sem carga e com carga. Sob condições operacionais industriais típicas, com um fator de carga médio de 60%, esta unidade alcança economias significativas de eletricidade, reduzindo diretamente os custos corporativos de energia e diminuindo as emissões de carbono. Alinha-se com os requisitos da política de “Carbono Duplo”, criando valor económico e ambiental para os utilizadores.

Parâmetros Técnicos

Transformador de distribuição trifásico imerso em óleo série 10kV S11

Nota: Para transformadores com capacidade nominal de 500 kVA e abaixo, a perda de carga acima da rampa na tabela é aplicável a o Dyn11 grupo de conexão, e a perda de carga abaixo da rampa é aplicável ao grupo de conexão Yyn0.

Transformador de distribuição trifásico imerso em ol série 10kV S13

Transformador de distribuição trifásico imerso em óleo série 10kV S14

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Caso de aplicação do mundo real

Como fornecedor profissional e confiável de equipamentos de energia, o transformador de distribuição imerso em óleo de 1600kVA 10kV da Usune foi implantado com sucesso em um projeto de renovação da rede urbano-rural na cidade de Donghai, Lufeng, Guangdong. A instalação resolveu eficazmente questões locais relativas à capacidade insuficiente de energia e ao fornecimento instável.

Antes da modernização, o equipamento de distribuição tradicional da área não tinha capacidade suficiente; durante o pico do verão demanda, problemas como quedas de tensão e desligamentos induzidos por sobrecarga eram comuns, afetando gravemente a eletricidade residencial uso e operações de pequenas e microempresas. Em 2026, o departamento local de fornecimento de energia iniciou uma atualização da rede projeto. Após uma comparação multidimensional do desempenho do produto, capacidades de economia de energia e desempenho operacional estabilidade, eles selecionaram o transformador de distribuição imerso em óleo de alta eficiência da Usune.

O projeto utilizou um modelo de instalação de subestação pré-fabricada. Uma vez comissionado, o equipamento - caracterizado por baixas perdas, baixo ruído e excelente equilíbrio trifásico – eliminaram efetivamente os gargalos no fornecimento de energia da região. A unidade opera de forma estável sob condições de verão de alta temperatura e alta carga, sem ruído anormal ou harmônico interferência. Os dados medidos mostram que as perdas do equipamento são muito inferiores às dos transformadores padrão que atendem benchmarks nacionais; os custos anuais da eletricidade da rede caíram mais de 18%, acompanhados por uma redução nas emissões de carbono. Esta fonte de alimentação estável garante eletricidade confiável para os residentes e produção contínua para processamento local empresas, estabelecendo o projecto como uma referência para renovações da rede com poupança de energia no leste de Guangdong.

Perguntas frequentes

Q1: Para quais cenários o transformador de distribuição imerso em óleo Usune 1600kVA é adequado?

A linha de produtos cobre níveis de tensão de 10kV, 20kV e 36kV, oferecendo adaptabilidade excepcional. É principalmente usado para atualizações de redes urbano-rurais, distribuição de energia para empresas industriais e de mineração e implantação em ambientes industriais agressivos, como fábricas de produtos químicos e de processamento de alimentos. É compatível com pré-fabricados gabinetes e subestações combinadas, e atende às demandas de fornecimento de alta potência de cenários como engenharia de túneis projetos e grandes complexos comerciais.

Q2: Quais são as principais vantagens deste transformador em comparação com os produtos tradicionais?

Comparado aos transformadores tradicionais da mesma capacidade, este produto oferece quatro vantagens principais: primeiro, o 3D o design do núcleo enrolado com um circuito magnético sem intervalos resulta em perdas mais baixas e ruído reduzido; segundo, o otimizado a bobina e a estrutura de isolamento fornecem resistência superior a curto-circuito e maior segurança operacional; terceiro, o O tanque de óleo corrugado de nível industrial e resistente à corrosão é adequado para condições operacionais adversas e garante um vida útil mais longa; e quarto, o balanceamento trifásico preciso suprime harmônicos de terceira ordem, garantindo mais qualidade de fonte de alimentação estável.

Q3: Qual é a vida útil e o custo de manutenção a longo prazo do transformador de distribuição imerso em óleo de 1600kVA?

O equipamento possui estrutura de tanque de óleo totalmente vedada que isola a unidade do ar, retardando assim o envelhecimento do óleo isolante e permitindo uma vida útil superior a 20 anos. Com um design maduro e confiável e extremamente baixa taxa de falhas, a unidade não requer manutenção frequente - apenas verificações periódicas do nível de óleo e operação ruído é necessário. Em comparação com os transformadores tradicionais, reduz significativamente os custos de mão-de-obra e materiais associados com operação e manutenção, oferecendo uma relação custo-benefício superior durante todo o seu ciclo de vida.
