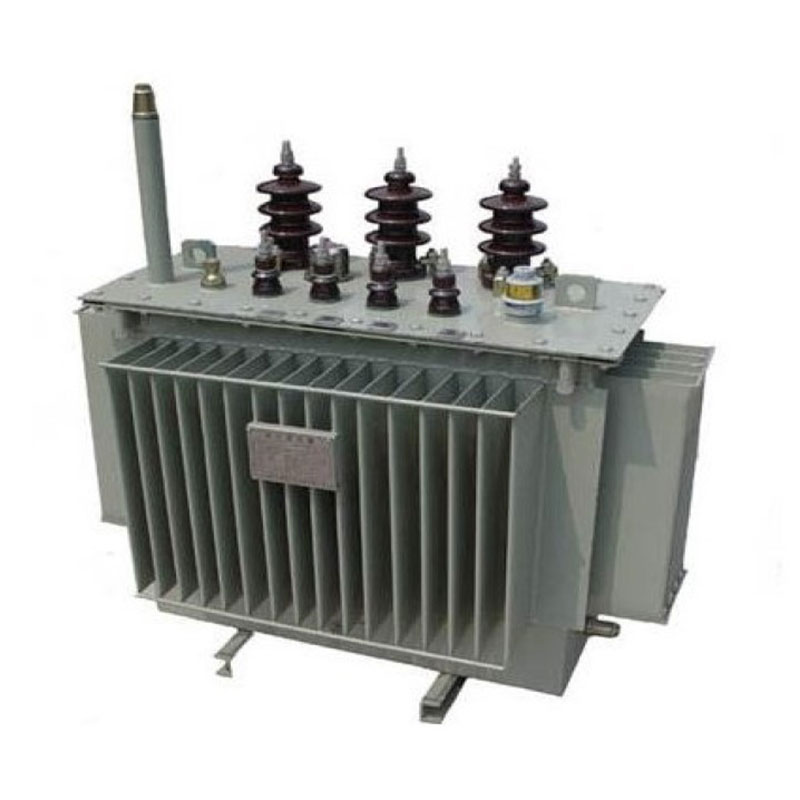

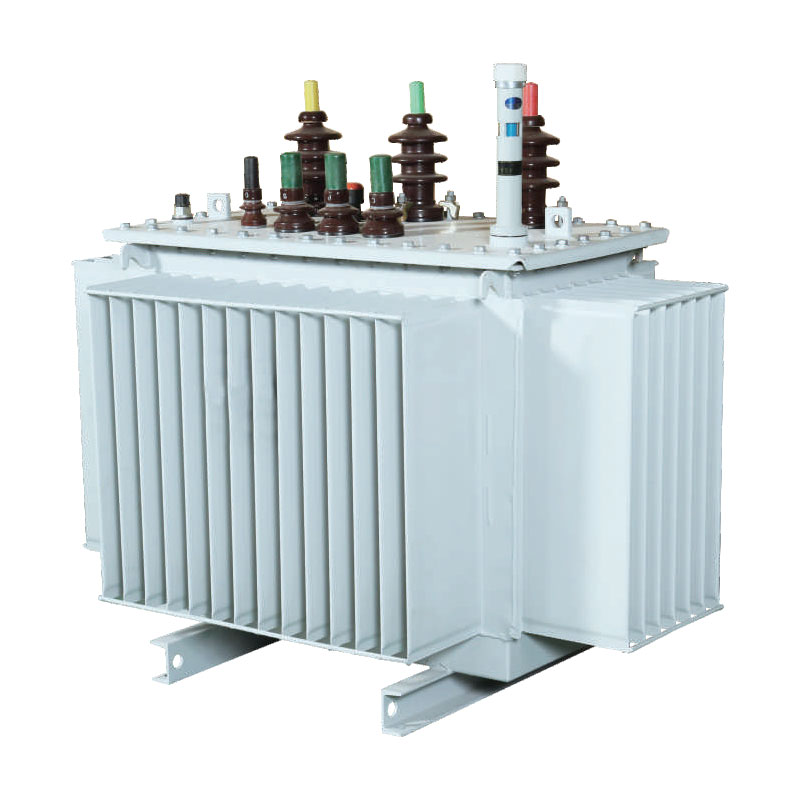

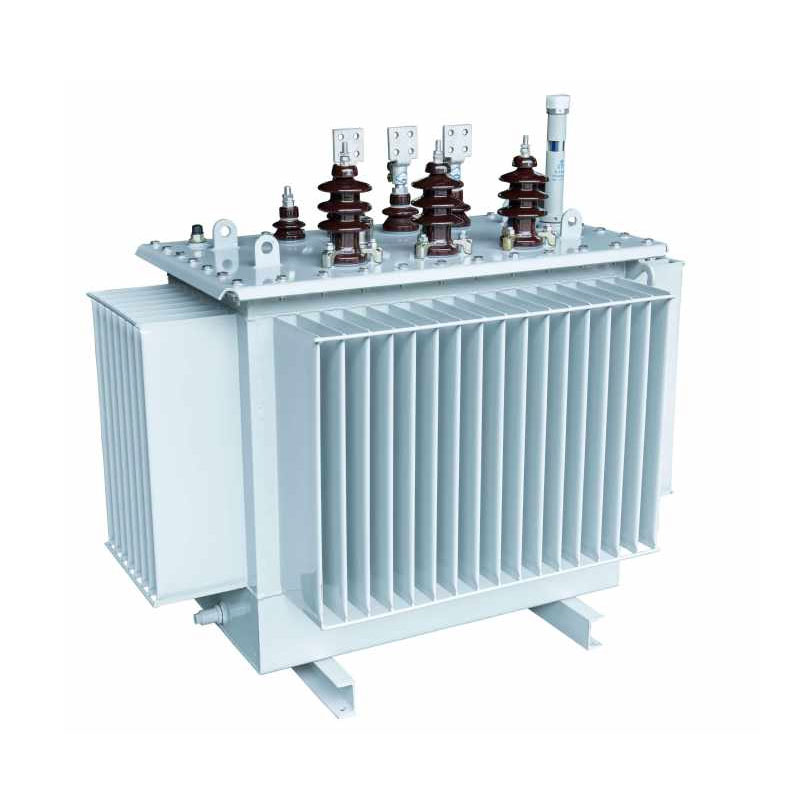

Transformador auto-resfriado imerso em óleo 630kVA

Este transformador auto-resfriado imerso em óleo de 630kVA representa uma nova geração de distribuição de alto desempenho transformadores. Seu núcleo utiliza um design de ferida 3D baseado em uma configuração de triângulo equilátero, garantindo o menor e caminhos magnéticos de comprimento igual para todas as três fases com entreferros zero, enquanto a seção transversal da coluna central se aproxima de um círculo. Comparado ao equipamento tradicional, reduz efetivamente as perdas e o ruído, atinge equilíbrio trifásico, suprime terceiros harmônicos e oferece desempenho elétrico significativamente otimizado.

Suportando níveis de tensão de 10kV, 20kV e 36kV, a unidade emprega um método de auto-resfriamento imerso em óleo que não requer equipamento de refrigeração externo, garantindo fácil operação e manutenção, bem como forte adaptabilidade a vários trabalhos condições. É amplamente utilizado em redes urbanas e rurais, empresas industriais e de mineração e subestações integradas aplicações. Apoiada por uma cadeia de fornecimento madura, a Usune - um fornecedor confiável de equipamentos de energia - fornece soluções padronizadas e produtos de alta qualidade e serviços de suporte abrangentes para clientes globais.

Principais recursos estruturais e vantagens técnicas

1. Núcleo de alta precisão e baixa perda

O núcleo é construído a partir de chapas de aço silício de grãos orientados de alta permeabilidade, processadas usando GEORG importado equipamento de corte transversal e uma técnica de emenda contínua de 45° para eliminar completamente as lacunas de ar do circuito magnético. O as folhas são formadas em uma seção transversal circular de várias etapas, reduzindo significativamente a relutância magnética, sem carga perdas e ruído operacional. Este projeto resolve problemas comuns aos transformadores tradicionais - como transformadores trifásicos desequilíbrio e altas perdas - garantindo assim uma operação de longo prazo e baixo consumo.

2. Estrutura de bobina de alta resistência e resistente a impactos

O enrolamento de alta tensão utiliza uma estrutura cilíndrica, enquanto o enrolamento de baixa tensão oferece uma escolha entre configurações cilíndricas e de folha para atender condições operacionais específicas. Este design otimiza o fluxo magnético distribuição, aumentando efetivamente a resistência do equipamento a curtos-circuitos e descargas atmosféricas enquanto evitando superaquecimento localizado. Garante estabilidade operacional superior e resistência a interferências, tornando-o adequado para ambientes complexos, como instalações industriais e redes elétricas externas.

3. Tanque de óleo corrugado durável e resistente à corrosão

O tanque é fabricado em aço laminado a frio de precisão usando uma linha de produção especializada de tanques corrugados e apresenta um revestimento de superfície anticorrosivo, permitindo resistir a condições adversas, como exposição a óleo e corrosão química. O design corrugado combina dissipação de calor eficiente com deformação adaptativa capacidades; acomoda a expansão e contração térmica do óleo isolante, mantém um ar completo vedação para retardar o envelhecimento do óleo e prolongar significativamente a vida útil do equipamento.

4. Estrutura de isolamento de alta segurança

O transformador auto-resfriado imerso em óleo de 630kVA emprega uma estrutura de isolamento Classe A com alto e concêntrico enrolamentos de baixa tensão. O isolamento entre bobinas utiliza um design composto - combinando mangas de papelão com pequenas lacunas de óleo – para garantir alta rigidez dielétrica e excelente desempenho de vedação. Este design atenua efetivamente riscos de segurança, como vazamentos, curtos-circuitos e quebra de isolamento, suporta operação contínua 24 horas e está em conformidade com os padrões nacionais de segurança de energia.

Tipo de produto

Conservação de Energia e Análise de Benefícios Econômicos

O transformador auto-resfriado imerso em óleo de 630kVA oferece recursos excepcionais de economia de energia e redução de carbono. Fórmulas padronizadas permitem o cálculo preciso dos custos anuais de eletricidade e das emissões de carbono, fornecendo suporte baseado em dados para atualizações corporativas de eficiência energética e gerenciamento de custos. As fórmulas básicas são as seguintes:

1. Fórmula do custo anual de eletricidade: Custo anual de eletricidade (CNY/ano) = [Perda sem carga (kW) + Perda de carga (kW) × (Média Fator de carga)²] × 365 × 24 × Preço da eletricidade
2. Fórmula anual de emissão de CO₂: Emissões anuais de carbono (kg) = [Perda sem carga (kW) + Perda com carga (kW) × (Carga média Fator)²] × 365 × 24 × Fator de emissão de carbono (kg-CO₂/kWh)

Comparado aos transformadores tradicionais e desatualizados, este produto apresenta menores perdas sem carga e com carga, significativamente reduzindo os custos de eletricidade e as emissões de carbono em alinhamento com políticas de atualização de energia verde. Oferece alta rentabilidade para operação a longo prazo e um curto período de retorno, proporcionando valor económico e ambiental.

Parâmetros Técnicos

Transformador de distribuição trifásico imerso em óleo série 10kV S11

Nota: Para transformadores com capacidade nominal de 500 kVA e abaixo, a perda de carga acima da rampa na tabela é aplicável a o Dyn11 grupo de conexão, e a perda de carga abaixo da rampa é aplicável ao grupo de conexão Yyn0.

Transformador de distribuição trifásico imerso em ol série 10kV S13

Transformador de distribuição trifásico imerso em óleo série 10kV S14

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Casos de aplicação do mundo real

1. Projeto de atualização da rede urbana e rural

Num projeto de atualização da rede rural em Zhejiang, equipamentos obsoletos e com elevadas perdas foram substituídos em lotes. Endereçamento questões como flutuações significativas de carga, desequilíbrio trifásico e harmônicos excessivos, isso produto - aproveitando as vantagens de um núcleo enrolado 3D para estabilização e equilíbrio de tensão - fundamentalmente melhorado qualidade da fonte de alimentação. As medições de campo mostraram uma redução de mais de 30% na perda sem carga por unidade e uma queda de 40% na a taxa de falha da fonte de alimentação para a área de distribuição. A unidade é adequada para operações rurais complexas condições, facilitando atualizações da rede energeticamente eficientes.

2. Projeto de estação de carregamento de caminhões pesados

Uma estação de carregamento de caminhões pesados em Suzhou implantou diversas unidades deste modelo de transformador para dar suporte operações que envolvem o arranque/paragem frequente de pilhas de carregamento e mudanças bruscas de carga. Com excelente calor desempenho de dissipação (auto-resfriamento imerso em óleo), o transformador mantém a bobina estável e controlável temperaturas durante a operação em plena carga sem desarmes relacionados a superaquecimento. Isso garante 24 horas ininterruptas operação da estação, reduzindo efetivamente os custos associados à manutenção e ao tempo de inatividade.

Perguntas frequentes

Q1: Quais níveis de tensão e cenários de aplicação são compatíveis com o auto-resfriado imerso em óleo Usune 630kVA transformador?

O produto suporta todas as classificações convencionais de alta tensão (10kV, 20kV e 36kV) e é adequado para aplicações como atualizações da rede urbana e rural, distribuição de energia industrial e de mineração, estações de carregamento e subestações pré-fabricadas ou modulares. Possui um design de auto-resfriamento imerso em óleo, sem ventilador, adequado para ambientes externos instalação; é resistente a temperaturas extremas, poeira e corrosão leve, oferecendo adaptabilidade excepcional a diversas condições de operação.

Q2: Quais são as vantagens específicas de economia de energia deste transformador e como ele reduz custos?

O principal recurso de economia de energia do produto é sua estrutura de núcleo 3D sem lacunas, que reduz significativamente a resistência magnética. circuito, sem carga e perdas de carga, ao mesmo tempo em que reduz efetivamente as perdas harmônicas e relacionadas ao calor. Sob padrão condições de operação, reduz o consumo geral de energia em 20% a 30% em comparação com equipamentos convencionais do mesma capacidade. Isto leva a poupanças significativas nos custos anuais de electricidade e à redução das emissões de carbono, alinhando com políticas de energia verde e proporcionando excelentes benefícios económicos a longo prazo.

Q3: Quais são as vantagens em relação à vida útil do equipamento e à operação e manutenção diária (O&M)?

O equipamento utiliza um tanque de óleo corrugado isolado a ar e materiais de isolamento anticorrosivo Classe A, que retarda significativamente o envelhecimento do óleo e da própria unidade, resultando em uma vida útil mais longa do que o padrão transformadores. Possui uma baixa taxa de falhas e forte resistência a choques e interferências. Manutenção de rotina requer apenas verificações periódicas dos níveis de óleo e do status do isolamento, tornando a operação e manutenção simples e econômica – ideal para cenários que exigem operação ininterrupta e de longo prazo.
