Com o desenvolvimento contínuo de sistemas de energia industriais, usinas de energia e instalações elétricas exigem soluções mais seguras e confiáveis para isolamento de energia durante a manutenção de equipamentos.Chaves seccionadoras de alta tensãodesempenham um papel essencial na garantia da segurança elétrica, fornecendo isolamento confiável e melhorando a eficiência da manutenção.

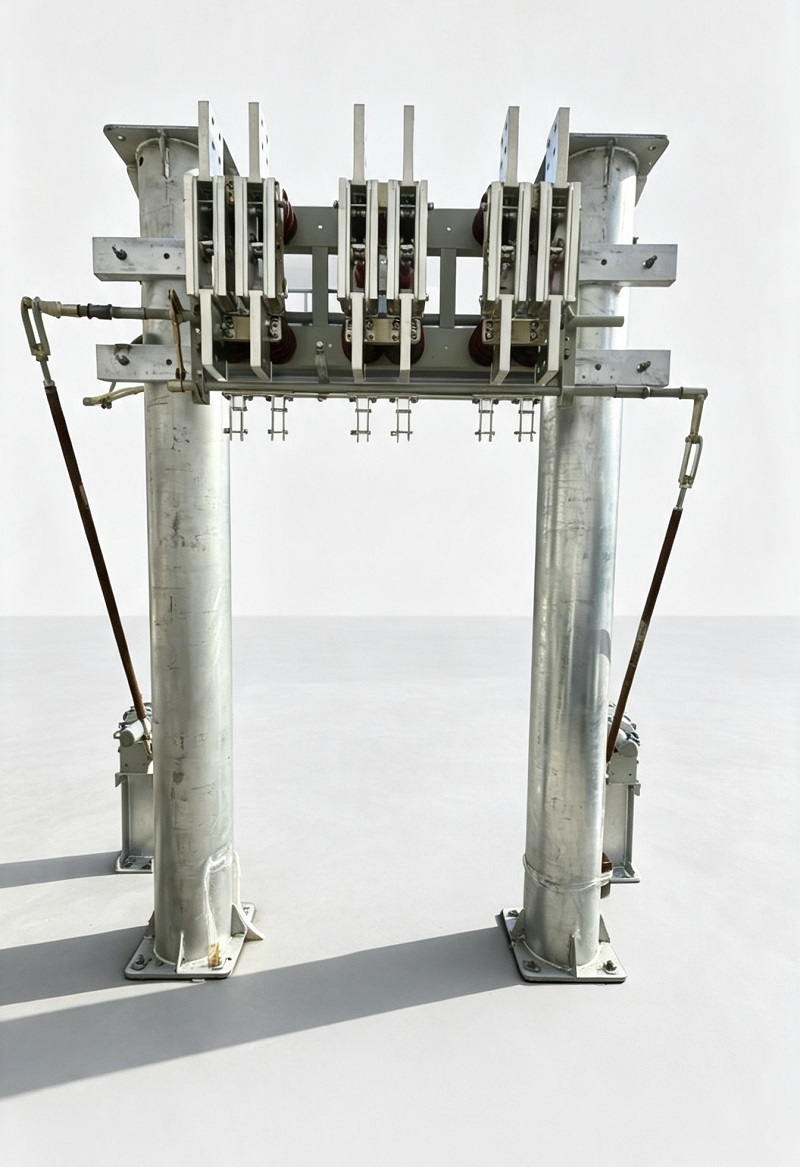

A chave seccionadora interna de alta tensão da série GN22-6 é um dispositivo elétrico de alta tensão de nova geração desenvolvido para sistemas de energia de média tensão. Ao integrar tecnologia avançada de transmissão mecânica, estruturas de contato otimizadas e componentes condutores de alta resistência, a série GN22-6 oferece desempenho de isolamento confiável para grandes usinas de energia e aplicações elétricas industriais.
A chave seccionadora interna de alta tensão GN22-6 é usada principalmente em grandes usinas de energia e sistemas elétricos para isolar fontes de alimentação durante a inspeção e manutenção de equipamentos. O produto pode ser configurado como três unidades monopolares independentes ou como um conjunto tripolar integrado, proporcionando opções de instalação flexíveis para diferentes requisitos do sistema de energia.
A chave seccionadora e seu mecanismo operacional correspondente estão em conformidade com GB 1985 (Alternating CurrentChaves seccionadoras de alta tensãoe chaves de aterramento), garantindo desempenho confiável e compatibilidade com padrões de equipamentos elétricos de alta tensão.
| Item | Requisito Técnico |
|---|---|
| Altitude | ≤1000m |
| Temperatura ambiente | -25℃ ~ +40℃ |
| Umidade relativa | ≤90% (a +25℃) |
| Ambiente de instalação | Nenhum gás corrosivo severo, névoa salina, poeira, substâncias explosivas ou erosivas |
| Condição de vibração | Nenhuma vibração severa frequente |
A série GN22-6 adota uma estrutura de lâmina de três pólos. Os componentes condutores de cada pólo são fixados na estrutura de base através de isoladores de poste ou isoladores de bucha, garantindo suporte mecânico estável e desempenho de isolamento elétrico.
As lâminas do interruptor são fabricadas a partir de placas de cobre espessadas com tecnologia de usinagem de precisão, melhorando a qualidade da superfície e a condutividade elétrica dos componentes condutores. A estrutura de contato otimizada proporciona desempenho de conexão confiável e capacidade de autolimpeza durante a operação, ajudando a reduzir a resistência de contato e a melhorar a estabilidade do serviço.

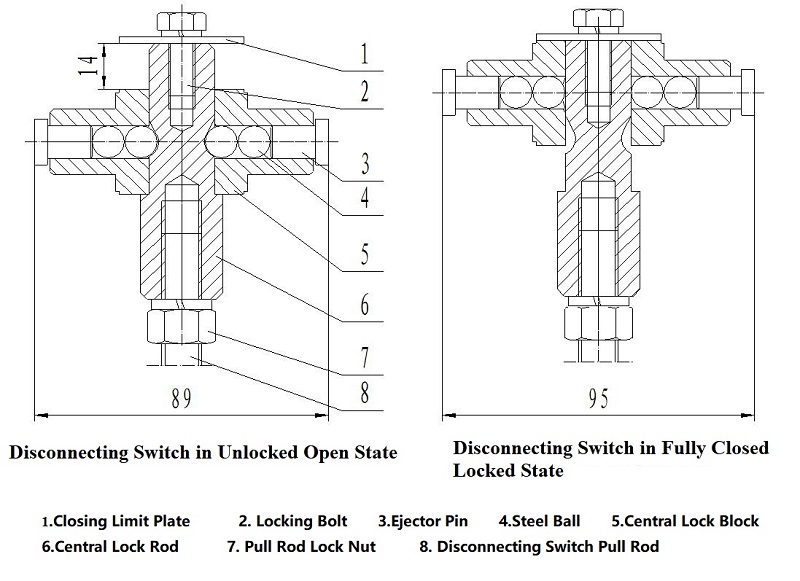

Diferente dos mecanismos tradicionais de chave seccionadora, a série GN22-6 adota um mecanismo de fechamento e travamento de duas etapas especialmente projetado para resolver o desafio comum entre alta pressão de contato e torque operacional.
Durante a primeira rotação de 80° do eixo principal, a lâmina da chave se move da posição totalmente aberta para a posição preliminar fechada.
Durante a rotação de 10° seguinte, o mecanismo do bloco de travamento aciona a haste de travamento central, as esferas de aço e os pinos ejetores. As placas de trava magnética amplificam a força através de uma estrutura de alavanca, aumentando o impulso aproximadamente 5,5 vezes e gerando forte pressão de contato na lâmina do interruptor.
Esta estrutura inovadora oferece:
A série GN22-6 suporta vários requisitos de corrente nominal, tornando-a adequada para distribuição de energia de alta corrente e aplicações de isolamento de manutenção.
| Modelo | Tensão nominal (kV) | Tensão Máxima de Operação (kV) | Tensão suportável de frequência de energia de 1 minuto (kV) | Corrente nominal (A) | Corrente de Estabilidade Dinâmica (kA) | Corrente de estabilidade térmica 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Notas: GN22-10 representa o tipo de montagem plana; C representa o tipo através da parede; D representa o tipo de aterramento.
A chave seccionadora GN22-6 suporta métodos de instalação horizontal, vertical e inclinado, permitindo integração flexível em diferentes sistemas elétricos.
Os mecanismos operacionais compatíveis incluem:
| Corrente nominal | Torque operacional máximo |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Para manter um desempenho estável, inspeções e manutenções regulares devem ser realizadas após o comissionamento. Os procedimentos de manutenção recomendados incluem:
| Componente | Material recomendado |
|---|---|
| Movendo Componentes | Graxa Lubrificante ZG-1 |
| Proteção de superfície de contato | Petrolato Industrial SYB1607 |
À medida que os sistemas elétricos continuam a se desenvolver em direção a maior capacidade e maior confiabilidade, a tecnologia avançada de chaves seccionadoras tornou-se cada vez mais importante para a segurança de energia e manutenção de equipamentos.
Com capacidade de alta corrente, estruturas de contato otimizadas e design mecânico confiável, a chave seccionadora interna de alta tensão GN22-6 fornece uma solução de isolamento confiável para usinas de energia, subestações e sistemas elétricos industriais.
Ao melhorar a segurança operacional e a confiabilidade do equipamento, a série GN22-6 apoia a modernização e o desenvolvimento estável da infraestrutura de energia de média tensão.
