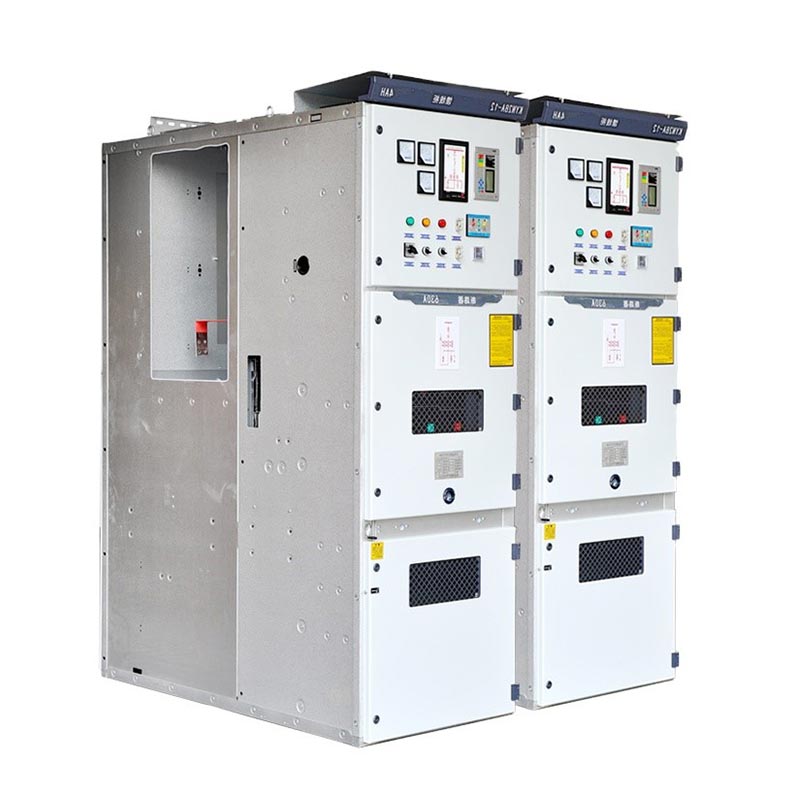

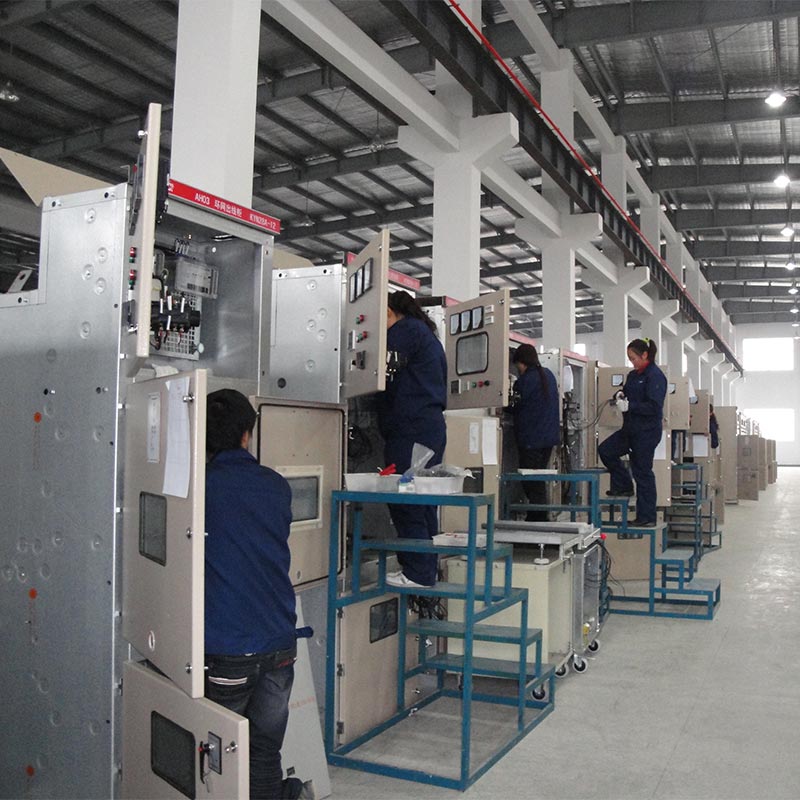

O painel Usune Kyn28 6kV é um painel interno blindado extraível em metal fechado, adequado para 3,6kV~12kV níveis de tensão, sistemas de energia CA trifásicos de 50/60 Hz e é um dispositivo central de controle e proteção na energia processo de transmissão e distribuição. Desenvolvido e fabricado de forma independente pela Zhejiang Usune Electric, este produto integra conceitos de design avançados e processos de fabricação maduros, equilibrando segurança, confiabilidade e praticidade. Ele atende às necessidades de distribuição de energia de sistemas segmentados de barramento único e de barramento único, alcançando grande escala aplicação nas indústrias de energia, metalurgia, química e construção, contribuindo para a segurança e eficiência operação de sistemas de energia globais com desempenho estável.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Parâmetros técnicos principais

Projeto estrutural e recursos principais

1. Design modular removível

O componente central do painel Kyn28 de 6kV, o disjuntor a vácuo (compatível com VS1, VD4, etc.), está instalado em um carrinho móvel. Para manutenção de rotina, testes ou substituição, apenas o carrinho do disjuntor precisa ser removido para operação, sem necessidade de desenergizar todo o gabinete, reduzindo significativamente o tempo de manutenção e reduzindo o impacto de quedas de energia. O carrinho é universal e pode ser substituído rapidamente, melhorando o sistema eficiência de operação e manutenção.

2. Estrutura Compartimentada Revestida de Metal

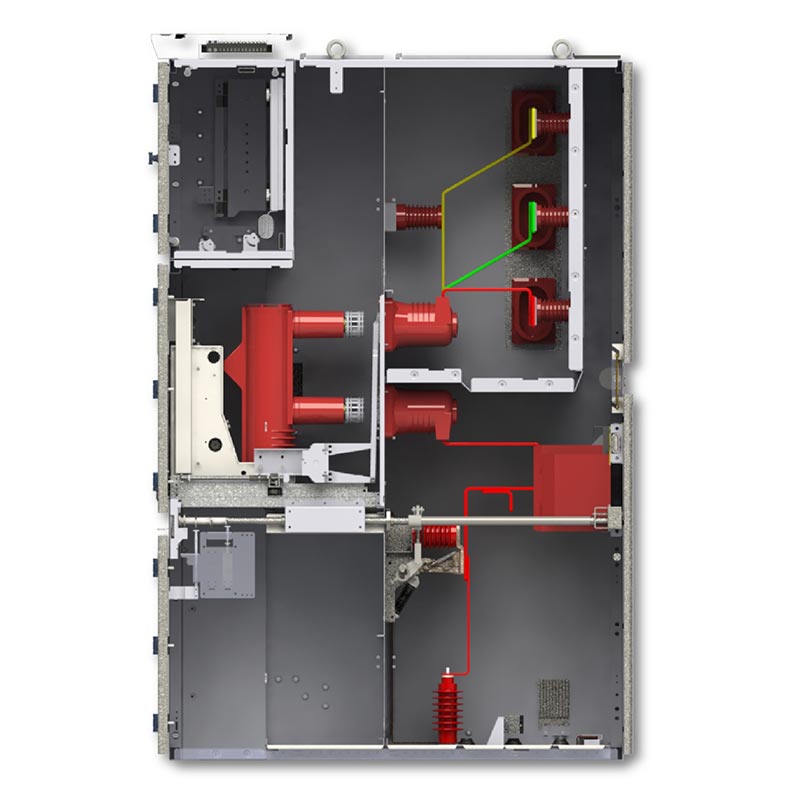

O gabinete Kyn28 Switchgear 6kV é dividido em quatro compartimentos independentes por divisórias metálicas: um barramento compartimento, um compartimento de disjuntor, um compartimento de cabos e um compartimento de instrumentos de baixa tensão. Cada os componentes ativos do compartimento são completamente isolados, evitando efetivamente a propagação de fase a fase e falhas de curto-circuito fase-terra, evitando falhas em cascata, reduzindo o risco de choque elétrico durante manutenção e melhoria da segurança operacional dos equipamentos.

3. Proteção abrangente de intertravamento de cinco prevenção

Equipado com um sistema de intertravamento duplo mecânico + elétrico de cinco prevenção, eliminando a operação incorreta em seu fonte:

- Evita abertura ou fechamento acidental de disjuntores;

- Evita empurrar/retirar o carrinho do disjuntor sob carga;

- Evita o fechamento da chave de aterramento enquanto esta estiver energizada;

- Evita energização acidental quando a chave de aterramento está fechada;

- Impede a entrada acidental em um compartimento energizado.

4. Compacto, eficiente e facilmente expansível

O gabinete possui estrutura compacta, economizando espaço de instalação. Seu design modular permite uma combinação flexível e expansão de tipos de gabinete para atender às necessidades de expansão do sistema de distribuição de energia. Adapta-se facilmente a diferentes arquiteturas de sistema, como sistemas de barramento único e sistemas segmentados de barramento único, facilitando futuras atualizações e integração do sistema.

Condições Ambientais Aplicáveis

1. Temperatura ambiente: -10°C ~ +40°C

2. Altitude: ≤1000m (projetos personalizados para áreas de alta altitude acima de 1000m estão disponíveis)

3. Umidade do ar: umidade relativa média diária ≤95%, umidade relativa média mensal ≤90% (sem condensação)

4. Ambiente circundante: Sem gases corrosivos ou explosivos, sem grandes quantidades de poeira e sem gases inflamáveis ou explosivos. mídia

Cenários típicos de aplicação

1. Sistemas auxiliares de usinas de energia: usados para receber, distribuir e proteger a energia da usina, garantindo estabilidade fornecimento de energia para equipamentos auxiliares do gerador;

2. Distribuição de energia empresarial industrial e de mineração: Adequado para cenários industriais de alta carga, como mineração, metalurgia e indústrias químicas, atendendo às necessidades de controle de fonte de alimentação e proteção contra sobrecarga/curto-circuito de equipamentos de alta potência;

3. Prédios Comerciais e Altos: Utilizados em subestações de grandes shopping centers, prédios de escritórios, hotéis, etc., alcançar uma distribuição segura e uma gestão refinada da energia dos edifícios;

4. Subestações Públicas: Como principal equipamento de distribuição de energia de média tensão em subestações urbanas e industriais, garantir o funcionamento estável da rede elétrica regional.

Caso de aplicação do mundo real

Estudo de caso: Projeto de distribuição de energia para uma linha de produção de laminação de um grande grupo siderúrgico na província de Jiangsu

Histórico do projeto: O painel existente na oficina de laminação do grupo siderúrgico estava envelhecido e frequentemente mau funcionamento, afetando o funcionamento contínuo da linha de produção. Média tensão de alta confiabilidade foi necessário um painel de distribuição para substituição.

Solução: Foram selecionadas 28 unidades de manobra Usune KYN28-6KV, compatíveis com um sistema de distribuição de energia de 10kV, com uma corrente nominal de 1600A e uma corrente suportável de curta duração de 31,5kA (4s), configurada com circuito de vácuo VS1 disjuntores.

Resultados da Implementação: Nos três anos desde o comissionamento, o equipamento funcionou sem falhas. O O sistema de intertravamento de cinco camadas evita efetivamente a operação incorreta e a estrutura compartimentada evita o propagação de falhas. A estabilidade do fornecimento de energia da linha de produção do laminador melhorou em 99,9%, reduzindo perdas anuais de tempo de inatividade em mais de 5 milhões de yuans, recebendo muitos elogios do cliente.

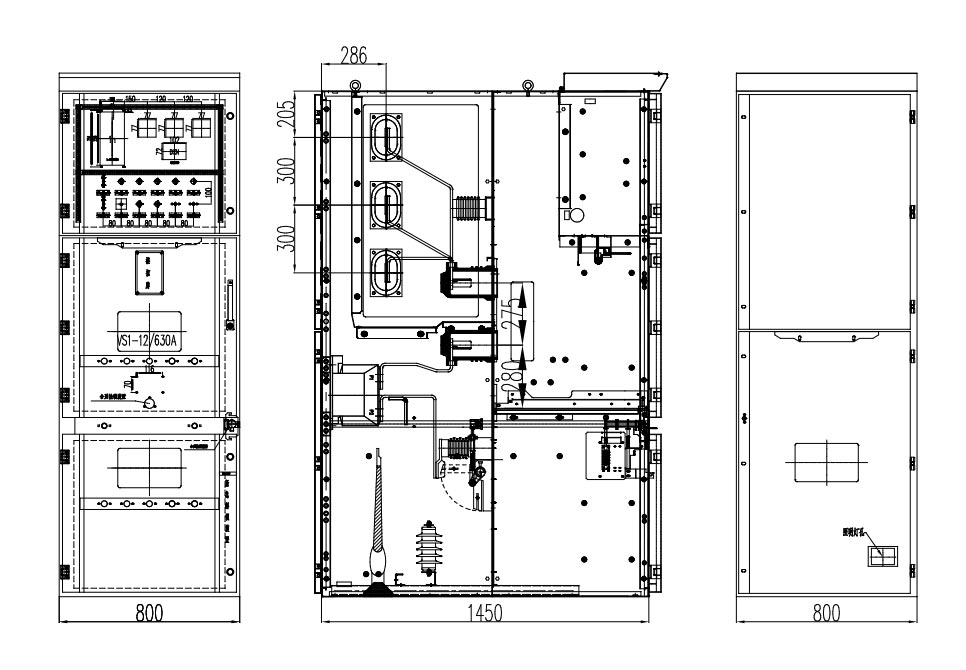

Dimensão Externa
