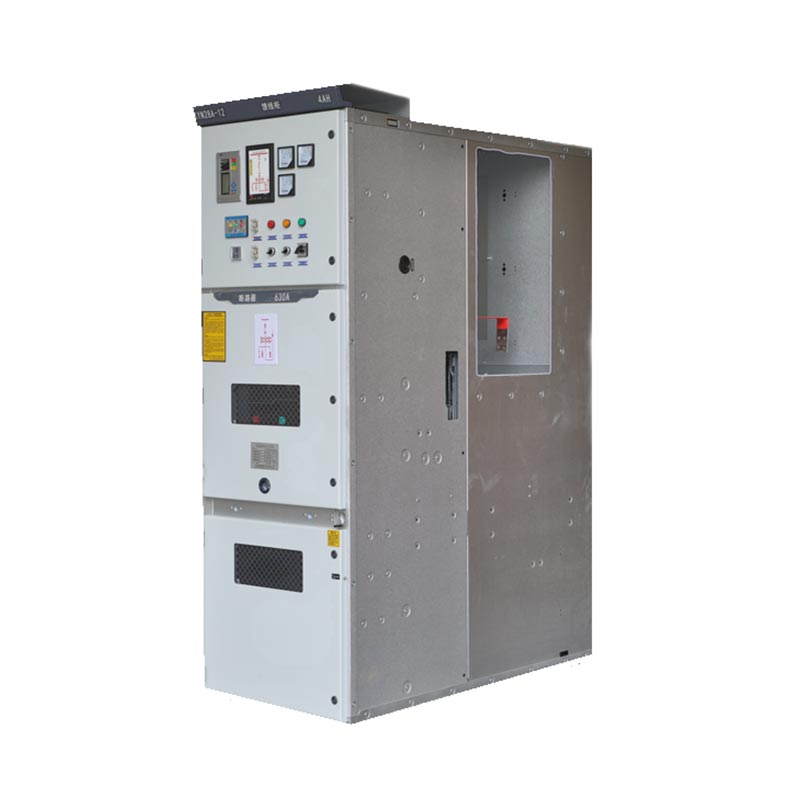

O painel de distribuição a vácuo de média tensão Zhejiang Usune Electric Co., Ltd. KYN28-12, desenvolvido com base em anos de pesquisa e desenvolvimento experiência e demandas do mercado, é adequado para redes elétricas de 3,6–12kV e sistemas de barramento simples/duplo, permitindo energia recepção, distribuição, controle e proteção.
O conjunto de manobra a vácuo de média tensão KYN28-12 passou por rigorosos testes de tipo IEC. A empresa possui um sistema de gerenciamento abrangente ISO 9001, ISO 14001 e ISO 45001, garantindo a operação estável do produto. Como profissional fornecedora de equipamentos de distribuição de energia, a Usune adere ao princípio de "qualidade em primeiro lugar, orientada para a tecnologia", fornecendo configurações padrão e soluções customizadas para diversos projetos.
Aparelhagem de baixa tensão
Aparelhagem de média tensão

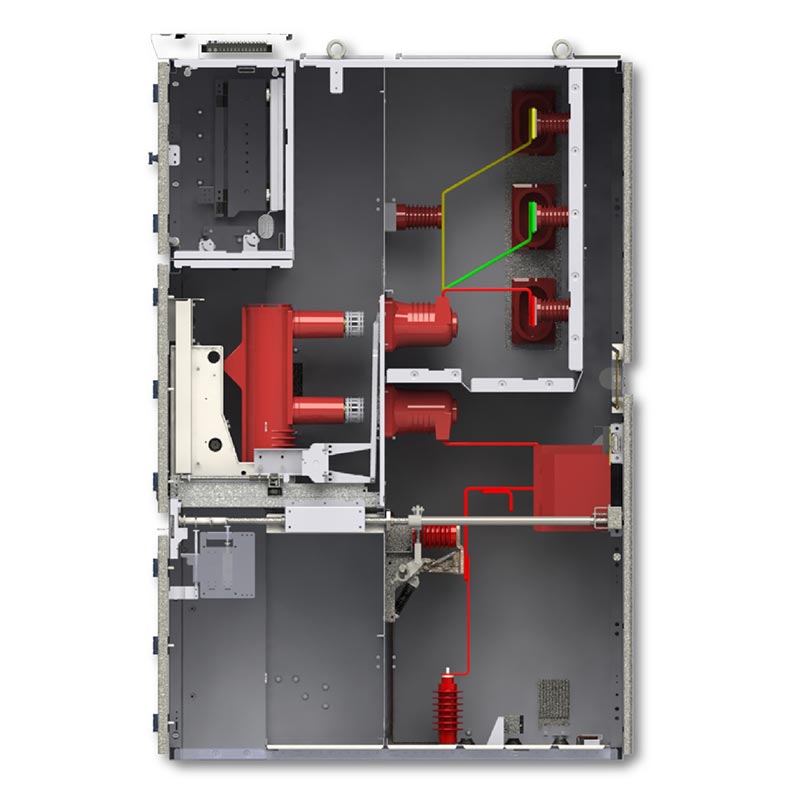

O conjunto de manobra a vácuo de média tensão KYN28-12 adota uma estrutura metálica blindada totalmente fechada. O gabinete é feito de chapa de aço de liga de alumínio-zinco de alta resistência à corrosão com classificação de proteção IP4X. Barramentos internos, disjuntores, cabos e componentes de baixa tensão são separados de forma independente, suprimindo efetivamente a propagação de arcos de falha. Equipado com mecanismo de transferência dedicado, facilita o empurrão e o posicionamento do carrinho, suporta manutenção frontal e montagem na parede e economiza espaço.
Equipado com um sistema de intertravamento abrangente de "cinco provas" para evitar mau funcionamento elétrico; independente aquecedores podem ser selecionados para o compartimento do disjuntor e compartimento do cabo para evitar corrosão por condensação; o compartimento de cabos possui amplo espaço, permitindo uma fiação organizada e manutenção conveniente.
Compatível com vários disjuntores a vácuo, como VS1-12, ABB VD4 e Schneider HVX; pode ser configurado com transformadores de tensão, carrinhos isolantes e outros módulos; os carrinhos são universalmente intercambiáveis, reduzindo dificuldade e custos de manutenção.
| Parâmetro | Detalhes |
| Tensão nominal | 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV |
| Frequência nominal | 50/60Hz |
| Corrente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Corrente suportável nominal de curta duração (4s) | 16kA, 20kA, 25kA, 31,5kA, 40kA |
| Nível de isolamento nominal | Frequência de energia: 42kV (1min); Impulso do relâmpago: 75kV (pico) |
| Nível de proteção | Shell IP4X, IP2X entre compartimentos |
| Temperatura ambiente | -15°C ~ +40°C |
| Tipos de painel | Entrada, saída, proteção de transformador, acoplador de barramento, PT/VT, etc. |

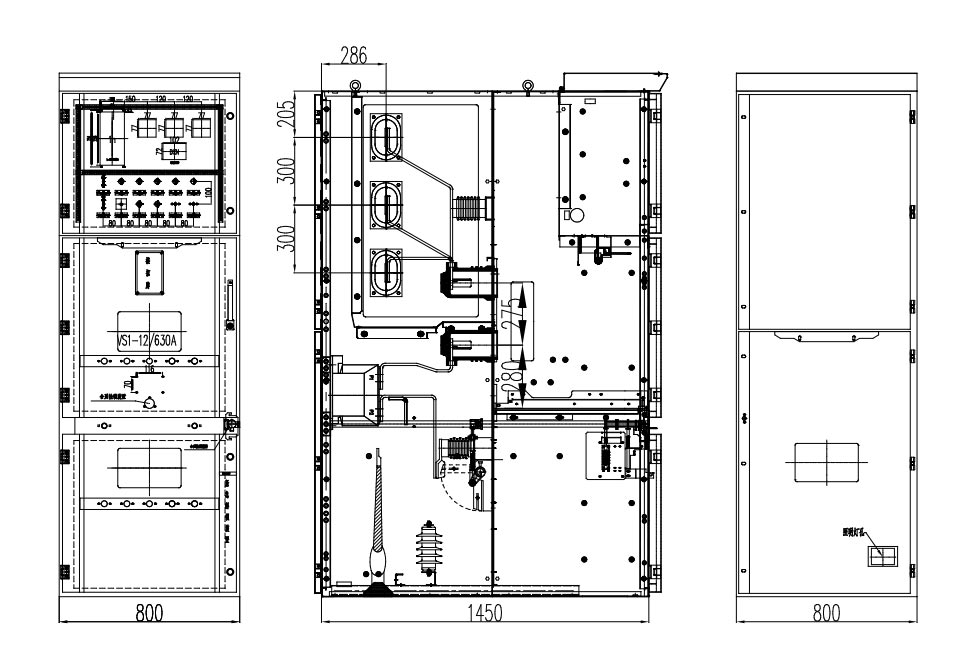

| Dimensões (L×A×P) | 650/800/1000 mm × 2300 mm × 1450 mm |
O KYN28-12, com seu design robusto e desempenho estável, é a escolha preferida para muitos setores críticos:
1. Energia e Infraestrutura: Usinas, parques eólicos e subestações centralizadas.
2. Indústria Pesada: Plantas metalúrgicas, complexos petroquímicos e grandes empresas manufatureiras.
3. Comercial e Residencial: Prédios altos, aeroportos, hospitais e data centers.
1. Desafio: Um grande porto internacional exigia um sistema de energia central confiável para suportar o manuseio de contêineres 24 horas por dia, 7 dias por semana,
inspeção alfandegária e operações de processamento de materiais perigosos. A solução tinha de resistir às duras condições
clima costeiro úmido.
2. Solução: Este projeto especificou uma subestação modular pré-fabricada integrando 14 Usune KYN28-12 de Média Tensão
Unidades de comutação a vácuo como núcleo de distribuição de alta tensão.
3. Razões para escolher a Usune: A Usune se destacou por sua comprovada classificação de proteção IP4X, aquecedores anticondensação,
e design de gabinete de metal robusto, tornando-o ideal para ambientes corrosivos e de alta umidade.
4. Resultados: O sistema foi comissionado com sucesso e está operando continuamente com 100% de disponibilidade, garantindo um
fonte de alimentação estável e confiável para as operações críticas do porto. Este projeto demonstra plenamente por que Usune, como
fabricante líder na indústria elétrica, é a escolha preferida para aplicações de missão crítica
em todo o mundo.
| Não. | Item | Unidade | Valor |
| 1 | Tensão nominal | kV | 12 |
| 2 | Tensão suportável de frequência de energia (1 minuto) | 42,48 | |
| 3 | Tensão suportável ao impulso atmosférico (valor de pico) | 75,85 | |
| 4 | Frequência nominal | Hz | 50 |
| 5 | Corrente nominal | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Corrente nominal de interrupção de curto-circuito (valor efetivo) | ka | 25、31,5、40、50 |
| 7 | Corrente de estabilidade térmica de 4 segundos (valor efetivo) | 25、31,5、40、50 | |
| 8 | Corrente suportável de pico nominal | ka | 63,80,100,125,150 |
| 9 | Grau de proteção | O gabinete é IP4X e IP2X quando o compartimento e a porta do disjuntor estão abertos |
*É necessário resfriamento com ar forçado.
Fábrica, podemos garantir que nosso preço seja razoável e competitivo.
Normalmente fazemos o orçamento dentro de 24 horas após receber sua consulta.
Sim, claro, aceitamos OEM.
O prazo de entrega depende das quantidades encomendadas, normalmente dentro de 15-20 dias após o recebimento do pagamento.
Todos os produtos serão inspecionados a partir dos acessórios, e serão realizados testes de rotina antes de sair nossa fábrica.
Tire fotos ou vídeos dos problemas de qualidade e envie-nos para verificação e confirmação, e faremos um solução satisfeita para você dentro de 1-3 dias.
12 meses a partir da data de envio.
● Somos especializados na área há mais de 14 anos e contamos com uma equipe de P&D bem experiente que cuida do design
e trabalho de desenvolvimento para cada projeto com base nas demandas especiais do cliente.
● Temos procedimentos de controle de qualidade extremamente rigorosos, desde componentes até produtos acabados.
● Período de produção estável dentro de 15 a 20 dias.
● Temos um conjunto completo de relatórios de teste de produtos.
● Solução em uma etapa fornecida.
Concluindo, o painel de comutação a vácuo de média tensão KYN28-12 representa o auge da potência de média tensão tecnologia de distribuição. Integra design centrado na segurança, qualidade de fabricação superior e personalização flexível opções, fornecendo uma solução confiável de longo prazo para sistemas de energia modernos. Com sua pesquisa e desenvolvimento superior, fabricação e sistema de serviço, este principal produto continua a ganhar reconhecimento global por sua qualidade confiável e abrangente suporte.
