Painel Kyn28 11kV

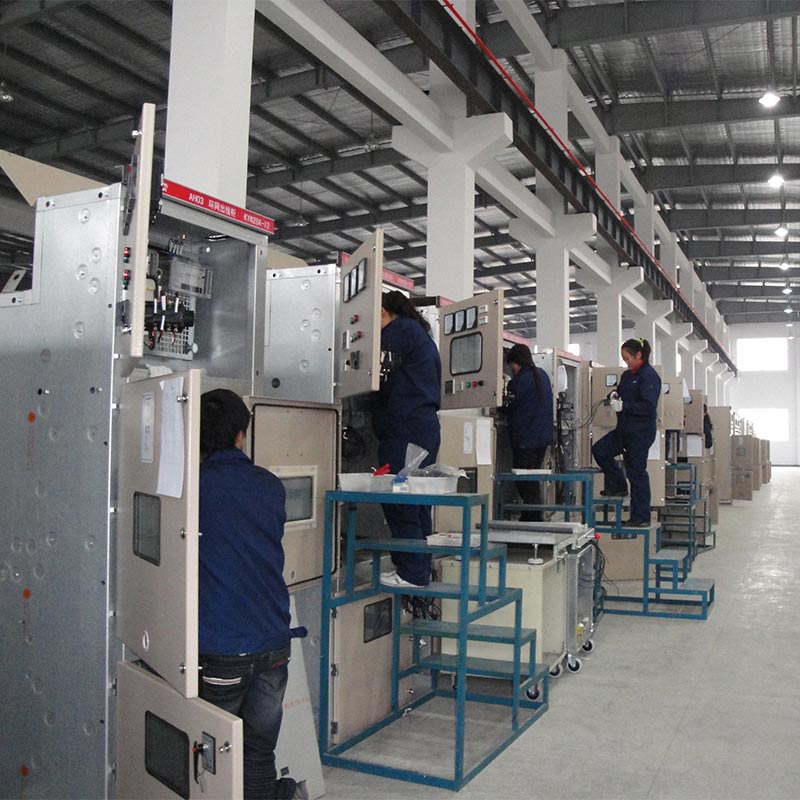

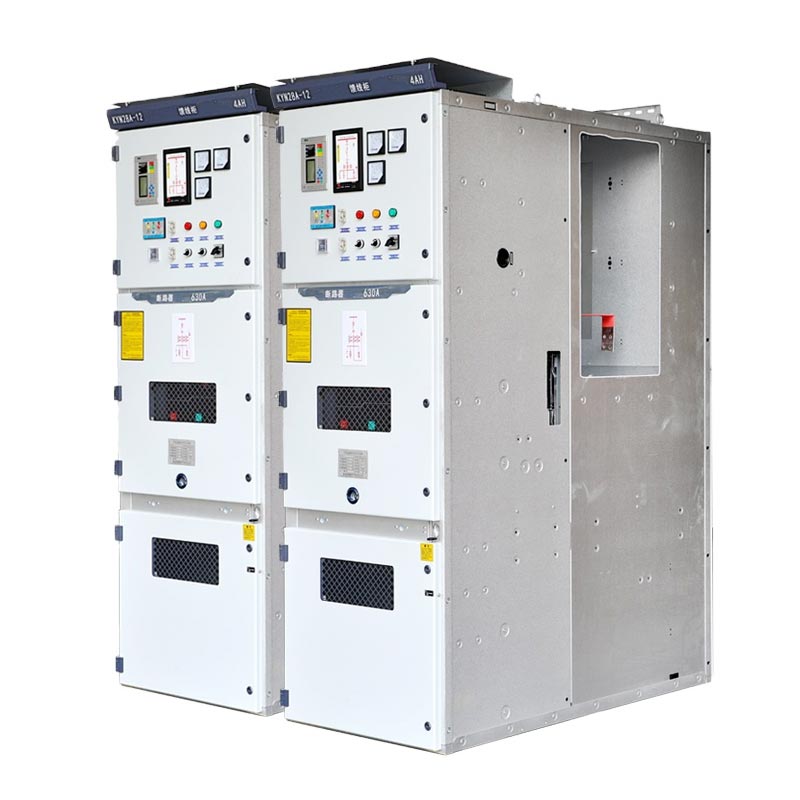

O painel Usune Kyn28 11kV é adequado para sistemas CA trifásicos de 3,6kV–12kV, 50Hz, permitindo recepção de energia, distribuição, controle, proteção e monitoramento. Ele suporta barramento único, seccionamento de barramento único e duplo métodos de conexão de barramentos, tornando-o um dispositivo chave de distribuição de energia em sistemas de energia. Como produto principal de um fornecedor chinês profissional de equipamentos de energia, tornou-se uma distribuição de energia de média tensão confiável globalmente solução graças às suas capacidades de fabricação de fábrica e qualidade estável.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Conformidade com os padrões principais

O painel Usune Kyn28 11kV segue rigorosamente os padrões internacionais e nacionais para garantir o produto confiabilidade, segurança e interoperabilidade:

1. IEC 60298 / IEC 62271-200: Painel de distribuição CA em metal com tensões nominais de 1kV a 52kV
2. GB 3906-2006: Quadros de distribuição e controle em invólucro metálico de 3–35kV CA
3. DL/T 404-2007: Especificação técnica para painéis de alta tensão CA internos
4. GB/T 11022: Especificação geral para painéis de alta tensão

Recursos estruturais e de design

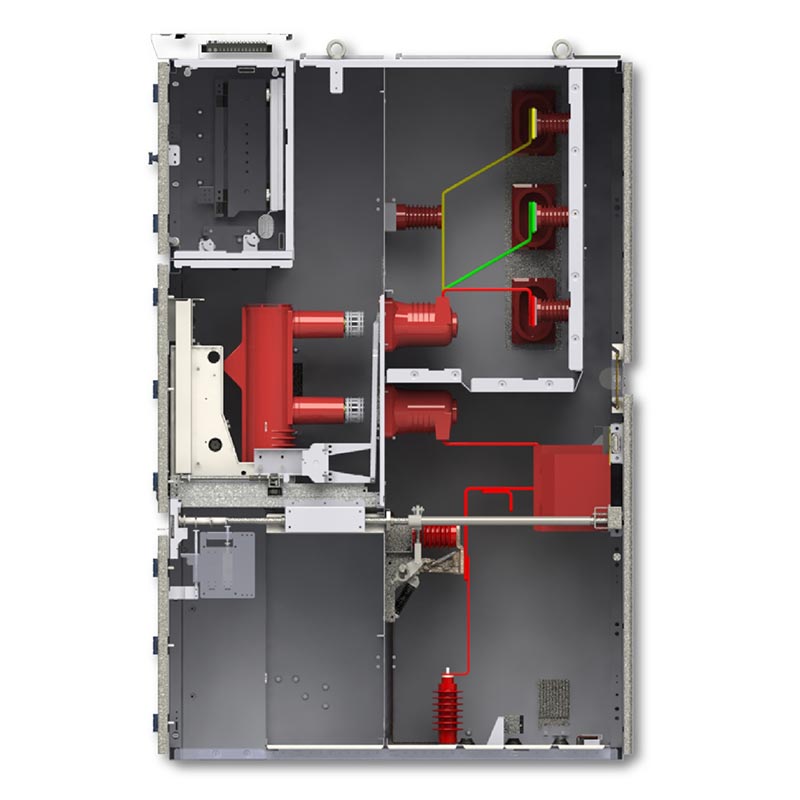

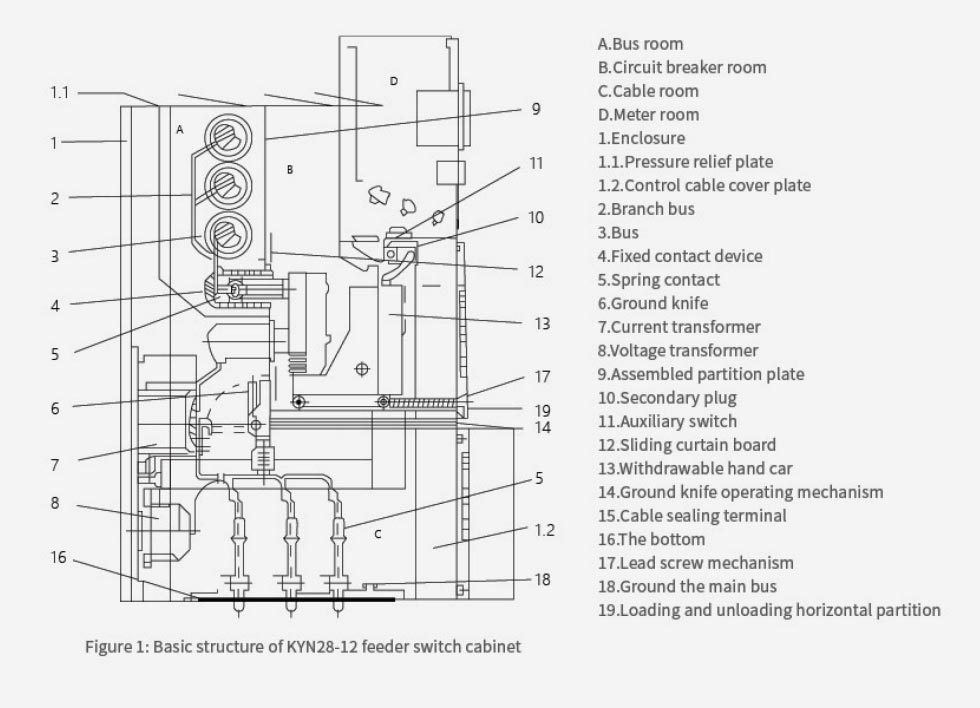

O gabinete Kyn28 Switchgear 11kV adota uma estrutura modular aparafusada feita de aço galvanizado/laminado a frio de alta qualidade placa de aço, dividida em cinco compartimentos de aterramento independentes por divisórias metálicas, evitando efetivamente falhas propagação.

1. Compartimento do disjuntor: Equipado com um carrinho removível do disjuntor a vácuo com mecanismo mecânico interligado
2. Compartimento de barramentos: Instala barramentos principais e barramentos de derivação, isolados de forma independente.
3. Compartimento de cabos: Usado para conexões de cabos, contendo transformadores, chaves de aterramento, pára-raios, etc.
4. Compartimento de instrumentos de controle: Instala relés, instrumentos, dispositivos de proteção e circuitos secundários.
5. Canal de alívio de pressão: Equipado com um dispositivo de alívio de pressão na parte superior, permitindo a liberação segura da pressão do arco em caso de falha.

Principais vantagens

1. Design de carrinho de mão removível: O disjuntor e os carrinhos de mão PT são intercambiáveis, permitindo uma manutenção rápida e substituição sem desenergizar toda a seção do barramento.
2. Intertravamento abrangente de cinco proteções: evita a abertura/fechamento acidental do disjuntor, evita empurrar/puxar o carrinho de mão sob carga, evita o fechamento da chave de aterramento enquanto estiver energizado, evita a energização quando a chave de aterramento está fechada e evita a entrada acidental em compartimentos energizados.
3. Estrutura compacta: Operação e manutenção frontal, economizando espaço de instalação.
4. Alta adaptabilidade ambiental: Aquecedor de condensação embutido, adequado para ambientes úmidos.

Principais tipos de aplicação:

1. Gabinete de linha de entrada (recebendo energia)
2. Gabinete de linha de saída (distribuindo energia para alimentadores/motores)
3. Transformador de tensão e gabinete de medição de tensão
4. Gabinete de medição (com medidor de energia)
5. Gabinete de seção de barramento
6. Gabinete de isolamento

Condições ambientais

- Temperatura ambiente: -15℃ ~ +40℃
- Umidade relativa média diária ≤95%, média mensal ≤90%
- Sem gases explosivos, corrosivos ou poeira condutora, sem vibração severa
- Somente instalação interna

Principais parâmetros técnicos

Caso de aplicação real

Projeto de distribuição de energia de complexo comercial urbano. Um complexo comercial de 50 andares (escritório + comercial + entretenimento) no leste da China usa 18 unidades Usune Kyn28 Switchgear 11kV, incluindo linhas de entrada, linhas de saída, PTs, medição, gabinetes de seção e gabinetes de isolamento, com alimentação redundante através de barramentos duplos.

Após dois anos de operação, alcançou 99,98% de confiabilidade no fornecimento de energia, sem interrupções de energia não planejadas. O o painel pode ser substituído rapidamente, reduzindo significativamente o tempo de manutenção. O gabinete compacto economiza espaço no sala de distribuição e um aquecedor de condensação garantem uma operação estável em ambientes úmidos.

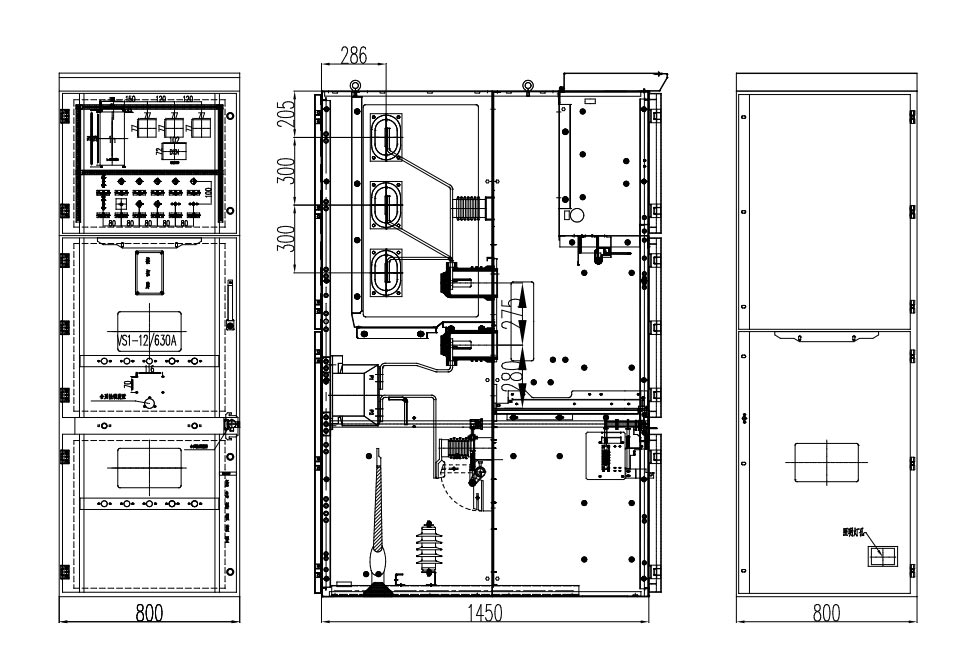

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais são as principais diferenças entre o Usune KYN28 11kV e o quadro fixo tradicional?

R: A principal diferença é a estrutura do painel extraível. Os disjuntores podem ser retirados de forma independente e trocados, eliminando a necessidade de uma queda completa de energia durante a manutenção. Isto resulta em maior segurança e eficiência de manutenção e o compartimento independente limita efetivamente o intervalo de falhas.

Q2: O quadro Kyn28 11kV pode ser usado em ambientes de alta altitude ou particularmente úmidos?

R: Sim. Como fabricante profissional, a Usune oferece design de redução de capacidade em alta altitude, isolamento aprimorado e proteção contra corrosão e um aquecedor embutido para garantir uma operação confiável em ambientes úmidos.

Q3: E quanto à garantia do produto e serviço pós-venda?

R: Toda a máquina vem com garantia de 12 meses, uma equipe técnica global que responde 24 horas por dia e rápido serviço no local disponível nas áreas principais. Também fornecemos manutenção de longo prazo e treinamento técnico.
