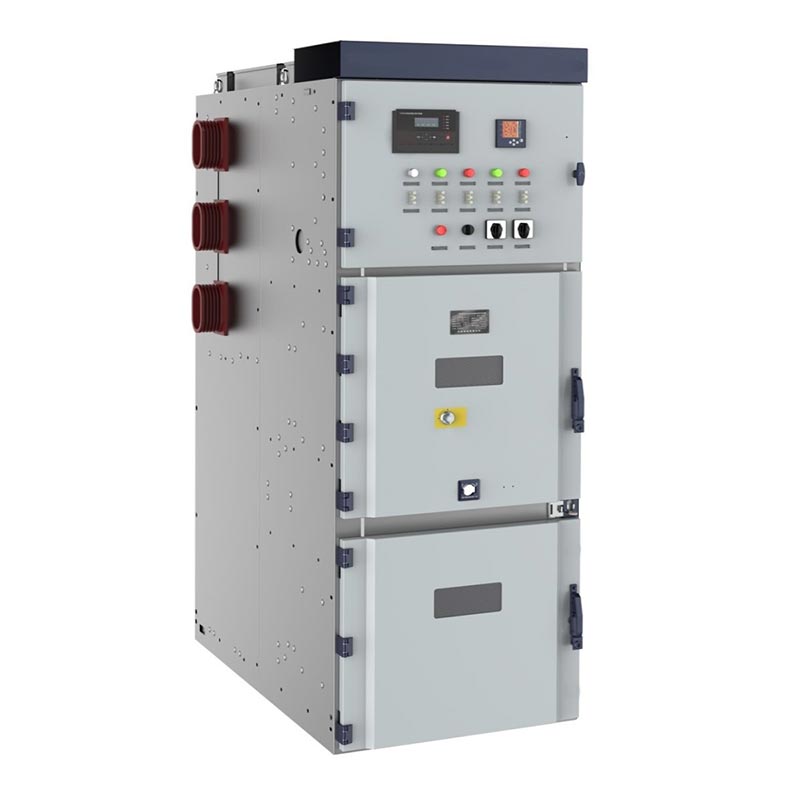

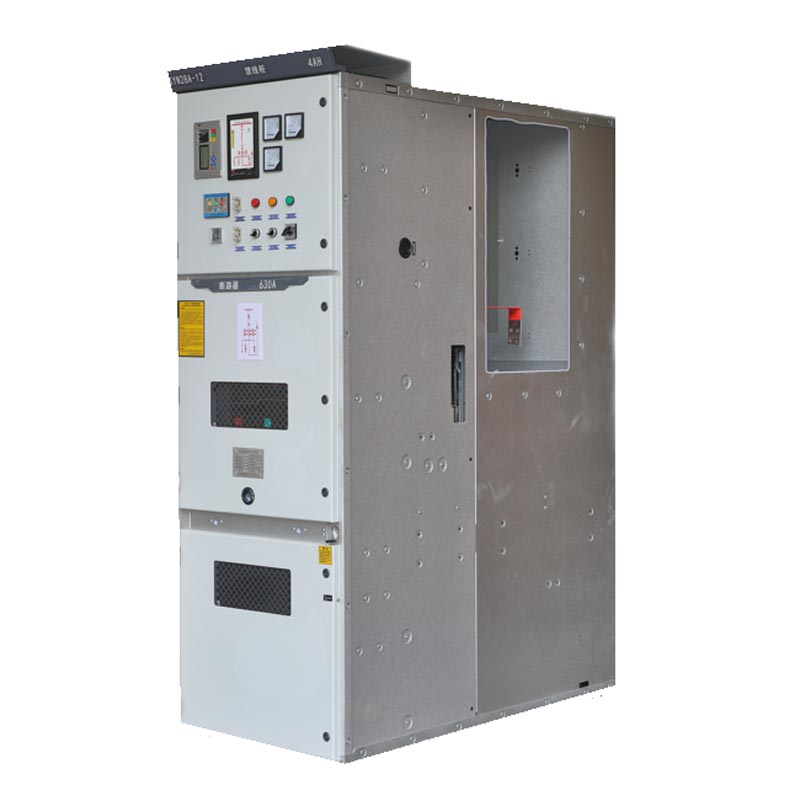

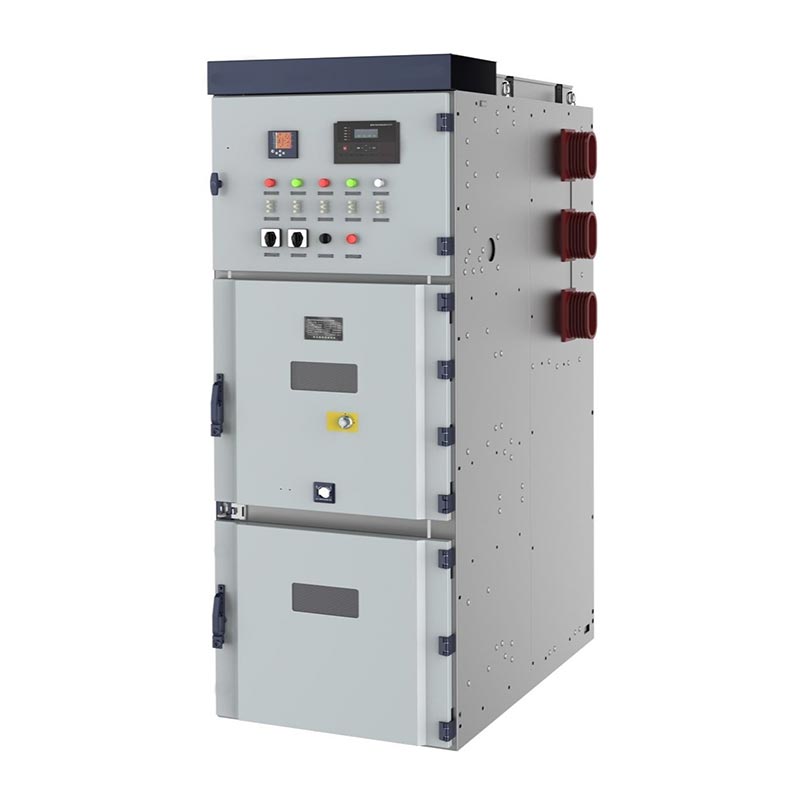

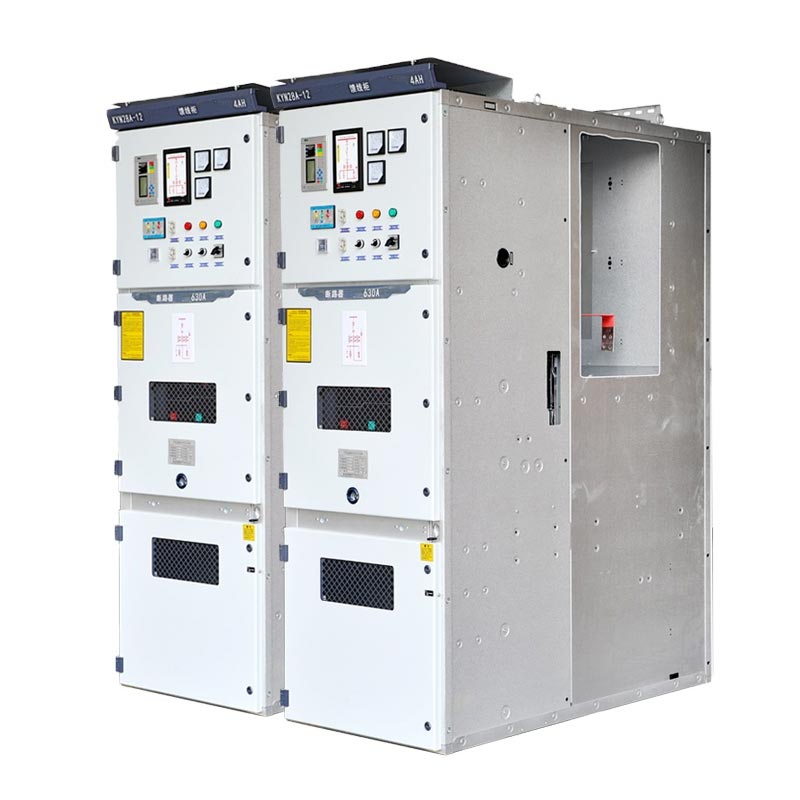

O painel Usune Kyn28 24kV é um painel de distribuição a vácuo de média tensão extraível revestido de metal interno com classificação tensões cobrindo níveis principais de 13,8kV, 17,5kV, 20kV e 24kV. Projetado especificamente para CA trifásico 50/60 Hz sistemas de energia, suas funções principais são recepção eficiente de energia e distribuição precisa, ao mesmo tempo que permite controle de circuito, proteção contra falhas e monitoramento de status operacional. Como produto de referência dos 14 anos de atuação da Usune experiência na área elétrica de média tensão, seu design integra estrutura madura e tecnologia avançada, equilibrando o desempenho elétrico com facilidade de operação e manutenção, e atendendo plenamente aos requisitos essenciais de média tensão necessidades de distribuição de energia dos setores de energia, industrial e de construção.
Aparelhagem de baixa tensão
Aparelhagem de média tensão
O switchgear Kyn28 24kV adere estritamente a vários padrões técnicos nacionais e internacionais autorizados para garantir a conformidade em todos os processos de design, produção e testes. Os padrões principais incluem:
- Padrões Nacionais: GB3906-2006 "3.6-40.5kV AC Conjunto de manobra e controle em metal fechado", GB/T11022 "Geral
Requisitos técnicos para equipamentos de manobra e controle de alta tensão", DL/T404 "Condições técnicas para pedido
Painel de distribuição de alta tensão CA interno"
- Padrão Internacional: IEC62271-200 "Quadro de manobra e controle em metal CA com tensão nominal acima de 1kV
e abaixo de 52kV"
1. Temperatura: -15°C~40°C; Umidade: Média diária ≤95%, Média mensal ≤90%
2. Altitude ≤1000m, intensidade sísmica ≤8 graus
3. Livre de gases corrosivos e inflamáveis e de vibrações frequentes; condições operacionais especiais podem ser personalizadas
mediante negociação.

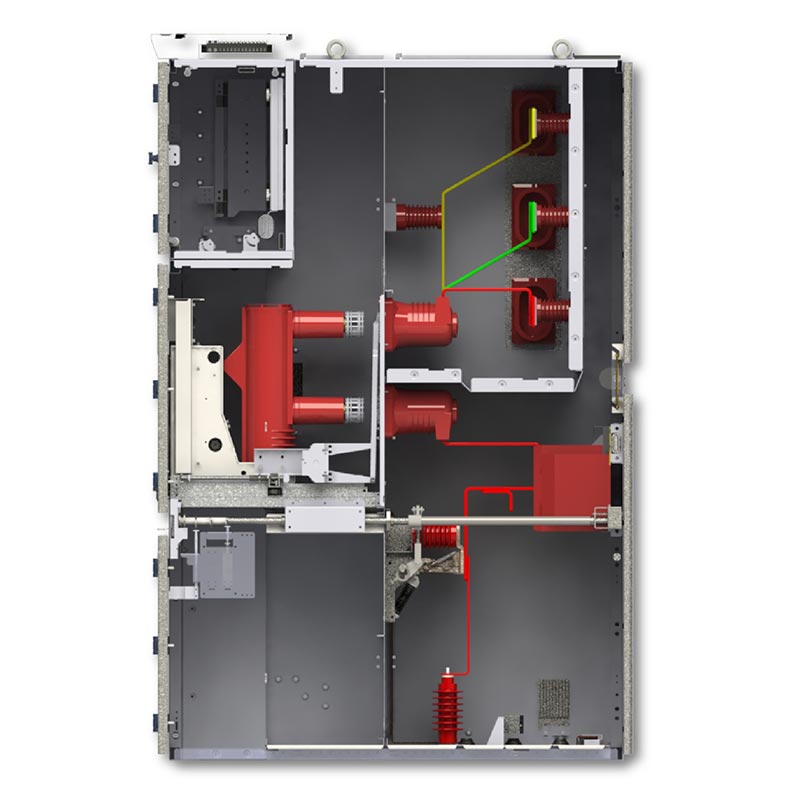

1. Estrutura Fechada Blindada: Salas funcionais particionadas de forma independente isolam arcos elétricos, aumentando a segurança.
2. Carrinho de mão removível: Facilita a substituição e manutenção de componentes, reduzindo o tempo de atividade.
3. Intertravamento duplo: Fornece proteção de cinco provas, eliminando operação incorreta.
4. Extinção de arco a vácuo: Forte capacidade de extinção de arco, longa vida útil, adequada para operação frequente.
5. Canal de Alívio de Pressão: Liberação de pressão direcional em caso de falha, protegendo os equipamentos vizinhos.
| Categoria de parâmetro | Indicadores Principais |
| Tensão nominal | 13,8kV, 17,5kV, 20kV, 24kV |
| Frequência nominal | 50Hz/60Hz |
| Corrente nominal | 630A~3150A |
| Corrente nominal de interrupção de curto-circuito | 25kA~50kA |
| Nível de proteção | IP4X (gabinete), IP2X (entre compartimentos) |
| Item | Unidade | Parâmetro | |
| Tensão nominal | kV | 24 | |
| Frequência nominal | Hz | 50 | |
| Corrente nominal do disjuntor | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente nominal do armário de distribuição | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente dinâmica nominal (4s) | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corrente constante nominal (pico) | ka | 40, 50, 63, 80, 100, 125 | |
| Corrente nominal de interrupção de curto-circuito | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corrente nominal de curto-circuito | ka | 40, 50, 63, 80, 100, 125 | |
| Tensão suportável de frequência de energia de 1min | Pólo-pólo, pólo-terra | kV | 65 |
| Através da distância de isolamento | kV | 79 | |
| Tensão suportável de impulso de raio (pico) | Pólo-pólo, pólo-terra | kV | 125 |
| Através da distância de isolamento | kV | 145 | |
| Nível de proteção | IP4X para gabinete, IP2X para sala de isolamento e sala de disjuntor aberta | ||
| Nota: a capacidade de curto-circuito do TC deve ser considerada separadamente. | |||
Caso 1: Projeto de Distribuição de Energia em um Grande Parque Industrial Químico no Sudeste Asiático. Usune, como profissional fabricante, forneceu 82 painéis de manobra para este parque, adequados para cargas pesadas, sem degradação de desempenho após 3 anos de operação contínua, tornando-se referência local.
Caso 2: Projeto de distribuição de energia em um complexo comercial super alto na China. Aplicado a um super de 428 metros subestação subterrânea de grande altura, seu design compacto e alta proteção se adaptam ao ambiente fechado, garantindo fornecimento de energia estável para um fluxo diário de mais de 100.000 pessoas.

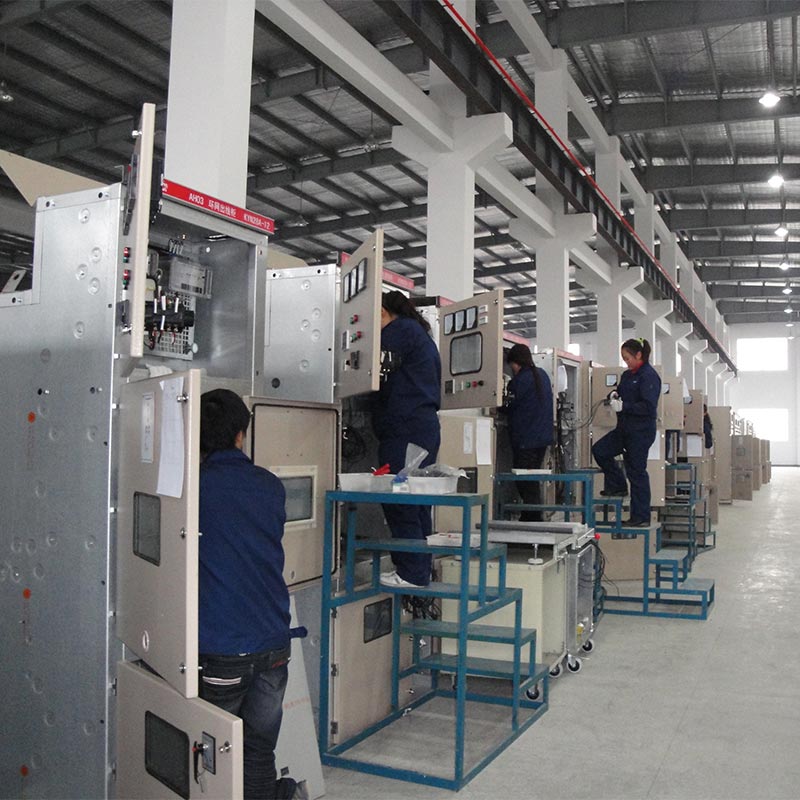

1. Força profissional: 14 anos de cultivo profundo, possuindo P&D independente e produção personalizada
capacidades.
2. Controle de qualidade rigoroso: Inspeção de qualidade de processo completo, cada dispositivo vem com um relatório de teste completo.
3. Entrega Eficiente: Pedidos padrão entregues em 15 a 20 dias, adaptáveis às necessidades urgentes.
4. Serviços de personalização: Suporta personalização de OEM, logotipo e parâmetros para atender às necessidades individuais.
5. Garantia pós-venda: garantia de 12 meses, resposta pós-venda e resolução dentro de 1-3 dias.
O painel Usune Kyn28 24kV, com sua tecnologia madura e desempenho confiável, tornou-se o preferido escolha para distribuição de energia de média tensão em todo o mundo. Aproveitar as vantagens da cadeia de abastecimento da China e fornecimento direto da fábrica, a Usune se posiciona como um fabricante profissional e fornecedor confiável, contribuindo para o desenvolvimento da infra-estrutura energética global.
