painéis de 11kv milivolt Vcb

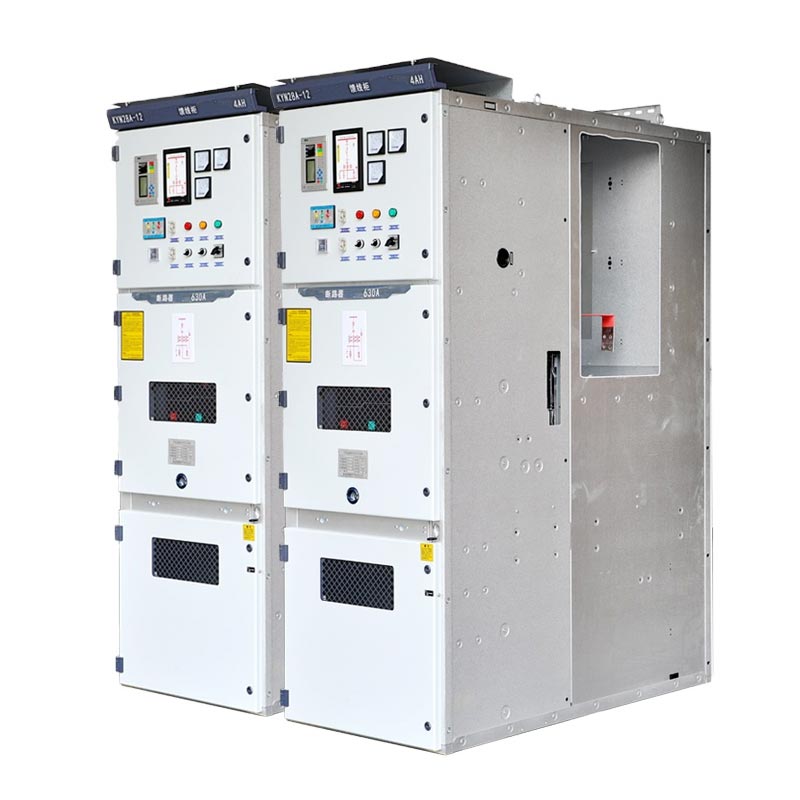

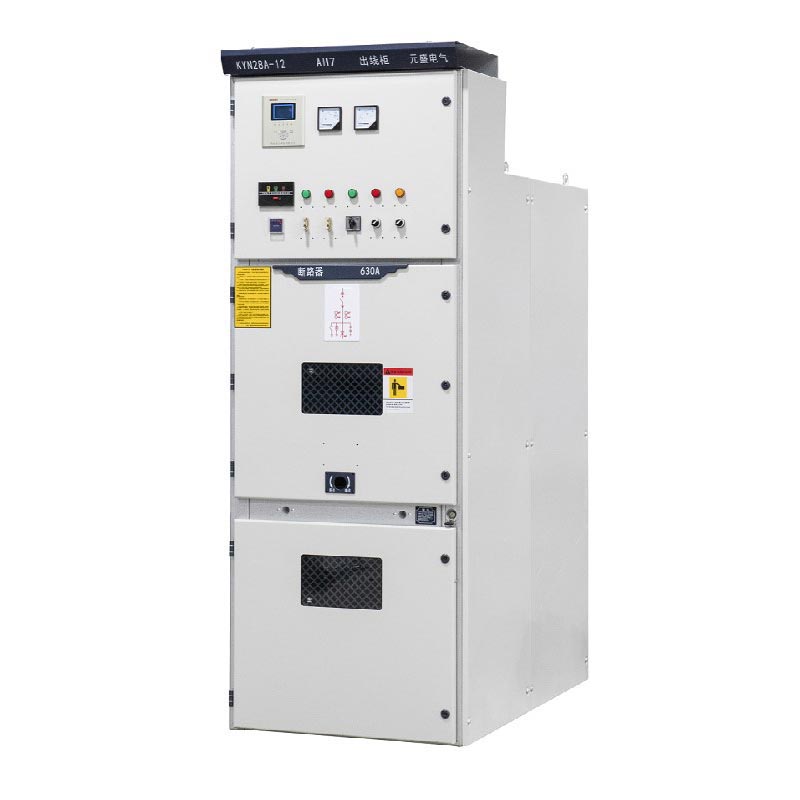

Os painéis Vcb MT de 11kV são posicionados como distribuição de energia de média tensão de nível industrial e alta confiabilidade equipamento, adequado para sistemas de 11kV e abaixo de tensão, podendo ser usado em barramento único, barramento único segmentado ou duplo barramento arquiteturas. Eles aderem estritamente a padrões como IEC 60298, IEC 694, GB3906-2006 e alemão DIN VDE 0670, e são certificados pelo sistema de gestão ISO com controle padronizado em todo o processo.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Parâmetros principais e destaques estruturais

1. Parâmetros principais

Tensão nominal 11kV (compatível com 3,6 ~ 12kV), CA trifásica 50/60 Hz, corrente nominal 630A ~ 2500A (personalizável), corrente de interrupção de curto-circuito 25kA ~ 40kA, nível de proteção IP4X (gabinete), compatível com vários sistemas arquiteturas.

2. Destaques Estruturais

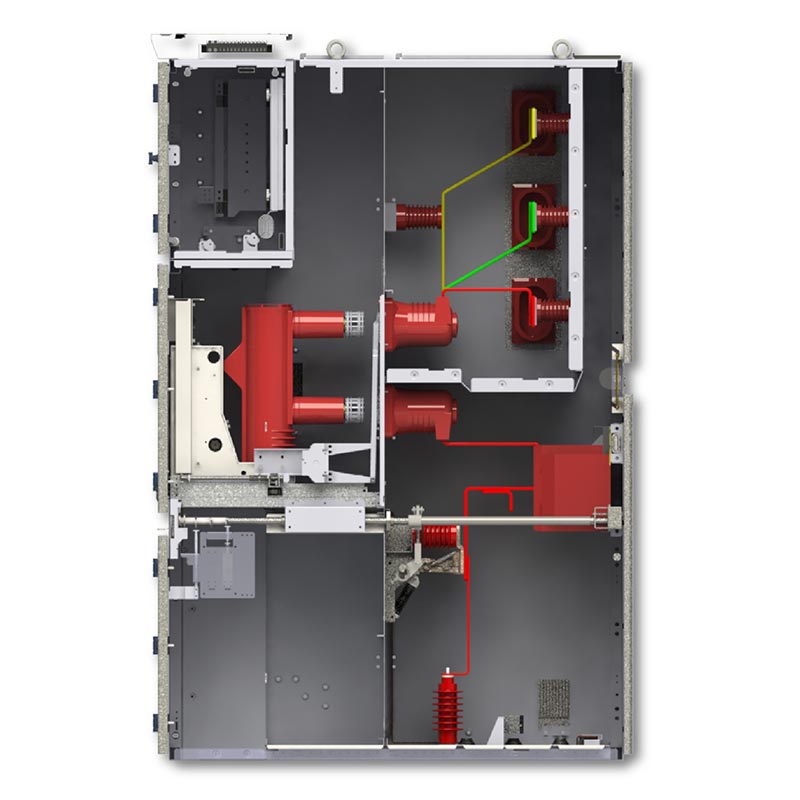

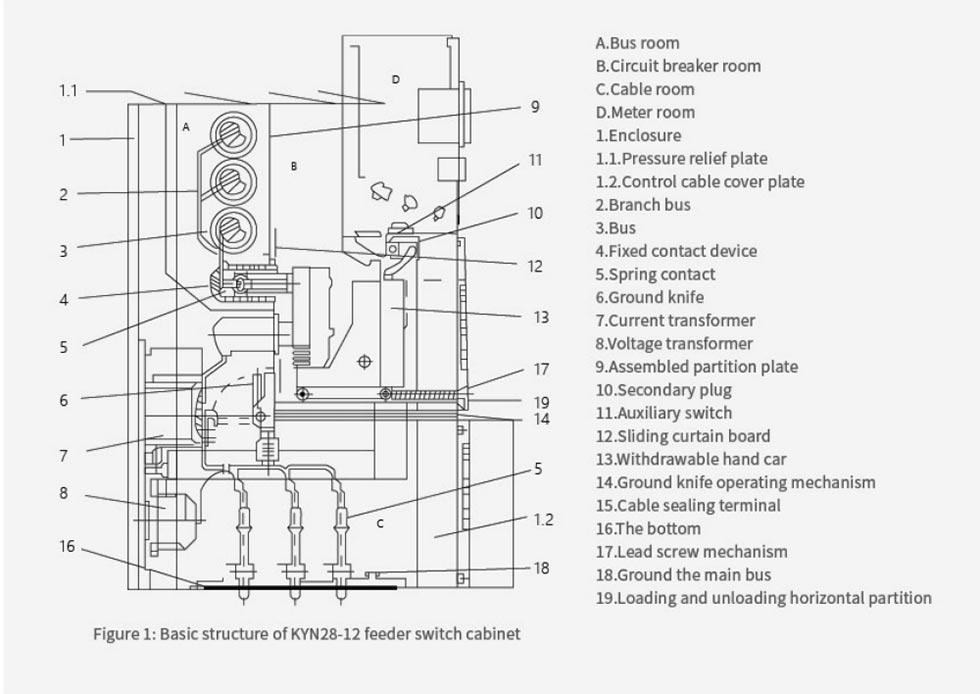

Estrutura extraível revestida de metal, quatro compartimentos independentes, carrinho de mão centralizado para fácil manutenção; equipado com um sistema abrangente de intertravamento de segurança de cinco provas, proteção dupla mecânica + elétrica, eliminando operação incorreta; forte adaptabilidade ambiental, adequada para várias condições de trabalho internas.

Principais vantagens

1. Desempenho confiável: Disjuntor a vácuo com resposta rápida, longa vida mecânica, adequado para uso frequente operação em múltiplos cenários;

2. Seguro e conveniente: proteção totalmente fechada, design de carrinho de mão para manutenção eficiente, suporta inteligência operação e manutenção remotas;

3. Qualidade Global: Fabricante baseado na China, fábrica padronizada garante capacidade de produção e qualidade; como um fornecedor de alta qualidade, exporta para várias regiões e fornece serviço de ciclo completo.

Caso de aplicação do mundo real

Caso 1: Projeto de Distribuição de 11kV em uma Subestação de 110kV no Sudeste Asiático

1. Antecedentes do Projeto: Esta subestação é um centro de fornecimento de energia central na região, exigindo uma potência estável de 11kV fornecimento para parques industriais e áreas residenciais vizinhas. O equipamento deve possuir alta confiabilidade e conformidade e ser compatível com o sistema de energia local de 50 Hz.

2. Solução de aplicação: Usune personalizou 28 painéis VCB KYN28A-12 11kV MV, adotando um único barramento segmentado arquitetura e equipado com disjuntores a vácuo VS1 para atender aos requisitos de fonte de alimentação de circuito duplo.

3. Resultados da Implementação: Nos três anos desde o seu comissionamento, o equipamento funcionou sem qualquer falhas, passando com sucesso em vários testes sob condições extremas, como tempestades e altas temperaturas. Ele completa com precisão a distribuição de energia e a proteção contra falhas, ajudando a subestação a atingir "falta de energia zero operação e manutenção" e recebeu alto reconhecimento do departamento de energia local.

Caso 2: Atualização da distribuição de energia de alta tensão em uma fábrica de automóveis europeia

1. Antecedentes do projeto: As oficinas de estamparia e pintura da fábrica têm requisitos extremamente elevados de energia estabilidade do fornecimento, necessitando de uma atualização para um sistema de distribuição de energia de 11kV. O equipamento deve estar em conformidade com a UE Padrões IEC, ao mesmo tempo que considera a facilidade de manutenção e utilização do espaço.

2. Solução de aplicação: 16 painéis Usune 11kV MV VCB foram selecionados, empregando um carrinho de mão localizado centralmente estrutura, compatível com um sistema de barramento único, e equipada com aquecedores anticondensação e sistemas inteligentes módulos de monitoramento de temperatura e umidade.

3. Resultados da implementação: O equipamento adapta-se perfeitamente ao sistema europeu de dupla frequência 50Hz/60Hz. A instalação não afeta a produção normal da oficina e o carrinho de mão pode ser retirado rapidamente para manutenção. Após a atualização, a taxa de falha na fonte de alimentação da fábrica diminuiu 90%, atendendo às necessidades de produção contínua da fabricação de automóveis.

Ambiente de Trabalho

1.Temperatura do ar ambiente: máximo +40°C, mínimo -10°C;
2. Umidade relativa: média diária ≤ 95%, média mensal ≤ 90%;
3.Altitude: ≤ 1000 m;
4. Intensidade sísmica: não superior ao Grau 8;
5. O equipamento deve ser instalado em locais livres de riscos de incêndio ou explosão, poluição severa, produtos químicos corrosão e forte vibração.
6.Se o equipamento for usado em condições ambientais que excedam os requisitos normais especificados em GB 3906, as disposições relevantes devem ser acordadas entre o usuário e o fabricante.

Especificações Técnicas

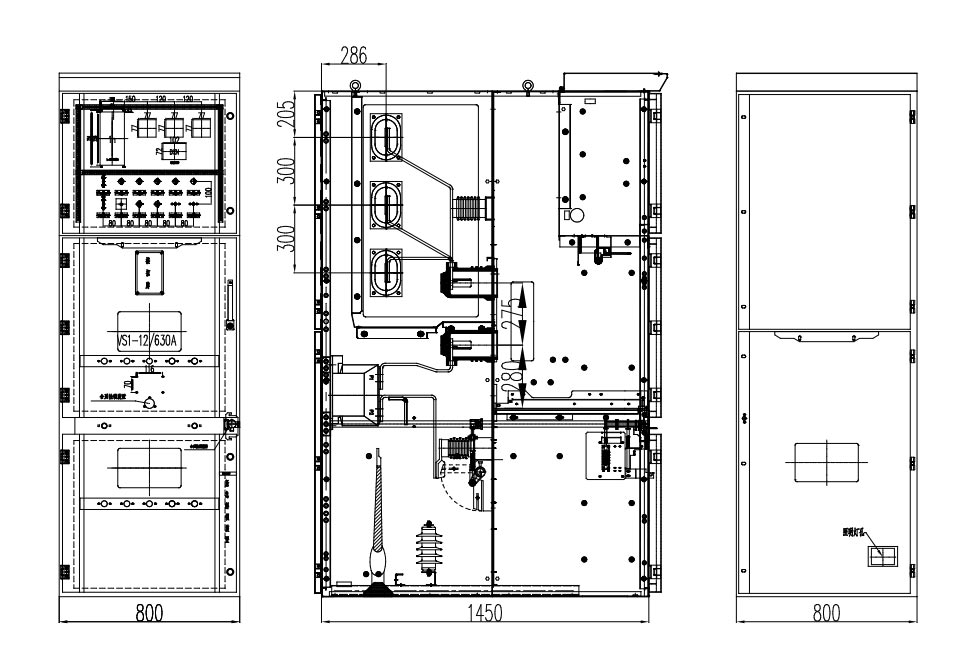

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Função de intertravamento quíntupla?

R: Inclui cinco funções principais, como disjuntor anti-má operação, com dupla mecânica e elétrica intertravamento para evitar operação incorreta.

Q2: Os painéis Vcb MT de 11kV são compatíveis com sistemas de 10kV?

R: Totalmente compatível, sem necessidade de modificação, pode substituir diretamente o equipamento existente e personalização de parâmetros é suportado.

Q3: Conformidade de exportação e serviço pós-venda?

R: Em conformidade com os padrões internacionais, as certificações regionais podem ser personalizadas; resposta rápida da China fábrica e serviço pós-venda localizado de lojas globais.

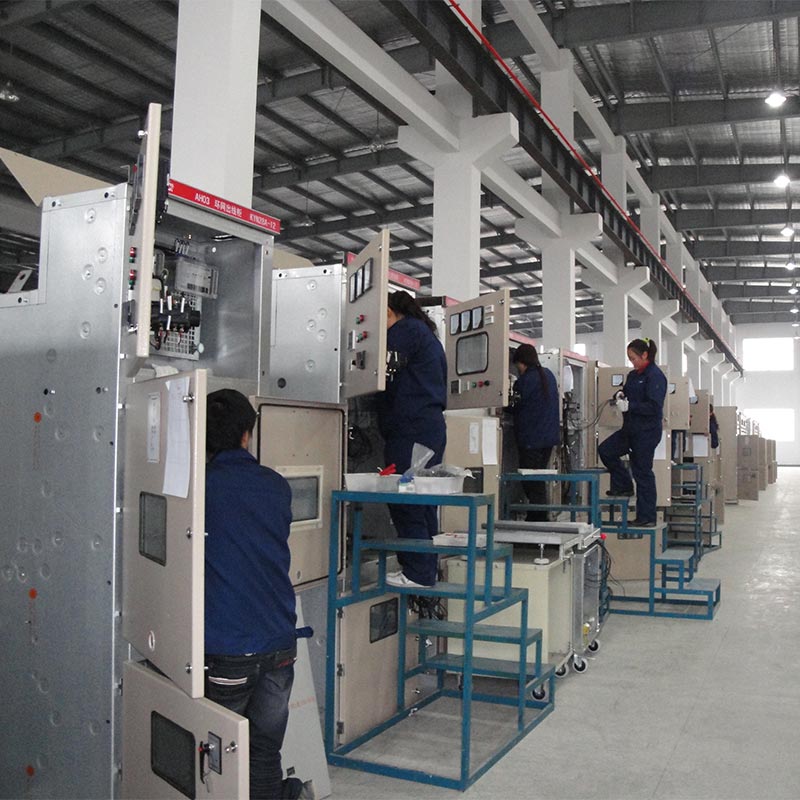

Força da marca e da fábrica

A Usune conta com sua fábrica principal na China, com capacidade de produção anual de mais de 5.000 painéis. Ele se orgulha gerenciamento digitalizado de ponta a ponta, integrando P&D, fabricação e vendas. Seus produtos cobrem mais de 30 países, tornando-a uma fornecedora e fabricante confiável de distribuição de energia de média tensão para clientes globais.
