O que é uma RMU de unidade principal de anel isolado a ar e como ela melhora a distribuição de energia?

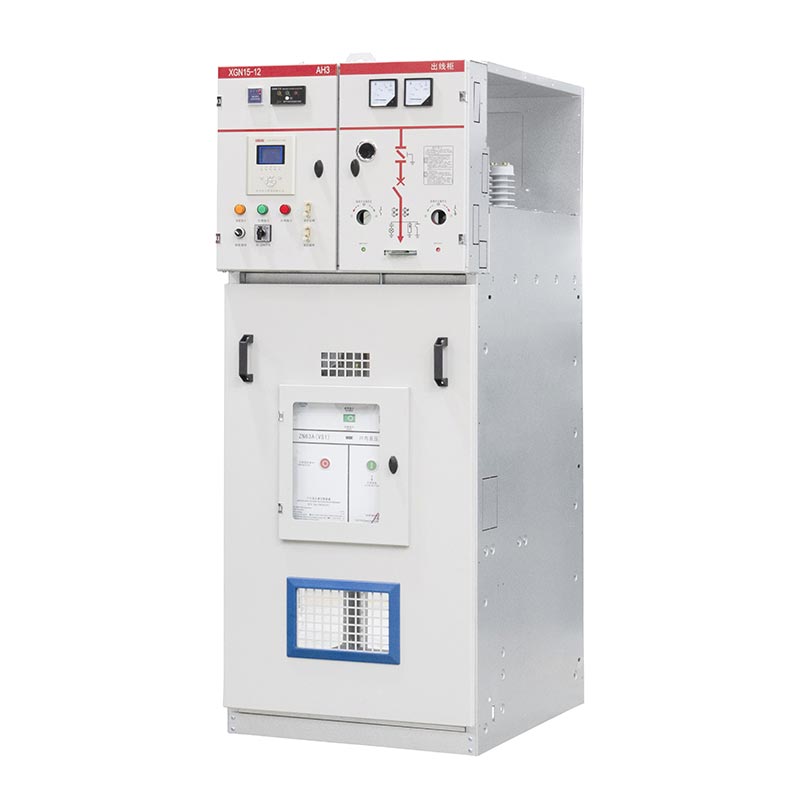

1. O que é uma RMU da unidade principal de anel isolado a ar?

Umunidade principal de anel isolado a ar RMUé um conjunto de manobra elétrica de média tensão projetado para conectar, controlar e isolar circuitos em uma rede de distribuição. Ele usa o ar atmosférico como meio isolante em torno dos componentes energizados aplicáveis, em vez de depender do gás SF₆ como meio de isolamento primário nesses compartimentos.

O termounidade principal de aneldescreve a função do equipamento em um arranjo de distribuição em anel. O anel normalmente conecta vários pontos de distribuição, permitindo que a energia chegue a uma subestação de diferentes direções quando o projeto da rede e a configuração operacional permitirem. Uma RMU combina diversas funções de comutação em um gabinete compacto, ajudando os operadores de distribuição a gerenciar alimentadores e conexões de transformadores.

Ao contrário de um transformador de distribuição, que altera a tensão elétrica, uma RMU gerencia a conexão e desconexão de circuitos de média tensão. Dependendo de sua configuração, pode fornecer manobra de carga, isolação, aterramento e proteção de alimentadores através de fusíveis ou disjuntores.

As RMUs isoladas a ar são usadas em aplicações onde os engenheiros precisam de funções de comutação claramente definidas, um arranjo de isolamento sem gás e uma configuração adequada ao ambiente de instalação. Antes de especificar um, a equipe do projeto deve confirmar a tensão do sistema, o nível de falha, o esquema operacional, o espaço disponível e os requisitos aplicáveis ​​da rede elétrica.

2. Como funciona uma RMU isolada a ar?

Uma RMU isolada a ar gerencia a energia elétrica controlando as conexões entre os alimentadores de anel de entrada e os circuitos de distribuição de saída. Em um arranjo típico de três vias, duas unidades funcionais conectam as seções do cabo em anel, enquanto uma terceira fornece ou protege um alimentador de transformador local.

Operação normal de distribuição

Durante a operação normal, os dispositivos de comutação são posicionados de acordo com o plano operacional aprovado da rede. Muitas redes de distribuição usam um layout de cabo em forma de anel com um ponto normalmente aberto. Este arranjo preserva uma rota de abastecimento alternativa sem necessariamente operar todo o anel como um circuito fechado.

Isolamento de falhas e restauração de fornecimento

Se uma seção do cabo apresentar uma falha, os dispositivos de proteção detectam ou interrompem a falha conforme projetado, enquanto os operadores ou um sistema de automação aprovado isolam a seção afetada. A rede saudável restante pode então ser restaurada através de um alimentador alternativo, desde que as classificações do equipamento, a capacidade da rede, a coordenação da proteção e os procedimentos de comutação o permitam.

É importante distinguir a comutação de carga da interrupção por falta. Uma chave seccionadora em carga é projetada para funções de comutação específicas; não deve ser assumido que interrompe todas as correntes de curto-circuito. A proteção contra falhas pode exigir uma combinação coordenada de interruptor-fusível ou um disjuntor com um relé de proteção adequado.

3. Quais são os principais componentes de uma RMU isolada a ar?

O layout interno exato varia de acordo com o fabricante e o modelo, mas a maioria dos projetos combina dispositivos de comutação, condutores, estruturas de isolamento, mecanismos de segurança e equipamentos de monitoramento opcionais.

Chaves de interrupção de carga

As chaves seccionadoras de carga conectam ou desconectam circuitos sob as condições normais de comutação de carga especificadas. Em uma configuração em anel, eles permitem que os operadores controlem as seções de entrada e saída dos cabos. Suas capacidades nominais de fechamento, quebra e resistência a curto prazo devem corresponder à tarefa pretendida.

Barramentos e conexões elétricas

Os barramentos fornecem caminhos condutores entre unidades funcionais. Seu material, seção transversal, qualidade da conexão e design térmico afetam a capacidade de transporte de corrente e o aumento de temperatura. As terminações dos cabos também devem ser compatíveis com o tipo de cabo especificado e com o arranjo de instalação.

Chaves de aterramento e intertravamentos

As chaves de aterramento fornecem um meio de aterrar seções designadas de circuito isolado quando a sequência operacional aprovada permitir. Os intertravamentos mecânicos ou elétricos ajudam a evitar operações de comutação proibidas. Estes mecanismos são importantes, mas não substituem a verificação de isolação e ausência de tensão no âmbito do procedimento de segurança aplicável.

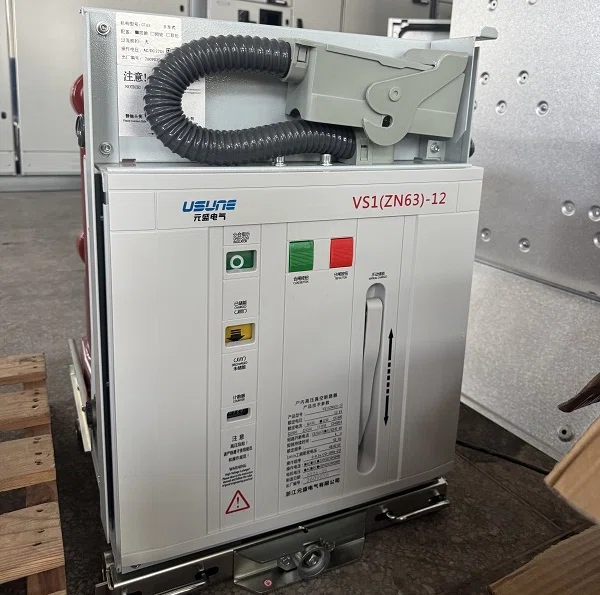

Combinações de fusíveis ou disjuntores

Os alimentadores de transformadores podem usar uma combinação de chave fusível ou um disjuntor com relés de proteção. A solução apropriada depende das características do transformador, da corrente de falta esperada, dos requisitos de seletividade e da filosofia de proteção da rede.

Isoladores, gabinetes e acessórios de monitoramento

Os suportes isolantes mantêm as folgas elétricas necessárias e suportam componentes energizados. O gabinete protege o equipamento contra as condições ambientais e mecânicas especificadas para o produto. Indicadores de tensão opcionais, indicadores de passagem de falta, operadores motorizados e dispositivos de comunicação podem melhorar a visibilidade operacional e o controle remoto quando devidamente integrados.

4. Quais benefícios o isolamento de ar oferece?

O isolamento do ar pode oferecer benefícios práticos para projetos de distribuição, especialmente quando o proprietário do projeto pretende evitar o isolamento à base de SF₆ nos compartimentos relevantes. O valor desses benefícios depende do projeto do equipamento e do ambiente operacional.

• Nenhum requisito de SF₆ em compartimentos isolados a ar:Um projeto adequado evita o manuseio, o monitoramento de vazamentos e as considerações de recuperação no final da vida útil associadas ao SF₆ nesses compartimentos.
• Arranjos visíveis e acessíveis quando concebidos:Algumas construções tornam os componentes e as posições de comutação mais fáceis de serem inspecionados por pessoal treinado. A acessibilidade deve ser verificada para o modelo exato.
• Configuração modular:As unidades funcionais podem ser organizadas para atender a diferentes requisitos de entrada, saída e transformador-alimentador quando a família de produtos suporta as combinações necessárias.
• Planejamento prático de manutenção:Sem SF₆ nas secções isoladas a ar, os operadores evitam tarefas de manutenção relacionadas com o gás nessas secções, embora a manutenção eléctrica e mecânica continue a ser essencial.
• Suporte para automação de distribuição:Operadores motorizados opcionais e acessórios de monitoramento podem suportar comutação remota e relatórios de status.

Quais são as limitações?

Projetos isolados a ar podem exigir folgas elétricas maiores e uma área de instalação maior do que algumas alternativas isoladas a gás. A umidade, a contaminação, a condensação, a altitude e as condições do invólucro também podem afetar o desempenho do isolamento. Um design sem gás não significa automaticamente uma operação livre de manutenção ou desempenho superior em todos os ambientes.

Os compradores devem comparar a configuração completa do equipamento, o custo de instalação, os requisitos de ciclo de vida, as condições ambientais e os regulamentos aplicáveis, em vez de selecionar uma RMU baseada apenas no meio de isolamento.

5. Onde são usadas RMUs isoladas a ar?

As unidades principais de anel isolado a ar podem atender a uma variedade de aplicações de distribuição de média tensão, sujeitas às suas classificações de tensão, arranjos de proteção, construção do gabinete e condições de instalação aprovadas.

Plantas Industriais

As fábricas e instalações de processamento utilizam equipamentos de distribuição de média tensão para fornecer transformadores, áreas de produção e outras cargas elétricas. Uma RMU pode suportar o isolamento do alimentador e ajudar as equipes de manutenção a gerenciar seções da rede sem afetar desnecessariamente todo o local.

Empreendimentos Comerciais e Residenciais

Complexos de escritórios, empreendimentos de apartamentos, propriedades de varejo e projetos de uso misto podem utilizar RMUs em subestações de distribuição local. Arranjos funcionais compactos podem simplificar o gerenciamento de vários alimentadores de transformadores dentro de uma infraestrutura elétrica planejada.

Redes de distribuição de serviços públicos

Os operadores de distribuição podem instalar RMUs nos pontos de conexão da rede para controlar as seções do alimentador e apoiar os procedimentos de restauração. A unidade selecionada deve atender aos requisitos específicos de proteção, comutação, instalação e documentação da concessionária.

Projetos de Energia Renovável e Infraestrutura

Instalações solares, instalações de infraestrutura e outros projetos de energia podem exigir comutação de média tensão entre circuitos de coleta, transformadores e rede de distribuição. A RMU deve ser selecionada de acordo com a contribuição real da falta, serviço de comutação e projeto de conexão à rede.

Para instalações externas ou costeiras, as equipes de projeto devem avaliar adicionalmente a proteção do invólucro, a resistência à corrosão, a faixa de temperatura, o controle de condensação e a vedação da entrada de cabos. A adequação de qualquer modelo específico deve ser confirmada em relação às condições de serviço declaradas pelo fabricante.

6. Quais especificações os compradores devem verificar?

A escolha de uma RMU isolada a ar exige mais do que corresponder a uma tensão nominal. Classificações incorretas ou um arranjo de proteção inadequado podem criar riscos de segurança, atrasos no comissionamento e alterações dispendiosas nos equipamentos. Os compradores devem fornecer ao fabricante os parâmetros de rede e os requisitos do projeto antes de solicitar um orçamento.

Entenda os padrões aplicáveis

A IEC 62271-200 cobre conjuntos de manobra e controle em invólucro metálico CA para tensões nominais acima de 1 kV e até 52 kV inclusive, incluindo aplicações internas e externas relevantes. A edição e alterações aplicáveis ​​devem ser confirmadas em relação às especificações do projeto. Dependendo da configuração do equipamento, padrões adicionais para chaves, disjuntores, combinações de chave-fusível e dispositivos de aterramento também podem ser aplicados.

Para referência, consulte a publicação oficial IEC 62271-200. A conformidade deve ser verificada para o modelo e configuração reais propostos; uma declaração geral de que um produto segue um padrão IEC não substitui a documentação de suporte apropriada.

Perguntas a serem feitas antes de fazer um pedido

• A RMU proposta corresponde ao diagrama unifilar aprovado e ao arranjo de cabos?
• As capacidades de corrente nominal e curto-circuito são suficientes para o estudo do sistema?
• Quais funções de proteção e aterramento estão incluídas como padrão?
• Estão disponíveis evidências de testes de tipo e registros de testes de fábrica de rotina para a configuração relevante?
• As dimensões, posições de entrada dos cabos, detalhes da fundação e folgas de manutenção foram confirmadas?
• As peças sobressalentes, as instruções de operação, o suporte ao comissionamento e os termos de garantia estão claramente especificados?

7. Quais requisitos de segurança e instalação são importantes?

A instalação do painel de distribuição de média tensão deve ser realizada por pessoal qualificado seguindo desenhos aprovados, regulamentos elétricos locais, instruções do fabricante e procedimentos de segurança específicos do local. Como o equipamento pode conter energia elétrica perigosa armazenada ou induzida, o comissionamento e a manutenção nunca devem depender apenas das posições visuais dos interruptores.

Preparação do Local

Antes da entrega, confirme se a fundação, as valas para cabos, o espaço para curvatura dos cabos, as rotas de acesso, os requisitos de ventilação e as folgas operacionais correspondem aos desenhos aprovados. A área de instalação deve permanecer dentro dos limites ambientais especificados e permitir operação e manutenção seguras.

Terminação de Cabo e Aterramento

Use acessórios de cabo compatíveis e siga as instruções de terminação do fabricante. Verifique a preparação do condutor, o torque de conexão, a identificação das fases, a condição do isolamento e as conexões de aterramento. Terminações mal instaladas podem causar superaquecimento, descarga parcial, deterioração do isolamento ou falha elétrica.

Verificações de comissionamento

O comissionamento deve seguir um plano de testes aprovado que reflita o design do produto e os requisitos do projeto. As verificações típicas incluem inspeção da operação mecânica, intertravamentos, fiação, continuidade do aterramento, configurações de proteção, circuitos de controle e resultados de testes elétricos relevantes. Os testes exatos e os critérios de aceitação devem ser definidos por engenheiros qualificados.

8. Como os operadores podem manter uma RMU isolada a ar?

Embora uma RMU isolada a ar evite a manutenção de gás SF₆ em seus compartimentos isolados a ar, ela ainda requer um programa de manutenção apropriado ao seu projeto, serviço, idade e ambiente de instalação. A manutenção preventiva ajuda a identificar a deterioração antes que ela cause uma interrupção ou incidente de segurança.

Áreas de inspeção recomendadas

• Condição do gabinete:Verifique se há corrosão, danos físicos, entrada de água, ventilação bloqueada e vedações danificadas.
• Condição de isolamento:Procure contaminação, umidade, marcas de rastreamento, rachaduras ou outros sinais de deterioração durante as inspeções aprovadas.
• Mecanismos de comutação:Verifique os mecanismos operacionais, indicadores de posição, intertravamentos e condições mecânicas de acordo com os procedimentos do fabricante.
• Conexões e cabos:Inspecione as terminações e conexões acessíveis quanto a sinais de superaquecimento, folgas ou danos ao isolamento usando métodos aprovados.
• Proteção e controle:Verifique as configurações do relé, alimentação auxiliar, alarmes, operadores motorizados e funções de comunicação, quando instaladas.
• Registros:Documente inspeções, resultados de testes, falhas, operações de comutação e ações corretivas.

Com que frequência uma RMU deve ser inspecionada?

Não existe um intervalo de inspeção único adequado para cada instalação. Siga o cronograma de manutenção do fabricante, os regulamentos aplicáveis, os requisitos da rede elétrica e a avaliação de risco do local. Equipamentos em ambientes empoeirados, úmidos, corrosivos ou com carga pesada podem exigir verificações de condição mais frequentes.

Não abra compartimentos selados ou restritos, ajuste componentes energizados ou realize trabalhos intrusivos sem a autorização, isolamento e procedimentos de teste prescritos. Se ocorrer aquecimento anormal, ruído de descarga, cheiro de queimado, alarmes inesperados ou resistência mecânica, encaminhe o problema imediatamente para pessoal de manutenção qualificado.

9. Quais problemas comuns as equipes de projeto devem prevenir?

Muitos problemas de projetos de painéis de manobra começam antes da energização. Especificações claras, documentação completa e coordenação entre o fornecedor do equipamento, o projetista elétrico, o instalador e o usuário final podem reduzir atrasos evitáveis.

Para as equipes de compras, a abordagem mais eficaz é definir os requisitos técnicos antes de comparar as cotações. Um preço inicial baixo pode não representar o melhor valor global se a configuração proposta exigir engenharia adicional, alterações de instalação ou acessórios sem suporte.
