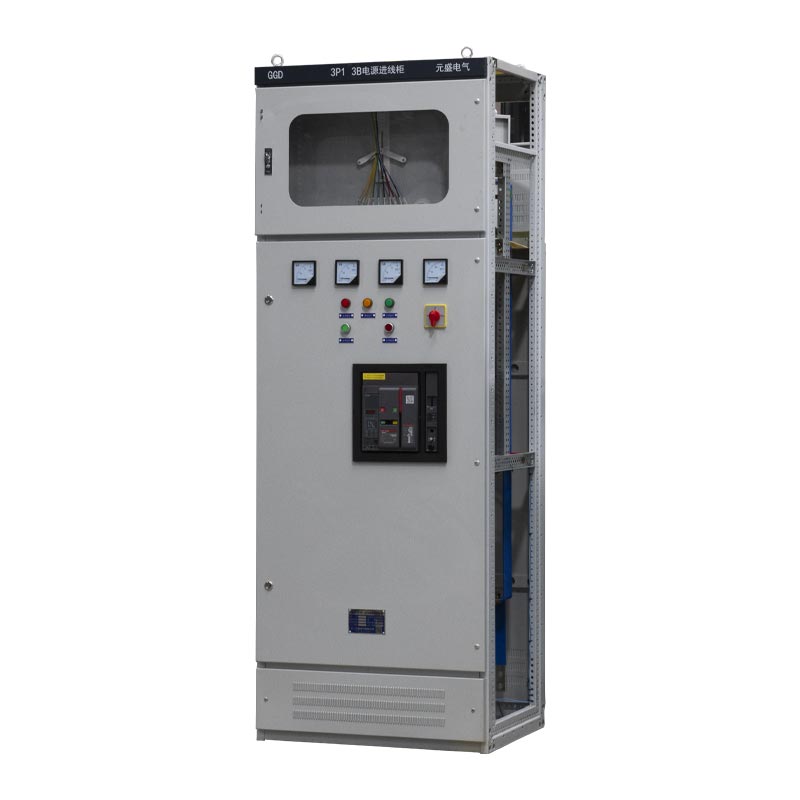

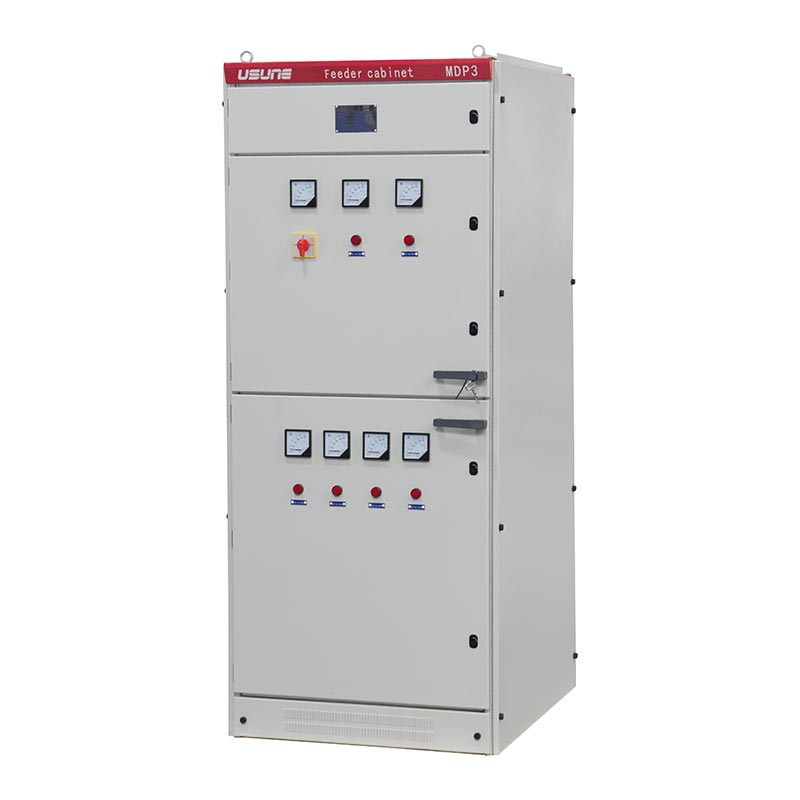

Gabinete de distribuição de tipo fixo de baixa tensão

O gabinete de manobra de tipo fixo de baixa tensão Usune GGD é projetado especificamente para sistemas de distribuição de energia CA 50 Hz com tensão operacional nominal de 380V e corrente operacional nominal de até 3150A. Ele serve como o principal centro de controle para equipamentos de energia, iluminação e distribuição, realizando funções de distribuição de energia de forma estável e eficiente.

Desenvolvido em resposta às necessidades dos setores de energia, usuários avançados e unidades de design, este produto possui recursos avançados tecnologia e é uma atualização ideal do painel de distribuição de baixa tensão tradicional. Como produto principal de um dos principais fabricantes chineses fabricante, integra desempenho confiável, operação segura e manutenção conveniente, tornando-o o preferido escolha para usuários globais que buscam um fornecedor confiável de distribuição de energia de baixa tensão. Aproveitando a produção capacidades das fábricas chinesas avançadas, a sua qualidade é garantida.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Parâmetros técnicos principais

1. Frequência nominal: 50Hz
2. Tensão operacional nominal: 380V CA
3. Corrente operacional nominal: até 3150A
4. Padrões aplicáveis: IEC439, GB 7251, IEC60056, etc.
5. Classificação de proteção: IP30 – IP54 (personalizável)
6. Capacidade de ruptura: Alta, excelente estabilidade dinâmica e térmica

Conformidade e garantia de qualidade

1. Padrões Internacionais

O gabinete de distribuição de tipo fixo de baixa tensão está em total conformidade com os principais padrões elétricos internacionais, garantindo aplicabilidade e confiabilidade globais. Esses padrões incluem: IEC60056 (disjuntores CA de alta tensão), IEC60099 (Pára-raios de óxido metálico CA sem intervalo), IEC60129 (Interruptores de desconexão CA e interruptores de aterramento), IEC60185 (Transformadores de Corrente), IEC60186 (Transformadores de Tensão) e IEC60298 (Quadro de manobra em invólucro metálico de 1kV–50kV AC).

2. Padrões Nacionais e da Indústria

O painel atende aos rigorosos padrões nacionais e industriais chineses, incluindo: GB/T7251.12-2013 (Baixa tensão conjuntos de manobra e controle), GB1207 (transformadores de tensão), GB1208 (transformadores de corrente), GB50150-2006 "Norma para Testes de Aceitação de Equipamentos Elétricos em Instalações Elétricas" e DL/T 5004-2004 "Técnico Especificação para Projeto de Sistemas DC em Engenharia de Energia".

3. Testes e inspeção rigorosos

- Inspeção Visual: Uma inspeção visual e dimensional abrangente é realizada no estilo do gabinete, dimensões, projeto estrutural, bem como seleção, layout, fiação, processo de instalação e revestimento de superfície dos componentes internos para garantir a conformidade com os requisitos técnicos, e os registros são mantidos.

- Testes de Fábrica: Cada painel passa por testes e inspeções de fábrica de acordo com as normas vigentes nacionais e padrões da indústria antes de sair da fábrica, e registros de testes autênticos são fornecidos para garantir que o produto atende aos padrões antes da entrega.

Requisitos do ambiente operacional

1. Temperatura ambiente: -5℃ a +40℃, temperatura média de 24 horas ≤ +35℃
2. Altitude: ≤ 2.000 m (instalação interna)
3. Umidade relativa: ≤ 50% a +40°C, pode ser relaxada em baixas temperaturas (por exemplo, ≤ 90% a +20°C), considerando condensação devido a mudanças de temperatura.
4. Ângulo de instalação: Ângulo com plano vertical ≤ 5°
5. Requisitos Ambientais: Livre de vibrações severas, impactos e substâncias corrosivas; requisitos especiais can be negotiated with the manufacturer.

Principais vantagens de desempenho

1. Alta capacidade de ruptura e forte estabilidade

Estrutura robusta, capaz de suportar grandes correntes de curto-circuito e operação estável sob condições extremas condições elétricas.

2. Configuração flexível

Soluções elétricas modulares suportam várias combinações, múltiplas séries estão disponíveis, adaptáveis a diferentes cenários de aplicação.

3. Prático e durável

Estrutura inovadora, alto nível de proteção, à prova de poeira, à prova de umidade e resistente a impactos, prolongando a vida útil.

4. Seguro e fácil de manter

Layout claro, componentes de fácil acesso, operação conveniente, reduzindo o tempo de inatividade e simplificando a manutenção. 5. Ampla aplicabilidade: Amplamente aplicável a usinas de energia, subestações, fábricas, edifícios comerciais e projetos de infraestrutura.

Casos de aplicação do mundo real

Caso 1: Projeto de Distribuição de Energia para uma Grande Mina de Carvão

1. Contexto do projecto: Um grande grupo mineiro de carvão precisava de um sistema fiável de distribuição de energia de baixa tensão para os seus equipamentos de mineração subterrânea e instalações de superfície, enfrentando ambientes agressivos como poeira, umidade e vibração.
2. Solução: A Usune forneceu 36 gabinetes de distribuição de tipo fixo de baixa tensão da série GGD, personalizados com IP54 proteção e instalação resistente a vibrações.
3. Resultados da Aplicação: Operação estável por mais de 5 anos sem grandes falhas elétricas; frequência de manutenção reduzido em 30% em comparação com equipamentos mais antigos; sem acidentes de segurança elétrica, melhorando a eficiência da mineração.

Caso 2: Projeto de Modernização de Subestações Urbanas

1. Antecedentes do Projeto: Uma subestação municipal precisava atualizar seu antigo sistema de distribuição de energia, exigindo maior capacidade e confiabilidade do fornecimento de energia para atender às necessidades de eletricidade de residentes e empresas.
2. Solução: Foi utilizado quadro Usune GGD, com corrente nominal de 3150A, integrando monitoramento inteligente e funções de proteção.
3. Efeitos da aplicação: Capacidade de distribuição de energia aumentada em 40%, atendendo aos picos de demanda de energia; tempo de resposta a falhas reduzido em 60%, diminuindo a duração da falta de energia; compatível com os padrões da State Grid, alcançando excelente aceitação.

Especificações Técnicas

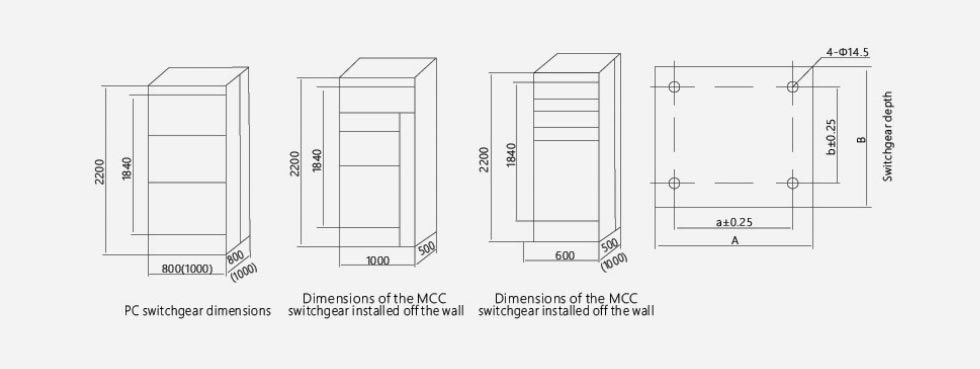

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Qual é a classificação de proteção do gabinete de distribuição de tipo fixo de baixa tensão Usune GGD e como ele é adaptado para ambientes diferentes?

R: A classificação de proteção padrão é IP30, personalizável até IP54. Classificações de proteção mais altas (por exemplo, IP54) são poeira e resistente à umidade, adequado para minas, fábricas e ambientes úmidos; para ambientes corrosivos, revestimentos anticorrosivos e materiais especializados estão disponíveis para atender às necessidades personalizadas.

P2: Qual é a vida útil do produto e qual manutenção de rotina é necessária?

R: A vida útil normal é de 15 a 20 anos. A manutenção de rotina inclui: limpeza trimestral de poeira, verificação de fixadores e status operacional dos componentes; teste anual abrangente de resistência de isolamento e função de proteção calibração. A manutenção adequada pode prolongar a vida útil e garantir uma operação estável.

Q3: A Usune pode fornecer soluções personalizadas para tensões/correntes ou estruturas especiais?

R: Sim. Como fabricante profissional, oferecemos serviços completos de personalização: ajuste da tensão nominal (220V/400V) e corrente (até 3150A), modificando dimensões, layout de componentes e funções; nossa equipe de engenharia trabalhará juntos para projetar soluções personalizadas que atendam aos padrões IEC/GB.
