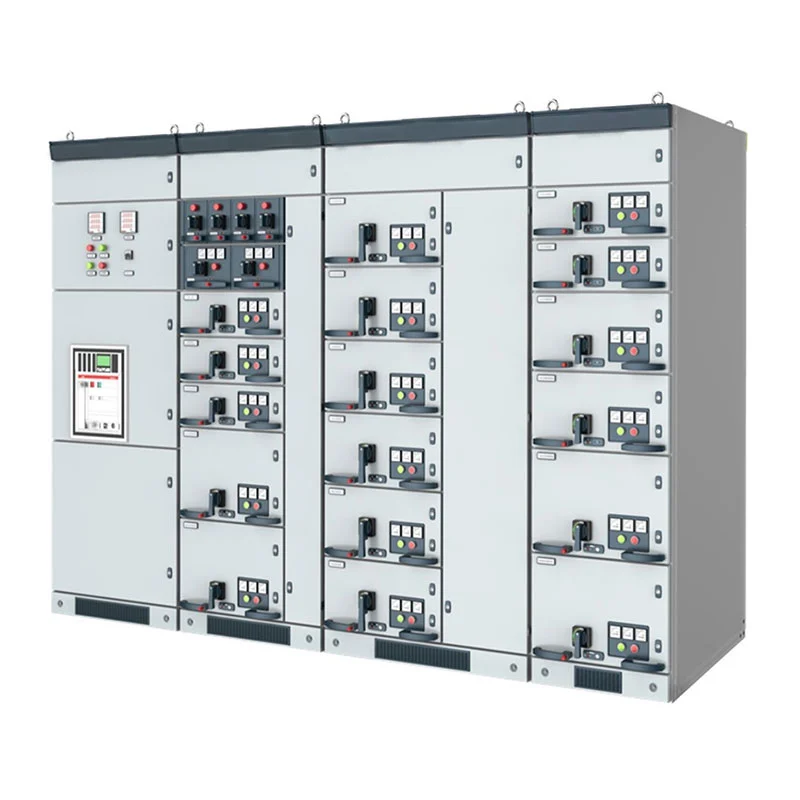

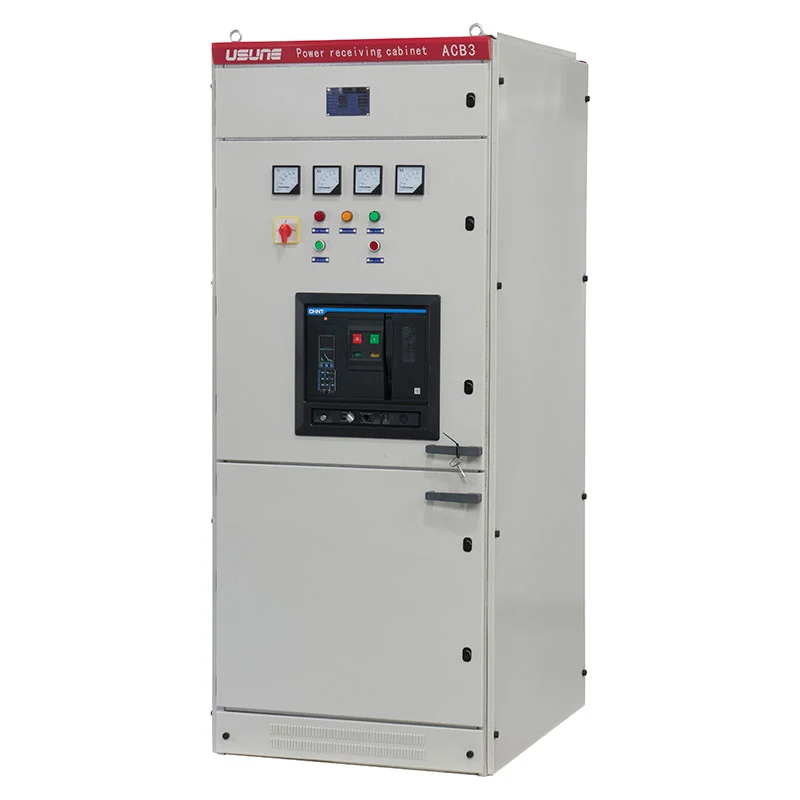

Projetado para sistemas CA 50–60 Hz com tensão nominal de trabalho de até 660 V, o gabinete de manobra tipo gaveta de baixa tensão pode ser configurado para distribuição de energia, controle de motor e compensação de fator de potência. É adequado para plantas industriais, instalações de energia, projetos petroquímicos, infraestrutura de transporte, edifícios comerciais, e outros sistemas elétricos de baixa tensão.
Em um gabinete de distribuição fixo convencional, os circuitos elétricos são relativamente dependentes do gabinete geral arranjo. Quando uma instalação contém muitas cargas independentes, isso pode dificultar o gerenciamento do circuito e futuras modificação mais complicada.

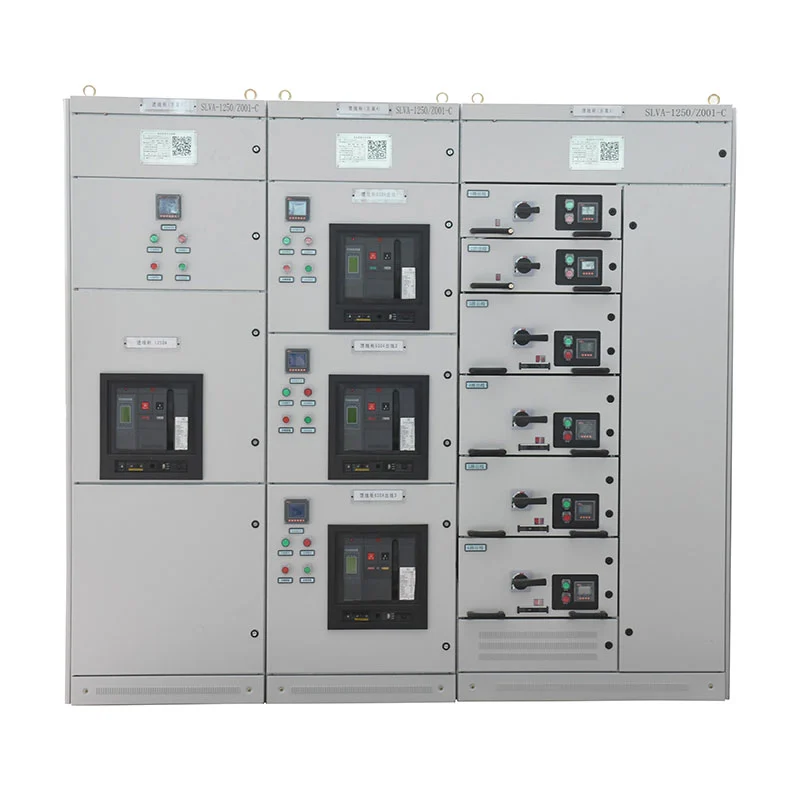

Uma configuração tipo gaveta divide as funções elétricas em unidades individuais. Cada gaveta pode corresponder a um alimentador, motor ou carga elétrica específica, permitindo que o gabinete geral seja organizado de acordo com o real estrutura de distribuição.
Para fábricas e grandes instalações, isto significa que o conjunto de manobra pode ser planejado em torno da carga elétrica, em vez de simplesmente em torno das dimensões físicas do gabinete.
A estrutura da gaveta permite que diferentes circuitos sejam atribuídos a unidades funcionais separadas.
Por exemplo, uma instalação de produção pode ter circuitos independentes para motores de transportadores, bombas, ventiladores, máquinas, iluminação e distribuição geral de energia. Esses circuitos podem ser organizados de acordo com suas características individuais requisitos elétricos.
Esta estrutura ajuda os operadores a identificar a relação entre cada circuito e seus equipamentos conectados, o que é particularmente valioso em grandes salas elétricas contendo numerosos alimentadores de saída.
Nem toda carga elétrica tem o mesmo requisito de energia. Um pequeno motor auxiliar e um motor de produção de alta potência pode exigir diferentes arranjos de comutação e proteção.
O gabinete de distribuição tipo gaveta de baixa tensão pode, portanto, usar gavetas grandes e pequenas para diferentes circuitos. requisitos. A configuração da gaveta pode ser determinada de acordo com as classificações do motor, a capacidade do alimentador e o número de circuitos dentro do projeto.
Isto proporciona aos engenheiros elétricos maior liberdade na preparação do layout do gabinete.
Para instalações industriais, o controle do motor pode ser responsável por uma proporção significativa do consumo elétrico de baixa tensão. sistema.
A configuração do CCM é composta por gavetas grandes e pequenas, sendo que o dispositivo de comutação principal de cada circuito utiliza um disjuntor em caixa moldada de alta capacidade de interrupção ou chave rotativa de carga com fusível.
Este arranjo pode ser aplicado a circuitos que atendem bombas, compressores, ventiladores, transportadores, máquinas de produção e outros equipamentos motorizados.
Separar esses circuitos de motor em unidades funcionais dedicadas também ajuda a simplificar o relacionamento elétrico entre motores individuais e seus alimentadores correspondentes.
O gabinete do Centro de Distribuição de Energia é usado onde a energia elétrica recebida precisa ser dividida entre vários circuitos a jusante.
A configuração do PC pode acomodar disjuntores das séries Emax, MT, 3WN, AH e ME, dependendo da versão aprovada. projeto elétrico.
A seleção deve considerar corrente nominal, capacidade de curto-circuito, características do alimentador, coordenação de proteção, e os requisitos do equipamento conectado.
Sistemas industriais com motores pesados podem gerar uma demanda significativa de energia reativa. Para tais instalações, o fator de potência a compensação pode fazer parte do projeto elétrico de baixa tensão.
O gabinete de compensação pode ser configurado para compensação manual, automática ou remota do fator de potência.
Sua configuração pode ser determinada de acordo com as características de carga e gerenciamento elétrico do cliente requisitos, em vez de usar o mesmo acordo de compensação para todos os projetos.
O equipamento pode ser adaptado a sistemas elétricos com diferentes estruturas de carga.
Fábricas com múltiplas linhas de produção podem usar unidades de gavetas separadas para motores, equipamentos auxiliares e equipamentos gerais. circuitos de energia.
Bombas, compressores, ventiladores e outros equipamentos de processo podem ser organizados através de circuitos de controle de motor dedicados.
Grandes instalações de produção podem usar distribuição centralizada de baixa tensão para vários equipamentos e motores de alta potência alimentadores.
Instalações ferroviárias, terminais e infraestrutura de apoio podem usar o gabinete para distribuição de energia de equipamentos e sistemas elétricos auxiliares.
Edifícios comerciais e residenciais podem organizar vários alimentadores de baixa tensão dentro de uma distribuição centralizada sistema.
Usinas e projetos de energia podem configurar funções de distribuição, controle de motores e compensação de acordo com suas cargas elétricas auxiliares.
| Item | Especificação |
| Tipo de produto | Quadro de distribuição tipo gaveta de baixa tensão |
| Tensão nominal de trabalho | ≤660 V |
| Frequência nominal | 50Hz/60Hz |
| Principais Funções | Distribuição de Potência / Controle do Motor / Compensação do Fator de Potência |
| Configuração do PC | Disjuntores Série Emax / MT / 3WN / AH / ME |
| Configuração do CCM | Gavetas Grandes e Pequenas |
| Comutação principal do CCM | MCCB de alta interrupção / chave de carga rotativa com fusível |
| Compensação | Manual / Automático / Remoto |
| Altitude Padrão | ≤2000m |
| Temperatura Ambiente | -5°C a +40°C |
| Temperatura média de 24 horas | ≤+35°C |
| Transporte e armazenamento | -25°C a +55°C |
| Temperatura de curto prazo | Até +70°C por ≤24h |
| Frequência aplicável | CA 50–60 Hz |
O ambiente operacional padrão deve ter uma temperatura ambiente entre -5°C e +40°C, com uma temperatura média temperatura durante 24 horas não superior a +35°C.
A uma temperatura ambiente máxima de +40°C, a humidade relativa não deve exceder 50%. Maior umidade pode ser aceitável em temperaturas mais baixas, como até 90% a +20°C. As variações de temperatura devem ser consideradas porque a condensação pode ocorrer.
A altitude padrão é ≤2000m.
Durante o transporte e armazenamento, o equipamento pode suportar temperaturas de -25°C a +55°C, com curto prazo exposição até +70°C por um período não superior a 24 horas.
Aplicações especiais, incluindo plataformas de perfuração de petróleo offshore e usinas nucleares, exigem técnicas separadas avaliação e acordo entre o fabricante e o usuário final.
O Projeto de Lançamento de Foguetes Cas-space é uma referência de engenharia para equipamentos elétricos Usune.
A infraestrutura de lançamento de foguetes contém diversas cargas elétricas de suporte, incluindo sistemas de equipamentos, auxiliares instalações e serviços de infraestrutura. Tais instalações exigem uma organização de circuito clara e distribuição elétrica para suporte às diversas áreas operacionais.
Equipamentos Usune foram aplicados como parte do sistema elétrico do projeto, proporcionando experiência prática no fornecimento comutadores para infraestrutura especializada.
O projeto também demonstra a importância de adaptar a configuração do gabinete à arquitetura elétrica real de uma instalação em vez de depender de um arranjo uniforme.
O sistema de produção e gestão da Usune é apoiado pela ISO 9001, ISO 14001 e ISO 45001.
O equipamento é fabricado de acordo com os requisitos aplicáveis da IEC e GB, incluindo GB 7251.1, JB/T 9961 e requisitos internacionais relevantes para conjuntos de manobra e controle de baixa tensão.
Antes do envio, o gabinete acabado passa por inspeção de fábrica e testes de rotina. Relatórios de testes relevantes e a documentação técnica pode ser fornecida de acordo com os requisitos do projeto.
Para as equipes de compras, a etapa mais importante é confirmar a configuração elétrica antes da fabricação.
Um gabinete de manobra do tipo gaveta de baixa tensão deve ser selecionado de acordo com a lista de carga real, e não apenas tensão nominal do gabinete.
Usune recomenda confirmar:
| Informações do cliente | Por que é importante |
| Tensão do sistema | Determina o projeto elétrico básico |
| Corrente de entrada | Determina a capacidade de entrada |
| Número de alimentadores | Determina a quantidade de gavetas |
| Quantidade de motores | Determina os requisitos da MCC |
| Classificações do motor | Determina a seleção de gaveta e comutação |
| Nível de curto-circuito | Determina os requisitos de proteção |
| Requisito de compensação | Determina a capacidade de compensação |
| Ambiente de instalação | Confirma as condições de operação |
| Diagrama Unifilar | Suporta configuração final do gabinete |
Fornecer esses detalhes durante a fase de cotação permite que a Usune prepare uma configuração que melhor corresponda ao sistema elétrico real do cliente.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor | |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequência nominal | hertz | 50 | 50 | 50 | |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 | |
| 4 | Nível de isolamento nominal | 1min Frequência suportou pressão | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impulso de iluminação suportou tensão | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 | |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 | |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 | |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— | |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— | |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 | |
| 12 | Vida mecânica | chave seccionadora de carga/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor de isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grau de proteção IP | Gabinete | IP4X | IP4X | IP4X | |
| Tanque de gás | IP67 | IP67 | IP67 | |||

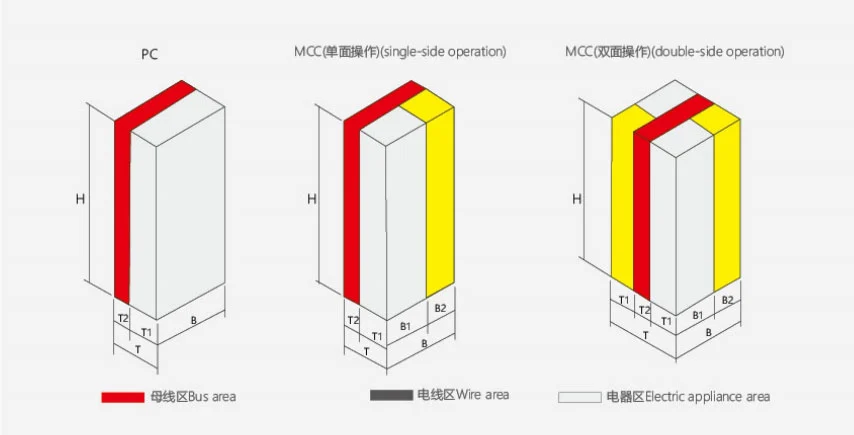

| Altura | Largura | Profundidade | Observação | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Operação de lado único |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Operação de dois lados |
O gabinete é montado na fábrica usando estruturas de gabinete e componentes funcionais padronizados.
O processo de produção abrange inspeção de componentes, montagem estrutural, instalação de gavetas, fiação elétrica, inspeção da unidade funcional e testes de rotina.
Este processo de montagem baseado em fábrica permite que a configuração final do gabinete seja verificada em relação aos aprovados. requisitos técnicos antes do envio.
O equipamento foi projetado para sistemas CA com tensão nominal de trabalho de 660V e inferior.
A disposição das gavetas permite que circuitos elétricos individuais sejam organizados como unidades funcionais separadas, que podem tornar grandes sistemas de distribuição mais fáceis de gerenciar e configurar.
Sim. A configuração do CCM pode usar gavetas grandes e pequenas de acordo com a capacidade do motor e os requisitos do circuito.
A configuração do PC pode utilizar disjuntores das séries Emax, MT, 3WN, AH e ME conforme projeto aprovado projeto.
Sim. A seção MCC é projetada especificamente para múltiplos circuitos de motor e pode ser configurada com diferentes gavetas tamanhos.
Sim. As funções de compensação manual, automática e remota podem ser configuradas de acordo com os requisitos do projeto.
Usune opera sob sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001. Os produtos são fabricados de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para configurações aplicáveis.
Sim. Quantidade de gavetas, disposição do circuito, seleção do disjuntor, configuração do CCM e funções de compensação podem ser determinado de acordo com os requisitos elétricos do cliente.
As informações mais úteis incluem tensão do sistema, corrente de entrada, número de alimentadores, quantidade e classificações do motor, nível de curto-circuito, requisitos de compensação, ambiente de instalação e diagrama elétrico unifilar.
A Usune fornece painéis de distribuição de baixa tensão para sistemas elétricos onde vários circuitos de energia precisam ser organizados dentro de um gabinete centralizado.
Para clientes que adquirem um gabinete de distribuição tipo gaveta de baixa tensão, a Usune pode avaliar a carga elétrica estrutura, selecione configurações de gaveta adequadas, coordene a seleção de componentes, complete a montagem de fábrica e testes e fornecer documentação técnica para entrega do projeto.
