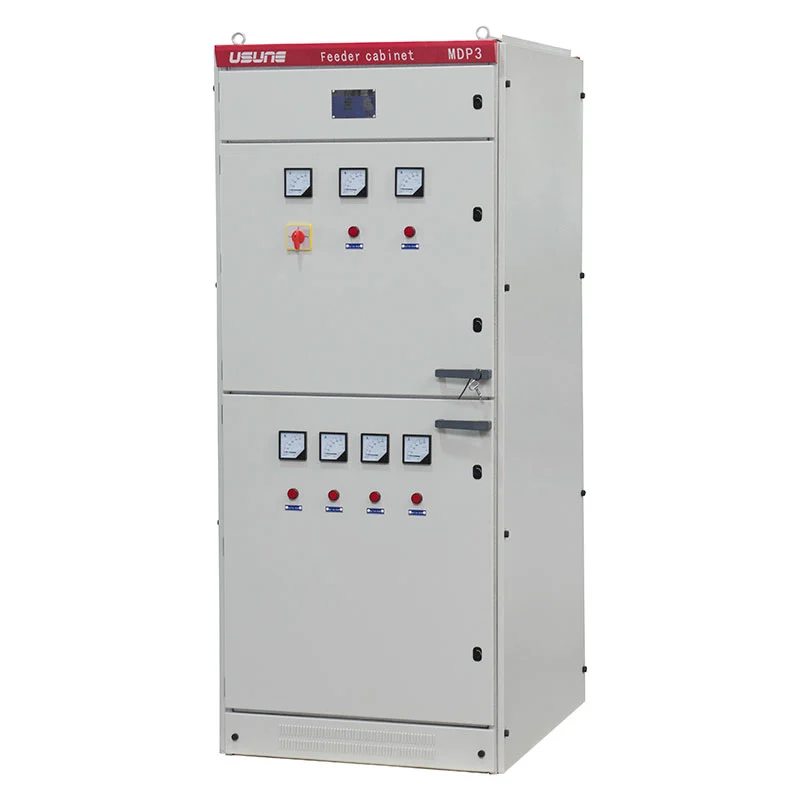

O Painel de Distribuição de Energia de Baixa Tensão GGD foi projetado para aplicações internas de distribuição de energia com frequência nominal de 50Hz e tensão nominal de trabalho até 380/400V. Sua estrutura de gabinete, barramentos de cobre, circuitos de controle e proteção os componentes podem ser configurados de acordo com os requisitos do projeto. A solução é adequada para usinas de energia, subestações, fábricas, empresas de mineração, edifícios comerciais e outras instalações de distribuição elétrica.
O Painel de Distribuição de Energia de Baixa Tensão GGD foi concebido como uma unidade centralizada de distribuição de baixa tensão. Pode receber energia elétrica do sistema upstream e distribuí-la para vários circuitos de saída para equipamentos, iluminação, motores e outras cargas.
O gabinete pode ser organizado como gabinete de entrada, gabinete de distribuição de saída, gabinete de compensação de capacitor ou outras configurações conforme diagrama elétrico unifilar. Isso torna o sistema mais fácil de integrar diferentes redes de distribuição industrial e comercial.
O arranjo interno separa os principais componentes elétricos e a fiação de controle de acordo com o projeto. Disjuntores universais, disjuntores em caixa moldada, disjuntores miniatura, contatores, relés, medidores e outros componentes podem ser selecionados de acordo com as funções de circuito necessárias.
Para projetos que exigem marcas ou especificações de componentes personalizadas, a Usune pode coordenar a seleção dos componentes com o comprador antes da produção.
A estrutura do gabinete e as divisórias são fabricadas em chapa de aço laminada a frio. A espessura da placa de referência é ≥2mm, com bordas acabadas tratadas para reduzir arestas vivas durante a operação e manutenção.
A estrutura do gabinete foi projetada para fornecer resistência mecânica suficiente para operação normal, permitindo ao mesmo tempo acesso para inspeção, fiação e substituição de componentes. As portas dianteiras e traseiras estão dispostas de forma prática operação e manutenção.
O cobre eletrolítico é usado nos barramentos principais e ramificados. Materiais de isolamento e proteção termorretráteis podem ser aplicado ao sistema de barramento para manter o desempenho dielétrico necessário.
A identificação de fase é fornecida para o arranjo do barramento, enquanto as juntas do barramento são processadas de acordo com o método de conexão elétrica necessário. Uma conexão de barramento flexível também pode ser fornecida quando necessário entre o ponte de barramento de entrada e o disjuntor principal.
Um barramento de cobre PE dedicado é disposto ao longo da direção de montagem do gabinete. Componentes que necessitam de aterramento podem ser conectado através do sistema PE, com terminais de aterramento fornecidos para conexão à rede de aterramento externa.
O compartimento de cabos também pode reservar espaço suficiente para cabeçotes de cabos e instalação de transformadores de corrente relacionados conforme desenho do projeto.

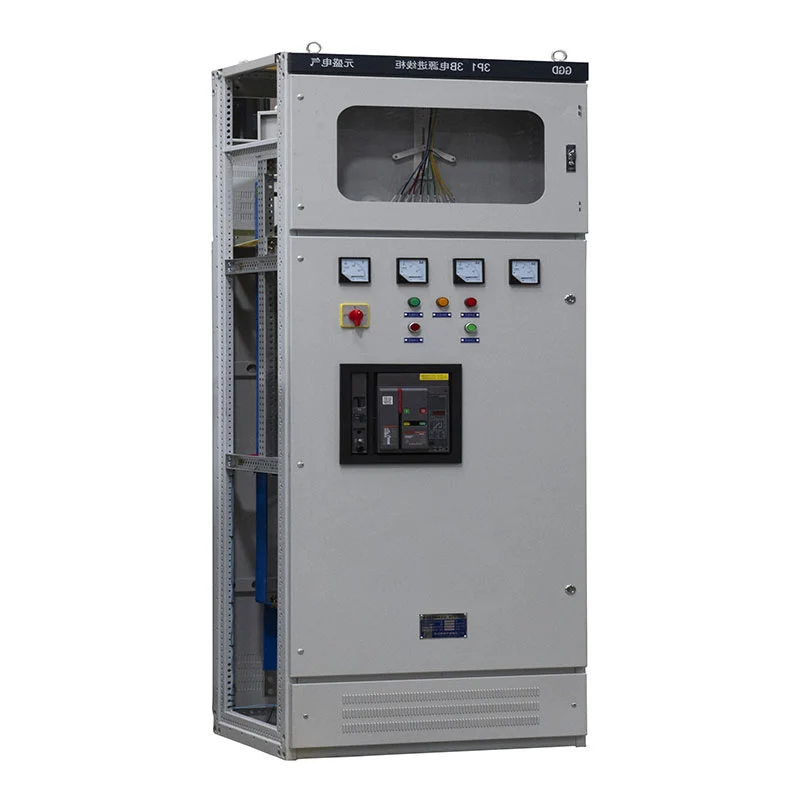

Os gabinetes de entrada podem ser equipados com disjuntores universais e funções de proteção correspondentes. O A configuração fornecida pode incluir disjuntores de operação elétrica com proteção contra disparo por subtensão e funções de retardo de acordo com o projeto elétrico.
A configuração de proteção e controle é determinada pelos requisitos do projeto, em vez de ser limitada a um combinação de componentes fixos.
Os circuitos de saída podem ser organizados para diferentes cargas e requisitos de distribuição. Disjuntores, contatores, relés térmicos e blocos terminais podem ser selecionados de acordo com a corrente nominal e requisitos de controle de cada alimentador.
O layout do gabinete permite uma identificação clara do circuito, com números de dispositivos e etiquetas de fiação posicionadas para facilitar inspeção e manutenção.
Para aplicações de motores, o gabinete pode integrar circuitos de controle de motores com comutação e proteção apropriadas componentes. Luzes de indicação de partida/parada e identificação de circuito podem ser dispostas no painel do gabinete para ajudar os operadores identificam rapidamente circuitos de motor individuais.
Os circuitos de controle secundário são conectados de acordo com os desenhos elétricos aprovados. Condutores flexíveis são dispostos em feixes organizados, com isolamento apropriado e mangas usadas onde a fiação passa através de dispositivos móveis ou áreas mecanicamente expostas.
As seções transversais de referência incluem 1,5 mm² para circuitos de controle e tensão CA e 2,5 mm² para circuitos de corrente CA, sujeito ao projeto elétrico final.
Os blocos terminais utilizam componentes retardadores de chama, enquanto os condutores são identificados de acordo com a numeração do circuito ou direção do condutor mostrada nos desenhos. Evitam-se etiquetas internas escritas à mão; números de circuito e equipamentos a identificação é impressa ou estampada a quente para uma manutenção mais clara a longo prazo.
O Painel de Distribuição de Energia de Baixa Tensão GGD é projetado em torno dos seguintes parâmetros de referência:
| Item | Especificação |
| Tipo de produto | Painel de distribuição de energia de baixa tensão GGD |
| Tensão nominal | 0,4kV |
| Frequência nominal | 50Hz |
| Corrente nominal | Até 3150A |
| Grau de Proteção | IP23 |
| Instalação | Interior |
| Nível de poluição | Nível 3 |
| Altitude | ≤1000m |
| Temperatura Ambiente | -10°C a +40°C |
| Umidade relativa média diária | ≤95% |
| Umidade Relativa Média Mensal | ≤90% |
| Intensidade Sísmica | Até magnitude 8 |
Os parâmetros elétricos finais, as dimensões do gabinete e a seleção dos componentes são determinados de acordo com o aprovado desenho técnico e requisitos de projeto.
| Modelo | Tensão nominal (V) | Corrente nominal (A) | Corrente nominal de interrupção de curto-circuito (KA) | Corrente suportável nominal de curta duração (1s) (kA) | Corrente suportável de pico nominal (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

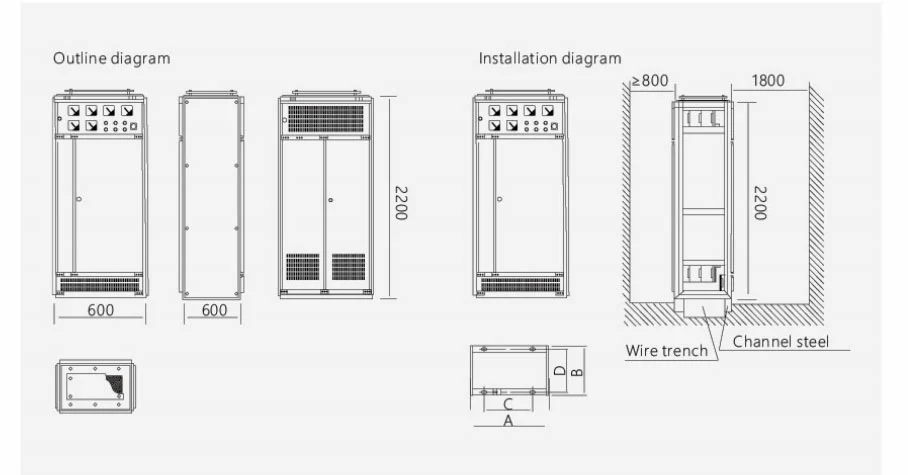

| Código do produto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Em fábricas, oficinas e instalações mineiras, o Painel de Distribuição de Energia de Baixa Tensão GGD pode servir como central ponto de distribuição de equipamentos de produção, motores, iluminação e sistemas auxiliares.
O gabinete pode ser configurado para redes de distribuição comerciais e de edifícios altos, onde múltiplas saídas circuitos exigem proteção, medição e controle centralizados.
Usinas e subestações podem usar o equipamento para distribuição de energia auxiliar de baixa tensão e downstream sistemas elétricos, com configuração interna adaptada ao diagrama unifilar do projeto.
O equipamento destina-se a instalação interna. A temperatura operacional de referência é de -10°C a +40°C, com altitude de até 1000m.
O ambiente circundante deve estar livre de vibrações severas, impactos e condições corrosivas. Quando especial existem requisitos ambientais, as condições técnicas podem ser discutidas entre Usune e o comprador antes produção.
Durante a instalação, a inclinação do equipamento em relação ao plano vertical não deve ultrapassar 5°. Instalação adequada ajuda a manter o alinhamento do gabinete, a operação da porta e a confiabilidade da conexão elétrica.
O projeto e a fabricação do Painel de Distribuição de Energia de Baixa Tensão GGD seguem o quadro de distribuição de baixa tensão aplicável requisitos, incluindo padrões GB e IEC relevantes. Os equipamentos fornecidos podem ser fabricados de acordo com as especificações de projeto aplicáveis mais recentes e documentação técnica aprovada.
Os principais padrões de referência incluem GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 e outros padrões elétricos aplicáveis padrões especificados pelo projeto.
As atividades de fabricação e gerenciamento de qualidade da Usune são apoiadas pelos sistemas ISO 9001, ISO 14001 e ISO 45001. Os produtos elétricos também podem ser fornecidos com certificação CE, juntamente com documentação de teste relevante de acordo com à configuração do produto.

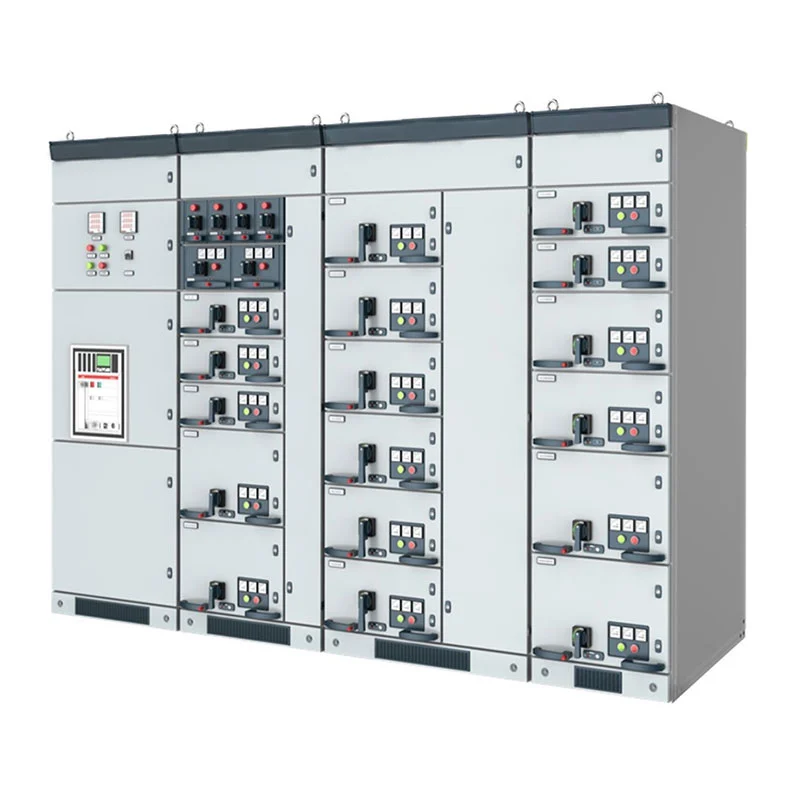

| Item de comparação | Painel de distribuição de energia de baixa tensão GGD | Aparelhagem extraível | Armário de Distribuição Tipo Fixo |
| Objetivo principal | Distribuição, controle e proteção de energia de baixa tensão | Troca e manutenção frequente de circuitos | Distribuição básica de energia |
| Tensão Típica | 0,4kV | Baixa/média tensão dependendo da configuração | Baixa tensão |
| Estrutura do Gabinete | Armário modular fixo | Estrutura de gaveta/carrinho extraível | Instalação fixa |
| Acesso ao Circuito | Manutenção dianteira e traseira dependendo do design | Retirada rápida de unidades funcionais | Acesso de manutenção convencional |
| Flexibilidade de configuração | Alto | Muito alto | Moderado |
| Sistema de barramento | Barramentos principais e ramais de cobre | Arranjo de barramento compartimentado | Barramentos de cobre ou alumínio |
| Cargas adequadas | Alimentadores, motores, iluminação, sistemas auxiliares | Vários alimentadores e circuitos de controle de motor | Cargas de distribuição geral |
| Abordagem de Manutenção | Inspeção e substituição em nível de componente | Retirada da unidade funcional para manutenção | Manutenção em nível de componente |
| Personalização de projetos | Diagrama unifilar e personalização baseada em componentes | Personalização da configuração da gaveta | Personalização de configuração básica |
| Aplicações Típicas | Fábricas, subestações, usinas de energia, edifícios | Distribuição industrial e controle de motores | Distribuição comercial e de uso geral |
O Painel de Distribuição de Energia em Baixa Tensão GGD é particularmente adequado quando o projeto requer uma centralização robusta gabinete de distribuição com estrutura interna clara, sistema de barramento de cobre e seleção flexível de entrada, circuitos de saída e controle.
Para projetos onde a substituição rápida de unidades funcionais individuais é o requisito principal, um configuração pode ser mais apropriada. Para redes de distribuição mais simples com menos mudanças de circuito, um tipo fixo gabinete pode fornecer uma solução mais direta.
Usune pode selecionar a estrutura do gabinete, disjuntores, arranjo de barramentos, componentes de controle e fiação interna de acordo com o diagrama unifilar do projeto e os requisitos técnicos.
O Painel de Distribuição de Energia de Baixa Tensão GGD foi referenciado para o Projeto de Lançamento de Foguetes Cas-space, demonstrando sua aplicação em um ambiente de projeto onde distribuição estruturada de baixa tensão e instalações elétricas a confiabilidade do equipamento é importante.
tem mais de 14 anos de experiência na área de equipamentos elétricos, com suporte por uma equipe de P&D experiente, capaz de desenvolver configurações de acordo com os requisitos específicos do projeto.
Desde componentes elétricos e fabricação de gabinetes até fiação interna e inspeção final, a Usune aplica procedimentos de produção e inspeção de qualidade. O prazo de produção padrão é de aproximadamente 15 a 20 dias, dependendo na configuração e quantidade do pedido.
Para projetos que exigem disjuntores, componentes de controle, dimensões de gabinete, arranjos de barramentos ou Configurações de fiação, a Usune pode desenvolver o equipamento com base no diagrama unifilar e técnico do comprador especificações.
A tensão nominal de referência padrão é 0,4kV, com frequência nominal de 50Hz. Os parâmetros finais dependem do projeto projeto.
A configuração fornecida pode chegar a 3150A, dependendo do disjuntor, barramento e instalação elétrica geral selecionados. projeto.
Sim. Dimensões do gabinete, componentes elétricos, circuitos de entrada e saída, funções de controle, barramentos arranjos e outros detalhes podem ser personalizados de acordo com desenhos aprovados.
A configuração pode incluir disjuntores universais, disjuntores em caixa moldada, disjuntores miniatura, contatores, relés térmicos, medidores e outros componentes de acordo com os requisitos do projeto.
O período normal de produção é de aproximadamente 15–20 dias, dependendo da quantidade e configuração técnica.
Sim. Usune pode fornecer OEM e personalização baseada em projeto, incluindo configurações de componentes especificadas e cliente requisitos.
Componentes e gabinetes montados são inspecionados durante a produção, seguidos de inspeção e testes de rotina antes remessa. Documentação de teste relevante pode ser fornecida de acordo com os requisitos do projeto.
