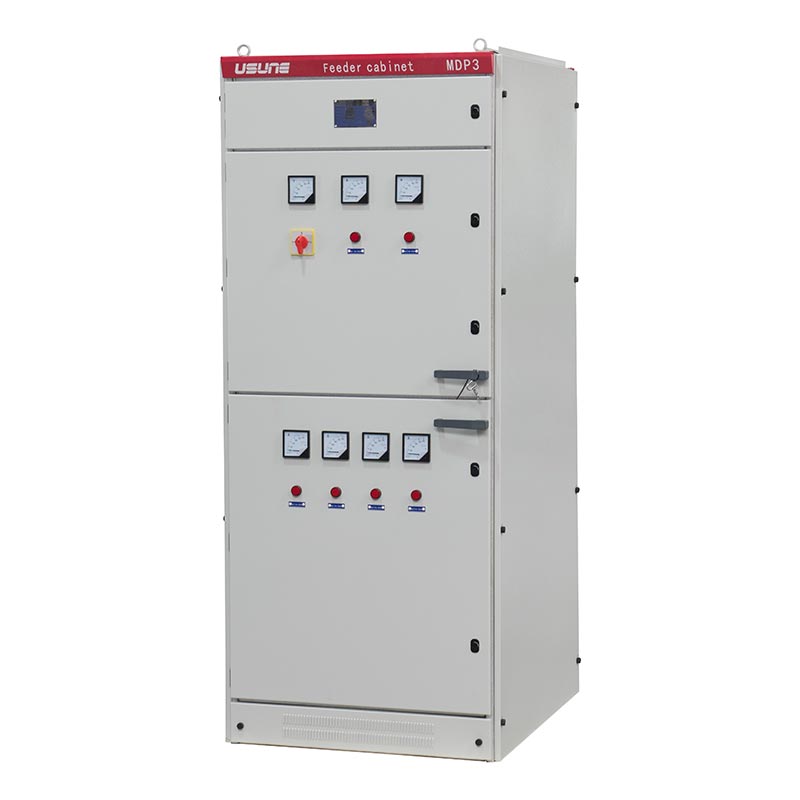

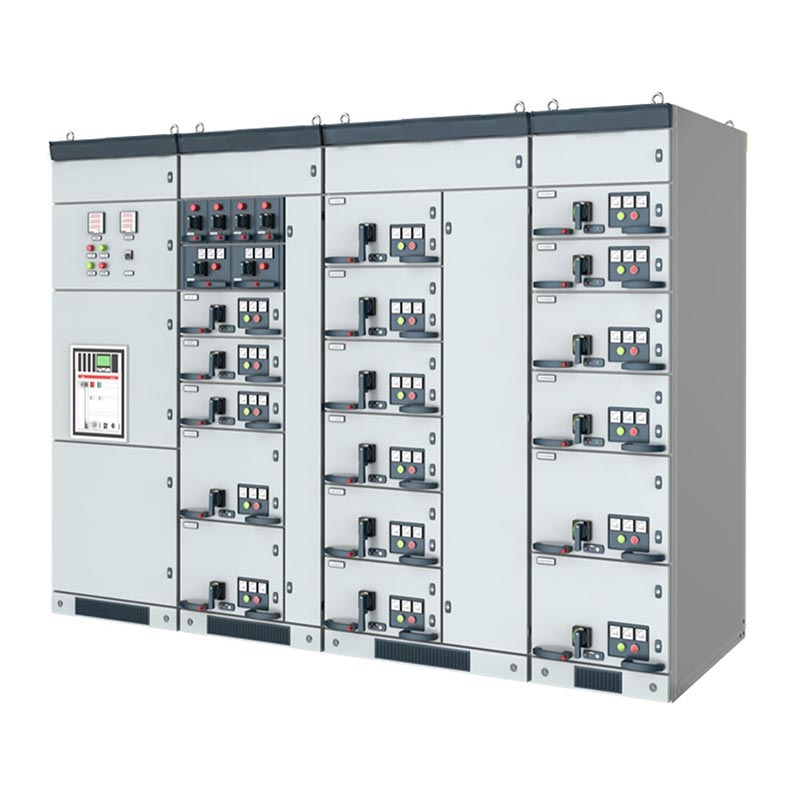

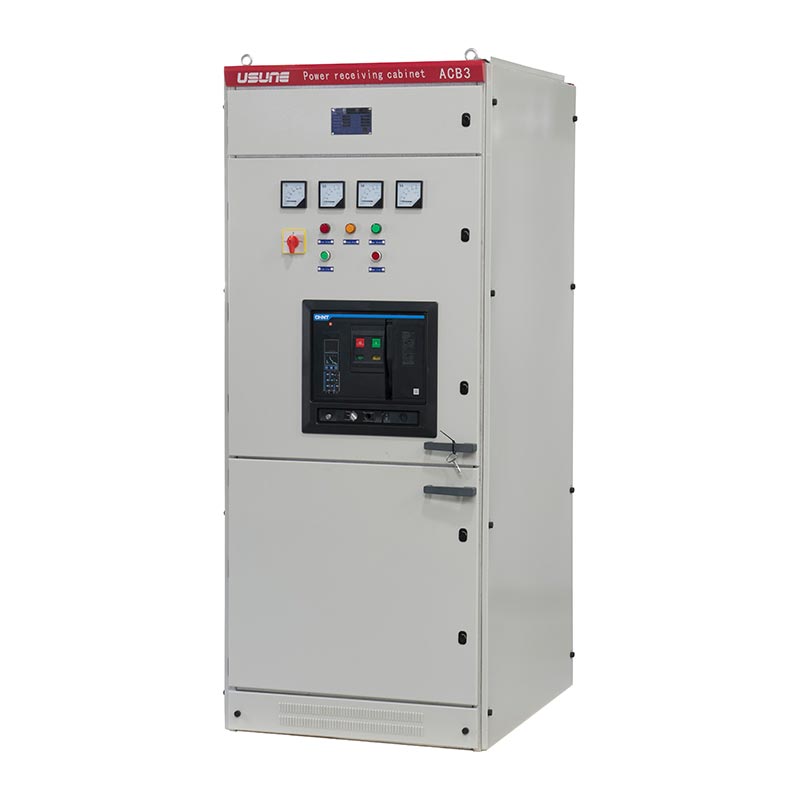

O painel de baixa tensão Usune GGD é um painel fixo usado principalmente para recepção, distribuição e controle de energia em sistemas de baixa tensão. Otimizado para aplicações internas, é adequado para usinas de energia, subestações, indústrias e empresas de mineração e edifícios altos e podem suportar cargas de até 3150A.
- Tensão nominal: 0,4kV (380V)
- Frequência nominal: 50 Hz
- Classificação de proteção: IP23
- Padrões: IEC 439, GB 7251, GB/T 14048.2
- Certificações: Certificação do Sistema de Gestão ISO 9001
Aparelhagem de baixa tensão
Aparelhagem de média tensão
1. Estrutura do gabinete: Construída em chapa de aço laminada a frio com espessura ≥2mm, em cinza elétrico RAL7032,
possuindo alta resistência mecânica.
2. Desempenho de proteção: classificação de proteção IP23, evitando efetivamente a intrusão de objetos estranhos sólidos e
respingos de água.
3. Dispositivo de intertravamento: O painel de distribuição de baixa tensão GGD incorpora um intertravamento mecânico e elétrico
mecanismo, prevenindo efetivamente a operação incorreta e garantindo a segurança operacional.
4. Componentes principais: Equipados com disjuntores de alta qualidade, indicadores LED anti-interferência e precisão
instrumentos do tipo ponteiro.
1. Alta capacidade de interrupção: Capacidade de interrupção de até 50kA, garantindo operação estável do equipamento sob falha
condições.
2. Excelente estabilidade: Apresenta excelente estabilidade dinâmica e térmica, adequada para aplicações industriais pesadas
aplicações.
3. Configuração flexível: O design modular permite configuração personalizada com base em energia, iluminação e motor
requisitos de controle.
4. Manutenção conveniente: Os componentes são dispostos de forma lógica, claramente identificados e as portas do gabinete são duráveis,
facilitando a inspeção e manutenção diária.
5. Forte adaptabilidade ambiental: A faixa de temperatura operacional é de -10 ℃ a + 40 ℃, adequada para ambientes com
altitudes ≤1000m.
| Nome do parâmetro | Parâmetros Específicos |
| Modelo | Série GGD |
| Tensão nominal | 0,4kV (380V) |
| Corrente nominal | Máx. 3150A |
| Freqüência | 50 Hz |
| Nível de proteção | IP23 |
| Material | Aço laminado a frio (≥2mm) |
| Cor | RAL7032 (cinza elétrico) |
| Padrões Aplicáveis | IEC 439, GB 7251, GB/T 14048.2 |
| Altitude | ≤1000m |
| Faixa de temperatura | -10℃ ~ +40℃ |
| Umidade | Média Diária ≤95% |
| Nível de poluição | Nível 3 |
| Intensidade Sísmica | ≤Magnitude 8 |
| Item | Unidade | Parâmetro | |
| Tensão nominal | kV | 24 | |
| Frequência nominal | Hz | 50 | |
| Corrente nominal do disjuntor | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente nominal do armário de distribuição | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente dinâmica nominal (4s) | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corrente constante nominal (pico) | ka | 40, 50, 63, 80, 100, 125 | |
| Corrente nominal de interrupção de curto-circuito | ka | 16, 20, 25, 31,5, 40, 50 | |
| Corrente nominal de curto-circuito | ka | 40, 50, 63, 80, 100, 125 | |
| Tensão suportável de frequência de energia de 1min | Pólo-pólo, pólo-terra | kV | 65 |
| Através da distância de isolamento | kV | 79 | |
| Tensão suportável de impulso de raio (pico) | Pólo-pólo, pólo-terra | kV | 125 |
| Através da distância de isolamento | kV | 145 | |
| Nível de proteção | IP4X para gabinete, IP2X para sala de isolamento e sala de disjuntor aberta | ||
| Nota: a capacidade de curto-circuito do TC deve ser considerada separadamente. | |||
1. Nome do Projeto: Atualização do Sistema de Distribuição de Energia para uma Mina de Carvão
2. Cliente: Um grande grupo de mineração de carvão em Shanxi, China
3. Desafios do Projeto: Ambiente subterrâneo hostil com altos níveis de poeira e vibração, exigindo um ambiente estável e fonte de alimentação confiável para transportadores, bombas e equipamentos de ventilação.
4. Solução: Implantação de 18 unidades de painéis de baixa tensão Usune GGD para distribuição de energia principal e energia zoneada distribuição.
5. Resultados do Projeto:
- Confiabilidade: Operação estável por 24 meses consecutivos sem qualquer parada não planejada.
- Segurança: O índice de proteção IP23 e os robustos dispositivos de intertravamento eliminam completamente os acidentes de segurança elétrica.
- Melhoria da eficiência: A fonte de alimentação estável reduz a taxa de falhas do equipamento em 65%.
- Otimização da manutenção: O design dos componentes de fácil acesso reduz o tempo de manutenção em 50%.

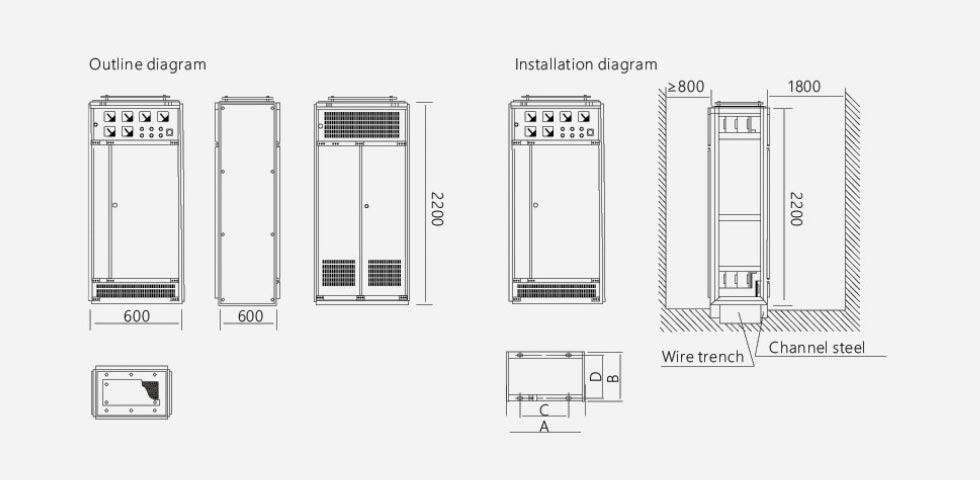

| Código do produto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
R: O projeto padrão é adequado para altitudes ≤1000m. Versões adequadas para altitudes de até 2.000 m podem ser personalizado mediante confirmação do fabricante.
R: Este produto foi projetado para uso interno (adequado para ambientes de poluição de nível 3). Para exterior ou altamente aplicações corrosivas, entre em contato com a Usune para revestimentos personalizados ou classificações de proteção atualizadas.
R: O produto está em conformidade com os padrões IEC 439, GB 7251, GB/T 14048.2 e sistema de gerenciamento ISO. No caso de padrões conflitantes, o padrão mais elevado será priorizado.
Concluindo, o painel de distribuição de baixa tensão Usune GGD é um equipamento de distribuição de energia de alto desempenho e altamente confiável solução. Como fabricante e fornecedor líder na China, a Usune integra conceitos de design avançados, rigorosos controle de qualidade e ampla experiência no setor, aproveitando suas modernas instalações de produção para fornecer produtos seguros, produtos e serviços de distribuição de energia eficientes e duráveis para vários cenários em todo o mundo, incluindo energia fábricas, instalações industriais e edifícios comerciais.
