Transformador de corrente LB6-110kVé um transformador de corrente de alta tensão projetado para medição de corrente, medição de energia e proteção de relés em sistemas de energia de 110kV CA. Adequado para redes elétricas de 50 Hz e 60 Hz, este transformador oferece desempenho estável e alta precisão de medição para subestações, sistemas de transmissão de energia e instalações de energia industriais.
Com tecnologia avançada de isolamento imerso em óleo e uma estrutura totalmente vedada, o Transformador de Corrente LB6-110kV oferece excelente isolamento elétrico, operação confiável e longa vida útil sob exigentes condições de trabalho de alta tensão.
O transformador de corrente da série LB6-110kV adota um design profissional para aplicações de energia de alta tensão. O modelo do produto representa suas principais características técnicas:
O transformador está equipado com múltiplos enrolamentos secundários, incluindo um enrolamento de medição com classe de precisão 0,5 e três enrolamentos de proteção. A configuração de vários enrolamentos secundários permite funções confiáveis de medição e proteção de corrente para diferentes requisitos do sistema de energia.
Transformador de corrente LB6-110kVsuporta múltiplas configurações de relação de corrente alterando o método de conexão da peça de conexão externa no conservador de óleo. Quando conectado em série, a relação de corrente é a/c, enquanto a conexão paralela fornece uma relação de corrente de 2*a/c.
Este design flexível permite que o mesmo modelo de transformador se adapte a diferentes requisitos operacionais, reduzindo custos de substituição de equipamentos e melhorando a versatilidade de aplicação em sistemas de energia de alta tensão.
O Transformador de Corrente LB6-110kV foi projetado para operar de forma confiável sob diversas condições ambientais:
Para aplicações com temperaturas mais baixas ou requisitos ambientais especiais, soluções customizadas podem ser discutidas com o fabricante de acordo com as condições do projeto.
O Transformador de Corrente LB6-110kV adota uma estrutura imersa em óleo composta por tanque de combustível, corpo do transformador, bucha de porcelana, conservador de óleo e expansor. O corpo do transformador está imerso em óleo isolante e contém enrolamentos primários e secundários projetados para desempenho elétrico estável.
O enrolamento primário adota uma estrutura em forma de U. O sistema de isolamento principal utiliza tecnologia de isolamento capacitivo de óleo-papel, com múltiplas telas capacitivas dispostas entre camadas de isolamento. A blindagem interna se conecta a alto potencial enquanto a blindagem externa é aterrada, melhorando o desempenho do isolamento e a segurança operacional.
O condutor do enrolamento primário é dividido em duas seções com quatro terminais conectados ao conservador de óleo. A relação de corrente pode ser ajustada através de alterações na fiação externa, proporcionando opções flexíveis de configuração.
O enrolamento secundário é instalado em um suporte abaixo do enrolamento primário. Todos os terminais secundários e terminais de tela externa são conectados à caixa de junção no tanque do transformador, garantindo instalação e manutenção convenientes.
O Transformador de Corrente LB6-110kV apresenta um design prático de conexão com pinças de fiação externas instaladas na parte inferior da caixa de junção. Parafusos de aterramento são fornecidos tanto na caixa de junção quanto no tanque de combustível, permitindo o aterramento seguro do enrolamento secundário e de toda a estrutura do transformador.
O transformador adota características de redução de polaridade. Quando a corrente primária flui de P1 para P2, a corrente secundária flui através do circuito externo de S1 para S2 ou S3, garantindo transmissão precisa de corrente para sistemas de medição e proteção.

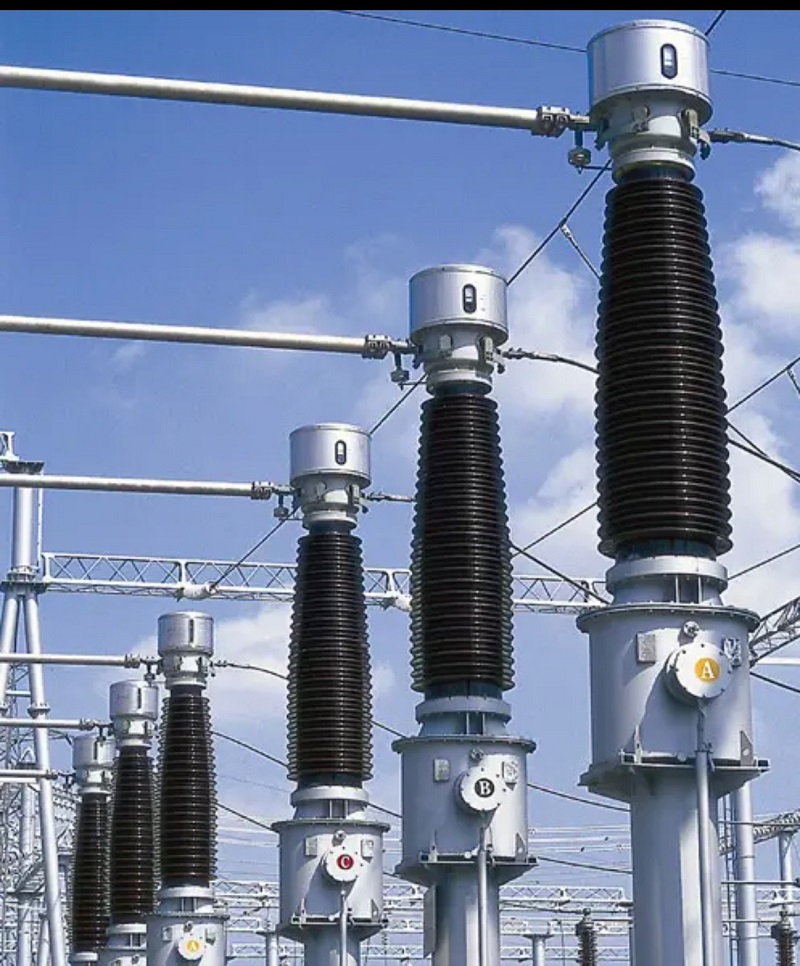

Devido ao seu desempenho de alta tensão e funções de proteção confiáveis, o Transformador de Corrente LB6-110kV é amplamente utilizado em:
O transformador de corrente LB6-110kV combina medição precisa, isolamento confiável, design de relação de corrente flexível e operação de baixa manutenção. Sua estrutura imersa em óleo totalmente vedada garante desempenho estável em ambientes de alta tensão, tornando-o uma solução confiável para sistemas de energia modernos que exigem operação segura e contínua.
