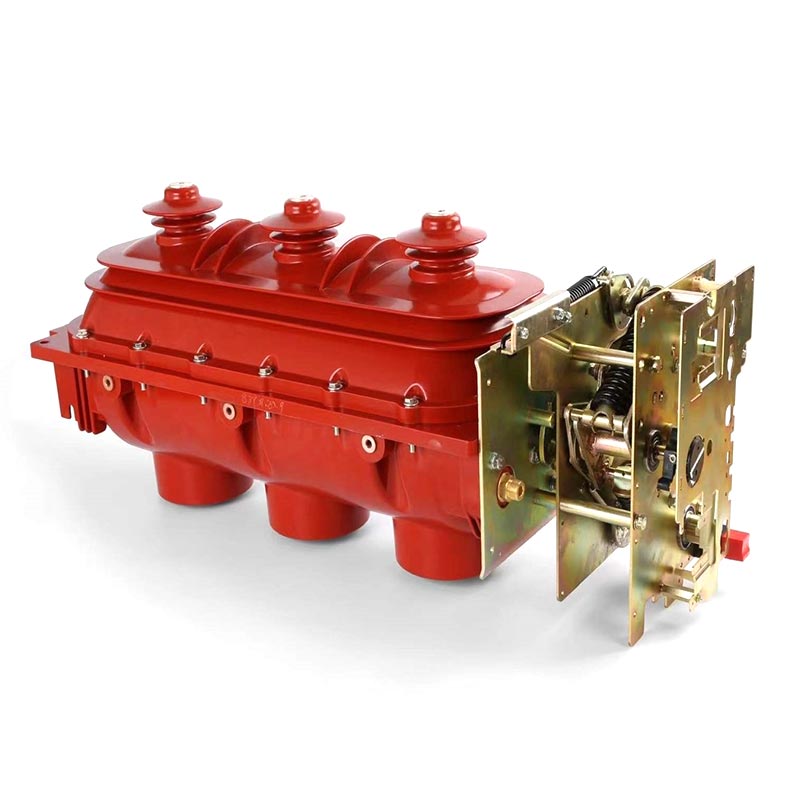

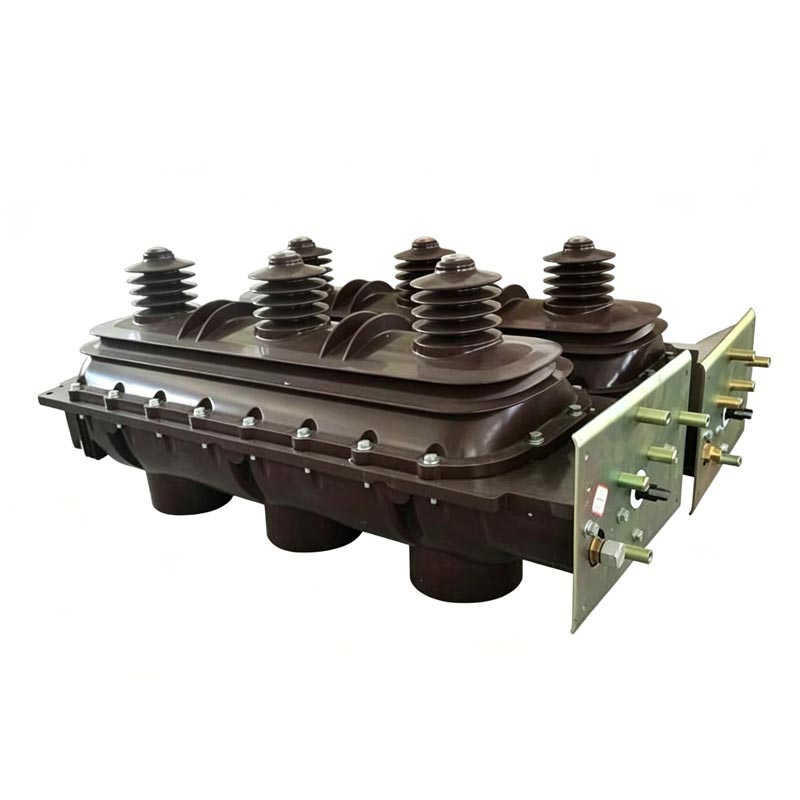

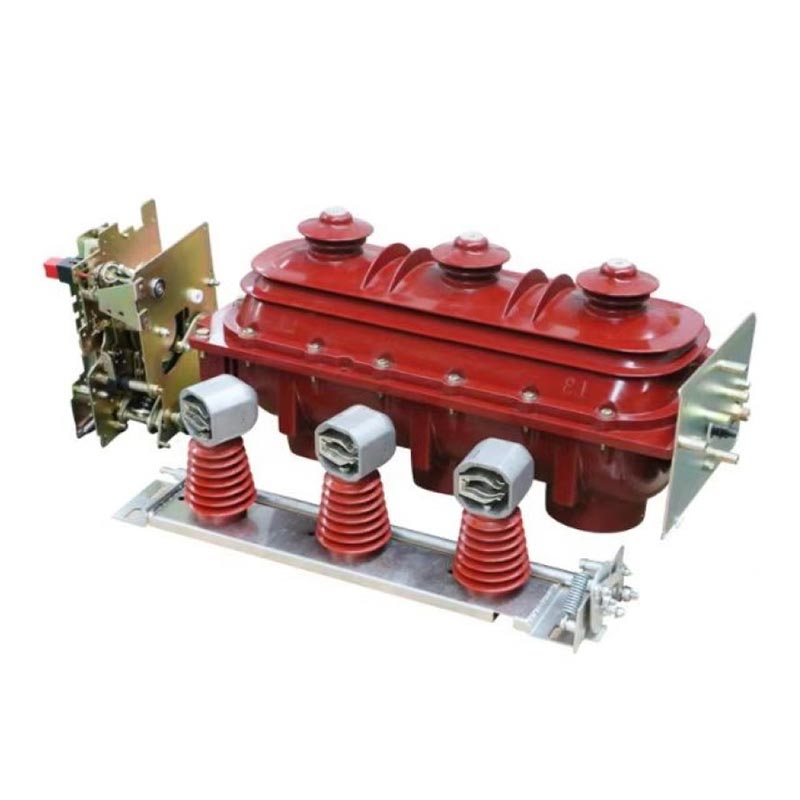

A chave seccionadora de carga interna Usune 24kV 36kV FLN36-24kV série 36KV é um painel central de média tensão desenvolvido e fabricado de forma independente pela Zhejiang Usune Electric Co., Ltd. Esta série foi projetada especificamente para aplicações internas, adaptável a tensões nominais de 24kV e 36kV e adequado para anel trifásico CA 50Hz redes e sistemas de fonte de alimentação radial dupla. Usune, um fornecedor profissional enraizado na China, integra recursos avançados tecnologia e experiência prática em cada produto, garantindo que os interruptores possam lidar de forma estável com a corrente de carga e comutação de corrente de sobrecarga, bem como operações de comutação de longas linhas descarregadas, transformadores descarregados, e bancos de capacitores.
A principal vantagem desta série é a sua flexibilidade: quando usada com fusíveis limitadores de corrente, ela pode substituir o circuito disjuntores. O interruptor de carga controla a comutação de várias correntes de carga, enquanto o fusível limitador de corrente controla a interrupção de correntes maiores de sobrecarga e curto-circuito. Isso reduz o custo do equipamento de distribuição de energia e melhora a segurança e a estabilidade do sistema de fornecimento de energia, ganhando amplo reconhecimento da indústria.
Adotando um design de contato rotativo de três posições e interrupção dupla, a posição de operação da chave (fechada, aberta, aterrado) está claramente definido, evitando efetivamente a operação incorreta e garantindo comutação precisa e confiável; o O projeto geral de instalação trifásica oferece boa sincronização, menos peças e ajuste e ajuste convenientes. instalação, reduzindo significativamente a dificuldade e o tempo de instalação no local.
A chave é vedada com carcaças superiores e inferiores fundidas em epóxi, preenchidas internamente com gás SF6 a 0,045–0,07 MPa. SF6 O gás possui excelentes propriedades de isolamento e extinção de arco, vedando completamente o circuito principal e circuito de aterramento dentro do invólucro, isolando-o da umidade externa, poeira e outros contaminantes. Isto garante um desempenho de isolamento estável mesmo em ambientes internos adversos, evitando falhas de isolamento e garantindo a operação segura do sistema de energia.
A segurança está no centro do design do produto Usune. No caso de arco interno, a fraca estrutura traseira do o invólucro irá romper automaticamente e, simultaneamente, a válvula de alívio de pressão na parte superior do gabinete irá aberto, expelindo o gás de sobrepressão para fora do gabinete, evitando efetivamente a explosão do gabinete e protegendo a segurança dos operadores no local e dos equipamentos adjacentes. Este projeto passou em vários testes de segurança, está em conformidade com padrões internacionais de segurança e fornece proteção confiável para operações de distribuição de energia.
A chave seccionadora interna de 24kV 36kV suporta modos de operação manual e elétrico, selecionáveis de acordo com requisitos reais do local. É conveniente e confiável de operar, com uma estrutura mecânica simplificada e desempenho estável, adaptável a operações de comutação frequentes. Adotando um design livre de manutenção, possui uma longa vida útil, com vida útil mecânica de até 2.000 ciclos, reduzindo custos de manutenção e carga de trabalho subsequentes.
| Não. | Item | Unidade | Dados |
| 1 | Tensão nominal | kV | 24 |
| 2 | Frequência nominal | Hz | 50/60 |
| 3 | Corrente nominal | A | 630/800 |
| 4 | Tensão suportável de frequência de energia de 1min (úmida) | kV | 50 |
| Tensão suportável de frequência de energia de 1min (seca) | 60 | ||
| 5 | Tensão suportável ao impulso do raio | kV | 125/150 |
| 6 | Corrente nominal de interrupção de curto-circuito (pico) | ka | 63 |
| 7 | Carga Ativa Nominal e Corrente de Interrupção em Malha Fechada | A | 50 |
| 8 | Corrente de transferência nominal | A | 1200 |
| 9 | Corrente nominal de curto-circuito (pico) | ka | 63 |
| 10 | Corrente de interrupção de carregamento de cabo nominal | A | 50 e 10 |
| 11 | Corrente de interrupção de carregamento do cabo de falha à terra | A | 20 |
| 12 | Corrente suportável de pico nominal | ka | 63 |
| 13 | Corrente suportável de curta duração (2s) | ka | 25 |
| 14 | Resistência Mecânica | Tempos | 2000 |
Para garantir uma operação estável e confiável, a chave seccionadora de carga interna Usune 24kV 36kV deve ser usada sob o seguindo condições (com base na experiência real de aplicação na China e no mundo):
(a) Altitude: Não superior a 1000 metros;
(b) Temperatura ambiente: Limite superior +40°C, limite inferior -25°C;
(c) Umidade relativa: Média diária ≤95%, média mensal ≤90%;
(d) Ausência de gases corrosivos significativos, gases inflamáveis ou poluição por vapor de água no ar circundante;
(e) Nenhuma vibração frequente ou severa.
Estudo de caso: Projeto de distribuição de energia residencial urbana de Hangzhou, China
Uma grande área residencial em Hangzhou, China, tinha altos requisitos de eficiência energética, segurança e estabilidade em suas salas internas de distribuição de energia. O projeto selecionou 20 chaves seccionadoras de carga internas Usune de 24kV (FLN36-24kV série) para lidar com comutação de carga e proteção para o sistema de fonte de alimentação residencial. Como fornecedor designado para este projeto, a Usune forneceu orientação de instalação personalizada e serviço pós-venda. A fábrica rigorosamente testou cada produto antes do envio para garantir a conformidade com os requisitos técnicos do projeto. Desde a sua comissionamento em 2023, os interruptores funcionaram de forma estável, sem falhas ou mau funcionamento de isolamento, efetivamente garantindo um fornecimento de energia estável para mais de 5.000 residências. A equipe do projeto elogiou muito o desempenho do produto e os serviços profissionais da Usune.
A1: Não. As chaves de carga são usadas principalmente para comutar correntes de carga e correntes de sobrecarga, bem como conectar e desconectar linhas longas descarregadas, transformadores descarregados e bancos de capacitores. Eles não podem de forma independente interromper correntes de curto-circuito. Para lidar com correntes de curto-circuito, os interruptores de carga podem ser combinados com fusíveis limitadores de corrente. Os fusíveis limitadores de corrente lidam com a interrupção de sobrecargas maiores e curtos-circuitos correntes, e esta combinação pode substituir disjuntores, fornecendo proteção abrangente para a fonte de alimentação sistema. Este design, otimizado pela Usune com base em anos de experiência profissional, equilibra custo e segurança.
A2: O gás SF6 nas chaves de carga internas Usune de 24kV e 36kV é selado dentro de um invólucro fundido em epóxi. O padrão a pressão é 0,045–0,07 MPa. A baixa pressão afetará o isolamento do interruptor e o desempenho de extinção de arco. Usuários deve primeiro verificar se há vazamentos de gás. Se for encontrado um vazamento, entre em contato imediatamente com a equipe de pós-venda da Usune. Como um fabricante profissional, a Usune fornece serviços especializados de detecção e reparo de vazamentos de gás. Depois de eliminar o vazamento, O gás SF6 precisa ser reabastecido com a pressão padrão para garantir que o interruptor funcione normalmente. É recomendado para verificar a pressão do gás regularmente durante o uso diário.
