Chave de desconexão 12kv 10kv 1000a 1250a

A chave seccionadora Usune 12kV 10kV 1000A 1250A é um produto principal desenvolvido pela empresa com foco nas necessidades de distribuição industrial de energia de alta tensão. Ele é projetado especificamente para tomadas de geradores e tomadas de alta tensão. sistemas, adaptando-se aos níveis de tensão de 10kV e 12kV e cobrindo especificações de corrente convencionais de 1000A e 1250A.

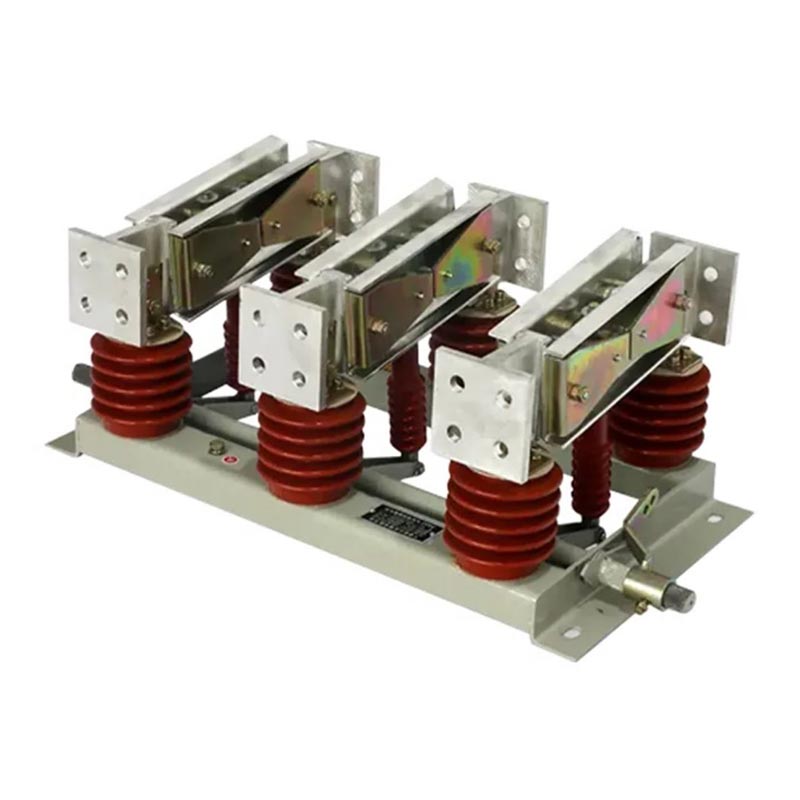

A chave seccionadora 12kV/10kV/1000A/1250A consiste em três unidades monopolares independentes e também pode ser flexível configurado como um dispositivo elétrico de alta tensão integrado tripolar. Possui uma estrutura compacta, conveniente operação e isolamento confiável. Sendo um produto carro-chefe desenvolvido internamente, ele atende aos requisitos de isolamento, aterramento e requisitos de prevenção da poluição sob diversas condições operacionais. Ele alcança comutação de circuito confiável sob condições sem carga, formando uma quebra de isolamento claramente visível, garantindo a segurança do pessoal de manutenção do fonte.

Principais vantagens

1. Tecnologia avançada e desempenho estável

- Integra a mais recente tecnologia elétrica doméstica de alta tensão, otimiza o circuito condutor e o isolamento design, reduz a resistência de contato e melhora a capacidade de carga de alta corrente;
- Suporta configurações internas (N) e externas, com chave de aterramento opcional (D) e tipos à prova de poluição (W) adaptar-se a condições operacionais complexas;
- Utiliza materiais de isolamento de alta resistência e componentes metálicos resistentes à ferrugem, resistindo ao envelhecimento e à corrosão, prolongando a vida útil.

2. Compatível e certificado, seguro e confiável

- GB 1985-2014 "Interruptores de desconexão CA de alta tensão e interruptores de aterramento"
- GB/T 11022-2011 "Requisitos técnicos comuns para equipamentos de manobra e equipamentos de controle de alta tensão"
- DL/T 486-2010 "Condições Técnicas para Solicitação de Chaves Seccionadoras CA de Alta Tensão e Chaves de Aterramento"
- DL/T 593-2006 "Requisitos Técnicos para Aparelhagem de Alta Tensão e Equipamentos de Controle"

3. Forte adaptabilidade e ampla gama de aplicações

- Especificações de Tensão/Corrente: 10kV, 12kV; 1000A, 1250A, expansível para modelos de alta corrente 2000A-10000A;

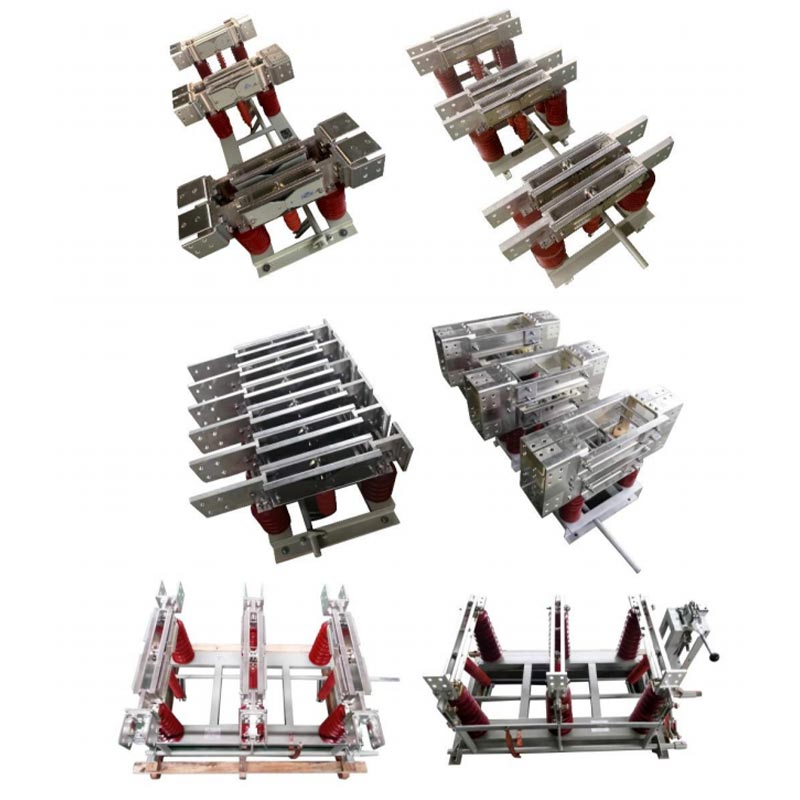

- Tipos Disponíveis: Não Aterrado, Aterrado Simples, Tipo Através de Parede, atendendo a diversos requisitos de instalação;
- Tolerância Ambiental: Ampla faixa de temperatura operacional de -50°C a +50°C, altitude ≤2000m (personalizável para altitudes acima de 2500m), resistente a terremotos de magnitude 8, 20mm... Resistente ao gelo, adequado para classes III e IV áreas de poluição.

Parâmetros Técnicos

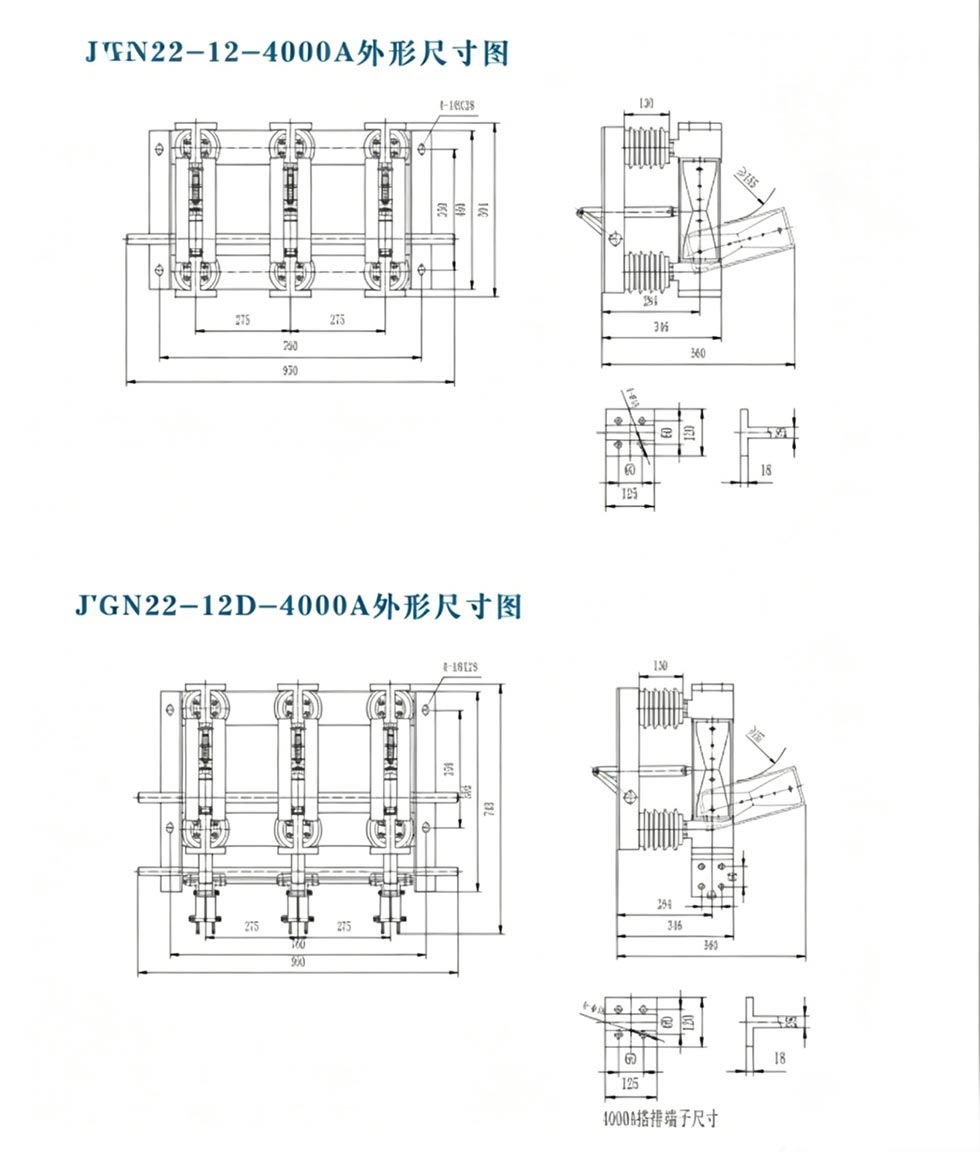

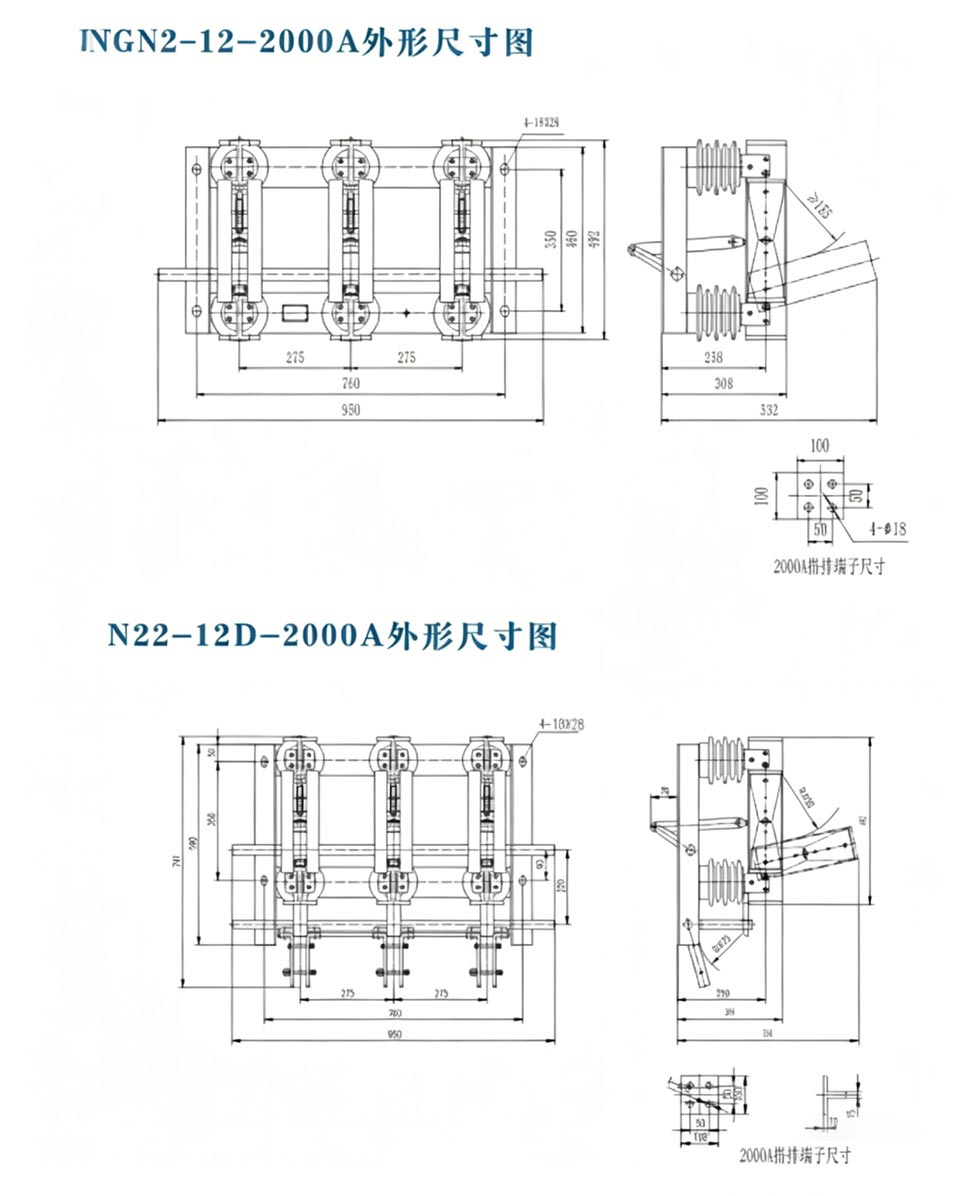

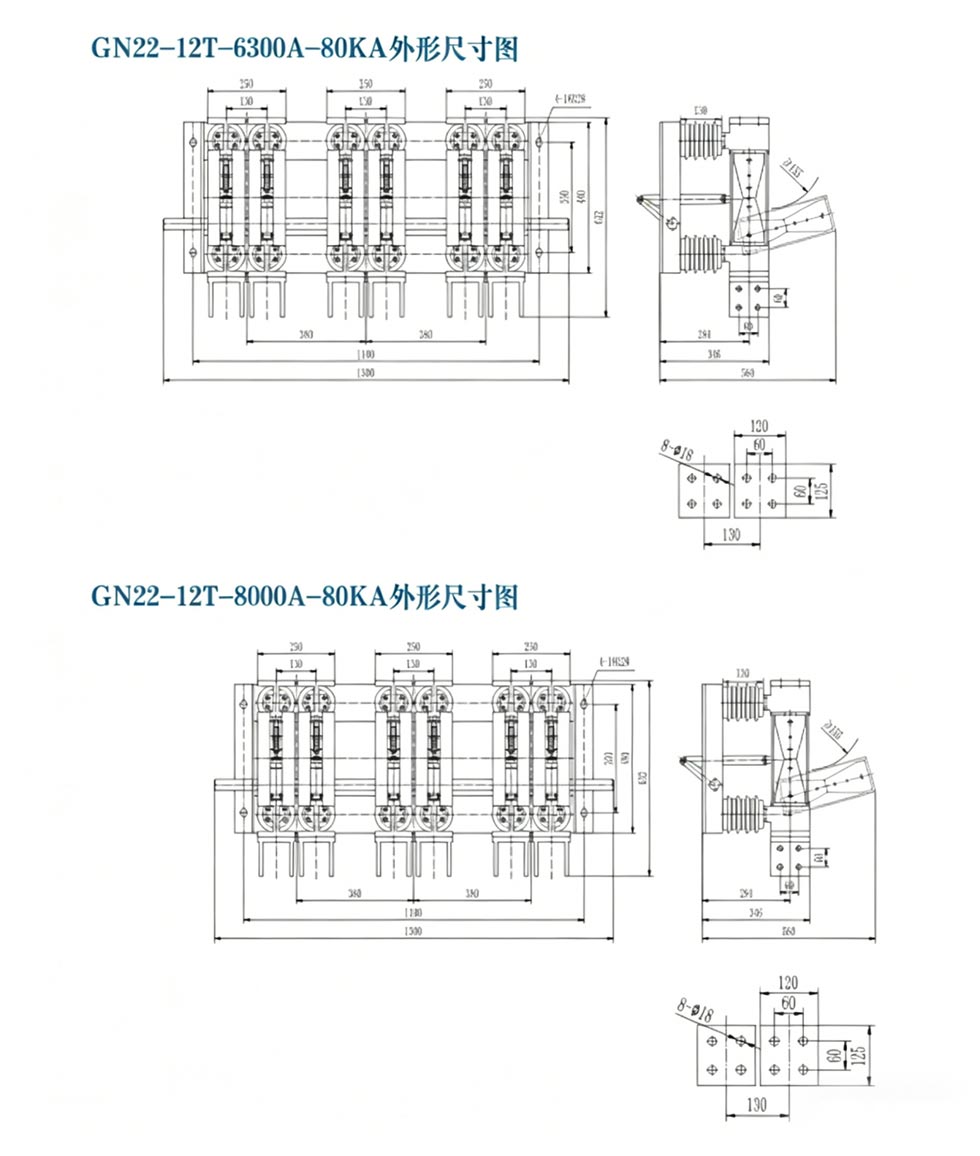

Dimensão externa

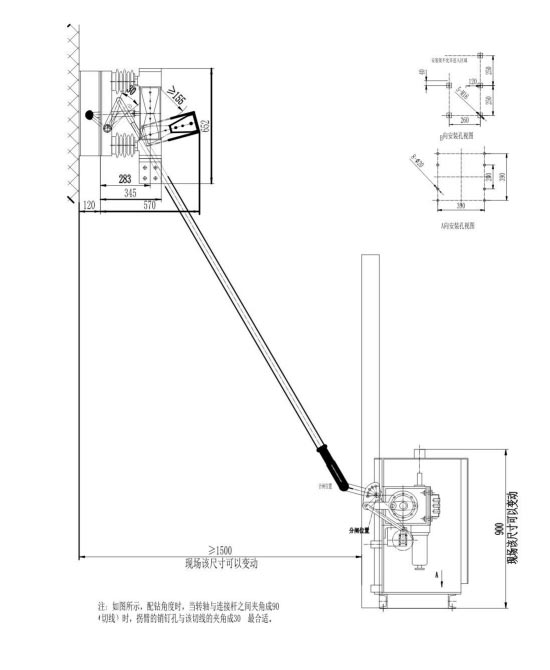

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Casos reais de aplicação

Caso 1: Atualização do sistema de distribuição de energia de 12kV em uma grande usina siderúrgica

Uma usina siderúrgica estatal precisava atualizar seu equipamento de isolamento da sala de distribuição de energia de alta tensão de 12kV. O Os principais desafios eram o aquecimento de alta corrente, a fraca proteção contra a poluição exterior e os elevados riscos de segurança de manutenção. O O seccionador Usune GN□-12DW/1250A (com aterramento e proteção contra poluição) foi selecionado, adequado para ambientes externos agressivos ambientes com poeira. Sua corrente nominal de 1250A atende aos requisitos de operação em plena carga da produção siderúrgica linha.

- Resultados da Implementação: O equipamento está em operação há 2 anos sem superaquecimento ou isolamento falhas. A função de aterramento é confiável e a quebra de isolamento é clara durante a manutenção. Manutenção a eficiência aumentou 40%, resultando em pedidos de compra em massa de longo prazo do cliente.

Caso 2: Isolamento da saída do gerador de 10kV em uma grande usina termelétrica

Uma usina termelétrica de 300MW precisou configurar equipamentos de isolamento na saída do gerador de 10kV, exigindo adaptabilidade a altas altitudes, estabilidade a altas correntes e resistência à vibração. O Usune GN□-10/1000A interno foi selecionada uma chave seccionadora, com uma solução personalizada reforçada para grandes altitudes, adequada para áreas de fábrica com altitudes ≤2200m e resistente a fortes condições de vibração.

- Resultados da implementação: O equipamento funcionou de forma estável durante 3 anos, resistindo ao impacto de grandes correntes na saída do gerador sem qualquer falha de desarme ou mau funcionamento, fornecendo proteção de isolamento segura para a unidade manutenção e se tornando um caso de aplicação de referência em usinas de energia.

Perguntas frequentes

Q1: Qual é a principal diferença entre o interruptor de desconexão Usune 12kV 10kV 1000A 1250A e o interruptor de desconexão comum interruptores?

R: A principal diferença está na alta capacidade de carga de corrente e na adaptabilidade ambiental. Comum as chaves seccionadoras têm uma corrente nominal de ≤630A, enquanto os produtos Usune se concentram em 1000A e 1250A de alta corrente cenários, otimizando a estrutura condutora para reduzir a geração de calor; ao mesmo tempo, eles apoiam personalização para uso interno/externo, proteção contra poluição, aterramento, etc., e pode suportar temperaturas extremas de -50°C a +50°C, tornando-os adequados para condições adversas, como usinas siderúrgicas e usinas de energia, que são comuns os produtos não podem atender.

P2: Esta chave seccionadora suporta uso em ambientes de alta altitude e altamente poluídos?

R: Sim. O modelo padrão é adequado para altitudes ≤2.000m e níveis de poluição III-IV. Para altitudes ≥2500m, a compatibilidade pode ser melhorada através de soluções personalizadas, como isolamento reforçado e corrente nominal reduzida. Para ambientes altamente poluídos, está disponível um modelo resistente à poluição (W), utilizando modelos resistentes à poluição. isoladores para melhorar as capacidades anti-flashover. Este modelo foi implementado em vários aços de alta altitude usinas e usinas de energia.

Q3: Qual é o período de garantia para as chaves seccionadoras de 12kV, 10kV, 1000A e 1250A? É orientação de instalação forneceu pós-venda?

R: Usune oferece uma garantia de 2 anos, cobrindo reparo gratuito e substituição de peças para falhas não causadas pelo homem dentro o período de garantia. A equipe de pós-venda fornece orientação de instalação gratuita e treinamento técnico e pode ajudar com comissionamento remoto ou no local. Soluções técnicas customizadas também são suportadas para garantir equipamentos adaptabilidade às condições do local e eliminar preocupações de manutenção.
