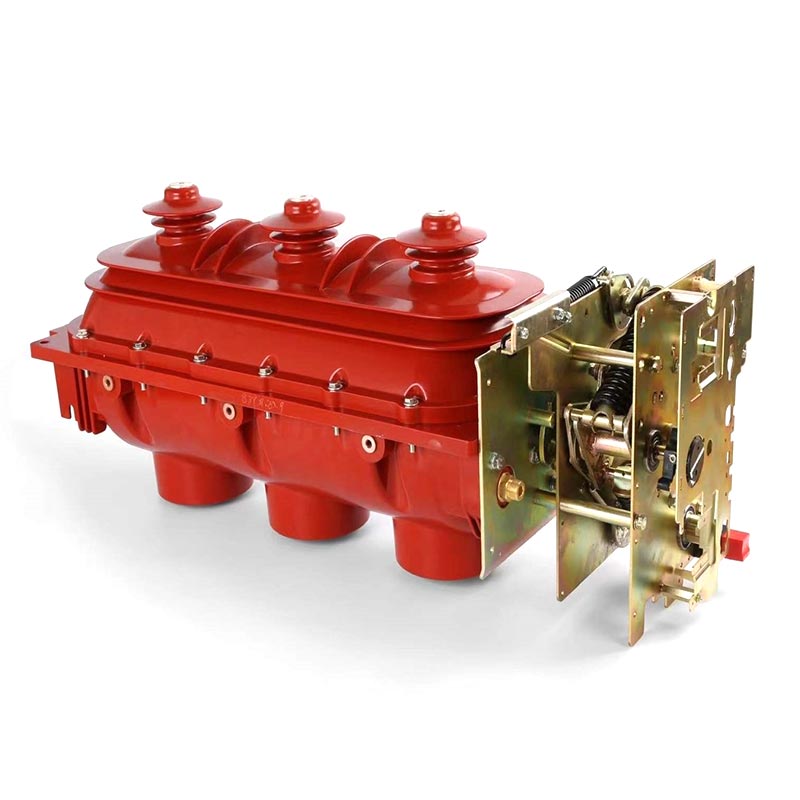

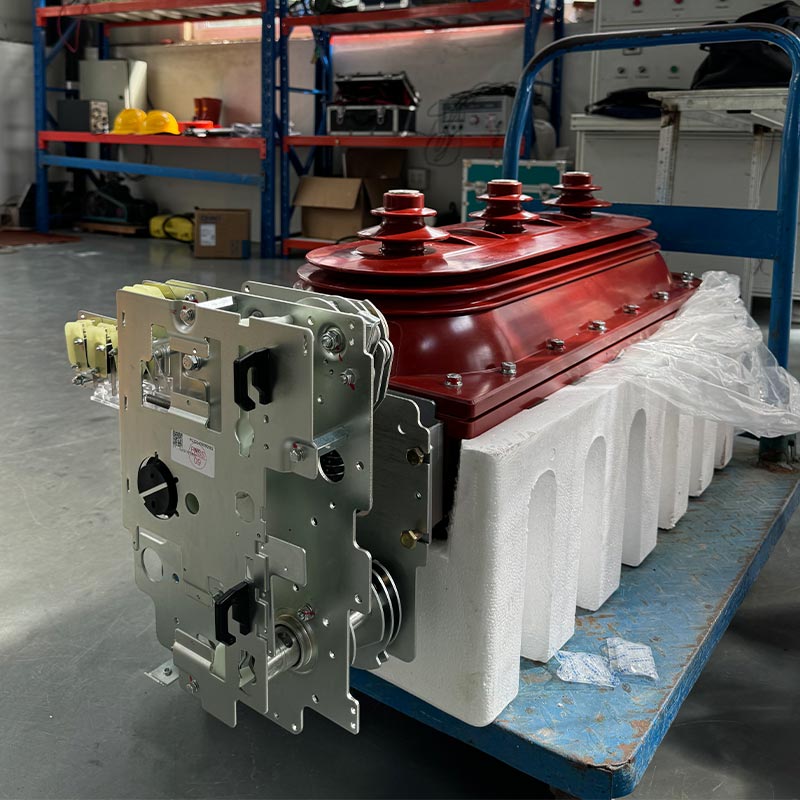

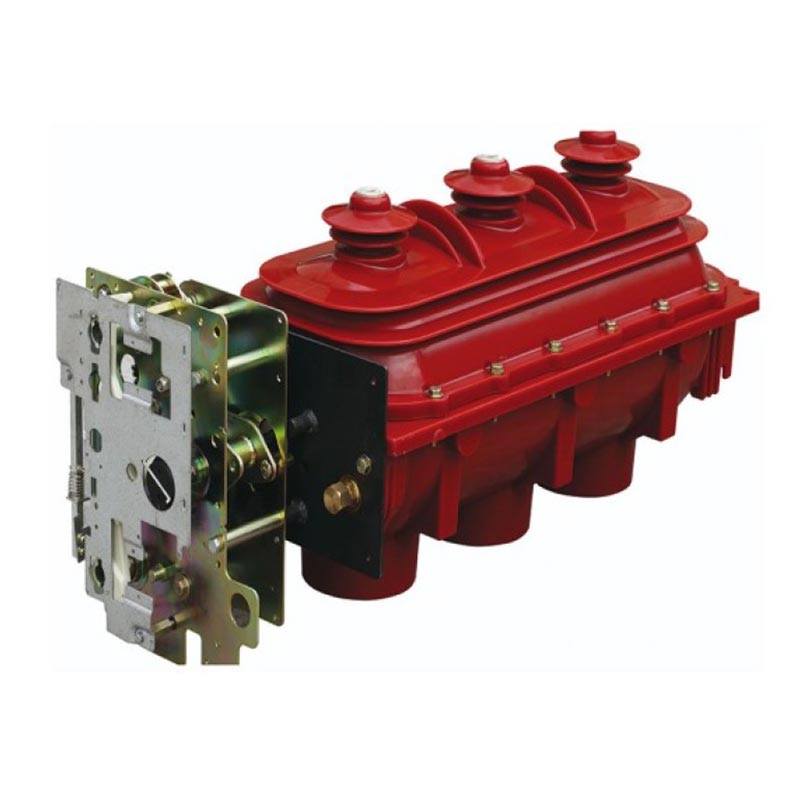

A chave seccionadora de carga Usune RMU inclui principalmente três tipos de produtos desenvolvidos de forma independente: AC interno interruptores de carga SF6 de alta tensão, dispositivos combinados de interruptor de carga e fusíveis e interruptores de carga montados em cabeçotes de cabo, cobrindo os modelos FLN36-12D (chave de carga) e FLRN36-12D (aparelho combinado de chave de carga-fusível). Esses produtos podem atender às necessidades de diversos cenários de distribuição de energia e são particularmente adequados para complexos requisitos operacionais do sistema de energia da China. Como produto principal da Zhejiang Usune Electric Co., Ltd., este switch é fabricado na moderna fábrica da empresa, passando por rigorosos testes de qualidade em todo o processo para garantir um desempenho estável e confiável.
1. Usune está profundamente envolvida em pesquisa e desenvolvimento e produção de equipamentos elétricos de alta tensão há muitos anos, acumulando rica experiência em aplicações de campo. A chave seccionadora de carga RMU tem sido amplamente utilizada em milhares de projetos nacionais e internacionais, verificando sua adaptabilidade e confiabilidade em diversos ambientes.
2. A chave seccionadora de carga RMU foi desenvolvida de forma independente pela equipe profissional de P&D da Usune, absorvendo recursos avançados tecnologias estrangeiras e optimizando o seu design para se adequar às características reais do sistema de energia da China. É princípio de extinção de arco, projeto estrutural e mecanismo operacional refletem profundo conhecimento profissional em na área de painéis de alta tensão.
3. O produto passou em um conjunto completo de testes de tipo e seu desempenho está em total conformidade com GB 3804, GB 16926, IEC 60265 e IEC 60420, demonstrando sua autoridade técnica e conformidade.
4. Empregando uma estrutura especial de vedação dinâmica e estática, possui excelente desempenho de vedação e está equipado com um manômetro visual para monitoramento em tempo real. Intertravamentos mecânicos confiáveis garantem segurança operacional. Como um fabricante profissional, a Usune oferece um serviço pós-venda abrangente, aumentando ainda mais a confiança do cliente.
1. O interruptor de carga e os aparelhos elétricos combinados consistem em uma caixa isolada unificada, corpo do interruptor, mola mecanismo de operação, porta-fusível e sistema de disparo de fusível. As chaves de carga montadas em cabeçote são equipadas com um caixa isolada dedicada e um mecanismo de operação de mola universal.
2. Os alojamentos superior e inferior são fundidos com resina epóxi para formar uma cavidade interna selada e cheia de gás. A rotação de o contato móvel comum atinge três posições: "fechamento", "abertura" e "aterramento", garantindo flexibilidade e comutação confiável.
3. A frente da caixa do mecanismo está equipada com um manômetro SF6 e um indicador de posição. A posição O indicador está diretamente ligado ao eixo de acionamento do contato móvel, garantindo uma indicação precisa e confiável.
4. Uma porta de alívio de pressão está localizada na parte traseira da caixa. Em caso de sobrepressão interna devido a uma falha, o gás é descarregado para trás, evitando a ejeção para frente e garantindo a segurança do pessoal.
5. Intertravamentos mecânicos confiáveis são fornecidos entre a chave de carga e a chave de aterramento, e entre o interruptor de aterramento e a porta frontal (combinação do painel) para evitar o risco de operação incorreta.

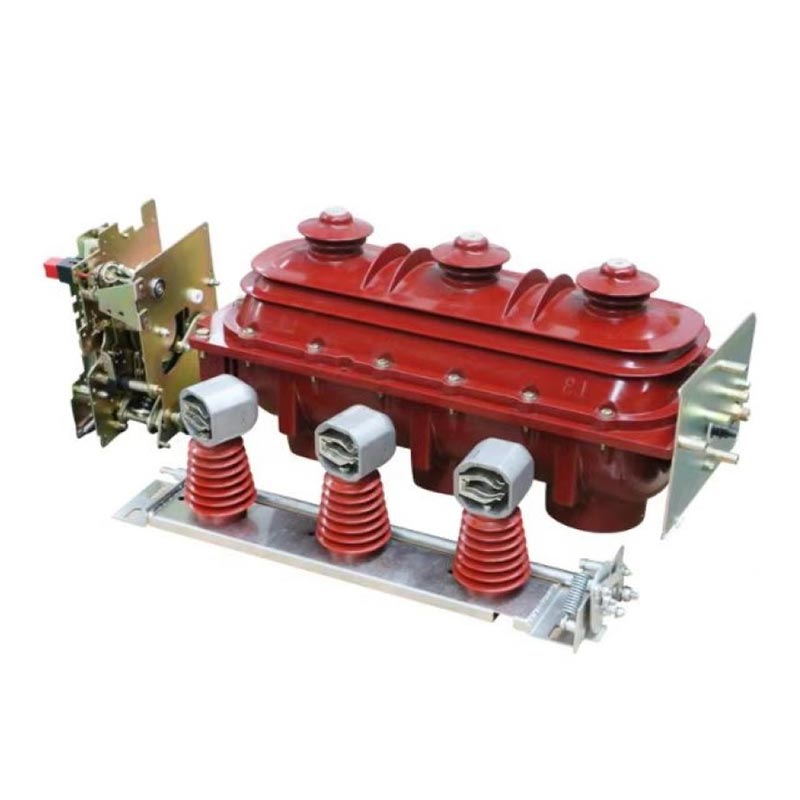

6. Os interruptores de carga montados em terminal de cabo são equipados com conectores de cabo frontais antitoque, suportando alta tensão conexões de cabos nas extremidades de entrada e saída e são projetados especificamente para ramificações/junções de cabos caixas.
A chave seccionadora sob carga RMU usa gás SF6 como meio de extinção de arco, exibindo excelente capacidade de extinção de arco desempenho. Quando a chave interrompe a corrente, os contatos móveis e estacionários se separam, gerando um arco. Impulsionado por um campo magnético permanente, o arco gira rapidamente em torno dos contatos, alcançando rápida desionização e resfriamento, extinção no atual ponto de cruzamento zero; após a quebra, uma lacuna de quebra dupla com um alto nível de isolamento é formado, resultando em forte capacidade de interrupção, desgaste mínimo de contato e longa duração elétrica vida.
Usado para operações de comutação, fechamento, abertura e aterramento da chave de carga. O orifício operacional superior controla a chave de aterramento e o orifício operacional inferior controlam a chave de carga; após o fechamento, a primavera da viagem armazena energia de forma síncrona e o desarme só pode ser liberado por meio de um botão manual ou sinal de fusível.
Baseado no mecanismo manual, este projeto adiciona um dispositivo de armazenamento de energia do motor e uma bobina de disparo. Manual e elétrico operação são independentes e não interferem entre si. Suporta controle remoto e operação a tensão inclui AC220V, DC220V, DC110V e DC48V.
- Temperatura ambiente: −25 °C ~ +40 °C
- Altitude: Não superior a 2.000m
- Umidade: Umidade relativa média diária ≤95%; umidade relativa média mensal ≤90%; média diária de vapor de água
pressão ≤2,2kPa; pressão média mensal de vapor de água ≤1,8kPa
- Ar ambiente livre de poeira significativa, fumaça, gases corrosivos/inflamáveis, vapores e poluição por névoa salina
- Vibração externa e interferência sísmica são insignificantes
- Amplitude de interferência eletromagnética induzida pelo circuito secundário ≤1,6kV
De acordo com GB/T 11022-1999 "Requisitos técnicos comuns para equipamentos de manobra de alta tensão e padrões de equipamentos de controle", a chave deve operar em condições normais; se as condições operacionais reais se desviarem da faixa normal (como altitude superior a 2.000 m, temperatura excessiva, alta umidade e fácil condensação, etc.), o usuário precisa chegar a um acordo com o fabricante.
| Não. | Item | Unidade | Dados | |
| FLN36-12D | FLN36-12D | |||
| 1 | Tensão nominal | kV | 12 | 12 |
| 2 | Frequência nominal | Hz | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 |
| 4 | Corrente suportável nominal de curto prazo do interruptor de carga / duração nominal do curto-circuito | kA/s | 20/3 | - |
| 5 | Corrente suportável nominal de curto prazo da chave de aterramento / duração nominal do curto-circuito | kA/s | 20/2 | - |
| 6 | Corrente de inspiração | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Corrente de interrupção de curto-circuito prospectiva | ka | - | 50 | |
| 7 | Nível de isolamento nominal | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Vida Mecânica do Circuito Principal e Circuito de Aterramento | Tempos | 3000/2000 | 2000/2000 |
| 9 | Pressão nominal do gás SF6 (pressão manométrica a 20 ℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Modelo | Tensão nominal (kV) | Corrente nominal do fusível (A) | Corrente nominal do link do fusível (A) | Corrente de ruptura nominal (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Caso 1: Projeto de distribuição de energia em uma comunidade residencial em Hangzhou, China Uma grande comunidade residencial em Hangzhou, com altos requisitos de estabilidade e segurança da fonte de alimentação, selecionou o quebra-carga Usune FLRN36-12D aparelho combinado interruptor-fusível como seu principal equipamento de distribuição de energia após comparação. Instalado no subestação da comunidade, é responsável pela manobra e proteção das linhas de energia de 8 residências edifícios (1200 famílias). Desde o seu comissionamento em 2024, o equipamento operou de forma estável por mais de 12 meses sem qualquer tropeço ou falta de energia. Seu design de intertravamento confiável e desempenho de extinção de arco SF6 prevenir eficazmente quedas de energia causadas por correntes de falha, garantindo a vida normal dos residentes. Como fornecedor de Neste projeto, a Usune forneceu orientação de instalação no local e serviços de manutenção regulares, recebendo muitos elogios da administração da propriedade comunitária e dos residentes.
A1: O produto passou em um conjunto completo de testes de tipo e seu desempenho está em total conformidade com GB 3804 "3kV ~ 63kV AC Chave seccionadora de carga de alta tensão", GB 16926 "Aparelho combinado de chave seccionadora de carga de alta tensão e fusível" e IEC 60265 e padrões IEC 60420. Além disso, o produto é desenvolvido de forma independente pela Usune, com rigoroso controle de qualidade durante todo o processo, desde a aquisição de matéria-prima até a produção e testes na fábrica. Sua dinâmica única e estrutura de vedação estática, monitoramento de pressão em tempo real e intertravamentos mecânicos confiáveis garantem longo prazo operação estável.
A2: O produto foi projetado para ser compatível com condições normais de operação (altitude ≤ 2.000m, temperatura −25 °C ~ +40 °C, etc.). Se as condições operacionais reais se desviarem da faixa normal (por exemplo, altitude superior a 2.000 m, temperatura excessiva, alta umidade e condensação), os usuários precisam consultar o fabricante (Zhejiang Usune Electric Co., Ltd.) com antecedência. A equipe profissional de P&D da Usune pode fornecer soluções personalizadas com base em ambientes para garantir a operação estável do produto.
