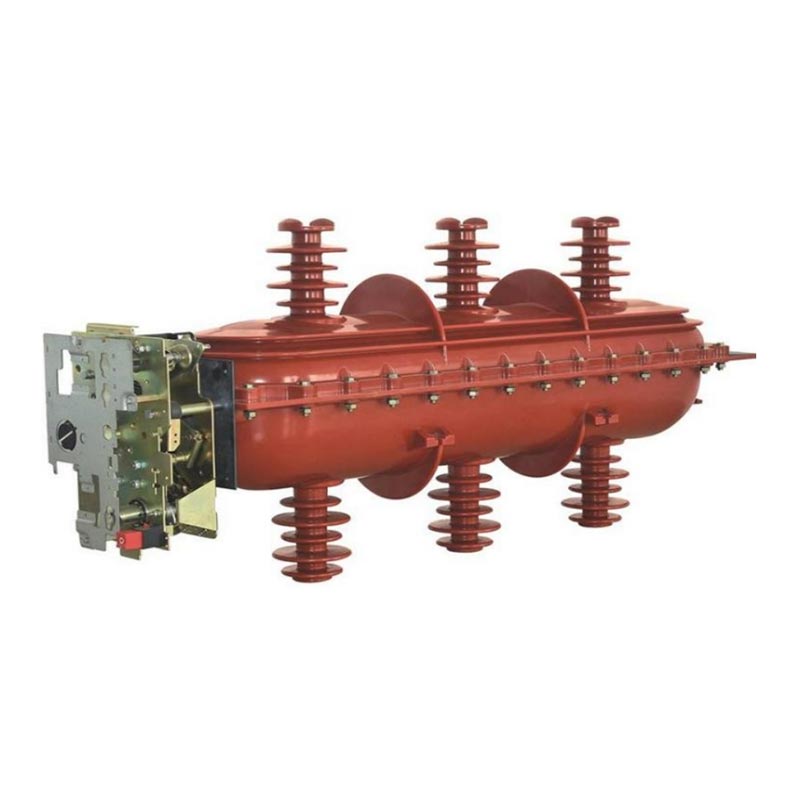

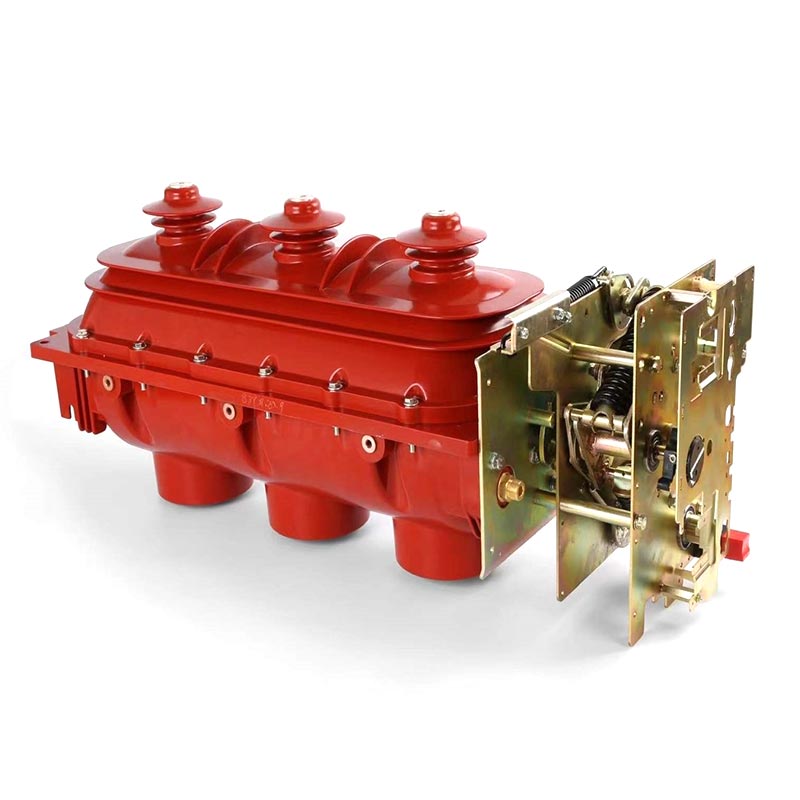

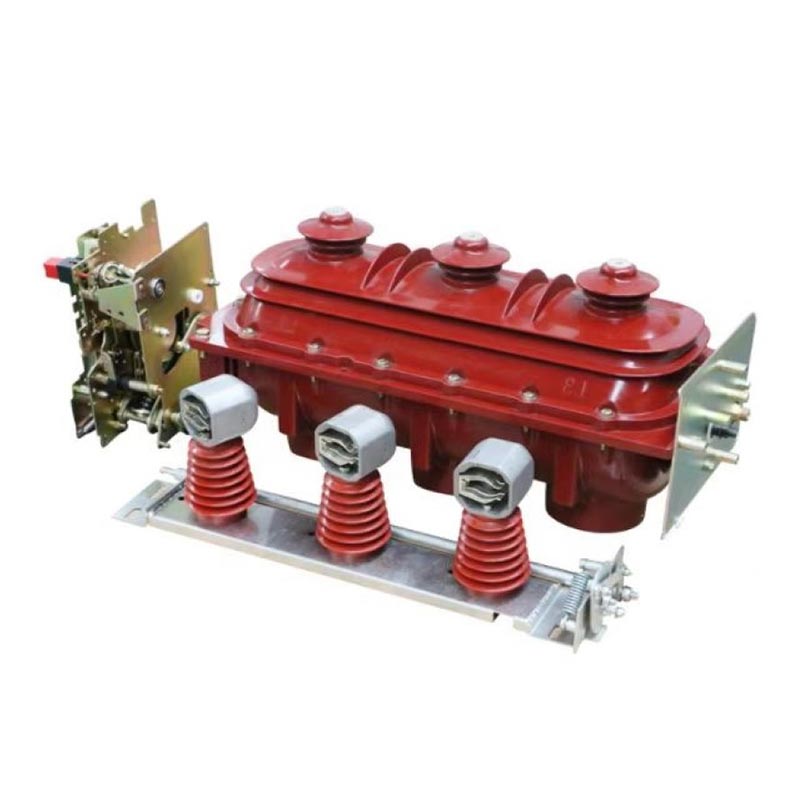

A chave seccionadora interna Usune FLN36-40.5 é um componente elétrico central de alta tensão desenvolvido de forma independente e fabricado pela Zhejiang Usune Electric. Ele é projetado especificamente para a energia segura e eficiente necessidades de distribuição de cenários de tensão nominal de 35kV e é um equipamento chave na distribuição de energia moderna sistemas, especialmente adequados para redes em anel e sistemas de fornecimento de energia radial duplo, desempenhando um papel vital para garantir transmissão e distribuição de energia estável e segura. Este produto pode ligar e desligar correntes de carga de forma independente e correntes de sobrecarga, ou pode ser combinado em série com um fusível limitador de corrente para substituir um disjuntor. A chave de carga lida com a comutação de várias correntes de carga, enquanto o fusível limitador de corrente cuida da interrupção de correntes de sobrecarga pesada e correntes de curto-circuito, alcançando proteção multinível para o sistema de energia. É estrutura compacta, fácil instalação e operação livre de manutenção tornam-no um produto ideal para redes elétricas urbanas atualizações e otimização da distribuição de energia industrial.
A chave seccionadora interna adota uma estrutura de contato móvel rotativa de três posições e de interrupção dupla, equipada com uma câmara de extinção de arco de três posições (aberto-fechado), garantindo comutação suave sob diferentes condições de operação condições e melhorando a estabilidade do sistema. O projeto geral da instalação trifásica oferece boa sincronização, menos componentes e comissionamento e instalação convenientes, reduzindo a dificuldade de construção no local e manutenção.
O switch usa um invólucro fundido de resina epóxi superior e inferior para montagem selada. O circuito principal e aterramento sistema de circuito estão todos alojados dentro do invólucro, isolando efetivamente o ambiente externo e evitando poeira e corrosão por umidade. A alta resistência de isolamento dos pontos de ruptura e a grande distância de fuga, juntamente com a blindagem de equalização de tensão nos terminais de saída, aumenta ainda mais a confiabilidade do isolamento e atende aos requisitos rigorosos de sistemas de distribuição de energia de alta tensão.
Excelente desempenho de segurança. No caso de uma falha de arco interno, a fraca estrutura traseira do revestimento externo irá romper e a válvula de alívio de pressão na parte superior do gabinete se abrirá, expelindo o fluxo de ar com sobrepressão fora do gabinete, evitando danos ao equipamento e riscos à segurança pessoal. Equipado com um intertravamento de cinco provas função, elimina fundamentalmente a operação incorreta, garantindo a segurança dos operadores e equipamentos.
A chave seccionadora interna suporta modos de operação manual e elétrico, adaptando-se de forma flexível ao local requisitos, oferecendo comodidade e confiabilidade. Adota um design livre de manutenção, com longa vida elétrica e vida útil mecânica, reduzindo custos de manutenção posteriores. O quadro é construído inteiramente em alumínio-zinco placa, oferecendo resistência à corrosão e alta resistência mecânica, adequada para diversas condições de trabalho em ambientes internos.
1. Alta segurança de isolamento: Empregando um projeto de isolamento primário de alta tensão com alta margem e IP33 classificação de proteção, aumenta o nível de segurança de isolamento do compartimento de operação frontal, efetivamente proteger a segurança pessoal dos operadores.
2. Ampla aplicabilidade: Adequado para cenários compactos, miniaturizados e operados com frequência, amplamente utilizados em áreas urbanas redes elétricas, distribuição de energia industrial e comercial e novas conexões de redes energéticas, atendendo a diversas necessidades em cenários diferentes.
3. Design integrado: Design compacto de chave combinada, integrando chave de isolamento e funções de aterramento, reduzindo a ocupação do espaço dos equipamentos e facilitando a integração do sistema de distribuição de energia.
4. Alta confiabilidade: Emprega um interruptor de carga SF6 de alta confiabilidade. A pressão do gás SF6 é baixa, a operação é confiável e a vida útil de retenção de gás pode chegar a 20 anos, eliminando a necessidade de reabastecimento frequente de gás e garantindo operação estável a longo prazo.
| Não. | Item | Unidade | Parâmetro |
| 1 | Tensão nominal | kV | 40.5 |
| 2 | Corrente nominal | A | 630 |
| 3 | Frequência nominal | Hz | 50/60 |
| 4 | Tensão suportável de frequência de energia | kV | 95/110 |
| 5 | Tensão suportável ao impulso do raio | kV | 185/215 |
| 6 | Corrente nominal de ruptura de curta duração (pico) | ka | 50 |
| 7 | Corrente de ruptura nominal de malha fechada | A | 630 |
| 8 | Corrente nominal de ruptura de carga ativa | A | 630 |
| 9 | Corrente de transferência nominal | A | 1000 |
| 10 | Corrente nominal suportável de curto-circuito | ka | 20 |
| 11 | Resistência do circuito principal | μΩ | 85 |
| 12 | Resistência Mecânica | Tempos | 2000 |
| 13 | Taxa Anual de Vazamento de Gás | % | ≤0,1 |
Esta chave seccionadora de carga interna usa gás SF6 como meio de extinção de arco, que possui excelente extinção de arco e desempenho de isolamento. Quando a chave interrompe a corrente, um arco é gerado instantaneamente após a separação do os contatos móveis e estacionários. Impulsionado pelo campo magnético do ímã permanente, o arco se move rapidamente e é alongado, enquanto é continuamente ionizado e resfriado pelo gás SF6, extinguindo-se quando a corrente cruza zero, conseguindo uma interrupção de corrente segura e rápida.
A distância dupla do ponto de ruptura fornece altos níveis de isolamento e isolamento de ruptura. Utilizando o ímã permanente princípio do arco rotativo, apresenta baixo consumo de energia operacional, forte capacidade de extinção de arco e desgaste mínimo dos contatos, prolongando efetivamente a vida elétrica da chave.
Para garantir a operação estável do produto, as seguintes condições devem ser atendidas para instalação e uso:
1. Altitude: Não superior a 1000 metros (requisitos especiais devem ser especificados no pedido);
2. Temperatura ambiente: -25℃~+40℃;
3. Umidade Relativa: Média diária ≤95%, média mensal ≤90%;
4. Intensidade Sísmica: Não superior à Classe B;
5. Ar ambiente livre de poluição severa, como poeira, fumaça, produtos químicos corrosivos, gases inflamáveis, gasolina e
spray de sal.
Como fabricante profissional de equipamentos elétricos de alta tensão na China, a Yu Shun Electric forneceu FLN36-40.5 Chaves seccionadoras internas para um projeto de atualização da rede elétrica urbana em grande escala no leste da China. O projeto envolvido Linhas de distribuição de 35kV em oito áreas urbanas, abrangendo áreas residenciais, centros comerciais e parques industriais, com requisitos extremamente elevados de estabilidade e segurança da fonte de alimentação.
Antes da atualização, o quadro existente sofria de mau isolamento, manutenção frequente e baixa segurança, não conseguindo atender às necessidades de desenvolvimento da rede elétrica urbana. Após selecionar este produto, o projeto alcançou três melhorias principais: Primeiro, o design de intertravamento e extinção de arco com cinco provas reduz a operação incorreta e falhas de arco, melhorando a segurança do sistema; segundo, o design livre de manutenção reduz o tempo de manutenção mensal em 80%, redução dos custos de operação e manutenção; e terceiro, a estrutura compacta se adapta ao espaço de instalação interno de subestações urbanas, facilitando a integração do sistema de distribuição de energia. O produto não apresentou nenhuma falha em mais de dois anos de operação, garantindo fornecimento de energia estável para mais de 500.000 residentes e mais de 300 empresas, ganhando alto reconhecimento do proprietário do projeto e do departamento local de fornecimento de energia. Usune Electric, como fornecedor, forneceu serviços pós-venda abrangentes, incluindo orientação de instalação no local e treinamento técnico.
A1: O produto adota um design livre de manutenção com uma longa vida útil elétrica e mecânica. O gás SF6 a vida de retenção pode chegar a 20 anos. Em condições normais de utilização, não é necessária qualquer manutenção regular; apenas periódico são necessárias verificações da carcaça do equipamento, do mecanismo de operação e da pressão do gás (se necessário). Todos os produtos Usune passar por rigorosos testes de qualidade antes de sair da fábrica para garantir a vida útil e a confiabilidade do produto.
A2: A principal diferença é que as chaves seccionadoras de carga são usadas principalmente para ligar e desligar correntes de carga e sobrecarga correntes, enquanto os disjuntores tradicionais podem interromper adicionalmente as correntes de curto-circuito. Este produto, combinado com um fusível limitador de corrente em série, pode substituir um disjuntor: a chave seccionadora em carga é responsável para ligar e desligar várias correntes de carga, enquanto o fusível limitador de corrente lida com sobrecargas pesadas e interrupção de corrente de curto-circuito. É adequado para redes em anel de 35kV e sistemas de fonte de alimentação radial dupla (como como ramais da rede elétrica urbana, salas de distribuição industriais e comerciais, etc.), reduzindo custos de equipamentos e ao mesmo tempo garantindo a segurança do sistema. Como fabricante profissional na China, a Yushun Electric pode fornecer serviços técnicos profissionais orientação para ajudar os clientes na seleção de soluções adequadas.
