Com a atualização contínua das redes elétricas urbanas, novos sistemas de geração de energia e de fornecimento de energia industrial, o painel de distribuição de média tensão compacto, inteligente e de baixa manutenção tornou-se um equipamento essencial indispensável para a engenharia de distribuição de energia. OUnidade principal de anel com disjuntor, representado pela unidade principal de anel isolado a ar SF6 da série XGN15, substituiu gradualmente o painel de distribuição volumoso tradicional devido à sua pequena área ocupada, desempenho estável e forte escalabilidade. Este blog leva os produtos fabricados pelaZhejiang Usune elétrico Co., Ltd.como núcleo, apresenta de forma abrangente os recursos do produto, parâmetros técnicos completos, estrutura interna, especificações operacionais, cenários de aplicação e serviços de suporte.

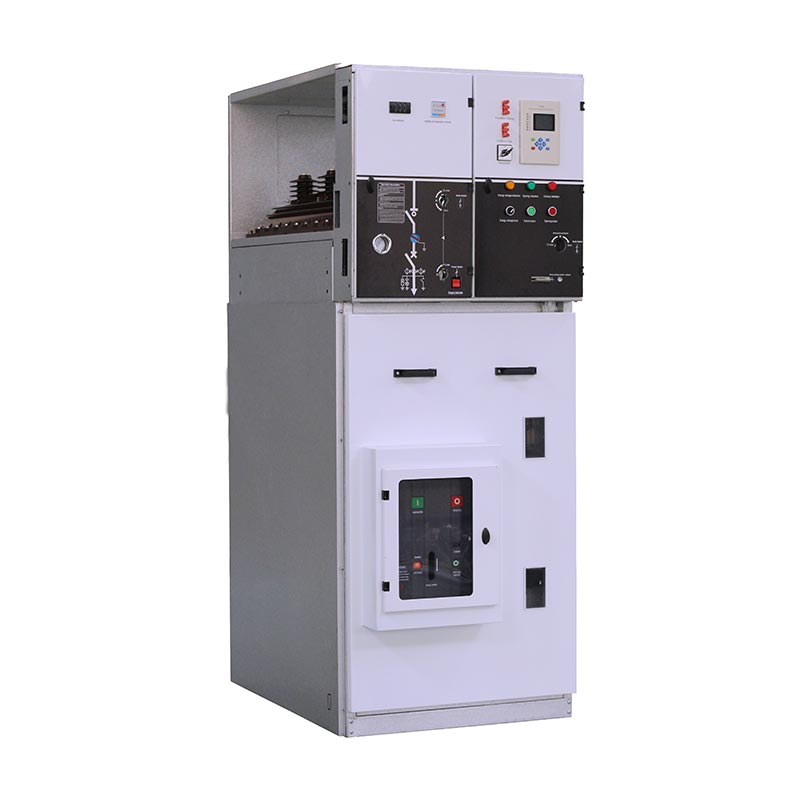

O Unidade principal de anel com disjuntoré um painel modular em invólucro metálico especialmente desenvolvido para sistemas de distribuição de energia de média tensão de 12kV a 36kV. Adotando interruptor de carga avançado de hexafluoreto de enxofre SF6 e tecnologia de isolamento de ar, ele integra funções de interrupção de circuito, proteção, monitoramento e intertravamento em um gabinete. Desenvolvido e produzido de forma independente porZhejiang Usune elétrico Co., Ltd., o produto da série XGN15 apresenta layout compacto, operação flexível e intertravamento mecânico confiável.
Diferente dos gabinetes de distribuição convencionais, esta unidade principal em anel é projetada para automação de distribuição de energia. Reduz muito a dificuldade de construção no local e manutenção posterior, e é adequado para vários espaços de instalação estreitos. Apoiado pelo sistema completo de P&D, produção e testes da empresa, cada link de produção cumpre rigorosamente os padrões internacionais, garantindo a operação estável de produtos a longo prazo em ambientes complexos de distribuição de energia. Tem sido amplamente promovido na renovação da rede elétrica urbana e rural, no fornecimento de energia industrial e civil, em novas energias e em outros campos no país e no exterior.
A unidade principal do anel com disjuntorse destaca no mercado de painéis de média tensão com múltiplos pontos fortes. Combinadas com tecnologia de P&D independente e design otimizado, suas principais vantagens são resumidas a seguir:
•Configuração diversificada do interruptor principal: Equipado com interruptor de carga SF6 autoproduzido como padrão, que possui longa vida útil, operação estável e baixo custo de manutenção. Os usuários também podem optar por instalar disjuntores a vácuo para melhorar a capacidade de interrupção e o nível de proteção de segurança, adaptando-se às diferentes demandas de distribuição de energia.
• Operação Dupla e Atualização Inteligente: Suporta modos de operação manual e elétrico para atender a diversos hábitos de operação no local. Ele pode ser combinado com dispositivos FTU e RTU para realizar controle remoto, sinalização remota, medição remota e ajuste remoto, atendendo totalmente aos "quatro requisitos remotos" de automação de distribuição e realizando gerenciamento inteligente da rede.
•Tecnologia avançada de monitoramento e proteção: Sensores integrados de alta precisão e relés de proteção, que podem monitorar o status operacional do equipamento em tempo real, responder rapidamente a falhas e proteger efetivamente a segurança dos sistemas de distribuição de energia e operadores.
•Estrutura Leve e Expansível: Adota um esquema de montagem otimizado, que é conveniente para transporte, içamento e instalação. O design modular suporta combinação livre e posterior expansão de capacidade, lidando com flexibilidade com as mudanças na demanda de energia do mercado.
•Alta segurança e tamanho compacto: Estrutura de isolamento de ar + dispositivo de intertravamento mecânico confiável, evitando efetivamente a operação incorreta. O pequeno tamanho do gabinete economiza espaço, sendo o equipamento preferido para subestações e salas de distribuição com espaço limitado.
Para garantir a operação estável e segura doUnidade principal de anel com disjuntor,o equipamento possui requisitos claros para o ambiente operacional. Todos os produtos são testados de acordo com as seguintes normas:
1.Altitude máxima: ≤1000m
2. Faixa de temperatura ambiente: -35 ℃ ~ 45 ℃, a diferença máxima de temperatura não deve exceder 25 ℃
3.Padrão de umidade: Umidade relativa média diária ≤95%; Umidade relativa média mensal ≤90%
4. Resistência sísmica: Adapte-se à intensidade sísmica de 8 graus e abaixo
5. Requisitos do local: Sem vibração severa, impacto, fogo aberto, corrosão química e riscos de explosão
Confirme o ambiente no local antes da instalação para prolongar a vida útil do equipamento e evitar falhas operacionais.
A tabela a seguir lista todos os parâmetros técnicos padrão da série XGN15Unidade principal de anel com disjuntor, cobrindo três níveis de tensão principais de 12kV, 24kV e 36kV, para sua referência de aquisição e projeto de engenharia:
| S/N | Nome | Unidade | 12kV | 24kV | 36kV |
| 1 | Tensão nominal | kV | 12 | 24 | 36 |
| 2 | Corrente nominal | A | 630 | 630 | 630 |
| 3 | Corrente nominal de interrupção em malha fechada | A | 630 | 630 | 630 |
| 4 | Avaliado em corrente de interrupção de carga | A | 630 | 630 | 630 |
| 5 | Corrente suportável nominal de curto período | ka | 16 | 16 | 16 |
| 6 | Corrente suportável de pico nominal | ka | 40 | 40 | 40 |
| 7 | Corrente nominal de curto-circuito | ka | 40 | 40 | 40 |
| 8 | Tensão suportável de frequência de potência nominal (fase-fase e fase-terra) | kV | 28 | 50 | 70 |
| 9 | Tensão suportável de frequência de potência nominal (através da distância de isolamento) | kV | 32 | 60 | 80 |
| 10 | Tensão nominal suportável contra descargas atmosféricas (fase-fase e fase-terra) | kV | 75 | 125 | 170 |
| 11 | Tensão nominal suportável contra descargas atmosféricas (através da distância de isolamento) | kV | 85 | 145 | 195 |
| 12 | Corrente de transferência nominal | A | 630 | 630 | 630 |
| 13 | Resistência mecânica | operações | M1 1000 | M1 1000 | M1 1000 |
| 14 | Resistência elétrica | operações | E1 | E1 | E1 |
| 15 | Pressão do gás SF6 (20°C) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Taxa de vazamento anual | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Grau de proteção do gabinete | / | IP3X | IP3X | IP3X |
OUnidade principal de anel com disjuntorsuporta vários tipos de gabinete e configuração flexível de componentes. Diferentes corpos de gabinete possuem padrões de tamanho correspondentes para sistemas de 12kV, 24kV e 36kV, conforme mostrado na tabela abaixo:
| Não. | Tipo de painel | Configuração opcional | Dimensões 12kV (L×P×A, mm) | Dimensões 24kV (L×P×A, mm) | Dimensões 36kV (L×P×A, mm) |
| 1 | Painel LBS de entrada/saída | Chave de carga, chave de aterramento, barramento principal | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Painel de proteção do transformador | Chave de carga, chave de aterramento, fusível, barramento principal | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Painel de Medição | Transformador, fusível, barramento principal | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Painel de saída CB | Disjuntor, Transformador de corrente, Chave de carga, Chave de aterramento, Proteção de relé, Barramento principal | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | Saída CB com Painel de Medição | Disjuntor, transformador de corrente, transformador, chave de carga, chave de aterramento, proteção de relé, barramento principal | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Estrutura Geral do Gabinete
O gabinete deUnidade principal de anel com disjuntoré dividido em unidades independentes superiores e inferiores, com divisória clara e forte segurança:
1.Sala de barramentos: Localizado na parte superior do gabinete, o barramento principal percorre todo o grupo de painéis para realizar a transmissão de energia entre os gabinetes.

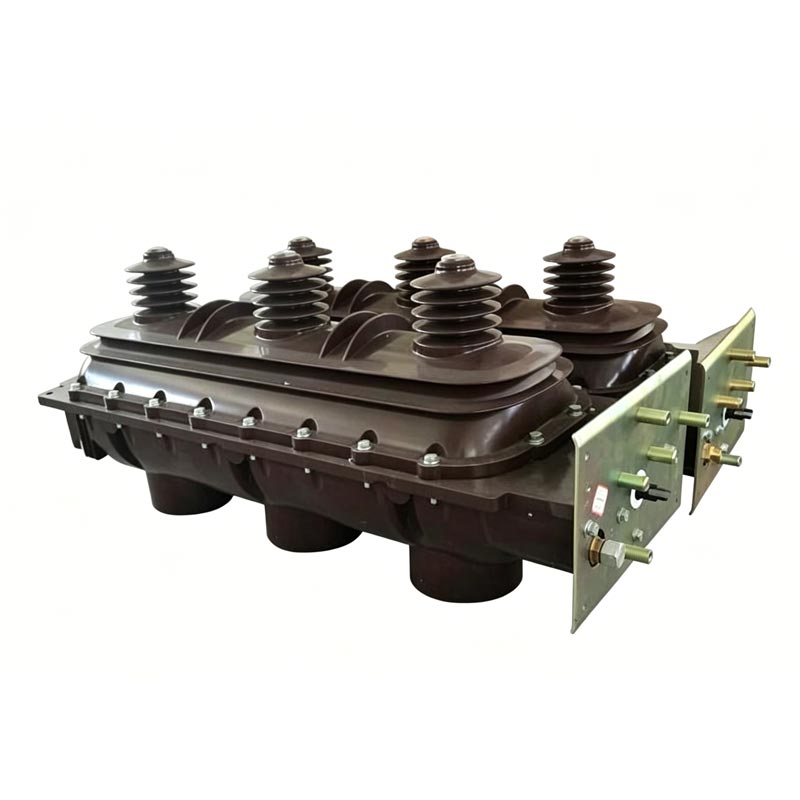

2. Sala de comutação principal: Equipada com chave de carga SF6 encapsulada em resina epóxi, com orifício de observação e medidor de densidade de gás SF6 opcional.
3.Sala de cabos: Espaço espaçoso para fiação de cabos, que pode ser equipado com pára-raios, transformador de corrente e outros acessórios. A placa inferior e a porta do gabinete são removíveis para facilitar a instalação dos cabos.
4. Mecanismo operacional e sala de controle de baixa tensão: Equipado com intertravamento mecânico, indicador de posição, contatos auxiliares, bobina de disparo e outros componentes, suportando vários circuitos de controle e instrumentos de medição.
A unidade principal do anel do módulo XGN15 V é composta por disjuntor a vácuo, disjuntor SF6, mecanismo de intertravamento e chave de aterramento. Os métodos de instalação são fixos frontais e fixos laterais. O disjuntor e o interruptor de carga podem ser interligados para evitar operação incorreta.
6.2 Dois Tipos de Mecanismos Operacionais
•Tipo K (Mecanismo de mola única e dupla função): O interruptor de carga é acionado por alavanca ou motor de forma independente; a chave de aterramento é acionada por mola de compressão e operada por uma alavanca separada.
•Tipo A (mecanismo de mola dupla de função dupla): O interruptor de carga adota armazenamento de energia de mola, alavanca de suporte, motor ou acionamento de botão. A chave de aterramento é acionada por uma alavanca independente com acionamento por mola.
Todas as operações doUnidade principal de anel com disjuntordeve ser realizada com a porta do armário fechada. Os operadores precisam seguir o processo padronizado:
7.1 Operação ao ligar
1. Confirme se a porta do gabinete está totalmente fechada, insira a alavanca de operação no orifício superior e gire 180° no sentido anti-horário até ouvir o som de separação do freio e a chave de aterramento ser desconectada.
2.Insira a alça no orifício inferior e gire 180° no sentido horário até ouvir o som de fechamento. O indicador está na posição de trabalho e a operação de inicialização está concluída.
7.2 Operação de desligamento
1.Insira a alça no orifício inferior e gire 180° no sentido anti-horário para desligar a energia; se equipado com um botão, pressione diretamente o botão de disparo.
2.Verifique se a exibição ao vivo está completamente apagada para confirmar que a sala de cabos está sem energia. Insira a alça no orifício superior e gire 180° no sentido horário para fechar a chave de aterramento. A porta do gabinete é destravada e a operação de desligamento é concluída.
Nota: Verifique o manômetro de SF6 antes de cada operação de comutação para garantir que o equipamento funcione dentro da faixa de pressão normal.
8.1 Transporte e Armazenamento
•Quando o gabinete é fixado na placa inferior, pode ser transportado por empilhadeira; caso contrário, use o içamento integral. O equipamento deve ser mantido na vertical durante o transporte e não deve ser tombado.
•O quadro não deve ser armazenado ao ar livre por muito tempo para evitar umidade, poeira e corrosão.
8.2 Regras de Manutenção
1. O equipamento não necessita de manutenção dentro de 3 anos em condições normais de operação e o mecanismo de operação da mola não precisa de lubrificação.
2.O ciclo de manutenção regular é de 1 ano. O conteúdo da manutenção inclui apertar todos os conectores elétricos, aspirar e inspecionar os componentes internos.
3. Realize testes de fechamento e abertura para todas as chaves e chaves de aterramento regularmente e teste o circuito elétrico para garantir uma operação flexível.
4. Inspecione e depure os dispositivos de proteção do relé antes de colocá-los em operação.
9.1 Documentos e Acessórios Anexos
Cada conjunto deUnidade principal de anel com disjuntoré entregue com materiais completos: certificado do produto, manual de operação, desenhos de projeto de engenharia e um conjunto de alça de operação especial.
9.2 Informações do pedido necessárias
Os clientes precisam fornecer as seguintes informações ao fazer pedidos: diagrama de fiação do circuito principal, plano de instalação do painel, modelo de componente, esquema de circuito auxiliar e outros requisitos técnicos especiais, de modo a garantir que os produtos sejam personalizados com precisão.
foi fundada em 2011 e localizada na Zona de Desenvolvimento Econômico de Yueqing, uma famosa base de produção elétrica na China. A empresa possui um capital social de 8 milhões de dólares americanos, uma moderna oficina de produção de 4300㎡ e mais de 100 funcionários profissionais. Após anos de desenvolvimento, construiu três linhas de produção principais: linha de produção de quadros de distribuição de baixa e média tensão, linha de produção de disjuntores de alta tensão e linha de produção de injeção de resina epóxi.
A empresa integra P&D, produção e vendas, com uma matriz completa de produtos que abrange painéis de alta e baixa tensão, transformadores, indutores mútuos, disjuntores de alta tensão e acessórios para interruptores. Ela passou pelas certificações ISO 9001, ISO 14001 e ISO 45001 e se tornou um fornecedor qualificado da State Grid Corporation da China e da China Railway Construction Corporation. Com mais de 14 anos de experiência no setor, a empresa possui uma equipe de P&D experiente e um sistema de controle de qualidade rigoroso, apoiando a personalização OEM. O ciclo de produção convencional é controlado dentro de 15 a 20 dias e todos os produtos são equipados com relatórios de teste completos para garantir qualidade confiável.
OUnidade principal de anel com disjuntorfoi aplicado em muitos projetos importantes no país e no exterior, acumulando uma rica experiência em engenharia:
•Projetos de lançamento aeroespacial
•Projetos de usinas químicas e usinas de energia do Grupo Huaneng
•Usinas nucleares, usinas hidrelétricas e centros de armazenamento de petróleo
•Comunidades residenciais urbanas, complexos comerciais e locais pitorescos que apoiam a distribuição de energia
•318 projetos de rodovias nacionais, ferrovias, túneis e outros projetos de fornecimento de energia para transporte
O desempenho estável do produto e o serviço pós-venda atencioso ganharam elogios unânimes de empreiteiros de engenharia e usuários finais.
Q1: Você é um fabricante ou empresa comercial?
R: Somos uma fábrica direta profissional. TodosUnidade principal de anel com disjuntore outros produtos elétricos são produzidos de forma independente, com preços competitivos direto da fábrica.
Q2: Quanto tempo posso obter a cotação após enviar a consulta?
R: Nossa equipe de vendas fornecerá uma cotação formal dentro de 24 horas após receber sua demanda detalhada.
Q3: Podemos personalizar o logotipo e a aparência dos produtos?
R: Sim, oferecemos suporte a serviços OEM e ODM e podemos imprimir logotipos de clientes e informações da empresa no gabinete, conforme necessário.
Q4: Qual é o prazo de produção padrão?
R: O prazo de entrega é determinado pela quantidade do pedido. Normalmente, as mercadorias podem ser entregues dentro de 15 a 20 dias após o recebimento do depósito.
Q5: Qual é o seu processo de controle de qualidade?
R: Implementamos inspeção de processo completo, desde matérias-primas, acessórios até produtos acabados. Todos os equipamentos serão submetidos a testes de rotina de fábrica antes da entrega, com vários relatórios de teste fornecidos.
Q6: Como resolver problemas de qualidade do produto pós-venda?
R: Se ocorrer algum problema de qualidade, envie-nos fotos ou vídeos. Nossa equipe técnica apresentará uma solução direcionada dentro de 1 a 3 dias.
Q7: Qual é o período de garantia do produto?
R: Oferecemos um serviço de garantia de 12 meses a partir da data de entrega.
Q8: Por que nos escolher como seu fornecedor?
R: Temos mais de 14 anos de experiência profissional, fortes recursos de P&D e personalização, rigoroso controle de qualidade, ciclo de entrega estável e relatórios de teste completos, fornecendo soluções completas de equipamentos de distribuição de energia.
Como equipamento principal para a moderna fonte de alimentação de rede em anel de média tensão, oUnidade principal de anel com disjuntorintegra estrutura compacta, função inteligente, baixa manutenção e alta segurança, que se adapta perfeitamente à tendência de desenvolvimento da rede inteligente urbana, nova geração de energia e distribuição de energia industrial. Apoiado por forte força de P&D, linhas de produção padronizadas e sistema de controle de qualidade perfeito,Zhejiang Usune elétrico Co., Ltd.fornece unidades principais de anel personalizáveis e de alta qualidade e um conjunto completo de serviços de suporte para clientes globais.
Quer você esteja envolvido na contratação de engenharia de energia, no atacado de equipamentos elétricos, na construção de novos projetos de energia ou na renovação da rede urbana, nossos produtos podem atender às suas diversas necessidades de aquisição e engenharia. Se você quiser saber mais sobre parâmetros do produto, esquemas personalizados, cotação e detalhes de cooperação do projeto, sinta-se à vontade paraContate-nos. Nossa equipe técnica e de vendas internacionais profissionais responderá a você em tempo hábil, fornecerá suporte para amostras grátis e orientação técnica profissional, e esperamos estabelecer relações cooperativas ganha-ganha de longo prazo com parceiros em todo o mundo.
