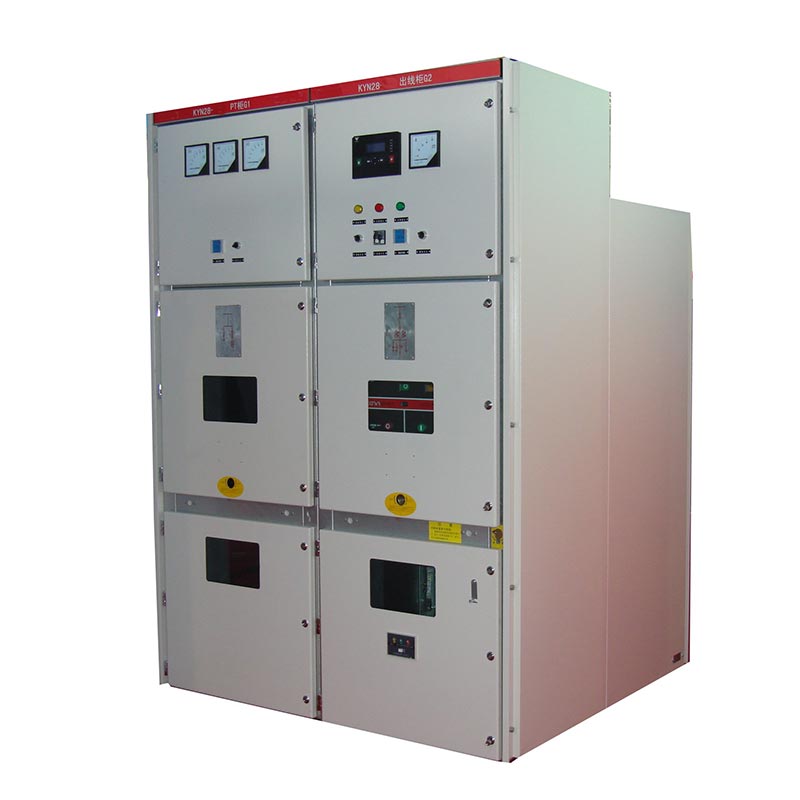

Painel Kyn28 20kv

O painel Usune Kyn28 20kV é um painel CA trifásico interno em invólucro metálico, usado principalmente em energia de 24kV. sistemas, possibilitando a recepção, distribuição, controle, proteção e monitoramento de energia elétrica.

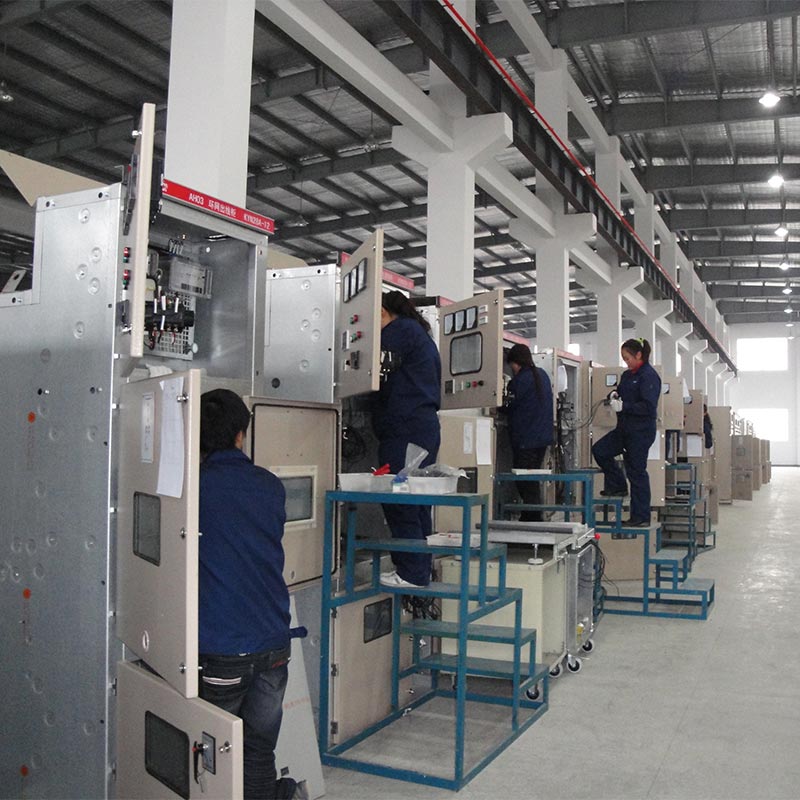

O produto utiliza isolamento de ar + isolamento termorretrátil/revestimento epóxi, com classificação de proteção IP4X (gabinete). A sua estrutura compacta e elevado nível de isolamento tornam-no adequado para vários cenários de distribuição de energia interior. Como um solução de distribuição de energia de média tensão fabricada por um fabricante chinês profissional, este produto, com seu desempenho estável e design padronizado, tornou-se uma escolha confiável de fornecedor de alta qualidade para clientes em todo o mundo. Toda a produção principal é concluída em nossa própria fábrica.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Principais Parâmetros Técnicos

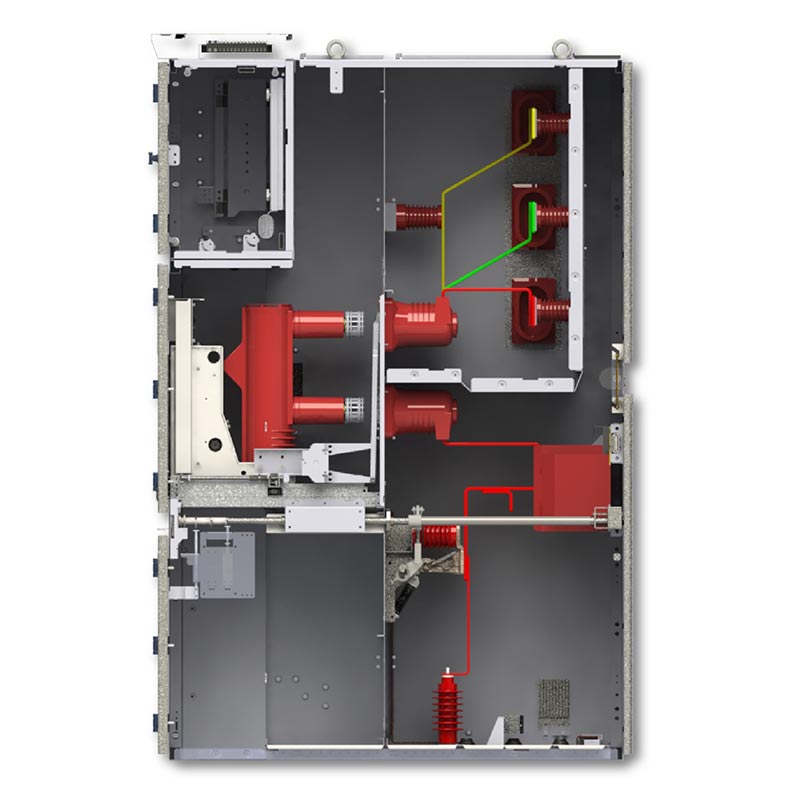

Estrutura do compartimento do gabinete

1. Compartimento do disjuntor: Instala carrinhos de disjuntores a vácuo tipo VS1/ZN63/VD4.
2. Compartimento do barramento: Organiza os barramentos principais, barramentos de derivação e isoladores.
3. Compartimento de cabos: Equipado com CTs, PTs, chaves de aterramento, terminais de cabos, etc.
4. Compartimento de instrumentos de controle: Instala relés, dispositivos de proteção, instrumentos e circuitos secundários.
5. Canal de alívio de pressão: Equipado com dispositivo de alívio de arco na parte superior para melhorar a segurança operacional.

Principais recursos do produto

1. Estrutura de isolamento totalmente metálica para evitar propagação de falhas e interferência mútua.
2. Intertravamento mecânico completo de cinco provas para evitar abertura, fechamento ou entrada acidental em ambientes energizados compartimentos.
3. Carrinho removível montado no centro, permitindo operação e manutenção frontal, facilitando reparos.
4. O painel Kyn28 20kV tem alto nível de isolamento, forte resistência a falhas, estrutura compacta e é adequado para vários esquemas de distribuição de energia.
5. Atende aos padrões internacionais e nacionais, com qualidade estável e confiável.

Caso de aplicação do mundo real

Projeto de estação de distribuição de energia em parque industrial. Um importante parque industrial provincial inclui vários edifícios de fábricas, edifícios de escritórios e instalações de energia de apoio, exigindo confiabilidade extremamente alta e segurança no fornecimento de energia. O projeto selecionou 16 unidades Usune Kyn28 Switchgear 20kV, com corrente nominal de 1250A e uma corrente de interrupção de curto-circuito de 31,5kA.

Durante mais de dois anos desde o comissionamento, o equipamento funcionou de forma estável, eliminando rapidamente falhas de curto-circuito sem quaisquer incidentes de segurança. A estrutura de manutenção montada na frente reduz significativamente a dificuldade de manutenção e tempo de inatividade, recebendo elogios do departamento de operações e manutenção do parque.

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais níveis de tensão são aplicáveis ​​ao painel KYN28-24?

A1: Este produto tem uma tensão nominal de 24kV e é compatível com sistemas de energia CA trifásicos de 50/60Hz cobrindo Níveis de 3,6 ~ 12kV e 24kV.

Q2: Que tipo de disjuntor a vácuo deve ser usado com o quadro?

A2: A configuração padrão inclui um carrinho de disjuntor a vácuo tipo VS1 (ZN63) e também é compatível com disjuntores padrão da indústria, como o VD4, oferecendo forte intercambialidade.

Q3: O painel Kyn28 20kV é adequado para aplicações de carga pesada, como empresas industriais e de mineração e centros de dados?

A3: Sim. O produto tem corrente nominal máxima de 3150A e corrente de interrupção de curto-circuito de 31,5kA, demonstrando forte capacidade de resistência e atendendo às necessidades de distribuição de energia de cargas críticas em ambientes industriais e empresas de mineração, data centers, arranha-céus e outras aplicações semelhantes.
