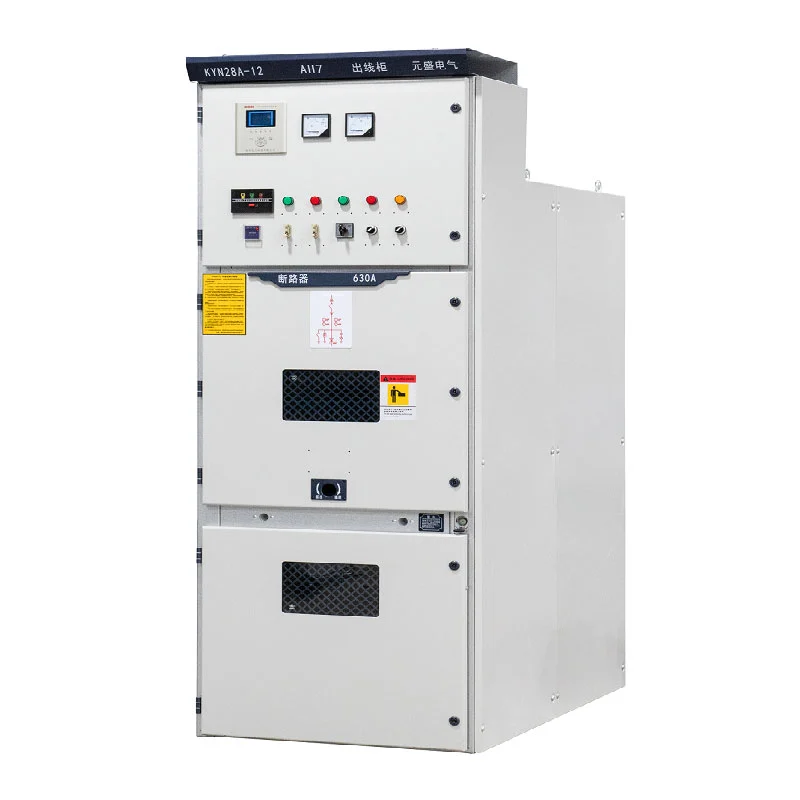

Para empreiteiros EPC, distribuidores elétricos, subestações, plantas industriais e projetos de infraestrutura, o Kyn28 O painel de distribuição de média tensão fornece uma plataforma configurável para a construção de distribuição interna completa de média tensão sistemas.
Usune opera com sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001. Os produtos são fabricados de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para mercados relevantes.
A seleção do quadro de distribuição de média tensão começa com o sistema elétrico e não com o próprio gabinete. Antes de colocar um pedido, os engenheiros normalmente precisam confirmar a tensão do sistema, frequência operacional, corrente máxima de carga, nível de curto-circuito, número de alimentadores, requisitos de proteção, disposição dos cabos e ambiente de instalação.
Esses parâmetros determinam a configuração apropriada do gabinete e dos componentes elétricos. Usune pode revisar o projetar informações elétricas e recomendar uma configuração adequada em vez de aplicar a mesma especificação para cada projeto.
Este método de seleção baseado em projetos é particularmente importante para subestações, fábricas, infraestrutura e outras instalações onde vários circuitos de média tensão operam juntos.
A configuração padrão do painel de distribuição de média tensão Kyn28 suporta sistemas de média tensão de 3,6kV a 12kV, com classificações de corrente variando de 630A a 3150A.
O desempenho de curto-circuito está disponível em vários níveis, incluindo configurações de 25kA, 31,5kA, 40kA e 50kA. O a classificação apropriada deve ser selecionada de acordo com a corrente de falha calculada da rede elétrica, em vez do que simplesmente de acordo com a carga operacional normal.
Para aquisição de projetos, combinar a corrente nominal e a capacidade de curto-circuito com os valores a montante e a jusante o equipamento elétrico é essencial para manter o desempenho coordenado do sistema.
Um sistema completo de distribuição de média tensão normalmente contém mais de um tipo de gabinete. Energia de entrada, alimentadores de saída, transformadores, circuitos de medição, medição de tensão e conexões de barramentos podem exigir funções diferentes.
Usune pode configurar a linha de painéis de acordo com esses requisitos de circuito. O arranjo resultante pode incluem entrada, saída, PT, medição, seccionalizador de barramento e funções de isolamento dentro de um sistema coordenado sistema de distribuição elétrica.
Isto torna o equipamento adequado para projetos onde o quadro precisa corresponder diretamente com o aprovado diagrama unifilar.
A proteção de média tensão deve ser considerada no nível do sistema. O quadro, disjuntor, relé de proteção, transformador, cabo e equipamentos de proteção a montante precisam trabalhar juntos de acordo com a proteção do projeto filosofia.
O Painel de Média Tensão Kyn28 pode ser integrado com os componentes de proteção e controle necessários de acordo com com a especificação do projeto. O disjuntor a vácuo fornece a função de comutação primária, enquanto o o sistema de proteção e controle associado pode ser configurado de acordo com o projeto elétrico.
Para projetos EPC a Usune pode coordenar a configuração do gabinete com os requisitos de proteção do cliente e documentação técnica.

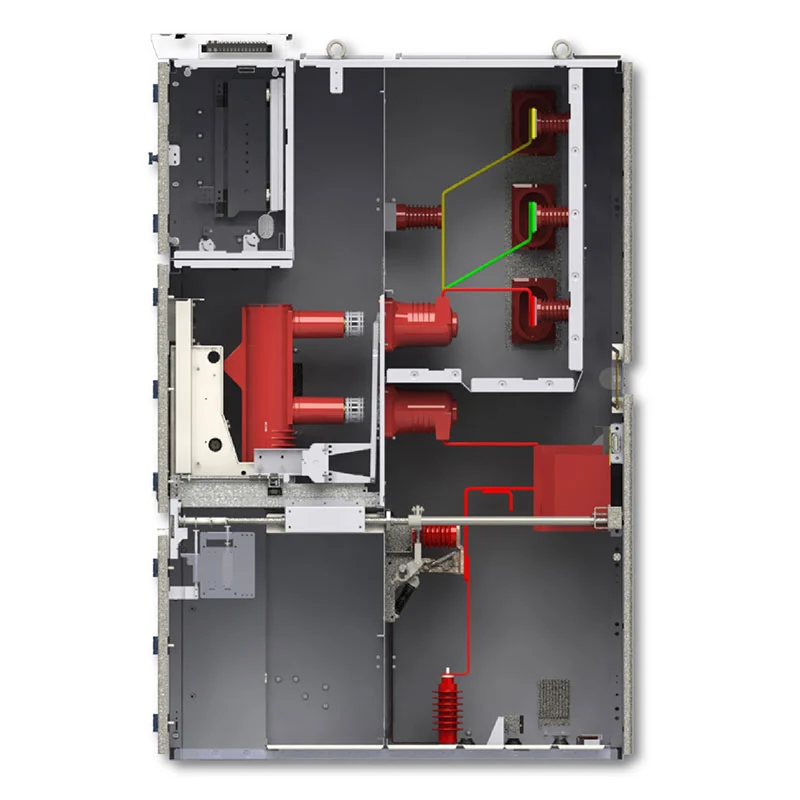

O equipamento utiliza uma estrutura de gabinete metálico com áreas dedicadas para componentes elétricos primários, barramentos, conexões de cabos e equipamentos de controle secundário.
A disposição interna proporciona um layout definido para instalação elétrica e permite a instalação completa do quadro a linha deve ser coordenada com roteamento de cabos, fiação de controle, acesso operacional e dimensões da sala elétrica.
Para projetos com múltiplos gabinetes, a disposição pode ser planejada de acordo com a quantidade de circuitos e necessidade funções em vez de tratar cada gabinete como um produto independente.
As condições da sala elétrica devem ser confirmadas antes do pedido do equipamento. Fatores importantes incluem disponibilidade espaço de instalação, direção de entrada do cabo, espaço operacional, temperatura ambiente, umidade, altitude, ventilação e acesso para transporte.
O equipamento padrão destina-se à instalação interna. A temperatura ambiente é especificada de -15°C a +40°C, enquanto a umidade relativa média diária não deve ultrapassar 95% e a média mensal não deve ultrapassar 90%.
Para instalações em altitudes mais elevadas ou sob condições ambientais especiais, a Usune deve ser consultada durante o estágio de engenharia para que os parâmetros elétricos e de isolamento apropriados possam ser considerados.
Os gabinetes de entrada conectam a alimentação de média tensão ao sistema de barramentos do quadro. A corrente nominal, proteção arranjo, requisitos de medição e configuração do cabo de entrada devem ser confirmados de acordo com o rede elétrica a montante.
Os gabinetes de saída distribuem energia para transformadores, motores, equipamentos de produção ou outras cargas posteriores. Seu a quantidade e a classificação atual podem ser determinadas de acordo com a lista de carga do projeto e a programação do alimentador.
Armários de TP e medição podem ser incorporados onde o projeto requer medição de tensão, medição de energia ou outras funções de monitoramento elétrico.
As configurações do seccionador de barramento podem ser usadas onde a rede de distribuição requer seções de barramento separadas ou conexão controlada entre diferentes seções do sistema.
Nas subestações, os equipamentos podem ser dispostos em torno de fontes de entrada, alimentadores de transformadores, circuitos de saída, requisitos de medição e seccionamento de barramentos. A configuração pode ser combinada com a rede elétrica da subestação diagrama unifilar.
Para fábricas, o quadro pode distribuir energia de média tensão para linhas de produção, transformadores, motores, compressores, bombas e sistemas auxiliares. Diferentes classificações de alimentador podem ser especificadas de acordo com a carga real distribuição.
Os projetos de mineração geralmente envolvem cargas elétricas pesadas distribuídas. O painel pode ser configurado em torno do transformador alimentadores, motores, sistemas de ventilação, equipamentos de bombeamento e instalações de processamento.
Grandes edifícios comerciais e arranha-céus podem necessitar de energia de entrada de média tensão e múltiplas ligações a jusante. circuitos transformadores. Os equipamentos podem ser dispostos de acordo com a sala elétrica e distribuição do edifício requisitos.
| Item | Especificação |
| Modelo | KYN28A-12 |
| Tensão nominal | 3,6kV, 7,2kV, 12kV |
| Frequência nominal | 50Hz/60Hz |
| Corrente nominal | 630A–3150A |
| Corrente nominal de interrupção de curto-circuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente suportável nominal de curto prazo | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grau de Proteção | Gabinete externo IP4X / compartimentos internos IP2X |
| Temperatura Ambiente | -15°C a +40°C |
| Altitude | ≤1000m, com redução de potência para altitudes mais elevadas |
| Instalação | Interior |
| Sistema | CA trifásica |
A especificação final deverá ser confirmada de acordo com a tensão do projeto, corrente de carga, nível de falha, proteção esquema, disposição dos cabos e ambiente de instalação.
Usune tem mais de 14 anos de experiência na fabricação de equipamentos elétricos e fornece suporte técnico para aquisição de equipamentos de média tensão com base em projetos.
Os clientes podem fornecer diagrama unifilar, nível de tensão, classificação de corrente, requisitos de curto-circuito, gabinete quantidade, requisitos funcionais e condições de instalação. Usune pode então ajudar com a confirmação técnica e configuração de equipamentos.
Para configurações padrão, o período típico de produção é de aproximadamente 15 a 20 dias após a confirmação técnica e pagamento. O tempo real de entrega depende da configuração do projeto e da quantidade do pedido.
A série KYN28 foi referenciada para o Projeto de Lançamento de Foguetes Cas-space.
Ao contrário dos edifícios comerciais ou fábricas convencionais, a infra-estrutura aeroespacial pode conter vários cargas elétricas e sistemas de suporte operando em diferentes áreas. O equipamento de distribuição de média tensão portanto, precisa ser coordenado com a arquitetura geral de energia da instalação.
Para este projeto, a configuração do painel foi considerada como parte da distribuição elétrica mais ampla do local sistema, incluindo recepção de energia, distribuição de circuito, proteção e requisitos de controle elétrico.
O projeto demonstra a capacidade da Usune de participar em aplicações de engenharia especializadas onde a média tensão o equipamento precisa ser coordenado com os requisitos elétricos específicos do projeto, em vez de ser fornecido como um produto genérico gabinete padrão.
A Usune aplica um sistema integrado de gestão de qualidade e produção que abrange fabricação, inspeção, gestão ambiental e segurança ocupacional.
A empresa possui certificações ISO 9001, ISO 14001 e ISO 45001. O equipamento é projetado de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para configurações aplicáveis.

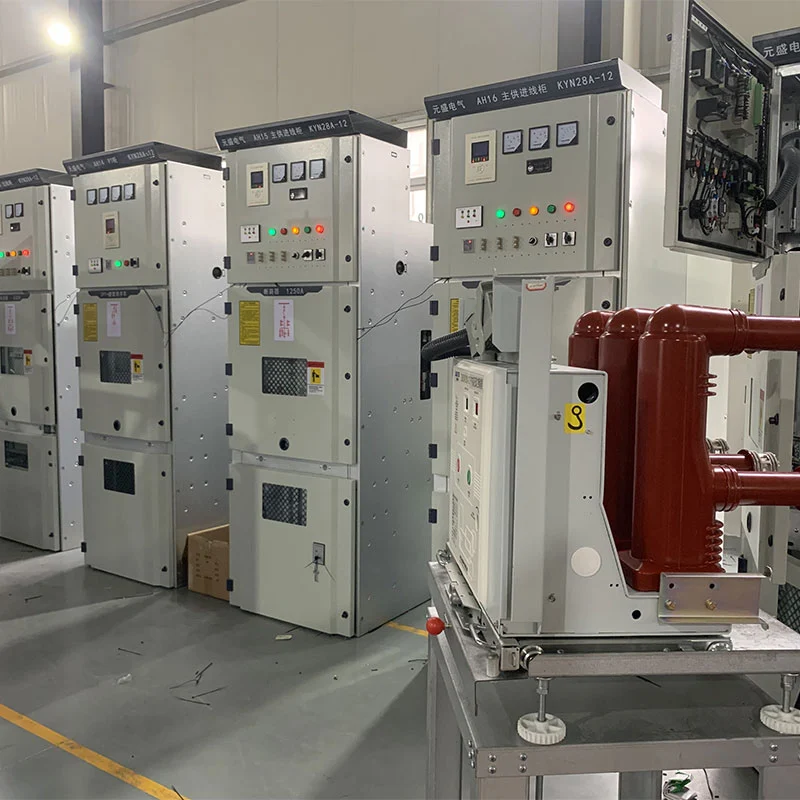

Antes do envio, o equipamento passa por inspeção e testes de rotina abrangendo componentes relevantes, montagem, conexões elétricas e equipamentos acabados. Documentação técnica e relatórios de testes podem ser fornecidos de acordo aos requisitos do projeto.
As principais informações incluem tensão do sistema, frequência, corrente nominal, nível de curto-circuito, número de entradas e circuitos de saída, requisitos de proteção, disposição dos cabos e condições de instalação.
A configuração fornecida suporta sistemas de 3,6kV, 7,2kV e 12kV. A classificação de tensão final deve ser confirmada de acordo com a rede elétrica do cliente.
Sim. Usune pode revisar o diagrama elétrico do cliente e configurar as funções e classificações do gabinete de acordo com os requisitos do projeto.
Sim. Ele pode ser configurado para entrada de energia, alimentadores de transformadores, circuitos de saída, medição, medição de tensão, e seccionamento de barramentos em aplicações internas de subestações.
Os produtos da Usune são projetados de acordo com os padrões IEC e GB aplicáveis. A empresa opera sob ISO 9001, ISO Sistemas de gestão 14001 e ISO 45001, com certificação CE disponível para mercados aplicáveis.
Sim. A Usune pode fornecer especificações técnicas, relatórios de testes, documentação de produtos e outras informações relacionadas ao projeto. documentos de acordo com as necessidades do cliente.
Para configurações padrão, a produção normalmente leva de 15 a 20 dias após a confirmação técnica e o pagamento. O a programação real depende da configuração e da quantidade.
Se você estiver adquirindo o painel de distribuição de média tensão Kyn28, forneça seu diagrama unifilar, tensão do sistema, classificação corrente, nível de curto-circuito, quantidade de gabinete, requisitos de alimentador, requisitos de proteção e instalação condições.
A Usune pode avaliar os requisitos elétricos e fornecer uma configuração adequada de painel de distribuição de média tensão para seu projeto.
