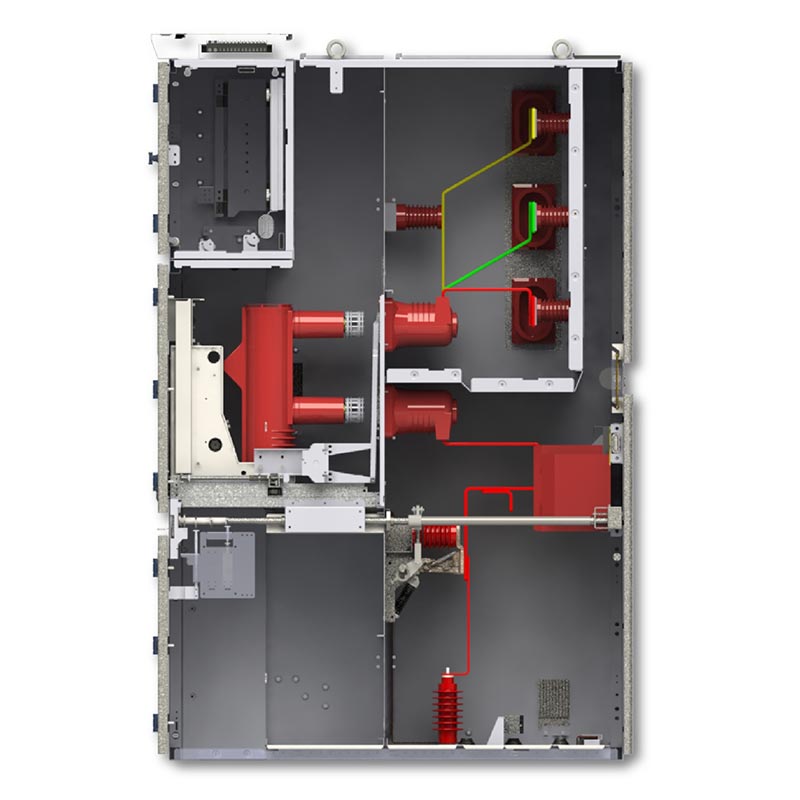

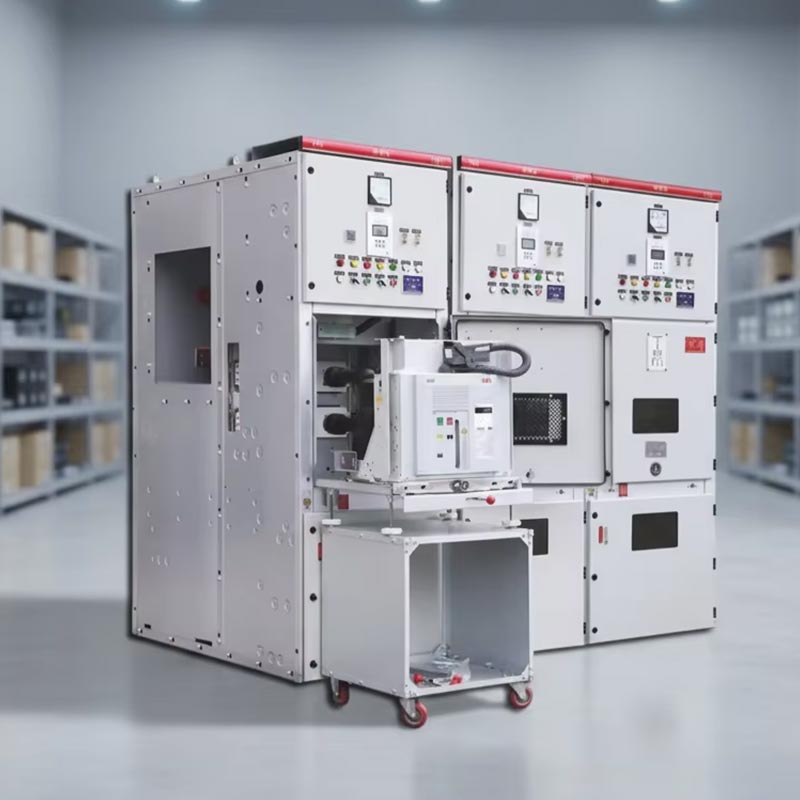

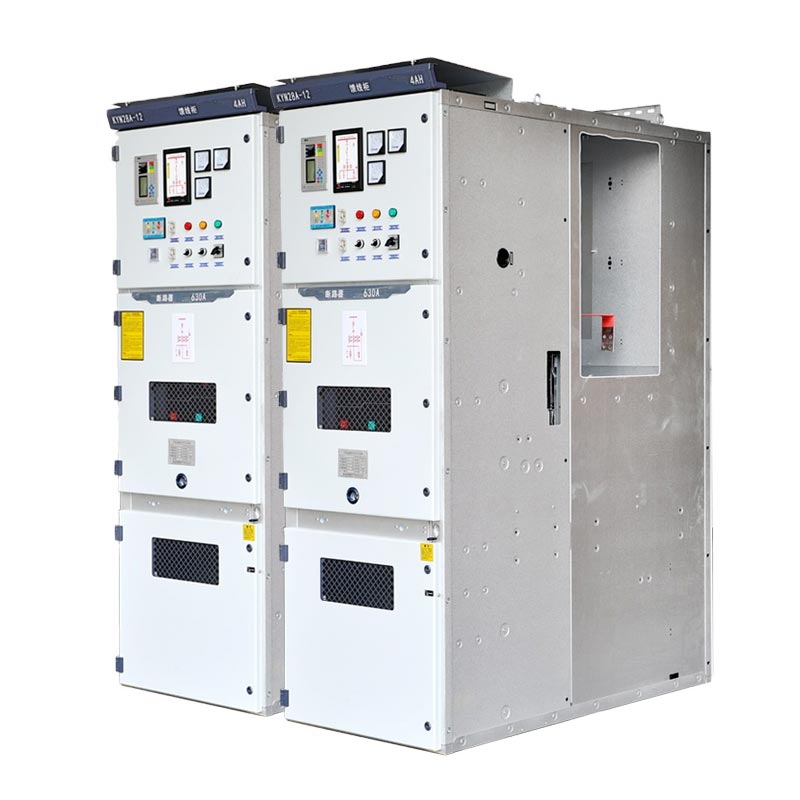

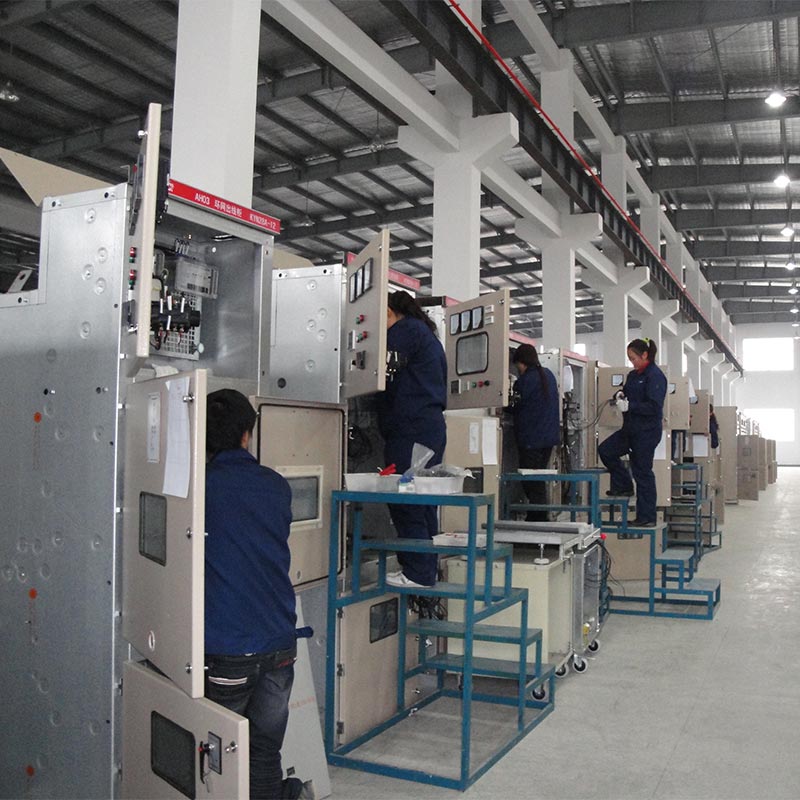

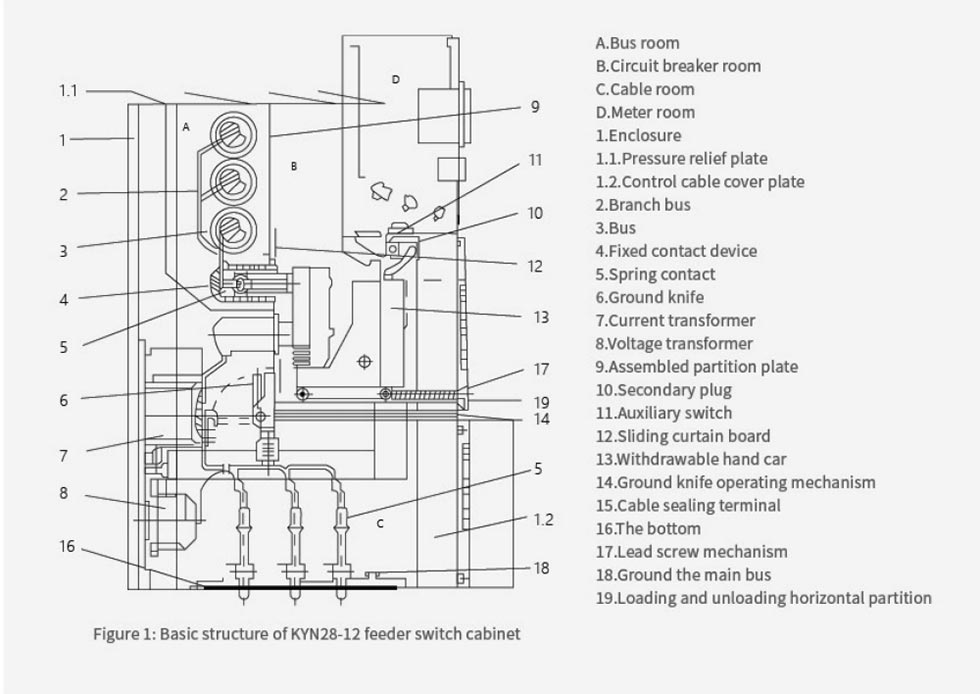

Painel Kyn28 10kv

O painel Usune Kyn28 10kV é adequado para CA trifásico 50Hz, barramento único de 3,6 ~ 12kV e barramento único segmentado sistemas de energia e apresenta funções abrangentes de "cinco provas". A seção do carrinho de mão do gabinete pode ser equipada com componentes principais, como disjuntores a vácuo e contatores a vácuo. Disjuntores a vácuo de marcas como ABB VD4, Schneider HVX e Usune VS1 podem ser selecionados. Este é atualmente o principal conjunto completo de alta tensão interna de poder equipamentos de distribuição, utilizados principalmente para transmissão e recepção de energia em diversas subestações e distribuição estações e para controle, proteção e monitoramento de circuitos.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Requisitos do ambiente operacional

• Temperatura do ar ambiente: Limite superior +40°C, limite inferior -15°C;
• Umidade relativa: Média diária não superior a 95%, média mensal não superior a 90%;
• Altitude: 1000m e abaixo;
• Intensidade sísmica: Não superior a 8 graus;
• Sem riscos de incêndio ou explosão, sem poluição grave, sem corrosão química e sem vibrações violentas. Se o operando ambiente excede as condições normais especificadas em GB3906, o usuário e o fabricante devem negociar e determinar as condições apropriadas.

Parâmetros Técnicos

• Tensão Nominal: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Frequência Nominal: 50/60Hz;
• Corrente Nominal: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Corrente suportável nominal de curta duração (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nível de Isolamento Nominal: 42kV (frequência de potência de 1min, entre eletrodos/terra), 48kV (contato aberto); 75 kV (impulso relâmpago, entre eletrodos/terra), 85kV (contato aberto, valor de pico);
• Classe de Proteção: Grau de proteção do gabinete IP4X, proteção IP2X para compartimentos;
• Tipos de gabinete: gabinetes de linha de entrada, gabinetes de linha de saída, gabinetes de proteção de transformadores, amarração de barramento armários, armários de interruptores seccionadores, armários de elevação de barramentos, armários PT/VT, etc.;
• Dimensões do gabinete: Largura 650mm/800mm/1000mm, Altura 2300mm, Profundidade 1450mm.

Principais vantagens

1. Proteção de segurança abrangente

O quadro Kyn28 10kV adota uma estrutura metálica blindada, com cada compartimento funcional independentemente separados. Combinado com intertravamentos mecânicos e elétricos, ele realiza totalmente o intertravamento de cinco provas, eliminando o risco de operação incorreta. A classificação de proteção do gabinete atinge IP4X e a proteção do compartimento é IP2X, mais adiante melhorando as capacidades de proteção de segurança.

2. Desempenho estável e confiável

Projetado e fabricado estritamente de acordo com os padrões internacionais IEC e o sistema de gestão de qualidade ISO, usando componentes de vácuo de alta qualidade, é compatível com vários disjuntores a vácuo de marcas conhecidas, tem forte capacidade de suportar curto-circuito, adapta-se a uma ampla faixa de tensão e corrente e é adequado para aplicações de longo prazo contínuo operação.

3. Instalação e manutenção convenientes

O design do carrinho removível permite inspeção e substituição rápida e fácil. Sua estrutura compacta suporta frente manutenção, economizando espaço e tempo de inatividade. As dimensões padronizadas do gabinete se adaptam a vários cenários de instalação, resultando em alta eficiência de instalação.

4. Ampla aplicabilidade

O quadro Kyn28 10kV cobre todos os níveis de tensão de 3,6 a 24kV, é compatível com frequência dupla de 50/60Hz sistemas, e oferece vários tipos de gabinete para atender às necessidades de distribuição de energia de diferentes indústrias, como usinas de energia, subestações, empresas industriais e de mineração e edifícios altos. Também pode se adaptar a vários convencionais ambientes de trabalho.

Caso de aplicação do mundo real

Um projeto de renovação de subestação de 110kV em uma determinada cidade selecionou 28 unidades de manobra Usune KYN28-12. O equipamento alcançou alta utilização de espaço, comissionamento rápido e uma taxa de confiabilidade de 99,98% após o comissionamento, significativamente melhorar o nível de segurança da rede de distribuição de energia. Neste projeto o quadro é adaptado às requisitos ambientais do local, incluindo altitude, temperatura e umidade, e um circuito de vácuo adequado O modelo do disjuntor é selecionado para atender perfeitamente às necessidades de distribuição de energia da subestação.

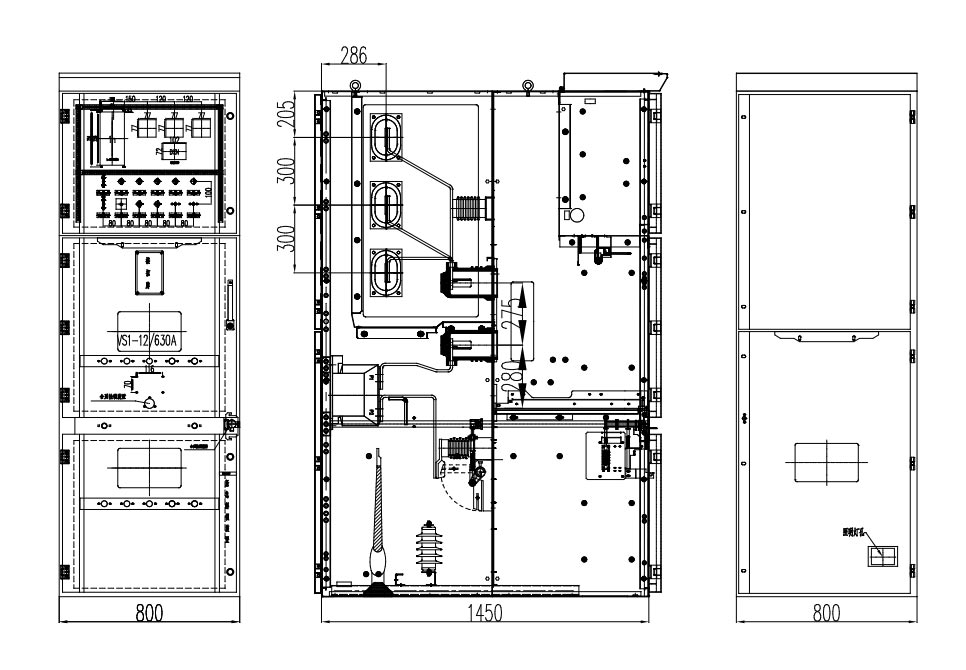

Dimensão Externa do Produto

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais são as funções específicas de "cinco provas" do painel KYN28?

R: Isso inclui principalmente a prevenção de abertura e fechamento acidental de disjuntores, evitando empurrar ou puxar carrinho de mão sob carga, evitando que fios de aterramento sejam conectados a circuitos energizados, impedindo o fechamento do disjuntor com um fio de aterramento conectado e evitando que pessoal entre acidentalmente compartimentos, garantindo assim estruturalmente a segurança do pessoal e dos equipamentos.

Q2: Qual é o ciclo de manutenção de rotina para o quadro Kyn28 10kV?

R: Recomenda-se realizar uma inspeção de rotina a cada 6 meses e uma manutenção abrangente a cada 1-2 anos, concentrando-se na verificação do mecanismo, isolamento, intertravamento e aperto dos parafusos. Usune fornece suporte técnico completo suporte.

Q3: A Usune pode fornecer painéis personalizados?

R: Sim. Como fabricante profissional, a Usune pode personalizar configurações internas, níveis de proteção e soluções de monitoramento inteligentes baseadas em tensão, corrente, requisitos de proteção e ambiente do local. Pode também ajuste as dimensões do gabinete e selecione modelos de disjuntores a vácuo apropriados para atender às necessidades específicas.

Em resumo, o painel Usune Kyn28 10kV integra segurança, confiabilidade e facilidade de uso. Apoiado por maduro design, rigoroso controle de qualidade e parâmetros técnicos abrangentes, é adequado para vários trabalhos ambientes e cenários. Como fabricante profissional e fornecedor de alta qualidade da China, a Usune continua a fornecer soluções de distribuição de energia de média tensão estáveis e eficientes para usuários em todo o mundo.
