Este guia foi escrito para compradores responsáveis pela aquisição de disjuntores a vácuo internos de alta tensão para sistemas de distribuição de média tensão. Explicaremos o mecanismo de proteção, o papel do interruptor a vácuo, o mecanismo de operação, a coordenação com os relés de proteção e os critérios para seleção de um fornecedor. Também forneceremos parâmetros detalhados do produto de nossa fábrica em Zhejiang Usune Electric Co., Ltd. Esteja você construindo uma nova subestação, atualizando uma linha de painéis existente ou adquirindo disjuntores de reposição, este guia o ajudará a tomar uma decisão informada que garante a segurança e a confiabilidade do seu sistema de distribuição.
Um disjuntor interno a vácuo de alta tensão executa três funções essenciais em um sistema de distribuição de média tensão. Primeiro, ele transporta continuamente a corrente de carga normal, sem perdas ou aquecimento significativos. Segundo, ele interrompe a corrente de falha quando ocorre um curto-circuito ou falha à terra, isolando a seção em falha do resto do sistema. Terceiro, fornece um meio de comutação do circuito para manutenção, transferência de carga ou reconfiguração do sistema. Estas funções podem parecer simples, mas são executadas sob condições exigentes. O disjuntor deve interromper correntes de falta que podem atingir 40 kA em tensões de até 40,5 kV. Deve fazê-lo dentro de 50 a 80 milissegundos, antes que a falha possa causar danos generalizados. E deve operar de forma confiável após milhares de operações. A tabela abaixo resume as funções do disjuntor em um sistema de distribuição.
| Função | Descrição | Benefício para o Sistema de Distribuição |
| Transporte de corrente contínua | Transporta corrente de carga normal sem perda significativa | Garante o fornecimento eficiente de energia |
| Interrupção de corrente de falha | Interrompe curto-circuitos e falhas à terra | Evita a propagação de falhas e danos ao equipamento |
| Troca para manutenção | Fornece um meio de isolar o circuito | Permite manutenção segura e reduz o tempo de inatividade |
| Reconfiguração do sistema | Permite que o circuito seja ligado ou desligado | Fornece flexibilidade operacional para a rede |
| Isolamento obrigatório | Limita o impacto de uma falha à seção afetada | Preserva o fornecimento de energia para seções saudáveis |
NoZhejiang Usune elétrico Co., Ltd.,nossa fábrica fabrica disjuntores a vácuo internos de alta tensão para sistemas de distribuição de média tensão em tensões de 12 kV a 40,5 kV. Projetamos nossos disjuntores para atender aos mais exigentes requisitos de corrente de falta e comutação. Nossa equipe de engenharia trabalha com concessionárias e empreiteiros de EPC para especificar o disjuntor certo para cada aplicação de distribuição.
O interruptor a vácuo é o coração do disjuntor a vácuo interno de alta tensão. É um envelope selado de cerâmica ou vidro que contém um par de contatos em ambiente de alto vácuo. Quando os contatos se separam para interromper uma falta, forma-se um arco. No vácuo, o arco não é uma descarga de gás como no ar ou no SF6. Em vez disso, é um arco de vapor metálico sustentado pela vaporização do material de contato. O interruptor a vácuo extingue o arco condensando rapidamente o vapor metálico de volta às superfícies de contato e às blindagens circundantes. O ambiente de vácuo também fornece rigidez dielétrica extremamente alta, o que evita que o arco se reacenda após ser extinto. A tabela abaixo resume o processo de extinção de arco em um interruptor a vácuo.
| Estágio | O que acontece | Resultado |
| Separação de contato | Parte de contatos, formas de arco | A corrente de falha continua a fluir |
| Arco de Vapor Metálico | O arco queima no vapor metálico dos contatos | O arco é sustentado até a corrente zero |
| Zero atual | A corrente CA naturalmente cruza zero | O arco é momentaneamente extinto |
| Condensação de Vapor | Vapor de metal condensa nos escudos | A rigidez dielétrica se recupera rapidamente |
| Recuperação Dielétrica | A lacuna de vácuo recupera o isolamento | O arco não pode ser reiniciado, o circuito está interrompido |
Em nossa fábrica, usamos interruptores a vácuo de fabricantes respeitáveis que são testados de acordo com os padrões IEC relevantes. Verificamos a integridade do vácuo de cada interruptor antes da montagem. Nossos disjuntores são testados para verificar sua capacidade de interrupção e desempenho de recuperação dielétrica. Nosso objetivo é fornecer aos nossos clientes disjuntores que interrompam falhas de forma confiável durante toda a sua vida útil.
O mecanismo de operação é o componente que abre e fecha os contatos do interruptor a vácuo. Deve fornecer a força e a velocidade necessárias para separar os contatos dentro do tempo de abertura especificado. Se o mecanismo for muito lento, o arco persistirá por mais tempo do que o necessário e a falha não será eliminada a tempo. Se o mecanismo estiver muito fraco, os contatos poderão não se separar completamente e o arco poderá reaparecer. O mecanismo operacional também deve ser confiável durante milhares de operações, porque o disjuntor pode ficar inativo por meses e depois ser chamado a operar. Os tipos mais comuns de mecanismos operacionais para disjuntores a vácuo internos são mecanismos de mola e atuadores magnéticos. Os mecanismos de mola armazenam energia em uma mola e a liberam para abrir ou fechar o disjuntor. Os atuadores magnéticos usam uma bobina eletromagnética para acionar os contatos. A tabela abaixo compara esses mecanismos.
| Tipo de mecanismo | Princípio Operacional | Vantagens | Aplicação Típica |
| Mecanismo de Primavera | Energia armazenada na primavera | Confiável, comprovado e de baixa manutenção | Quadro de distribuição padrão |
| Atuador Magnético | Acionamento de bobina eletromagnética | Menos peças móveis, controle preciso | Aparelhagem compacta, operação frequente |
Na Zhejiang Usune Electric Co., Ltd., nossa fábrica usa mecanismos de mola para nossos produtos padrão de disjuntores a vácuo de alta tensão para ambientes internos devido à sua confiabilidade comprovada e baixos requisitos de manutenção. Também oferecemos opções de atuadores magnéticos para aplicações que exigem operação frequente ou dimensões compactas. Testamos o mecanismo de funcionamento de cada disjuntor para verificar os seus tempos de abertura e fecho e a sua resistência mecânica.
O disjuntor interno a vácuo de alta tensão não opera isoladamente. Faz parte de um esquema de proteção que inclui relés de proteção, transformadores de corrente e transformadores de tensão. Os relés detectam a falta e enviam um sinal de trip ao disjuntor. Os transformadores de corrente fornecem ao relé uma réplica reduzida da corrente primária. O disjuntor então abre para eliminar a falta. A coordenação entre o relé e o disjuntor é crítica. O relé deve operar dentro do tempo de abertura do disjuntor e o disjuntor deve abrir antes que a falta cause danos. A tabela abaixo resume os parâmetros de coordenação.
| Componente | Função | Requisito de coordenação |
| Transformador atual | Dimensiona a corrente primária para relé | Preciso dentro da classe de proteção |
| Relé de proteção | Detecta falha, envia sinal de trip | Tempo de operação dentro do tempo de liberação do disjuntor |
| Disjuntor | Abre para limpar a falha | Tempo de abertura dentro do tempo de coordenação do revezamento |
| Dispositivo a montante | Proteção de backup | Margem de seletividade com disjuntor downstream |
Em nossa fábrica, fornecemos os dados de horário de abertura e fechamento de nossos produtos Disjuntores a Vácuo de Alta Tensão para Interior, para que nossos clientes possam realizar o estudo de coordenação. Também fornecemos suporte técnico para ajudar nossos clientes a verificar se o disjuntor está coordenado corretamente com seus relés de proteção. Nosso objetivo é garantir que o esquema de proteção funcione conforme pretendido.
Ao comprar um disjuntor a vácuo interno de alta tensão para um sistema de distribuição de média tensão, várias especificações são críticas. Estes incluem a tensão nominal, a corrente nominal, a corrente de interrupção de curto-circuito, o tempo de interrupção, a resistência mecânica e o tipo de mecanismo operacional. A tensão nominal deve corresponder ou exceder a tensão do sistema. A corrente nominal deve exceder a corrente de carga máxima. A corrente de interrupção de curto-circuito deve exceder a corrente máxima de falha no ponto de instalação. O tempo de interrupção deve ser curto o suficiente para manter a estabilidade do sistema. A resistência mecânica deve ser suficiente para o número esperado de operações. O mecanismo operacional deve ser confiável e de fácil manutenção. A tabela abaixo resume essas especificações.
| Especificação | Faixa Típica | Importância |
| Tensão nominal | 12 kV - 40,5 kV | Deve corresponder à tensão do sistema |
| Corrente nominal | 630A - 4.000A | Deve exceder a corrente de carga máxima |
| Corrente de interrupção de curto-circuito | 20 kA - 40 kA | Deve exceder a corrente máxima de falha |
| Tempo de interrupção | 50ms - 80ms | Deve manter a estabilidade do sistema |
| Resistência Mecânica | 10.000 - 30.000 operações | Deve corresponder à contagem de operações esperada |
| Mecanismo Operacional | Mola, Atuador Magnético | Selecionado para confiabilidade e manutenção |
| Padrões | CEI 62271-100, GB/T 1984 | Conformidade com padrões internacionais |
Em Usune, nossa fábrica fabrica disjuntores a vácuo internos de alta tensão para atender a essas especificações e muito mais. Podemos personalizar o disjuntor para atender aos requisitos específicos do projeto, incluindo classificações especiais de tensão, classificações de corrente e mecanismos operacionais. Nossa equipe de engenharia pode auxiliar no processo de seleção e fornecer dados técnicos detalhados para o seu projeto.
Avaliar um fornecedor de disjuntores a vácuo internos de alta tensão para distribuição de média tensão requer foco na capacidade de fabricação, testes de tipo, gerenciamento de qualidade, experiência em projetos e suporte pós-venda. O fornecedor deve ter capacidade para fabricar disjuntores de acordo com as especificações exigidas e realizar testes de tipo para verificar seu desempenho. Eles devem ter um sistema de gestão da qualidade que garanta uma qualidade consistente. Eles devem ter experiência com projetos de distribuição e compreensão dos requisitos da rede. E devem fornecer suporte pós-venda, incluindo instalação, comissionamento e manutenção. A tabela abaixo resume esses critérios de avaliação.
| Critério de Avaliação | O que procurar | Por que é importante |
| Capacidade de fabricação | Equipamentos avançados de usinagem, montagem e teste | Garante a qualidade e consistência do produto |
| Teste de tipo | Relatórios de teste IEC 62271-100 | Verifica o desempenho e a conformidade |
| Gestão da Qualidade | Certificação ISO 9001, registros de inspeção | Garante qualidade consistente do produto |
| Experiência em Projeto | Referências de subestações de distribuição, aprovações de concessionárias | Demonstra capacidade e confiabilidade |
| Suporte pós-venda | Instalação, comissionamento, manutenção | Garante confiabilidade a longo prazo |
Em nossa fábrica, produzimos disjuntores a vácuo de alta tensão para ambientes internos há mais de uma década. Temos relatórios de teste de tipo conforme IEC 62271-100. Temos certificação ISO 9001 e mantemos registros detalhados de todas as inspeções. Nossa experiência em projetos inclui subestações de distribuição em vários países. Nossa equipe de pós-venda está disponível para apoiar a instalação, comissionamento e manutenção. Convidamos você a nos avaliar de acordo com esses critérios e a nos considerar como seu parceiro para disjuntores a vácuo de alta tensão para ambientes internos.

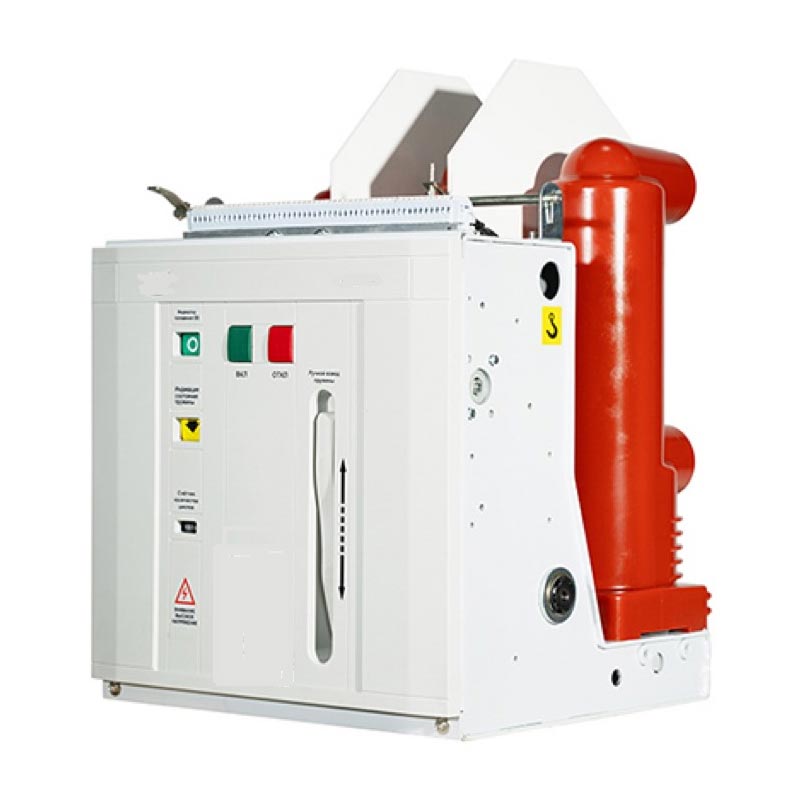

A tabela a seguir fornece os principais parâmetros do produto para nossos disjuntores a vácuo de alta tensão para ambientes internos. Esses disjuntores são projetados para sistemas de distribuição de média tensão em tensões de 12 kV a 40,5 kV. Nossa fábrica também pode produzir rompedores personalizados para atender a requisitos específicos.
| Parâmetro | Faixa de especificações | Notas |
| Tensão nominal | 12 kV, 24 kV, 40,5 kV | Selecionado para tensão do sistema |
| Corrente nominal | 630A - 4.000A | Selecionado para corrente de carga |
| Corrente de interrupção de curto-circuito | 20 kA - 40 kA | Selecionado para nível de falha |
| Tempo de interrupção | 50ms - 80ms | Selecionado para coordenação |
| Resistência Mecânica | 10.000 - 30.000 operações | Depende do modelo |
| Mecanismo Operacional | Mola, Atuador Magnético | Selecionado para aplicação |
| Meio de Isolamento | Vácuo | Livre de manutenção |
| Padrões | CEI 62271-100, GB/T 1984 | Conformidade com padrões internacionais |
| Quantidade mínima | 1 unidade | Negociável para grandes encomendas |
| Tempo de espera | 4 - 8 semanas | Depende da quantidade e personalização |
Em nossa fábrica, fabricamos nossos disjuntores a vácuo de alta tensão para ambientes internos para atender a essas especificações e muito mais. Podemos personalizar a tensão, a corrente, a capacidade de interrupção e o mecanismo operacional para atender às suas necessidades específicas. Nosso sistema de controle de qualidade inclui inspeção de matérias-primas, inspeção em processo e inspeção final antes do envio. Nosso objetivo é fornecer aos nossos clientes disjuntores de alta qualidade que protejam seus sistemas de distribuição e garantam a confiabilidade da rede.
Pergunta 1: Como um disjuntor a vácuo difere de um disjuntor SF6?
Resposta: Um disjuntor a vácuo usa um interruptor a vácuo selado para extinguir o arco, enquanto um disjuntor SF6 usa gás hexafluoreto de enxofre. Os disjuntores a vácuo são normalmente usados para aplicações de média tensão (até 40,5 kV) e são conhecidos por sua operação livre de manutenção e tamanho compacto. Os disjuntores SF6 são usados para tensões mais altas e têm maior impacto ambiental devido ao potencial de aquecimento global do SF6. Para distribuição de média tensão, o disjuntor a vácuo é a escolha dominante.
Pergunta 2: Qual é o tempo de interrupção típico para um disjuntor a vácuo interno?
Resposta: O tempo de interrupção típico para um disjuntor a vácuo interno de alta tensão é de 50 a 80 milissegundos. Isto inclui o tempo de operação do relé e o tempo de abertura do disjuntor. Tempos de interrupção mais rápidos estão disponíveis para aplicativos que os exigem. Na Zhejiang Usune Electric Co., Ltd., nossos disjuntores são testados para verificar se o tempo de interrupção atende ao desempenho especificado.
Pergunta 3: Com que frequência um disjuntor a vácuo interno deve ser mantido?
Resposta: Os disjuntores a vácuo internos são conhecidos por seus baixos requisitos de manutenção. O interruptor a vácuo é vedado e não requer manutenção. O mecanismo operacional deve ser inspecionado e lubrificado a cada 3 a 5 anos ou após um determinado número de operações. Os contatos devem ser inspecionados quanto a desgaste após uma falha grave. A inspeção e manutenção regulares são essenciais para garantir uma operação confiável.
Pergunta 4: Um disjuntor a vácuo pode ser usado para comutação de banco de capacitores?
Resposta: Sim, os disjuntores a vácuo podem ser usados para comutação de bancos de capacitores, mas devem ser projetados especificamente para esta aplicação. A comutação de bancos de capacitores impõe requisitos especiais, incluindo a capacidade de suportar altas correntes de partida e de interrupção sem reinício. Nossa fábrica pode fornecer disjuntores com projetos especiais de contato e bico para comutação de banco de capacitores.
Pergunta 5: Qual é o prazo de entrega típico para um disjuntor a vácuo interno?
Resposta: O prazo de entrega típico para um disjuntor a vácuo interno de alta tensão é de 4 a 8 semanas, dependendo da classificação de tensão, da capacidade de interrupção e dos requisitos de personalização. Para modelos padrão, o prazo de entrega pode ser menor. Na Zhejiang Usune Electric Co., Ltd., trabalhamos em estreita colaboração com nossos clientes para cumprir seus cronogramas de projetos.
Os disjuntores internos a vácuo de alta tensão são essenciais para sistemas de distribuição de média tensão porque fornecem eliminação rápida de falhas, protegem equipamentos conectados e fornecem a flexibilidade operacional que as redes modernas exigem. O interruptor a vácuo oferece operação livre de manutenção e longa vida mecânica, tornando-o a escolha dominante para painéis internos. Para gerentes de compras e engenheiros de serviços públicos, selecionar o disjuntor certo é uma decisão crítica que afeta a confiabilidade e a estabilidade do sistema de distribuição. Na Zhejiang Usune Electric Co., Ltd., nossa fábrica tem a experiência e a capacidade de fabricar disjuntores a vácuo de alta tensão internos que atendem aos mais exigentes requisitos de média tensão. Usamos tecnologia avançada de interruptores a vácuo, mecanismos operacionais confiáveis e testes rigorosos para garantir que nossos disjuntores ofereçam desempenho confiável.
