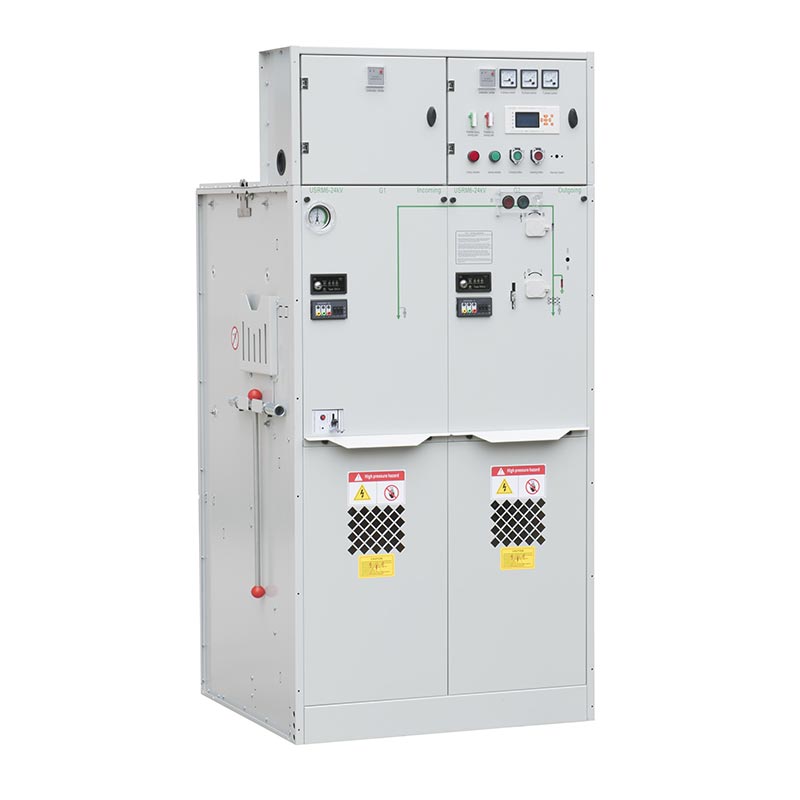

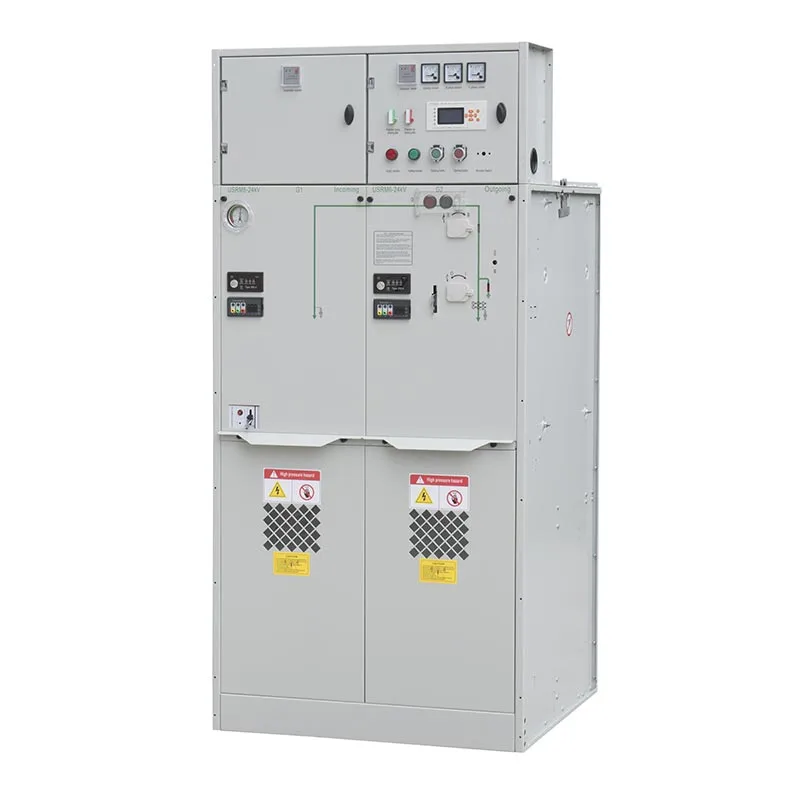

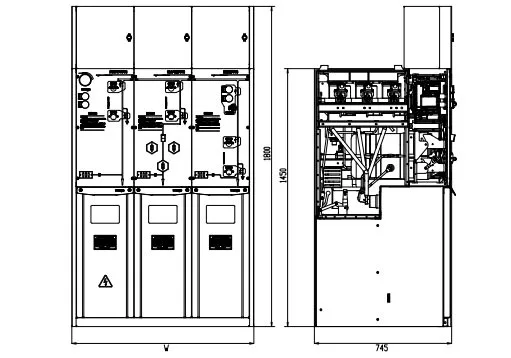

O painel isolado a gás Usune 24kV está disponível com diferentes unidades funcionais para atender a distribuição específica requisitos. A unidade C é uma unidade de chave seccionadora para comutação de carga e controle de distribuição, a unidade F é uma unidade de carga Unidade de combinação interruptor-fusível para proteção de transformadores e alimentadores, e a unidade V é uma unidade de disjuntor para aplicações que exigem funções avançadas de comutação e proteção.
Com sua estrutura fechada compacta, configuração funcional flexível e desempenho de isolamento confiável, Usune fornece uma solução prática para clientes que buscam melhorar a segurança da distribuição de energia e, ao mesmo tempo, reduzir a instalação espaço.
O design selado e isolado a gás coloca os principais componentes elétricos dentro de um gabinete fechado, reduzindo sua exposição a poeira, umidade e contaminação externa. Esta estrutura compacta ajuda a otimizar o espaço de instalação e é particularmente adequado para subestações, plantas industriais e projetos de distribuição urbana onde o espaço disponível é limitado.
O painel isolado a gás Usune 24kV suporta diferentes configurações funcionais de acordo com a rede de distribuição requisitos. A unidade C usa uma chave seccionadora de carga para comutação confiável de carga, a unidade F combina uma chave seccionadora de carga chave com fusíveis para proteção do transformador e do alimentador, enquanto a unidade V utiliza um disjuntor para aplicações exigindo capacidades de comutação e proteção mais abrangentes.
O quadro foi projetado para temperaturas ambientes de -40°C a +50°C, com uma temperatura média de 24 horas não superior a 35°C. Pode ser usado em altitudes de até 4.000 m, mas atenção especial deve ser dada ao carregamento de gás pressão quando o equipamento é instalado acima de 1.000 m. Para instalações em grandes altitudes, a configuração final deve ser confirmado com Usune de acordo com as condições operacionais reais.
A estrutura fechada ajuda a reduzir a influência da contaminação ambiental nos componentes internos, o que pode simplificar o gerenciamento rotineiro de equipamentos. Isto torna o painel adequado para clientes que necessitam de equipamentos de média tensão com carga de trabalho de manutenção reduzida.
A altitude de serviço padrão é de até 4.000 m. Quando o equipamento for instalado em altitude superior a 1.000 m, a pressão de carga pode ser ajustada de acordo com a altitude real de instalação. Para instalações acima de 2.000 m, deve ser dada especial atenção à pressão atmosférica reduzida e aos requisitos de isolamento resultantes.
O equipamento foi projetado para uma faixa de temperatura ambiente de -40°C a +50°C, com temperatura média superior a 24 horas não excedendo 35°C. Esta ampla faixa de temperatura operacional permite que o painel atenda tanto em regiões frias quanto em regiões frias. aplicações em clima quente quando as condições gerais do projeto atendem aos requisitos especificados.
A umidade relativa foi projetada para condições de não mais que 95% em 24 horas e não mais que 90% em uma mensalmente. O ambiente de instalação também deve estar livre de gases explosivos ou corrosivos que possam afetar adversamente o equipamento.
O comutador deve ser instalado em locais sem gases explosivos ou corrosivos ou choques e impactos severos. O o nível de contaminação ambiental não deve exceder o Nível III de acordo com GB/T 5582. Condições operacionais especiais deve ser comunicado ao fabricante antes da produção para que a configuração apropriada do equipamento possa ser confirmado.
A unidade C foi projetada para comutação de carga de média tensão e controle de distribuição. Ele fornece uma prática configuração para aplicações de alimentação e rede onde é necessária comutação de carga confiável sem a necessidade de um arranjo de proteção baseado em disjuntor.
A unidade F combina uma chave seccionadora de carga com fusíveis para fornecer funções de comutação e proteção. É particularmente adequado para aplicações de alimentadores de transformadores onde equipamentos compactos e proteção eficaz contra curto-circuito são necessário.
A unidade V utiliza um disjuntor para aplicações que requerem funções de comutação e proteção mais abrangentes. É adequado para sistemas de distribuição de média tensão onde a interrupção do circuito e a coordenação da proteção são requisitos importantes.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 |
| 4 | Nível de isolamento nominal-1min Tensão suportável de frequência-Interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Nível de isolamento nominal – 1min Frequência suportável distância de isolamento de tensão | kV | 48/79 | 48/79 | 48/79 | |
| Nível de isolamento nominal-1min Tensão suportável de frequência-Controle e circuito auxiliar | kV | 2/2 | 2/2 | 2/2 | |
| Nível de isolamento nominal Tensão suportável ao impulso de iluminação Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Nível de isolamento nominal - Impulso de iluminação suportável distância de isolamento de tensão | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 |
| 12 | Interruptor mecânico de carga vital/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor mecânico de isolamento de vida/terra | Tempos | 5000 | 5000 | 5000 | |
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 |
| 16 | Grau de proteção IP-Gabinete | IP4X | IP4X | IP4X | |
| Grau de proteção IP-tanque de gás | IP67 | IP67 | IP67 |
O painel isolado a gás Usune 24kV pode ser usado em plantas industriais onde comutação confiável de média tensão e proteção são essenciais para a produção contínua. O gabinete compacto ajuda a otimizar o espaço da sala elétrica, enquanto as configurações C, F e V permitem que o equipamento seja combinado com diferentes alimentadores e transformadores requisitos.
As unidades F e V podem ser configuradas para aplicações de transformadores e alimentadores onde funções de proteção e comutação precisam ser integrados em um sistema compacto de média tensão. O design fechado também ajuda a proteger componentes da contaminação ambiental.
Subestações urbanas, instalações comerciais e projetos de infraestrutura costumam ter requisitos rigorosos para equipamentos tamanho e confiabilidade operacional. O design compacto do painel isolado a gás Usune 24kV o torna adequado para projetos onde o espaço de instalação é limitado e é necessária uma distribuição confiável de média tensão.
O painel isolado a gás utiliza uma estrutura fechada e compacta, permitindo a comutação e proteção necessárias funções a serem integradas em um espaço de instalação menor. Aparelhagem tradicional isolada a ar geralmente requer maiores folgas elétricas, resultando em maiores requisitos de espaço.
A estrutura fechada do painel isolado a gás Usune reduz a exposição direta de componentes elétricos internos à poeira, umidade e contaminação externa. O equipamento tradicional isolado a ar depende mais do ambiente de instalação circundante e pode exigir proteção ambiental adicional em locais exigentes.
As unidades C, F e V permitem aos clientes selecionar diferentes funções de comutação e proteção de acordo com suas necessidades. requisitos de distribuição. Esta abordagem modular proporciona maior flexibilidade do que usar um único painel fixo configuração para diferentes aplicações.
O painel isolado a gás Usune 24kV foi projetado com referência aos padrões chineses aplicáveis para média tensão comutadores e equipamentos elétricos, incluindo GB 3804-2004 para interruptores de interrupção de carga CA de alta tensão, GB 1984-2014 para disjuntores CA de alta tensão, GB 16926-2009 para combinações de interruptor-fusível de interrupção de carga CA de alta tensão e GB 1985-2014 para isolamento CA de alta tensão e interruptores de aterramento.
O equipamento também faz referência à GB 3906-2006 para equipamentos de manobra e controle em invólucro metálico de 3,6kV–40,5kV AC, GB/T 11022-2011 para requisitos técnicos comuns de equipamentos de manobra e controle de alta tensão, GB 4208-2008 para gabinete proteção, GB/T 5582-1993 para níveis de poluição de isolamento externo e DL/T 404-2007 para painéis de distribuição CA em invólucro metálico e equipamento de controle.
Outros requisitos aplicáveis incluem GB/T 13384-2008 para condições técnicas de produtos mecânicos e elétricos, GB 191-2008 para marcações de embalagem e transporte e GB 311.1-2012 para coordenação de isolamento de alta tensão equipamentos de transmissão e distribuição. As normas finais aplicáveis deverão ser confirmadas de acordo com o produto configuração e mercado-alvo.
O painel de média tensão Usune tem sido aplicado em projetos industriais, como fábricas de produtos químicos e manufatura instalações. Os clientes se concentram na operação estável, instalação compacta e desempenho de proteção confiável. O estrutura selada com isolamento a gás ajuda a reduzir a influência de poeira, umidade e condições ambientais, apoiando confiabilidade do equipamento a longo prazo.
Os produtos Usune foram fornecidos para projetos relacionados a infraestrutura e energia, incluindo usinas hidrelétricas, petróleo instalações de armazenamento e projetos de transporte. Os clientes valorizam a configuração funcional flexível C, F e V, o que permite que o quadro seja adaptado para diferentes requisitos de comutação, proteção e distribuição.
Com base em aplicações de projetos, os clientes apreciam principalmente o painel Usune por seu design compacto, confiável desempenho de isolamento, configuração flexível e baixos requisitos de manutenção. A estrutura modular ajuda os clientes selecionam soluções adequadas de acordo com os diferentes sistemas de distribuição de média tensão.
Zhejiang Usune Electric Co., Ltd. estabeleceu um sistema abrangente de gestão da qualidade de acordo com a norma ISO 9001 Quality Sistema de Gestão, Sistema de Gestão Ambiental ISO 14001 e Gestão de Saúde e Segurança Ocupacional ISO 45001 Sistema.
Para atender a diferentes requisitos do mercado, o painel isolado a gás Usune 24kV passou pelo tipo padrão IEC e GB relevante testes e obteve a certificação CE. Os produtos são fabricados sob rigorosos procedimentos de controle de qualidade para apoiar desempenho confiável, segurança e conformidade para aplicações globais de distribuição de energia de média tensão.
A faixa de temperatura ambiente especificada é de -40°C a +50°C, com uma temperatura média durante 24 horas não superior a 35°C.
A umidade relativa especificada não é superior a 95% em 24 horas e não superior a 90% mensalmente. O O equipamento deve ser instalado em um ambiente sem gases explosivos ou corrosivos e dentro das especificações nível de poluição.
Sim. As unidades funcionais C, F e V podem ser selecionadas de acordo com a rede de distribuição do cliente, comutação e requisitos de proteção. Para ambientes operacionais especiais, os clientes devem fornecer as condições relevantes antes solicitando para que o Usune possa avaliar a configuração apropriada.
O projeto do produto faz referência aos padrões GB e DL/T aplicáveis, incluindo requisitos que abrangem chaves seccionadoras sob carga, disjuntores, combinações de fusíveis, painéis de distribuição em invólucro metálico, proteção de gabinetes, coordenação de isolamento e requisitos técnicos gerais para equipamentos de manobra de alta tensão.
Zhejiang Usune Electric Co., Ltd. fornece equipamentos elétricos de média tensão para diferentes distribuições de energia requisitos. O painel isolado a gás de 24kV combina uma estrutura fechada compacta com C, F e V flexíveis unidades funcionais, permitindo aos clientes configurar equipamentos de acordo com requisitos específicos da rede.
Usune também oferece suporte à comunicação técnica para condições operacionais especiais. Para aplicações que envolvem alta altitude, temperaturas extremas ou outras condições ambientais não padronizadas, os clientes podem fornecer detalhes do projeto antes de fazer o pedido para que a configuração do equipamento e os parâmetros operacionais possam ser avaliados adequadamente.
