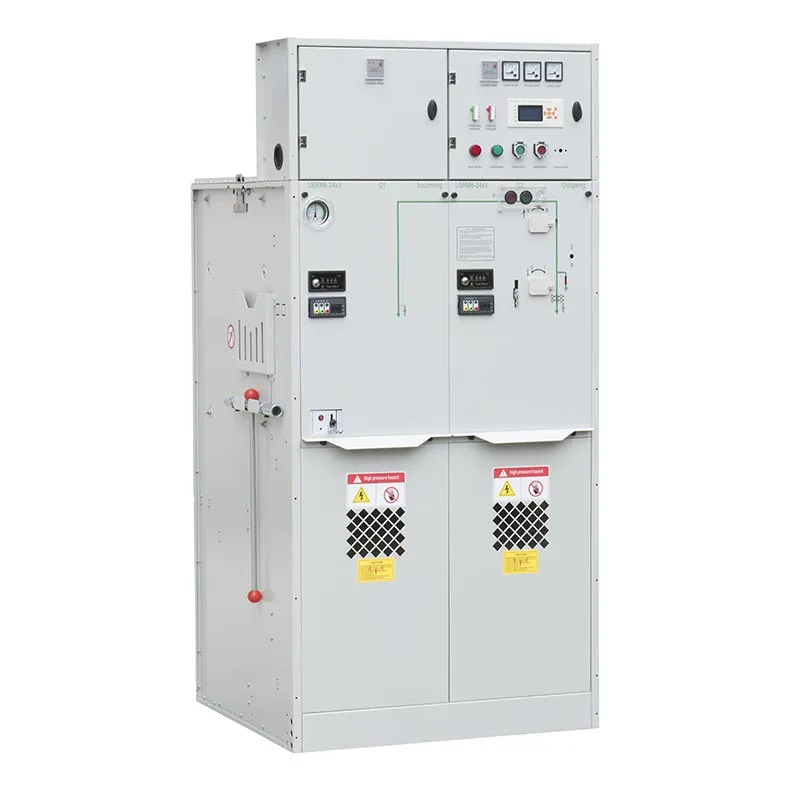

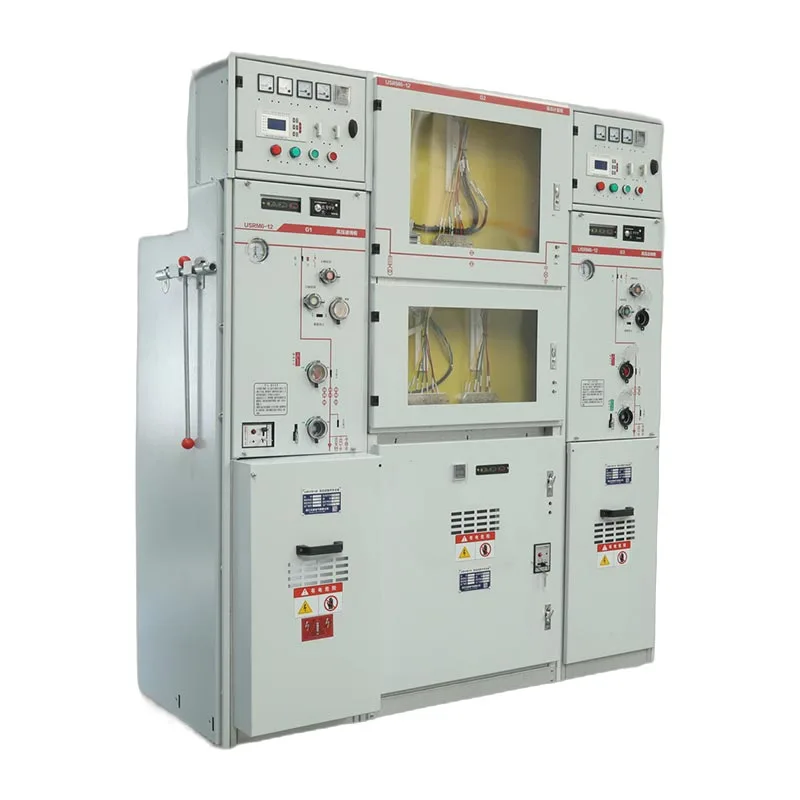

Diferente do painel convencional que depende muito de ambientes de instalação, o Usune 11kv Sf6 Gis Gas O painel isolado isola os principais componentes elétricos dentro de um compartimento de gás selado. A mecânica integrada O sistema de intertravamento ajuda a evitar operações incorretas, melhorando a segurança do operador e a confiabilidade do equipamento.
O painel é amplamente utilizado em subestações de transformadores, sistemas de distribuição de energia industrial, edifícios comerciais, projetos de infraestrutura e outras aplicações de média tensão de 11kV onde segurança, confiabilidade e fácil operação são essencial.
Os componentes do circuito principal são colocados dentro de um tanque de gás SF6 selado, reduzindo a exposição direta a fatores externos. condições ambientais. Este design ajuda a proteger os componentes elétricos contra poeira, umidade, poluição e condensação, melhorando a estabilidade operacional a longo prazo.
A estrutura fechada também reduz a necessidade de espaço em comparação com painéis tradicionais isolados a ar, tornando Painel isolado a gás Usune 11kv Sf6 Gis adequado para subestações compactas e salas elétricas com espaço limitado.
Usune 11kV SF6 GIS foi projetado com múltiplas proteções mecânicas de segurança para evitar operação incorreta. Todos os interruptores devem ser operados usando a alavanca de operação dedicada, garantindo procedimentos de comutação controlados.
A chave seccionadora de carga ou disjuntor a vácuo e a chave de aterramento correspondente são equipadas com intertravamento mecânico. Intertravamento adicional de cadeado também pode ser aplicado quando necessário, proporcionando maior segurança durante a manutenção e operação.
A porta inferior só pode ser aberta quando a chave de aterramento estiver fechada e a chave seccionadora de carga estiver na posição aberta posição, impedindo o acesso às peças energizadas.
A chave de aterramento não pode ser operada quando a porta inferior estiver aberta, ajudando a evitar condições de manutenção inseguras.
A chave seccionadora de carga não pode ser fechada quando a chave de aterramento está fechada e a chave de aterramento não pode ser operado quando a chave seccionadora de carga está fechada.
Para operação com fonte de alimentação, a porta do compartimento de cabos deve ser fechada primeiro. O interruptor de três posições é então operado da posição de aterramento para a posição de isolamento e finalmente para a posição de fechamento.
Para isolamento de energia, o interruptor de três posições é operado da posição fechada para a posição de isolamento e depois para posição de aterramento, permitindo acesso seguro ao compartimento de cabos.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 |
| 4 | Nível de isolamento nominal-1min Tensão suportável de frequência-Interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Nível de isolamento nominal – 1min Frequência suportável distância de isolamento de tensão | kV | 48/79 | 48/79 | 48/79 | |
| Nível de isolamento nominal-1min Tensão suportável de frequência-Controle e circuito auxiliar | kV | 2/2 | 2/2 | 2/2 | |
| Nível de isolamento nominal Tensão suportável ao impulso de iluminação Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Nível de isolamento nominal - Impulso de iluminação suportável distância de isolamento de tensão | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 |
| 12 | Interruptor mecânico de carga vital/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor mecânico de isolamento de vida/terra | Tempos | 5000 | 5000 | 5000 | |
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 |
| 16 | Grau de proteção IP-Gabinete | IP4X | IP4X | IP4X | |
| Grau de proteção IP-tanque de gás | IP67 | IP67 | IP67 |
O mecanismo operacional usa tecnologia de carregamento de mola para garantir um desempenho de comutação estável.
Para a unidade combinada de chave seccionadora-fusível ou unidade de disjuntor, a mola deve ser carregada antes de comutar operação. A alavanca de operação é girada no sentido horário para carga completa, seguida de pressionar o botão de fechamento verde botão para concluir a operação de fechamento.
A operação de abertura é realizada girando o manípulo de operação no sentido anti-horário.
Em aplicações de proteção de transformadores que utilizam disjuntores a vácuo, o disjuntor pode desarmar através do relé de proteção quando ocorrem condições anormais.
Para unidades combinadas de chave seccionadora de carga e fusível, a chave seccionadora de carga desarmará quando o indicador do fusível operar sob condições de sobrecorrente ou curto-circuito.
O painel isolado a gás Usune 11kV SF6 GIS pode ser configurado de acordo com diferentes distribuições de média tensão requisitos, incluindo:
● Aplicações de proteção de transformadores
● Sistemas de alimentação industrial
● Redes principais de distribuição em anel
● Sistemas de energia para edifícios comerciais
● Subestações compactas
O design de isolamento SF6 selado e o mecanismo operacional confiável tornam o equipamento adequado para aplicações que exigem operação contínua e altos padrões de segurança.
O painel isolado a gás Usune 11kv Sf6 Gis foi projetado para transporte conveniente e instalação no local.
O equipamento é equipado com olhais de elevação para transporte por guindaste e também pode ser movimentado por meio de empilhadeiras. Diferentes combinações de módulos são projetadas com arranjos práticos de peso para simplificar o manuseio durante o projeto instalação.
Antes da instalação, os clientes devem verificar as condições do equipamento após o transporte, incluindo:
● Disponibilidade de alça operacional
● Status do indicador de pressão
● Operação de função mecânica
● Qualquer dano visível de transporte
O indicador de pressão deve permanecer dentro da área verde normal antes do comissionamento.
Para uma operação segura e estável, a base de instalação deve atender aos seguintes requisitos:
● A capacidade de carga do solo deve ser de pelo menos 500kg/m²
● A superfície de instalação deve permanecer nivelada e lisa
● Os dutos de cabos devem ser preparados de acordo com os requisitos do projeto
● Os dutos de cabos devem ser devidamente vedados para evitar a penetração de umidade

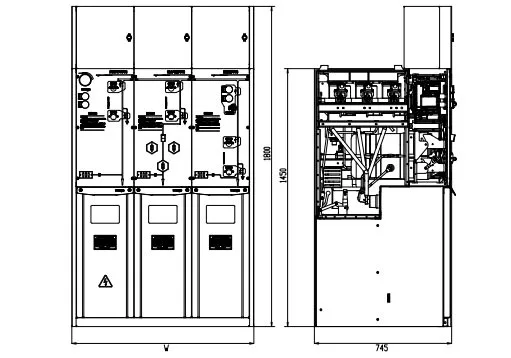

● As dimensões do canal de aço base devem ser preparadas de acordo com os desenhos do fabricante
A preparação adequada da fundação ajuda a garantir uma instalação precisa, uma conexão confiável de cabos e equipamentos de longo prazo desempenho.
| Comparação | Usune 11kV SF6 GIS | AIS tradicional |
| Método de Isolamento | Estrutura selada isolada com gás SF6 | Isolamento de ar |
| Proteção Ambiental | Menos afetado por poeira, umidade e poluição | Mais dependente do ambiente de instalação |
| Segurança | Intertravamento mecânico e cinco proteções de segurança | A proteção depende dos procedimentos de operação |
| Espaço de instalação | Design compacto | Requer folga maior |
| Manutenção | Requisitos reduzidos de manutenção ambiental | Requer mais proteção ambiental |
| Operação | Sequência de comutação controlada | Maior dependência da experiência do operador |
Um cliente usou o GIS Usune 11kV SF6 para um sistema de distribuição de energia industrial onde comutação segura e limitada espaço de instalação eram as principais preocupações. Após a instalação, o cliente destacou a estrutura compacta do gabinete e intertravamento mecânico, que tornou as operações diárias de comutação mais controladas e reduziu o risco de erros operação.
Para uma aplicação de proteção de transformadores, o cliente selecionou a configuração do disjuntor a vácuo com proteção baseada em relé. O cliente considerou a função de disparo automático e a sequência operacional clara úteis para respondendo a condições atuais anormais enquanto simplifica a operação de rotina.
Durante a operação no local, os clientes valorizaram particularmente o sistema de cinco intertravamentos de segurança. A sequência necessária entre a porta do cabo, a chave de aterramento e a chave seccionadora de carga tornaram os procedimentos de manutenção mais claros e ajudaram a evitar acesso ao compartimento de cabos.
Zhejiang Usune Electric Co., Ltd. estabeleceu um sistema de gestão abrangente de acordo com a Qualidade ISO 9001 Sistema de Gestão, Sistema de Gestão Ambiental ISO 14001 e Gestão de Saúde e Segurança Ocupacional ISO 45001 Sistema.
Para atender aos requisitos do mercado internacional, os produtos de painéis de média tensão da Usune foram aprovados nas normas IEC e GB relevantes. testes de tipo padrão e produtos aplicáveis obtiveram a certificação CE. Um rigoroso controle de qualidade é implementado em todos os processos de fabricação, inspeção e testes para garantir um desempenho confiável para distribuição global de energia aplicações.
O intertravamento mecânico evita sequências de comutação incorretas entre chaves seccionadoras sob carga, disjuntores e interruptores de aterramento. Ajuda a proteger operadores e equipamentos durante a operação e manutenção.
Antes da instalação, os clientes devem verificar as condições de transporte, o status do indicador de pressão, a alavanca de operação disponibilidade e desempenho de operação mecânica. Qualquer dano ou peças faltantes devem ser comunicados imediatamente.
É adequado para subestações transformadoras, plantas industriais, instalações comerciais, projetos de infraestrutura e outros sistemas de distribuição de média tensão de 11kV que exigem operação confiável e segura.
Usune combina tecnologia de isolamento de gás SF6, intertravamento mecânico de segurança, mecanismos operacionais confiáveis e rigoroso controle de qualidade para fornecer uma solução segura e compacta para modernas redes de distribuição de média tensão de 11kV.
