OChave seccionadora 220kVé um dispositivo de isolamento externo de alta tensão projetado para subestações de transmissão de energia de 220kV CA. É usado principalmente para isolar circuitos elétricos, fornecer um ponto de desconexão de segurança visível e garantir operações de manutenção seguras para equipamentos de alta tensão.
Como fabricante profissional de equipamentos para subestações de alta tensão na China, fornecemos soluções confiáveis de chave seccionadora de 220kV com desempenho elétrico estável, forte adaptabilidade externa e conformidade com padrões internacionais. O produto foi projetado de acordo com os requisitos da IEC 62271-102 e é amplamente aplicado em sistemas de transmissão e distribuição de energia.
Durante a operação normal, oChave seccionadora 220kVtransporta corrente nominal continuamente. Quando a manutenção é necessária, ele cria uma lacuna de isolamento visível após a abertura, permitindo que os operadores inspecionem e reparem com segurança os equipamentos elétricos posteriores.
A chave seccionadora foi projetada para operações de comutação de corrente sem carga e funciona em conjunto com disjuntores e chaves de aterramento para melhorar a segurança da operação da subestação.

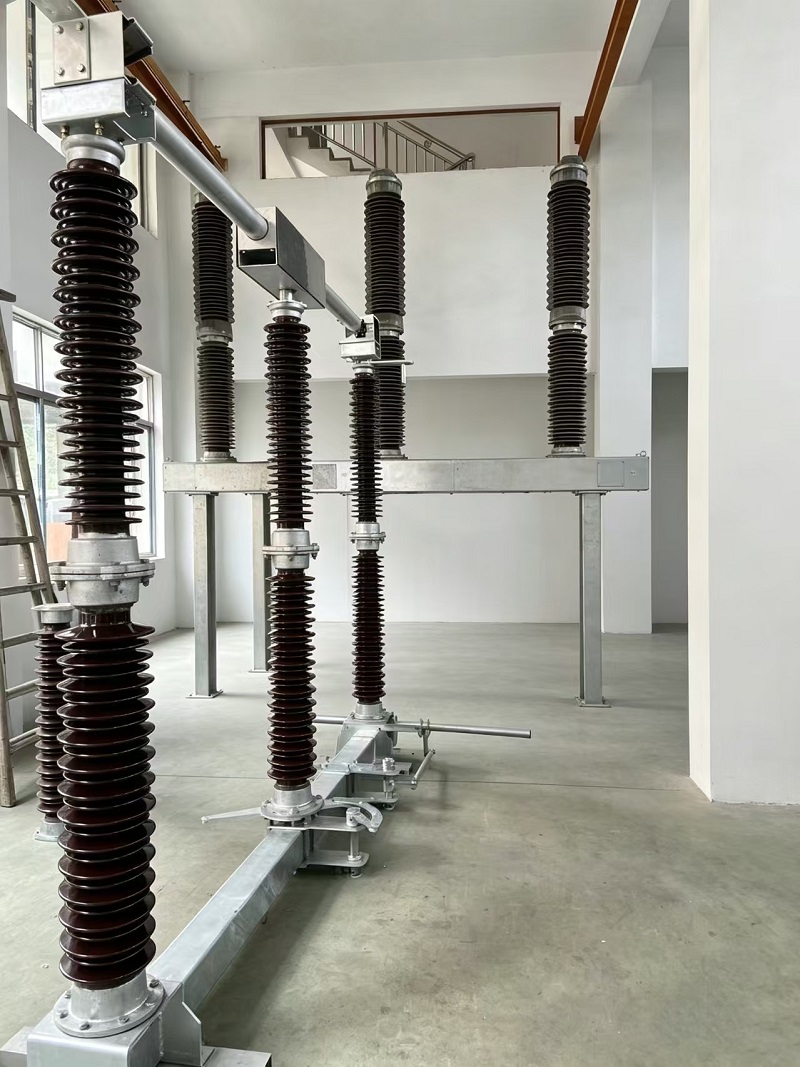

O seccionador completo de 220kV consiste em uma estrutura principal trifásica, suportando isoladores, sistema condutor, estrutura de base de aço e mecanismo de operação motorizado. Cada componente é otimizado para operação externa de longo prazo sob condições de alta tensão.
Os contatos condutores são fabricados com materiais de liga de cobre folheados a prata de alta densidade. Este design reduz efetivamente a resistência de contato, minimiza o aumento de temperatura durante a operação contínua e melhora a condutividade elétrica e a confiabilidade do serviço.
Os isoladores de suporte são fabricados com porcelana de alumina de alta qualidade ou materiais compósitos opcionais de borracha de silicone. A estrutura de isolamento proporciona excelente resistência elétrica e resistência ambiental, garantindo operação estável em subestações externas.
A estrutura base adota uma estrutura de aço galvanizado por imersão a quente com forte resistência à corrosão. É adequado para instalação externa de longo prazo e ajuda a manter a resistência mecânica sob diferentes condições climáticas.
A chave seccionadora externa de 220kV é equipada com um mecanismo de operação motorizado, enquanto a operação manual de emergência também está disponível. A caixa do mecanismo foi projetada com classificação de proteção IP54 para melhorar a proteção contra entrada de poeira e água.
O mecanismo operacional inclui contatos auxiliares que fornecem sinais de feedback de posição para sistemas de monitoramento remoto. Isso permite que os operadores verifiquem o status das chaves de forma eficiente em subestações modernas.
A chave seccionadora pode ser integrada a disjuntores e chaves de aterramento para evitar operações incorretas. O sistema de intertravamento de segurança garante que:
| Tipo de produto | Chave de desconexão externa de alta tensão |
| Tensão nominal | 252 kV |
| Frequência nominal | 50Hz |
| Corrente Contínua Nominal | 1250A/2000A/2500A |
| Corrente suportável de curta duração (3s) | 40kA/50kA |
| Corrente suportável de pico | 100kA/125kA |
| Método Operacional | Operação motorizada com operação manual de emergência |
| Proteção da Caixa do Mecanismo | IP54 |
| Padrão Aplicável | CEI 62271-102 |
A chave seccionadora de 220kV é amplamente utilizada em sistemas de transmissão de energia de alta tensão, incluindo:
Com desempenho de isolamento confiável e forte adaptabilidade ambiental, este equipamento oferece suporte à operação segura e estável de sistemas de energia modernos.
O seccionador de 220kV foi projetado para instalação externa e pode operar de forma confiável sob diversas condições ambientais.
O produto pode ser customizado de acordo com diferentes requisitos do projeto, incluindo soluções de isolamento, mecanismos operacionais e recursos de adaptação ambiental.
Como um experiente fabricante chinês de equipamentos para subestações de alta tensão, nos concentramos em fornecer soluções de transmissão de energia confiáveis e personalizadas. Nossa chave seccionadora de 220kV combina design estrutural avançado, materiais duráveis e controle de qualidade rigoroso para atender aos exigentes requisitos dos sistemas de energia modernos.
Em conformidade com os padrões IEC, opções flexíveis de configuração e suporte técnico profissional, nosso seccionador de 220kV oferece uma solução confiável para isolamento seguro e operação eficiente de subestações de alta tensão.
