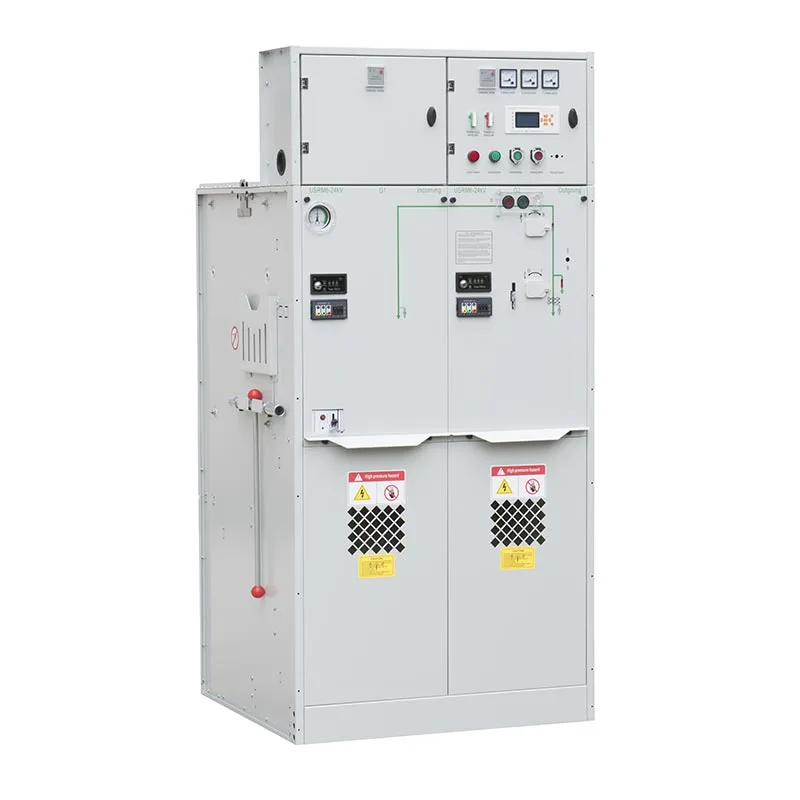

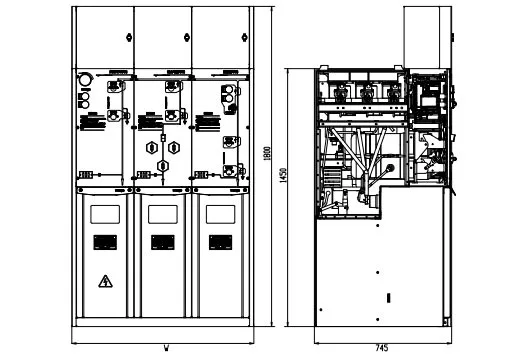

Com circuito primário totalmente isolado e fechado, tanque de gás em aço inoxidável IP67, sistema de barramento expansível e mecanismo operacional confiável, o painel isolado a gás Usune 630A é adequado para plantas industriais, transformadores subestações, redes principais em anel, instalações comerciais e projetos de infraestrutura onde instalação compacta, segurança e a confiabilidade a longo prazo são importantes.

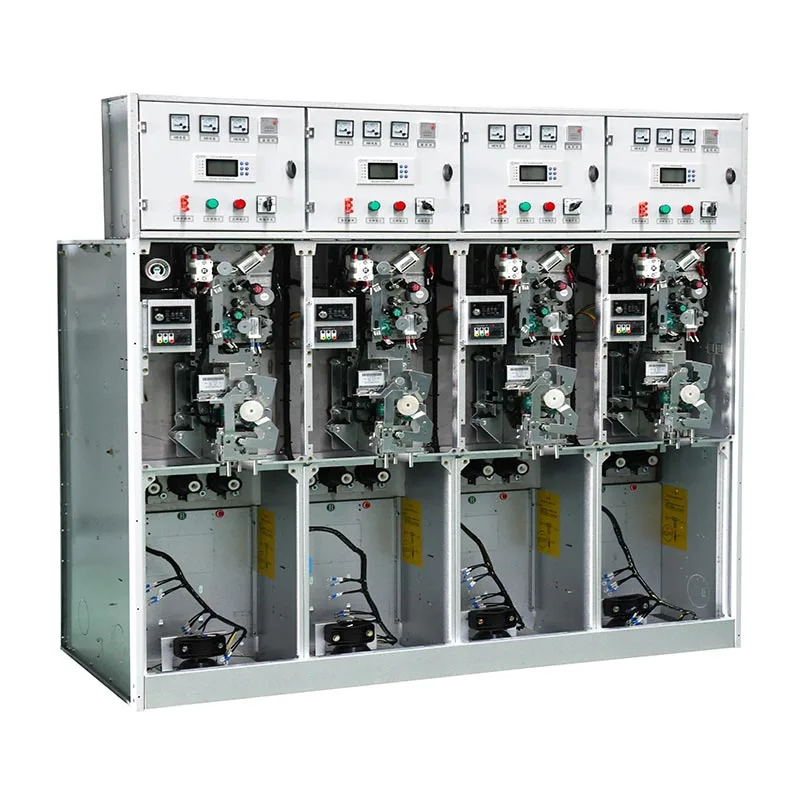

Diferentes projetos de distribuição de energia exigem diferentes funções de comutação, proteção e medição. O USRM6 A série permite que os módulos C, F, V, M e PT sejam combinados de acordo com o projeto real da rede. Até seis padrão unidades funcionais podem ser integradas em um tanque de gás isolante SF6, enquanto unidades expansíveis podem ser conectadas através de conectores de barramento totalmente isolados e fechados.
A configuração 630A foi projetada para sistemas de distribuição de média tensão que exigem maior capacidade de transporte de corrente. capacidade. Pode ser configurado para alimentadores de entrada e saída, conexões de transformadores, redes em anel e outros arranjos de distribuição de acordo com o sistema elétrico do cliente.
O barramento principal e os componentes de comutação primários são colocados dentro de um tanque de gás soldado de aço inoxidável com classificação IP67. proteção. Esta estrutura ajuda a isolar os componentes elétricos internos contra poeira, entrada de água, condensação e outras influências ambientais externas, tornando o painel adequado para ambientes de instalação exigentes.
O circuito primário é encerrado dentro do tanque de gás e conectado a circuitos externos através de buchas isoladas e conectores separáveis totalmente isolados, reduzindo a exposição direta a componentes energizados. O sistema também incorpora um dispositivo de alívio de pressão, canal de descarga de pressão e sistema de intertravamento mecânico para ajudar a reduzir riscos operacionais e evitar operações de comutação incorretas.
A Usune desenvolve e projeta de forma independente o mecanismo operacional de mola para a série USRM6. O mecanismo é controlado através de processos de projeto, fabricação e comissionamento para melhorar a consistência mecânica, estabilidade operacional e confiabilidade a longo prazo.
A unidade C foi projetada para comutação de carga e controle de distribuição. É adequado para alimentador de entrada e saída aplicações e sistemas de rede em anel onde é necessária comutação de carga confiável.
A unidade F combina uma chave seccionadora de carga com fusíveis para fornecer funções de comutação e proteção. É particularmente adequado para aplicações em alimentadores de transformadores que exigem equipamentos de proteção compactos.
A unidade V utiliza um disjuntor para aplicações que exigem funções abrangentes de comutação e proteção. É adequado para alimentadores e pontos de distribuição onde a interrupção do circuito e a coordenação da proteção são importantes.
A unidade M fornece uma configuração dedicada para medição elétrica e requisitos de medição. Pode ser integrado com outros módulos funcionais para criar um sistema completo de distribuição de média tensão.
A unidade PT foi projetada para medição de tensão de barramento e requisitos de monitoramento relacionados. Pode ser combinado com demais módulos conforme projeto do sistema elétrico.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 |
| 4 | Nível de isolamento nominal-1min Tensão suportável de frequência-Interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Nível de isolamento nominal – 1min Frequência suportável distância de isolamento de tensão | kV | 48/79 | 48/79 | 48/79 | |
| Nível de isolamento nominal-1min Tensão suportável de frequência-Controle e circuito auxiliar | kV | 2/2 | 2/2 | 2/2 | |
| Nível de isolamento nominal Tensão suportável ao impulso de iluminação Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Nível de isolamento nominal - Impulso de iluminação suportável distância de isolamento de tensão | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 |
| 12 | Interruptor mecânico de carga vital/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor mecânico de isolamento de vida/terra | Tempos | 5000 | 5000 | 5000 | |
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 |
| 16 | Grau de proteção IP-Gabinete | IP4X | IP4X | IP4X | |
| Grau de proteção IP-tanque de gás | IP67 | IP67 | IP67 |
A principal vantagem da série USRM6 é a sua capacidade de adaptação a diferentes estruturas de redes de distribuição. Clientes pode usar unidades C para comutação de carga, unidades F para proteção de transformadores, unidades V onde a proteção do disjuntor é necessário, e unidades M ou PT quando for necessária medição e medição de tensão.

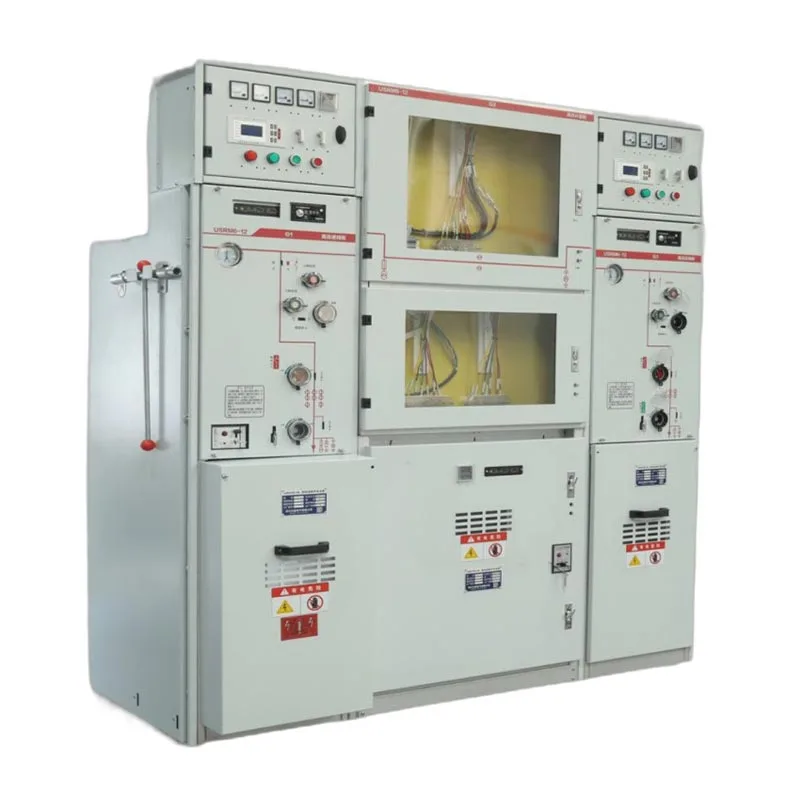

Para aplicações de rede principal em anel, diferentes módulos podem ser combinados para formar um gabinete principal em anel. Quando a expansão futura for necessário, conectores de barramento totalmente isolados e fechados permitem que unidades adicionais sejam conectadas sem alterar o plataforma básica de manobra.
O tanque de gás em aço inoxidável oferece proteção IP67, ajudando a evitar a entrada de poeira e água no primário compartimento de equipamentos. A estrutura fechada também oferece proteção de curto prazo contra inundações e condensação.
Este projeto é valioso para plantas industriais, subestações subterrâneas e outros locais onde umidade, poeira ou a contaminação ambiental pode afetar equipamentos elétricos convencionais.
| Consideração principal | Painel de distribuição isolado a gás Usune 630A | Painel convencional isolado a ar |
| Circuito Primário | Totalmente fechado em tanque de gás | Mais exposto ao ambiente circundante |
| Proteção | Tanque de gás IP67 | Mais dependente das condições de instalação |
| Configuração | Combinação modular C/F/V/M/PT | Configuração de gabinete geralmente fixa |
| Expansão | Conexão de barramento isolado expansível | Pode exigir espaço de instalação adicional |
| Instalação | Estrutura compacta | Geralmente requer maior folga |
| Adaptabilidade Ambiental | Influência reduzida de poeira e umidade | Mais dependente das condições ambientais |
| Segurança | Circuito primário fechado e intertravamento mecânico | A proteção depende da estrutura do equipamento |
Para fábricas com múltiplos alimentadores e conexões de transformadores, os clientes podem combinar unidades C, F e V de acordo com diferentes funções do circuito. A estrutura modular simplifica a configuração do sistema enquanto o primário fechado circuito suporta operação confiável em ambientes industriais.
Onde o espaço de instalação é limitado, a estrutura compacta isolada a gás permite comutação, proteção e medição funções a serem integradas em um espaço menor. Unidades M e PT podem ser adicionadas quando o projeto exigir funções de medição.
Para aplicações de rede em anel, vários módulos funcionais podem ser combinados para formar um gabinete principal em anel. O O sistema de barramento expansível proporciona flexibilidade adicional quando a rede de distribuição requer expansão futura.
Um cliente industrial selecionou o painel isolado a gás Usune 630A para uma atualização de distribuição de média tensão. O cliente focado em instalação compacta, operação confiável e expansão futura. Após a aplicação, o cliente apreciou a configuração modular C/F/V/M/PT, que simplificou a integração do sistema e melhorou o espaço utilização.
Para um projeto de distribuição principal em anel, o cliente precisava de funções flexíveis de comutação e proteção. O USRM6 A série atendeu aos requisitos por meio de combinações de módulos expansíveis e conexões de barramentos isolados. O cliente reconheceu sua operação estável, design compacto e capacidade conveniente de expansão do sistema.
Um cliente que opera em um ambiente de alta umidade selecionou o Painel Isolado a Gás Usune devido ao seu IP67 projeto de tanque de gás fechado. O cliente valorizou a proteção aprimorada contra umidade, condensação e contaminação, ajudando a reduzir os requisitos de manutenção.
Zhejiang Usune Electric Co., Ltd. estabeleceu sistemas de gestão de acordo com o Sistema de Gestão da Qualidade ISO 9001, ISO Sistema de Gestão Ambiental 14001 e Sistema de Gestão de Saúde e Segurança Ocupacional ISO 45001.
Para atender às diferentes exigências do mercado internacional, os produtos de painéis de média tensão da Usune passaram por relevantes Testes de tipo padrão IEC e GB, com produtos aplicáveis obtendo certificação CE. Essas certificações e qualidade sistemas de gerenciamento apoiam uma qualidade de fabricação consistente e fornecem documentação para os clientes durante avaliação e aquisição de projetos.
Zhejiang Usune Electric Co., Ltd. combina design de painel modular, isolamento de gás IP67 totalmente fechado, flexibilidade configurações funcionais e gerenciamento de qualidade para fornecer soluções confiáveis de distribuição de média tensão.
Para clientes que compram painel elétrico 630A com painel isolado a gás, a Usune pode fornecer configurações adequadas de acordo com funções de comutação, requisitos de proteção, necessidades de medição, arranjos de barramentos e instalação condições. Isso permite que os clientes construam um sistema de manobra compacto e flexível em torno de sua potência real requisitos de distribuição.
630A refere-se à configuração de corrente nominal do quadro. A corrente operacional real, nível de tensão e a configuração elétrica deverá ser selecionada de acordo com o sistema de distribuição e projeto do cliente requisitos.
O sistema suporta Unidade de Chave Seccionadora C, Unidade de Combinação de Chave Seccionadora F + Fusível, Unidade de Disjuntor V, M Unidade de Medição e Unidade PT Barramento PT. Estes módulos podem ser combinados de acordo com a distribuição de energia necessária funções.
Até seis unidades de módulos padrão podem ser formadas dentro de um tanque de gás isolante SF6. Configurações expansíveis também são disponível através de conectores de barramento totalmente isolados e fechados.
O tanque de gás possui grau de proteção IP67, ajudando a proteger o circuito primário contra poeira, entrada de água, condensação e condições de inundação de curta duração.
