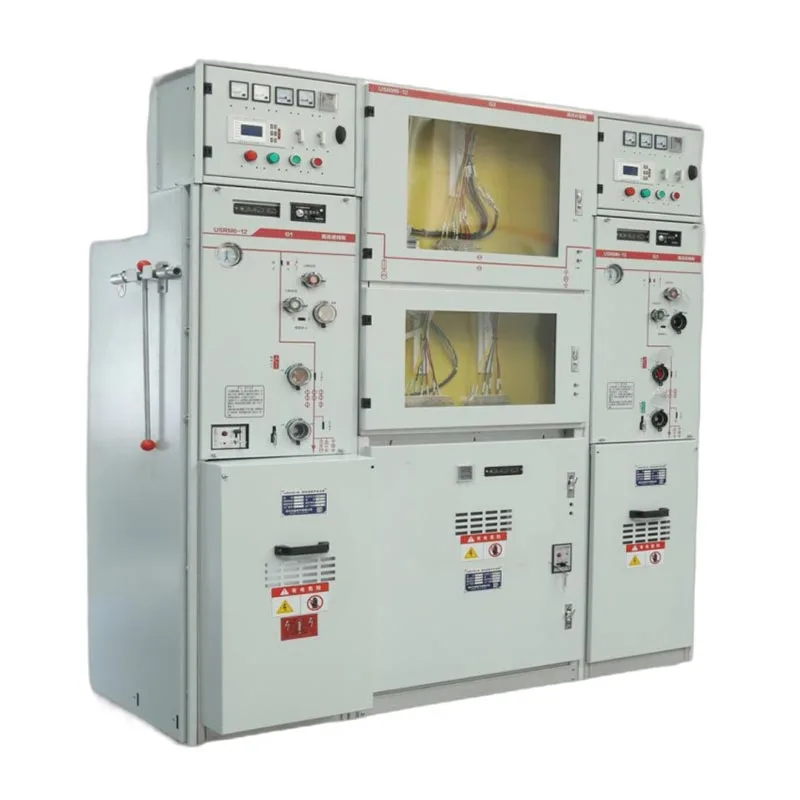

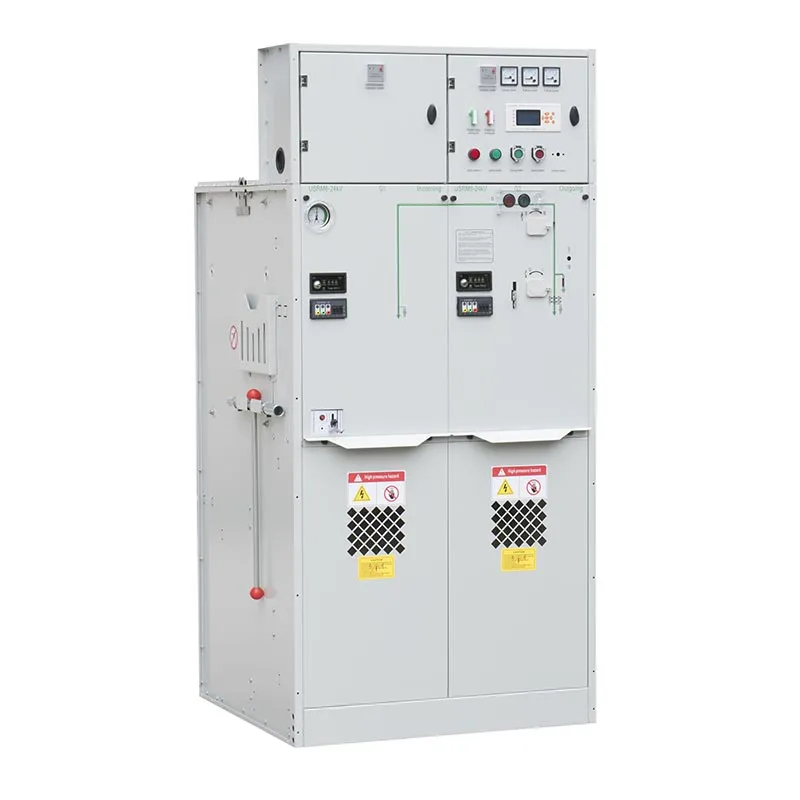

Para compradores de painéis de unidade principal em anel SF6 GIS RMU de 22kV, as principais considerações não são apenas o desempenho da comutação, mas também a rapidez com que as falhas podem ser localizadas, com que segurança os operadores podem acessar o equipamento e quanta manutenção é necessária. necessária durante toda a sua vida útil. Usune atende a esses requisitos através de indicação ao vivo de alta tensão, falha indicadores, proteção de microcomputador e sistema de gás selado sob pressão.
A RMU pode ser equipada com indicadores de falta para faltas fase-fase e fase-terra. Quando ocorrer uma falha, o indicador fornece um alarme para ajudar o pessoal operacional a identificar a seção afetada e localizar o ponto de falha de forma mais eficiente.
Para redes de distribuição conectadas a uma central de monitoramento, as informações de falhas também podem ser transmitidas ao servidor de monitoramento, permitindo que a sala de controle identifique a área de falha e a posição específica sem depender inteiramente na inspeção manual.
O dispositivo de indicação ao vivo de alta tensão fornece um lembrete visual para verificar se o circuito primário está energizado. Ele também oferece suporte à verificação de fase para ajudar os operadores a confirmar o status elétrico antes da operação.
Uma conexão de intertravamento elétrico e uma trava magnética associada podem evitar que a porta do compartimento de cabos seja aberto enquanto o cabo de entrada permanece energizado, fornecendo uma camada adicional de proteção durante a manutenção.
O dispositivo opcional de proteção, medição e controle do microcomputador substitui o relé eletromagnético tradicional proteção com tecnologia de monitoramento digital. Pode ser utilizado em linhas, transformadores de distribuição e outros equipamentos primários. equipamento.
O sistema pode integrar funções de proteção de corrente e tensão, medição, alarme e controle, suportando gerenciamento inteligente de energia e comunicação com a rede de monitoramento do cliente.

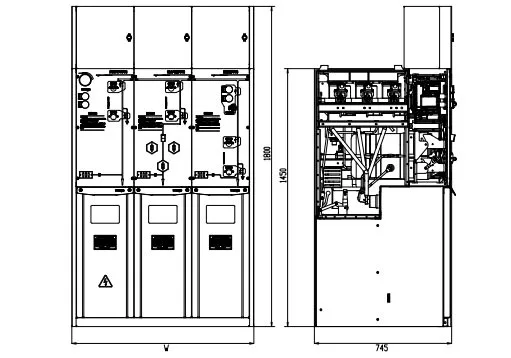

| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 |
| 4 | Nível de isolamento nominal-1min Tensão suportável de frequência-Interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Nível de isolamento nominal – 1min Frequência suportável distância de isolamento de tensão | kV | 48/79 | 48/79 | 48/79 | |
| Nível de isolamento nominal-1min Tensão suportável de frequência-Controle e circuito auxiliar | kV | 2/2 | 2/2 | 2/2 | |
| Nível de isolamento nominal Tensão suportável ao impulso de iluminação Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Nível de isolamento nominal - Impulso de iluminação suportável distância de isolamento de tensão | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 |
| 12 | Interruptor mecânico de carga vital/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor mecânico de isolamento de vida/terra | Tempos | 5000 | 5000 | 5000 | |
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 |
| 16 | Grau de proteção IP-Gabinete | IP4X | IP4X | IP4X | |
| Grau de proteção IP-tanque de gás | IP67 | IP67 | IP67 |
Quando ocorre um curto-circuito entre as fases ou entre uma fase e a terra, o indicador de falha fornece um alarme indicação. O pessoal de manutenção pode usar o sinal para identificar o alimentador afetado e reduzir a falha localização.
Para projetos que exigem monitoramento centralizado, as informações sobre falhas podem ser transmitidas à central de monitoramento. O O computador de monitoramento pode exibir a seção e localização da falha correspondente, ajudando as equipes de manutenção a reduzir tempo de busca de falhas e restaurar a energia com mais eficiência.
Os componentes primários do gabinete SF6 são projetados como um sistema selado e geralmente não requerem manutenção durante a vida útil especificada em condições normais de operação.
O tanque de gás é fabricado em aço inoxidável, proporcionando resistência à corrosão a longo prazo. O mecânico componentes operacionais são posicionados fora do tanque de gás, facilitando a inspeção, operação e substituição de componentes mais conveniente quando o serviço é necessário.
Para instalações expostas a poeira extrema, areia ou poluição, a inspeção periódica de peças rotativas mecânicas e condições de lubrificação são recomendadas.
A série USRM6 utiliza um sistema de gás selado sob pressão e não requer inspeção especial de gás sob condições normais. condições de operação.
Antes da operação, o manômetro deve ser verificado. Em condições normais, o indicador de pressão deve permanecer dentro da área operacional verde. A pressão de referência é 0,14 MPa, com a pressão do gás mantida acima 0,135 MPa a 20°C sob as condições de vedação especificadas.
A taxa anual esperada de vazamento de gás é inferior a 0,1%, apoiando o desempenho de vedação de gás a longo prazo.
O painel da unidade principal de anel 22kv Sf6 Gis Rmu é desenvolvido com referência aos requisitos da IEC 298, com um projeto vida útil de mais de 30 anos em condições normais de operação.
O design hermético do interruptor ajuda a manter a vedação do gás durante todo o período de serviço esperado, reduzindo a necessidade de manutenção frequente relacionada ao gás e ajudando os clientes a controlar os custos operacionais de longo prazo.
| Consideração principal | Usune 22kV SF6 GIS RMU | RMU convencional |
| Isolamento | Isolado com gás SF6 | Depende do projeto do equipamento |
| Detecção de falhas | Indicação de falha local e remota opcional | Muitas vezes depende mais da inspeção manual |
| Monitoramento | Proteção digital e comunicação disponíveis | Pode exigir equipamento de monitoramento separado |
| Segurança | Indicação ao vivo e intertravamento elétrico/magnético | Depende da configuração |
| Manutenção | Sistema primário selado com baixos requisitos de manutenção | Os requisitos de manutenção variam |
| Tanque de gás | Tanque selado em aço inoxidável | Depende da construção |
| Vida útil | Projetado para mais de 30 anos em condições normais | Depende do design e manutenção do produto |
O painel da unidade principal do anel Usune 22kv Sf6 Gis Rmu é adequado para redes de distribuição industrial onde vários os alimentadores precisam de comutação confiável e localização rápida de faltas. Indicadores de falhas e dispositivos de proteção digital podem ajudar as equipes de manutenção identificam seções anormais com mais eficiência.
A RMU pode ser configurada com funções de proteção e medição de microcomputadores para transformadores de distribuição, fornecendo funções de monitoramento de corrente e tensão, alarme e proteção dentro da rede de média tensão.
Para clientes que desenvolvem sistemas inteligentes de distribuição de energia, a RMU pode conectar sistemas de proteção, medição, falha funções de indicação e comunicação para um sistema de monitoramento central, suportando identificação remota de falhas e gerenciamento de rede mais eficiente.
Um cliente usou o painel de distribuição da unidade principal de anel Usune 22kv Sf6 Gis Rmu para uma rede de anel industrial com múltiplos alimentadores de entrada e saída. Durante o comissionamento, o cliente concentrou-se em saber se os operadores poderiam rapidamente identificar o alimentador afetado quando ocorreu uma falta fase-fase ou fase-terra. O indicador de falha integrado forneceu informações de alarme local, ajudando o pessoal de manutenção a restringir a seção de falha antes de executar inspeção no local.
Para uma aplicação de distribuição de transformadores, o cliente selecionou a RMU com proteção de microcomputador e dispositivo de controle. O sistema forneceu monitoramento digital de corrente e tensão juntamente com proteção e alarme funções. O cliente achou esta configuração mais conveniente para monitorar as condições operacionais do transformador do que confiar apenas na proteção de relé convencional.
Um cliente que necessitava de monitoramento centralizado da distribuição conectou a indicação de falha e a proteção digital da RMU funções para a central de monitoramento. Quando um sinal de falha foi gerado, a tela de monitoramento poderia identificar o seção de falha correspondente, permitindo que a equipe operacional determine onde a inspeção de campo era necessária e melhorar a eficiência da solução de problemas.
Para clientes que operam a RMU em condições normais de serviço, o tanque selado de gás SF6 reduz a necessidade de manutenção interna de rotina. Os clientes também valorizam os componentes operacionais mecânicos externos porque podem ser inspecionados ou substituídos de forma mais conveniente quando a manutenção é necessária.
Zhejiang Usune Electric Co., Ltd. estabeleceu sistemas de gestão de acordo com o Sistema de Gestão da Qualidade ISO 9001, ISO Sistema de Gestão Ambiental 14001 e Sistema de Gestão de Saúde e Segurança Ocupacional ISO 45001.

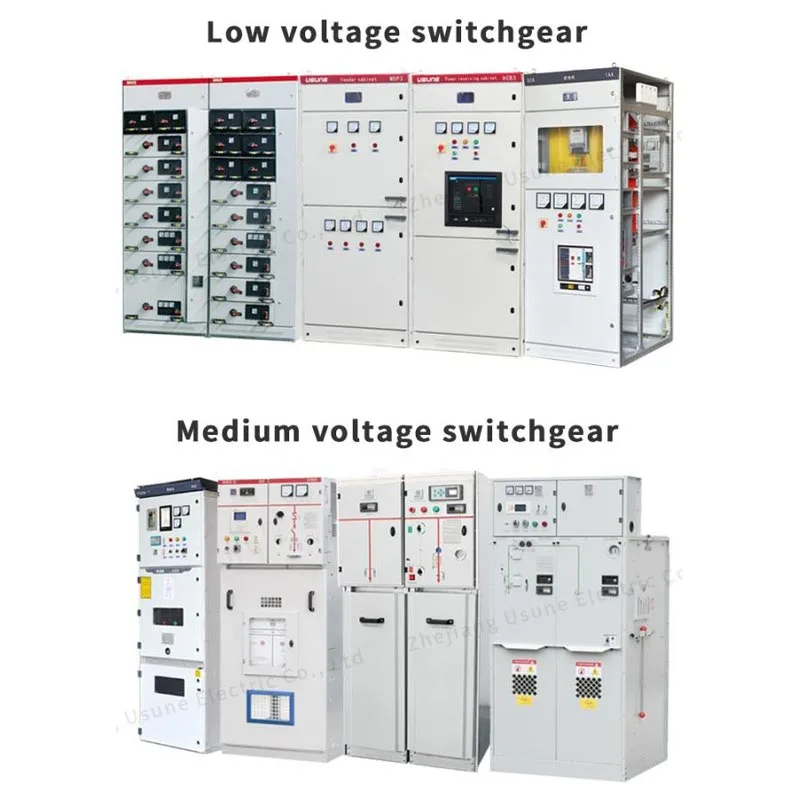

Para atender às diferentes exigências do mercado internacional, os produtos de painéis de média tensão da Usune passaram por relevantes Testes de tipo padrão IEC e GB, com produtos aplicáveis obtendo certificação CE. Esses sistemas suportam consistente qualidade de fabricação, testes de produtos e conformidade técnica para projetos de distribuição de energia de média tensão.
Sim. A RMU pode ser equipada com indicadores de falta capazes de detectar faltas fase-fase e fase-terra e fornecendo indicações de alarme locais.
Sim. Quando equipado com o sistema de comunicação e monitoramento correspondente, as informações de falha podem ser transmitidas para um centro de monitoramento, onde a seção afetada e a posição da falha podem ser exibidas.
Sob condições normais de operação, o sistema selado sob pressão não requer inspeção de rotina especial do gás. O O manômetro deve ser verificado antes da operação e deve permanecer dentro da área verde em condições normais.
A série USRM6 foi projetada para uma vida útil de mais de 30 anos em condições normais de operação, com taxa anual esperada de vazamento de gás inferior a 0,1%.
Usune combina isolamento selado SF6, indicação de falha, indicação de peça ativa, intertravamento de segurança, digital proteção e operação de baixa manutenção em uma solução RMU de média tensão, tornando-a adequada para anéis modernos aplicações de rede e distribuição inteligente.
