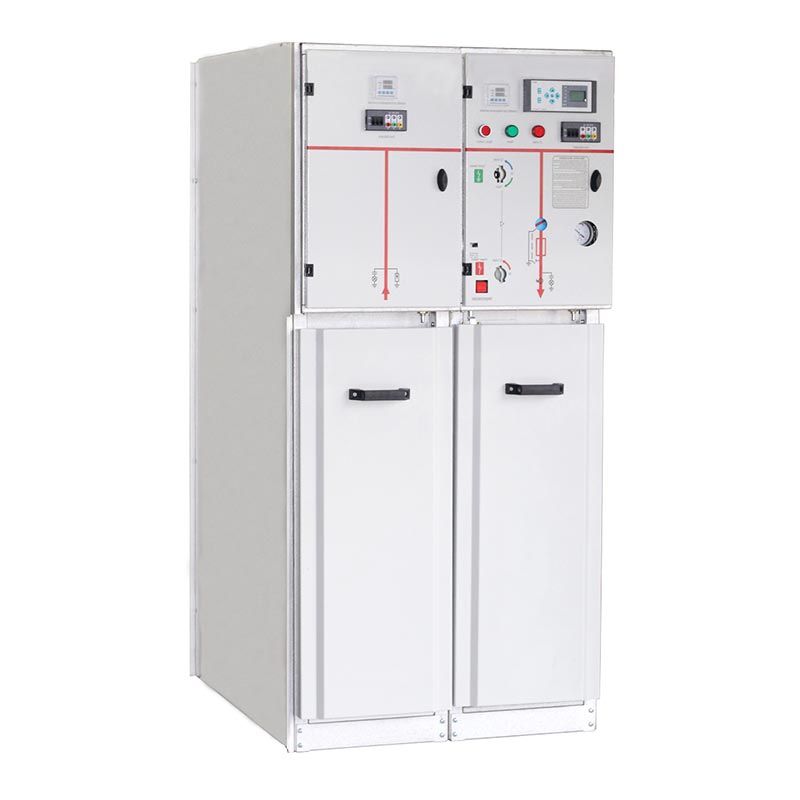

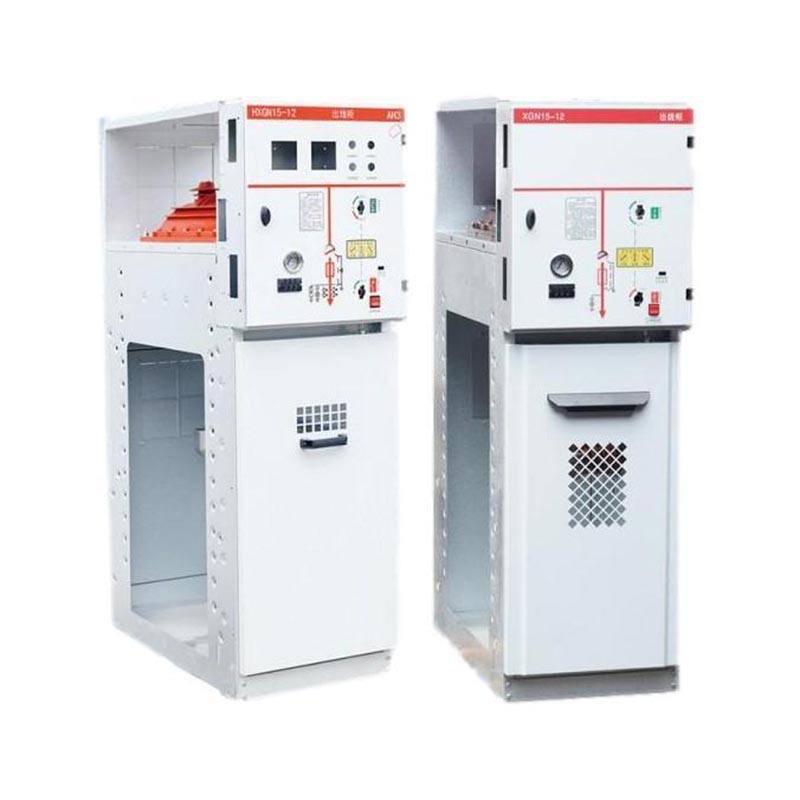

unidade principal do anel 630a Sf6

A unidade principal de anel USUNE 630a Sf6 é um equipamento de distribuição de energia de média tensão de alto desempenho de forma independente desenvolvido e fabricado pela Zhejiang Yousi Electric Co., Ltd. (um fabricante profissional que integra P&D, produção e vendas de equipamentos elétricos). Este produto apresenta uma estrutura fechada de metal fixo tipo caixa, utilizando Gás SF6 como meio isolante e extintor de arco. Equipado com fusíveis isolados a gás SF6, é usado principalmente em redes de distribuição secundária com tensão nominal máxima de 36kV e corrente nominal de 630A, perfeitamente adaptável aos requisitos de fonte de alimentação de sistemas de energia CA 50/60 Hz.

Como fornecedor líder na indústria de equipamentos elétricos da China, a USUNE segue uma filosofia de produção de alta qualidade. Esta unidade principal de anel SF6 630A é fabricada na fábrica padronizada da empresa, onde rigoroso controle de qualidade é implementado ao longo de todo o processo, desde os componentes até o produto acabado, garantindo a confiabilidade do produto e consistência.

Principais recursos do produto

1. Design compacto e leve

A unidade principal do anel SF6 630a adota uma estrutura compacta e design leve, economizando efetivamente espaço de instalação e reduzindo custos de transporte e instalação. O invólucro de resina epóxi proporciona uma vedação hermética, tornando-o adequado para cenários com espaço limitado, como pequenas salas de máquinas e subestações pré-fabricadas, melhorando o desempenho no local flexibilidade de aplicação.

2. Excelente desempenho de isolamento e supressão de arco

O invólucro fechado é preenchido com gás SF6, proporcionando excelente isolamento e desempenho de supressão de arco. É altamente resistente à umidade e poluição, permitindo operação estável em ambientes agressivos e operação quase livre de manutenção, reduzindo significativamente os custos de manutenção subsequentes.

3. Operação simples e fácil instalação

A unidade principal de anel SF6 630a apresenta um design de conexão de cabo frontal, com todas as funções de controle centralizadas em o painel frontal, simplificando o processo de operação e facilitando a operação e depuração. É leve e o design compacto torna a instalação mais eficiente, permitindo uma implantação rápida após a instalação.

4. Acessórios abundantes

Vários acessórios, como relés, transformadores e pára-raios, podem ser equipados para atender às diferentes requisitos funcionais de vários cenários de distribuição de energia, melhorando a adaptabilidade e praticidade do produto.

Cenários Aplicáveis

A unidade principal de anel SF6 USUNE 630a é amplamente utilizada em redes de anéis de cabos industriais e civis e terminais de fonte de alimentação. É particularmente adequado para pequenas subestações secundárias, estações de comutação, distribuição de energia residencial urbana, empresas industriais e de mineração, shopping centers, aeroportos, metrôs, geração de energia eólica, hospitais, estádios, ferrovias e outros locais, fornecendo fornecimento de energia confiável para vários cenários.

Condições Operacionais

Para garantir uma operação estável e segura, esta unidade principal em anel possui requisitos ambientais rigorosos, como segue:

Altitude: ≤1000mm
- Temperatura ambiente: -35°C~45°C
- Umidade Relativa: Média diária não superior a 95%; média mensal não superior a 90%
- Resistência Sísmica: Intensidade sísmica não superior a 8 graus
- Requisitos Ambientais: Locais livres de riscos severos de vibração, impacto, incêndio, corrosão química e explosão.

Parâmetros Técnicos

Estrutura e configuração do painel

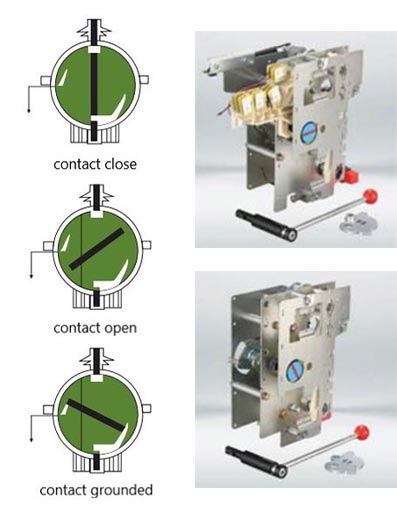

Mecanismo operacional

(1) Mecanismo operacional de mola única de função dupla: tipo K

A função de comutação é operada de forma independente com uma alavanca ou motor.
A função do interruptor de aterramento abre e fecha de forma independente usando uma alavanca operacional, e a energia operacional é fornecido por uma mola de compressão, que é liberada para fechar ou desconectar o contato.

(2) Mecanismo operacional de mola dupla de função dupla: Tipo A

A função de comutação é operada independentemente por uma alavanca ou motor, e a energia operacional é fornecida por um mola de compressão, que é liberada para fechar o contato. Operação independente de abertura e fechamento com botão (0) ou unidade de disparo ou dispositivo de disparo shunt.
A função de interruptor de aterramento opera de forma independente com uma alavanca de operação e a energia operacional é fornecida por um mola de compressão, que é liberada para fechar ou desconectar o contato.

(3) Componentes opcionais

Uma operação elétrica: AC 220V 110V; CC 220v 110v
Interruptor auxiliar
Uma bobina de disparo shunt (mecanismo Tipo A): AC 220V 110V; CC 220v 110v
Um fusível funde o interruptor indicador auxiliar
Indicador de falha à terra

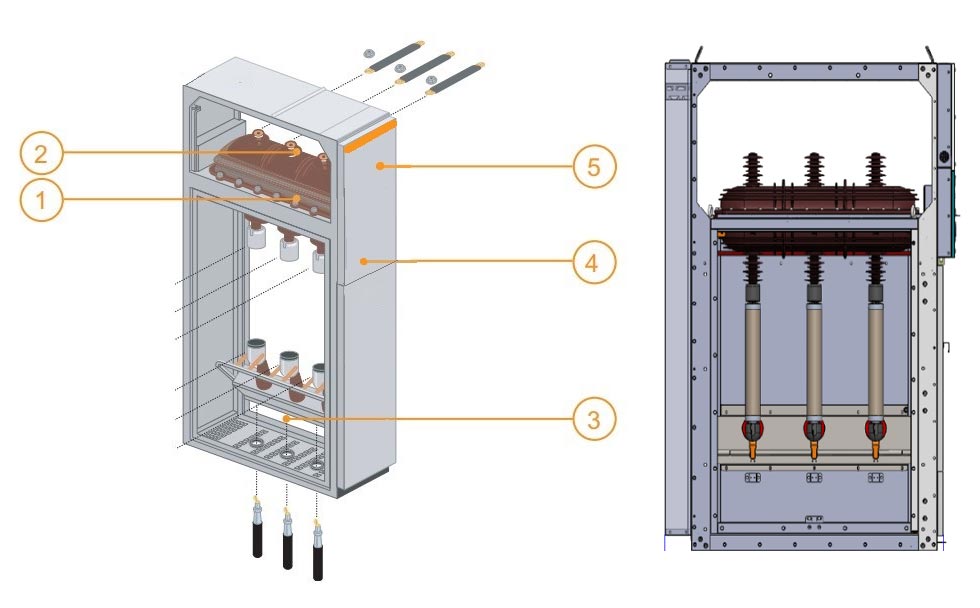

Cubículos de proteção de interruptores e fusíveis

1 Seccionador e seccionador de aterramento em invólucro preenchido com SF6.
2 Barramentos todos no mesmo plano horizontal, permitindo assim ampliações posteriores do quadro e ligação a equipamentos existentes.
3 Conexão acessível pela parte frontal, conexão aos terminais do interruptor inferior e do seccionador de aterramento ou ao porta-fusível inferior. Este compartimento também está equipado com um seccionador de aterramento a jusante dos fusíveis de MT para as unidades de proteção.
4 O mecanismo de operação contém os elementos utilizados para operar a chave e a seccionadora de aterramento e acionar as indicações correspondentes (interrupção positiva).
5 Instalação de baixa tensão de um bloco de terminais (se a opção de motor estiver instalada), fusíveis de baixa tensão e dispositivos de relé compactos. Se for necessário mais espaço, a altura do painel poderá ser aumentada.

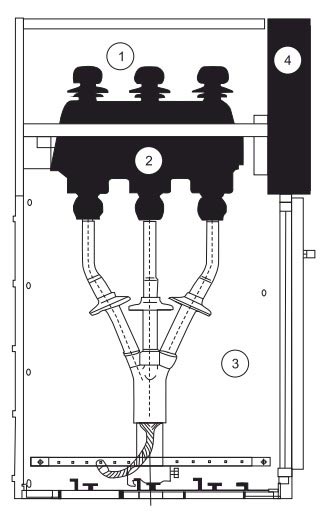

① Sala de barramento
② Interruptor principal
③ Sala de TV a cabo
④ Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa pressão

Todo o gabinete do painel pode ser dividido em duas unidades superior e inferior, a unidade superior do gabinete inclui o sala de barramento, chave de carga, sala de mecanismo operacional e sala de baixa tensão, e a unidade inferior é separada do cabo quarto. Toda a unidade superior pode ser substituída.

◇ Sala de barramento

A sala dos barramentos está disposta na parte superior do gabinete. Na sala de barramentos, os barramentos principais são conectados juntos e percorrem toda a fileira do painel.

◇ Chave seccionadora de carga

A sala de comutação está equipada com uma chave de carga de hexafluoreto de enxofre tipo SFG. A carcaça do interruptor de carga é feita de resina epóxi derramada, preenchida com gás hexafluoreto de enxofre (SF6) como meio isolante, e o invólucro é fornecido com um orifício de observação. A sala de comutação pode ser equipada

com medidor de densidade de gás SF6 ou densidade de gás com contato de alarme conforme necessidade do cliente.

◇ Sala de TV a cabo

O gabinete de distribuição de carga possui uma sala de cabos espaçosa, que é usada principalmente para conexão de cabos, de modo que núcleo único ou cabos de três núcleos podem ser conectados usando o cabeçote de cabo não blindado mais simples, e espaço suficiente também pode acomodar pára-raios, transformador de corrente, interruptor de aterramento inferior e outros componentes. De acordo com o design padrão, a porta do gabinete possui uma janela de observação e um dispositivo de intertravamento de segurança. Placa inferior da sala de cabos com tampa de vedação e braçadeira de cabo de tamanho apropriado com suporte. A placa inferior da sala de cabos e a moldura da porta podem ser removido para facilitar a instalação do cabo.

◇ Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa pressão

A sala de mecanismos intertravados também atua como painel de controle. A sala de baixa tensão está equipada com um sistema de mola mecanismo com indicador de posição e dispositivo de intertravamento mecânico, podendo também ser equipado com auxiliares contatos, bobinas de desarme, mecanismos de desarme de emergência, displays capacitivos ao vivo, fechaduras com chave e dispositivos de operação elétrica. Ao mesmo tempo, o espaço da câmara de baixa pressão também pode ser equipado com circuitos de controle, medidores e proteção relés, e o gabinete de 750 mm de largura possui duas câmaras idênticas de baixa pressão para mais acessórios.

Parâmetro de configuração do gabinete

LBS de entrada

Trafo proteger

Medição

Cbog com medidor

Cb de saída

Descrição da operação

1. Operação da alça: Em frente ao quadro, segure a parte superior da alça e empurre para frente, a outra mão segurando a extremidade da alça para girar.
2.Certifique-se de que a porta do gabinete esteja devidamente fechada antes da fonte de alimentação ou separada do aterramento.
3. O manômetro do interruptor deve ser verificado antes de ligar e desligar.

Ligar

1.Confirme se a porta do gabinete está fechada.Insira a maçaneta no orifício de operação superior e gire 180° no sentido anti-horário até ouvir a voz do freio de separação.O indicador central do painel está na posição; a porta inferior está fechada e a chave de aterramento está desligada.
2.Insira a alavanca de operação no orifício de operação inferior e gire 180° no sentido horário até ouvir a voz de fechamento; o indicador central do painel está na posição D; o interruptor será ligado e a operação da fonte de alimentação será concluída.

Desligar

1. Desligue: Insira a alavanca de operação no orifício de operação inferior e gire 180 ° no sentido anti-horário até ouvir o separando a voz do freio (botão de uso direto se houver um botão); o centro do painel está na posição, então o interruptor estará desligado.
2. Verifique se a exibição ao vivo está garantida para garantir que a sala de cabos esteja eletricamente neutra; insira a alavanca de operação no orifício de operação superior e gire 180° no sentido horário até ouvir a voz de fechamento; o indicador central do o painel está na posição e a porta inferior está destravada; a chave de aterramento é fechada e, em seguida, a operação de interrupção de energia está concluído.

Transporte e armazenamento

Quando o gabinete de distribuição é fixado na placa inferior, ele pode ser removido com uma empilhadeira. Quando não está fixado na parte inferior placa, o armário de distribuição deve ser içado ou transportado como um todo, mas deve ser transportado verticalmente a qualquer momento e não deve ser derrubado para evitar danos aos componentes do gabinete. Aparelhagem (mesmo com embalagem externa) não deve ser armazenado ao ar livre por muito tempo.

Manutenção

◇ O gabinete de anel não necessita de manutenção por três anos em circunstâncias normais.

◇ Os mecanismos operacionais de mola única e mola dupla do interruptor de carga não requerem manutenção e não necessitam de qualquer lubrificação.

◇ O dispositivo de proteção do relé deve ser verificado de acordo com os requisitos do fabricante antes de ser colocado em operação.

◇ O ciclo de manutenção do gabinete da rede em anel é geralmente uma vez por ano, e medidas específicas de manutenção será realizado da seguinte forma:
(1) Aperte todas as conexões elétricas (barramento principal, interruptores, cabos, instrumentos de medição) de acordo com as requisitos das instruções de instalação.
(2) Aspire todos os componentes (interruptor principal, interruptor auxiliar, mecanismo de disparo, motor, etc.) e conduza a aparência inspeção.
(3) Execute uma única operação de fechamento/abertura em todas as chaves, incluindo a chave de aterramento.
(4) Ligue a fonte de alimentação do controle auxiliar (não forneça o sinal do controle remoto) para uma operação sequencial elétrica operação.

Encomendar mercadorias

Os seguintes documentos e anexos serão entregues com o armário quando o armário de distribuição sair da fábrica:

◇ Certificado qualificado de produto
◇ Instruções de uso do produto
◇ Dados de projeto de engenharia de produto
◇ Acessórios para armário de distribuição:
◇ Cada combinação de montagem é equipada com uma alavanca de operação do interruptor de carga.

Os usuários devem fornecer as seguintes informações ao solicitar produtos:

◇ Esquema de fiação do circuito principal e requisitos técnicos especiais
◇ Plano de instalação do quadro.
◇ Especificações do modelo dos componentes do gabinete de distribuição e circuito auxiliar, diagrama esquemático do circuito de controle (se necessário)
◇ Outros pedidos especiais de informações por escrito.

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste
