Painel de distribuição de largura estreita KYN28-12 550 mmé um painel interno compacto de média tensão extraível revestido de metal projetado para sistemas de distribuição de energia de 10kV. Com uma largura de gabinete otimizada de apenas 550 mm, este painel que economiza espaço oferece uma solução ideal para subestações, instalações industriais e projetos de distribuição de energia em contêineres onde o espaço de instalação é limitado.
Operando a 12kV/50Hz ou 60Hz, o painel KYN28-12 combina design compacto com desempenho elétrico confiável. A estrutura do gabinete mantém folga de isolamento, resistência mecânica e segurança operacional suficientes, ao mesmo tempo em que atende aos padrões internacionais IEC.
Os painéis de média tensão tradicionais geralmente requerem grandes áreas de instalação. O painel de distribuição KYN28-12 com largura de 550 mm adota uma estrutura de gabinete estreita otimizada, reduzindo significativamente a área ocupada por todo o sistema de distribuição de energia.
Este design compacto torna-o especialmente adequado para:
O painel interno KYN28-12 adota uma estrutura blindada totalmente revestida de metal com compartimentos funcionais independentes, incluindo:
O design compartimentado separa efetivamente diferentes seções elétricas, melhorando a segurança da operação, a conveniência da manutenção e a capacidade de isolamento de falhas.

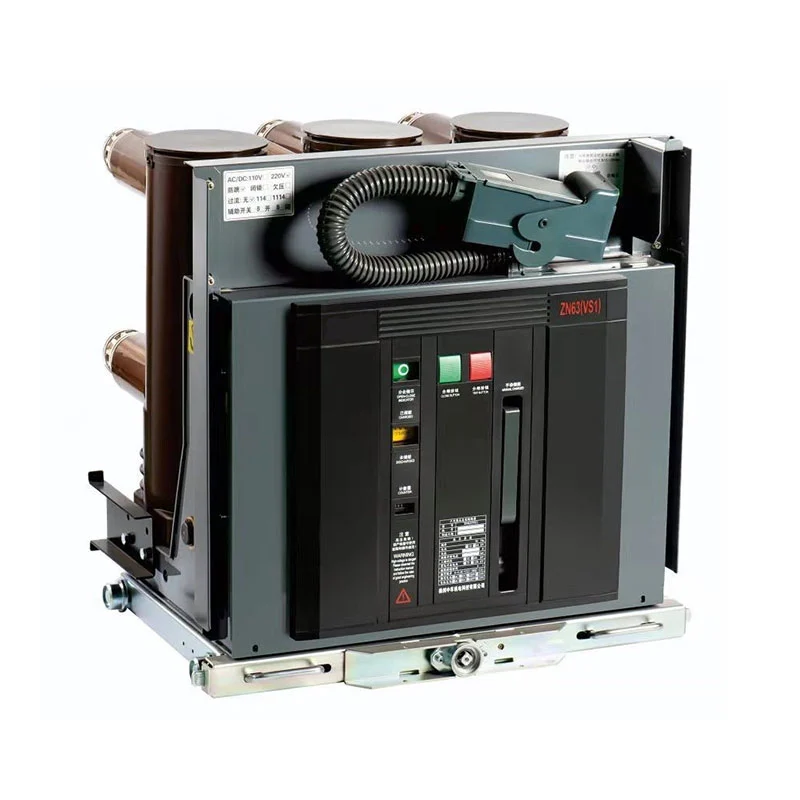

O painel KYN28-12 de 550 mm suporta a instalação de padrãoDisjuntores a vácuo VS1e vários componentes de média tensão, incluindo:
Sua configuração padronizada permite integração flexível em diferentes sistemas de distribuição de média tensão e simplifica a manutenção e substituição de componentes.
O painel revestido de metal KYN28-12 é equipado com um sistema de intertravamento mecânico e elétrico, incluindo intertravamentos de segurança de cinco prevenção, para evitar operação incorreta durante a operação e manutenção do equipamento.
As funções de intertravamento ajudam a prevenir:
Todas as distâncias de isolamento elétrico, distâncias de fuga e desempenho geral de isolamento do painel KYN28-12 são projetados de acordo com os requisitos internacionais do painel de média tensão.
O produto está em conformidade com:
Isso torna o KYN28-12 adequado para projetos globais de distribuição de energia de média tensão que exigem equipamentos elétricos confiáveis e padronizados.
| Item | Especificação |
|---|---|
| Tipo de produto | Aparelhagem extraível revestida de metal para interior |
| Tensão nominal | 12kV |
| Freqüência | 50Hz/60Hz |
| Largura do gabinete | 550mm |
| Estrutura | Tipo revestido de metal, compartimentado e extraível |
| Padrão Aplicável | IEC 62271-1 / IEC 62271-100 |
| Componente Principal | Disjuntor extraível a vácuo de 12kV |
Devido à sua estrutura compacta, alto nível de segurança e desempenho elétrico confiável, o painel KYN28-12 550 mm é amplamente utilizado em:
O painel interno revestido de metal KYN28-12 (550 mm de largura) fornece um equilíbrio eficiente entre instalação compacta, segurança elétrica e conformidade com padrões internacionais. Seu design de largura estreita ajuda os clientes a reduzir os requisitos de espaço da subestação sem comprometer a confiabilidade do sistema.
Para projetos de distribuição de energia de média tensão que exigem soluções seguras, flexíveis e eficientes em termos de espaço, o painel extraível KYN28-12 é a escolha ideal para aplicações industriais e de serviços públicos modernas.
