A chave seccionadora 110kV 1250A 2000A é um aparelho elétrico trifásico de alta tensão CA 50Hz para uso externo com um tensão nominal de 126kV (nível 110kV) e corrente nominal de 1250A/2000A. É usado principalmente para abrir e fechar operações em condições sem carga, isolando de forma confiável os equipamentos de manutenção das linhas vivas e formando uma clara ruptura visível.
Usune, como uma fábrica profissional especializada em P&D e fabricação de painéis de alta tensão, oferece produtos para subestações principais de transmissão de 110kV, atendendo aos requisitos para operação segura da rede elétrica.

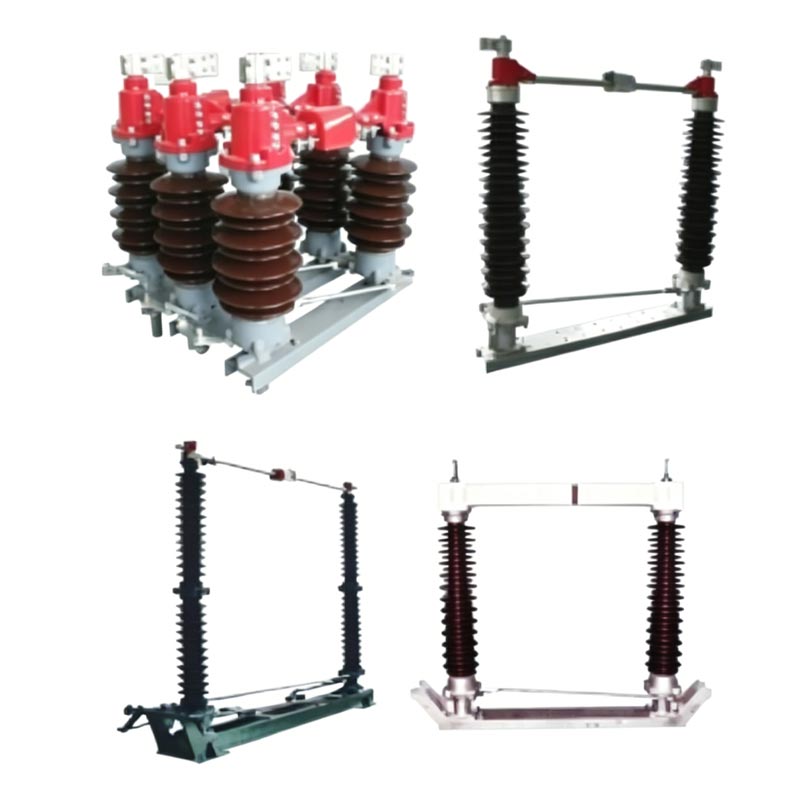

Cada fase possui duas colunas isoladas que giram sincronizadamente 90° horizontalmente para conseguir abertura e fechamento; o a base é feita de aço galvanizado por imersão a quente com rolamentos selados, tornando-a resistente à corrosão e durável.
Os contatos principais do tipo split da Chave Seccionadora 110kV 1250A 2000A são feitos de cobre folheado a prata, resultando em baixa resistência de contato, alta capacidade de transporte de corrente e superaquecimento mínimo durante operação de longo prazo.
Os modelos com chaves de aterramento são equipados com intertravamentos mecânicos confiáveis, seguindo rigorosamente a sequência de "interruptor principal aberto → interruptor de aterramento fechado; interruptor de aterramento aberto → interruptor principal fechado", evitando efetivamente operação incorreta.
Pode ser configurado com mecanismos manuais CS14G ou CS17G, ou mecanismos elétricos CJ6B ou CJ11, suportando locais e controle remoto.

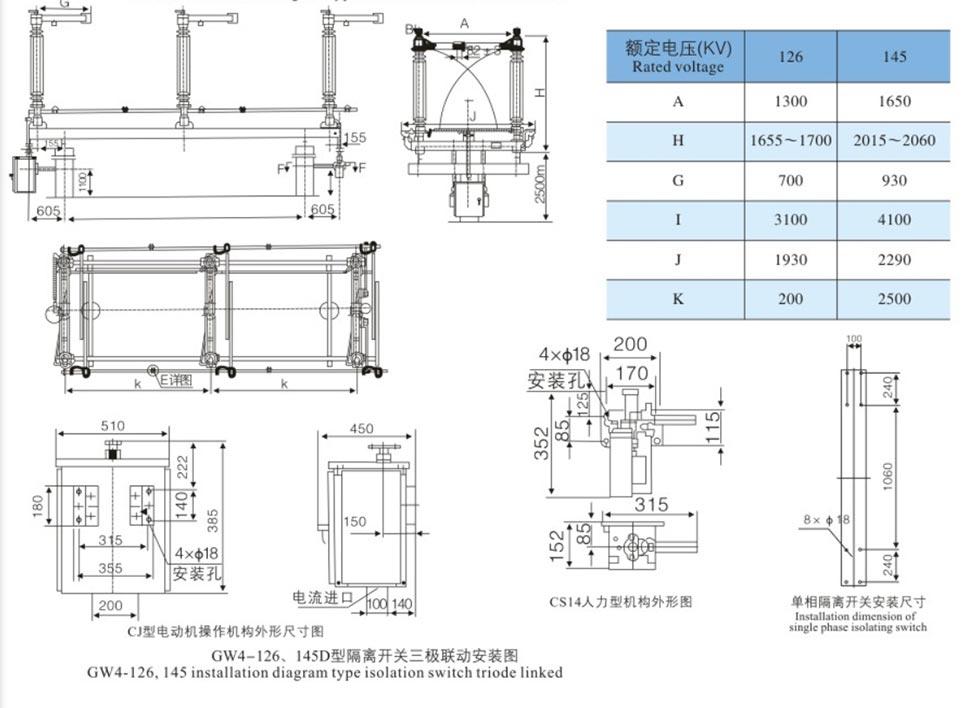

| Parâmetro | GW4-126 (1250A) | GW4-126 (2000A) |
| Tensão nominal | 126kV (classe 110kV) | 126kV (classe 110kV) |
| Corrente nominal | 1250A | 2000A |
| Freqüência | 50 Hz | 50 Hz |
| Temperatura de operação | -40°C ~ +40°C | -40°C ~ +40°C |
| Altitude | ≤ 2.000m | ≤ 2.000m |
| Padrões | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Nível de isolamento | Grau IV (antipoluição opcional) | Grau IV (antipoluição opcional) |
| Corrente suportável de curto prazo | 31,5kA/4s | 31,5kA/4s |
| Corrente suportável de pico | 80kA | 80kA |

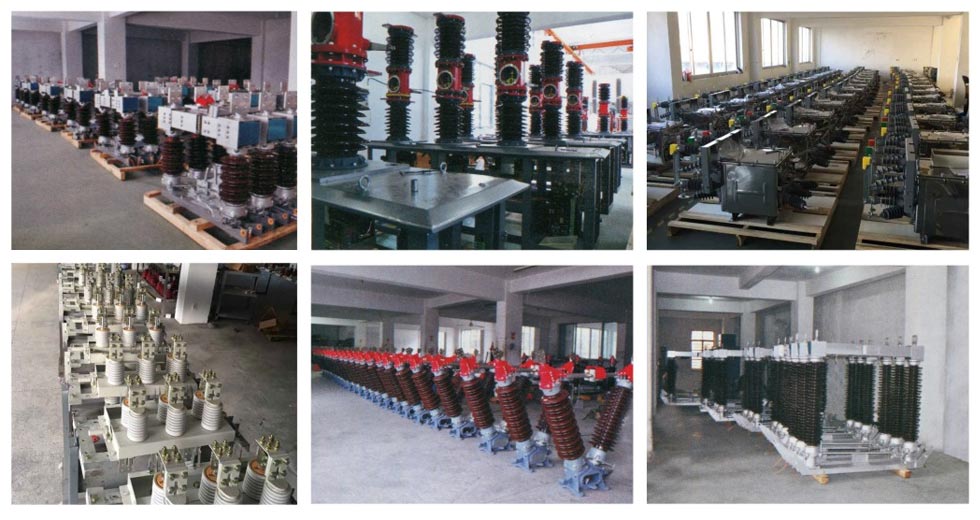

- Fabricado usando equipamentos de produção avançados e métodos de testes rigorosos para garantir a consistência do produto e
estabilidade.
-Materiais padrão de alta qualidade e artesanato requintado estabelecem uma base sólida para a qualidade do produto.
- Um sistema abrangente de gestão da qualidade cobre todo o processo de produção, desde o armazenamento da matéria-prima até
entrega do produto acabado.
- Os modelos padrão podem operar de forma estável em uma faixa de temperatura de -40°C a +40°C, adequado para a maioria das regiões.
O tipo resistente à poluição (GW4 126W) apresenta isolamento aprimorado, tornando-o ideal para áreas altamente poluídas
como regiões costeiras, áreas industriais ou áreas com muita poeira, névoa salina ou corrosão química.
- Pode suportar condições climáticas severas, como ventos fortes, chuvas fortes e nevascas.
- Um mecanismo de intertravamento mecânico claro evita efetivamente a operação incorreta, garantindo a segurança do pessoal e
equipamento.
- A Chave Seccionadora 110kV 1250A 2000A possui estrutura compacta, necessitando de pouco espaço para instalação, tornando-a
fácil de instalar, ajustar e manter.
- Pontos de interrupção visíveis fornecem garantia de segurança intuitiva para operações de manutenção.
1. Estudo de caso: Subestação de parque eólico de 110kV na área costeira sudeste
2. Antecedentes do Projeto: Um parque eólico de 110 kV localizado na zona costeira sudeste da China, uma área com alto teor de sal concentrações de pulverização, alta umidade e poluição severa.
3. Produto aplicado: Chave de desconexão antipoluição Usune GW4-126W 2000A (12 conjuntos)
4. Resultados da Implementação:
- Operado com sucesso por 5 anos sem falhas, adaptando-se ao severo ambiente de névoa salina costeira.
- O isolador composto antipoluição manteve excelente desempenho de isolamento, sem descarga de fuga ou
flashover de poluição.
- Os contatos folheados a prata permaneceram brilhantes, com resistência de contato estável e não ocorreu superaquecimento sob
corrente operacional de 1800A de longo prazo.
5. Feedback do gerente de projeto: "A chave seccionadora Usune demonstrou excelente desempenho antipoluição, totalmente atendendo aos rigorosos requisitos ambientais dos parques eólicos costeiros."

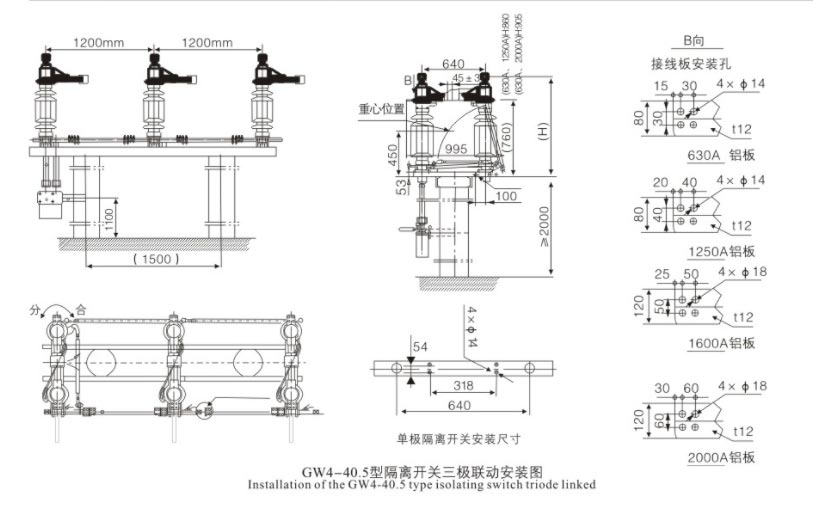

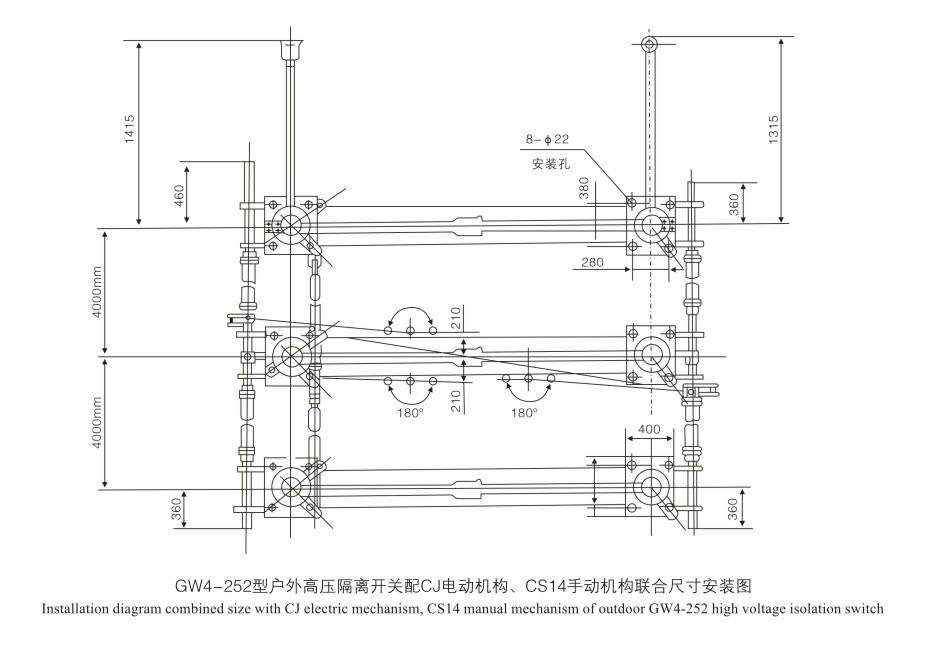

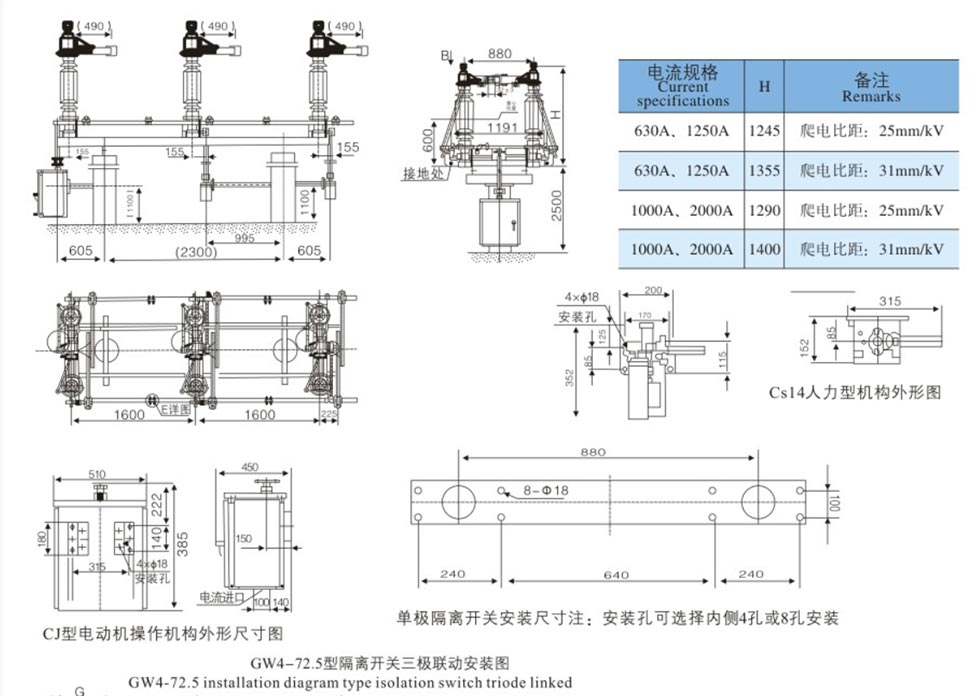

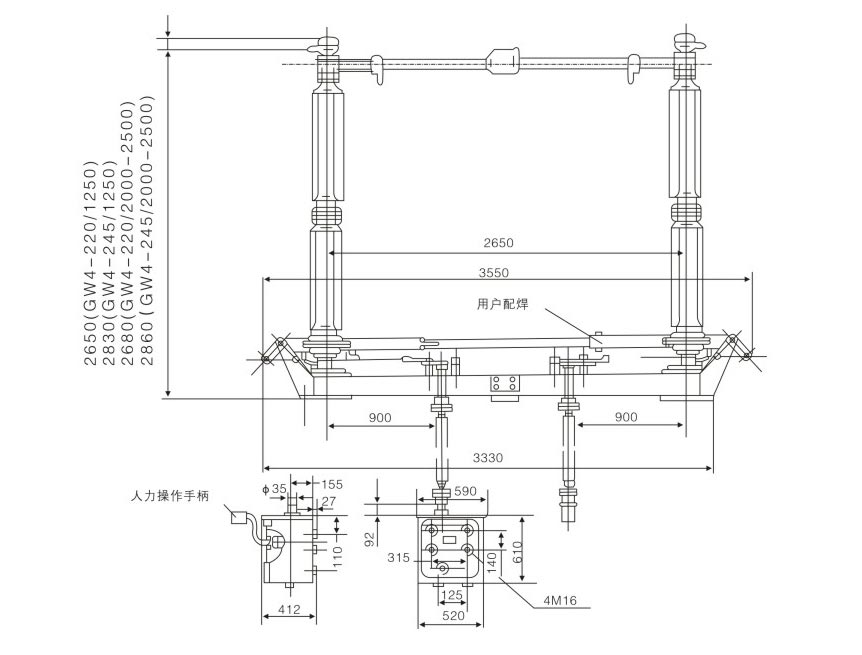

| Item | Unidade | Parâmetros | |||||
| Tensão nominal | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nível de isolamento nominal | Tensão suportável de frequência de energia de 1min (valor efetivo) | No chão | kV | 95 | 160 | 230 | 275 |
| Fratura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Corrente nominal suportável ao impulso atmosférico (pico) | No chão | kV | 185 | 350 | 550 | 650 | |
| Fratura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frequência nominal | Hz | 50/60 | |||||
| Corrente nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Corrente suportável nominal de curta duração | ka | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Corrente suportável de pico nominal | ka | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Duração nominal de curto-circuito | Faca/Espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Carga terminal mecânica nominal | Horizontais e verticais | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Força vertical | N | 1000 | 1000 | 1000 | 1000 | ||
| Distância de fuga | milímetros | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Vida mecânica | Tempos | 5000 | 5000 | 1000 | 5000 | ||
| Atuador motorizado | Modelo | CJ | CJ | CJ | CJ | ||
| Tensão do motor | V | AC380、AC220、DC220、DC110 | |||||
| Circuito de controle de tensão | V | AC380、AC220、DC220、DC110 | |||||
| Pontos, horário de fechamento | s | 7±1 | |||||
| Atuador humano | Modelo | CS14 CS17 | |||||
| Tensão de bloqueio eletromagnético | V | AC220、DC220、DC110 | |||||
• Isoladores: Sem rachaduras, danos ou sujeira.
• Contatos: Superfície limpa e prateada intacta.
• Fixadores: Todos os parafusos apertados.
• Mecanismo: Rotação suave; lubrificar as peças móveis.
• Verticalidade do isolador: Ajuste com calços (máx. 3mm por local).
• Sincronização trifásica: ajuste o braço da manivela e as hastes de articulação.
• Pressão de contato: Garanta inserção e pressão adequadas.
• Operar somente em SEM CARGA; confirme se o disjuntor está aberto.
• Operação manual: Utilize manopla de operação; evite força excessiva.
• Operação motorizada: Utilize controle local/remoto; posição do monitor.
• Intertravamento: Não force a operação se estiver travado.
• Revisão periódica: A cada 1–2 anos.
• Limpar isoladores e contatos; aplique vaselina industrial.
• Lubrifique rolamentos e peças de transmissão.
• Verifique se há parafusos soltos, contatos desgastados e danos no isolador.
• Após curto-circuito: Inspecione imediatamente.
• Não é possível operar: Verifique o intertravamento, a ligação emperrada ou a falha do motor.
• Fases assíncronas: Ajuste das hastes de ligação cruzada.
• Superaquecimento dos contatos: Limpar e reapertar; verifique o banho de prata.
R: A principal diferença é a capacidade de carga de corrente nominal. O 1250A é adequado para carga média de 110kV subestações, enquanto o 2000A é adequado para circuitos de entrada e saída de transformadores principais de alta corrente. O estrutura, classe de isolamento e dimensões de instalação são basicamente as mesmas.
R: Sim. Estão disponíveis produtos antipoluição (tipo W), com distância de fuga de 31,5 mm/kV. Eles usam isoladores de porcelana antipoluição ou isoladores compostos e são resistentes à névoa salina e à corrosão por poeira.
R: Podemos fornecer soluções de seleção, desenhos de instalação, orientação de comissionamento no local e reparo gratuito serviços durante o período de garantia. Os modelos padrão são entregues rapidamente para atender aos requisitos de energia projetos de grade.
