Zhejiang Usune Electric Co., Ltd. é uma fábrica profissional que integra P&D, design, produção e vendas. Seu principal os produtos incluem disjuntores a vácuo de alta tensão internos e externos de 12kV ~ 245kV, disjuntores SF6, carga interruptores e vários interruptores de desconexão. É um fornecedor profissional confiável para projetos de engenharia de energia, tanto nacional e internacionalmente.
A chave seccionadora Usune Gw4 foi projetada especificamente para sistemas de energia trifásicos CA 50 Hz/60 Hz. Seu principal A função é conectar ou desconectar circuitos de alta tensão sob condições energizadas e sem carga e fornecer folga de isolamento elétrico para manutenção de barramentos, disjuntores, transformadores e outros equipamentos de alta tensão equipamento.
-GB 1985-2004: Chaves seccionadoras de alta tensão CA e chaves de aterramento
-IEC 62271-102: Equipamento de manobra e controle de alta tensão
-GB/T 11022: Especificações gerais para equipamentos de manobra e controle de alta tensão

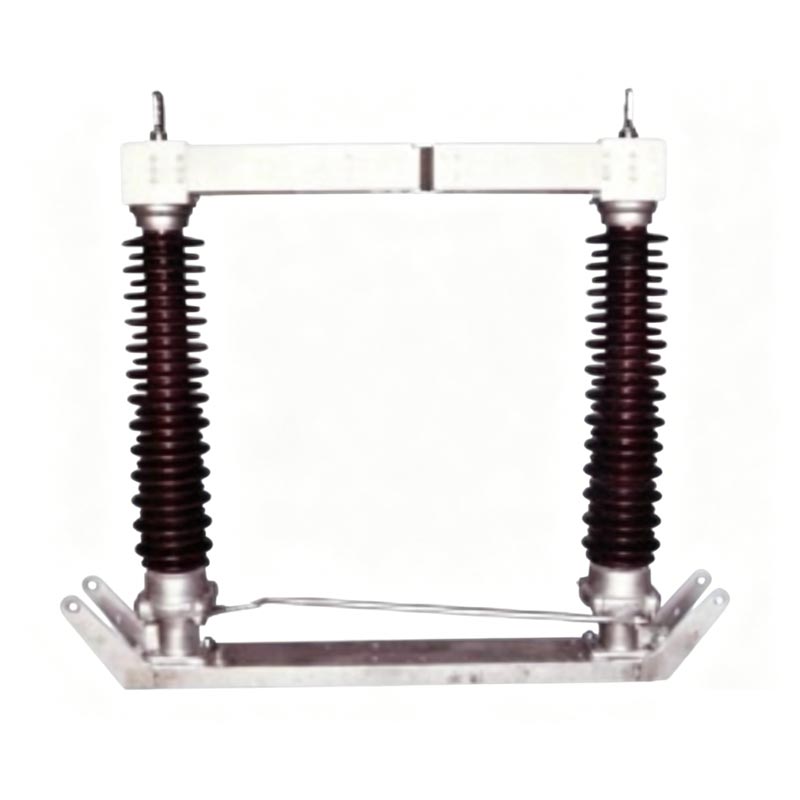

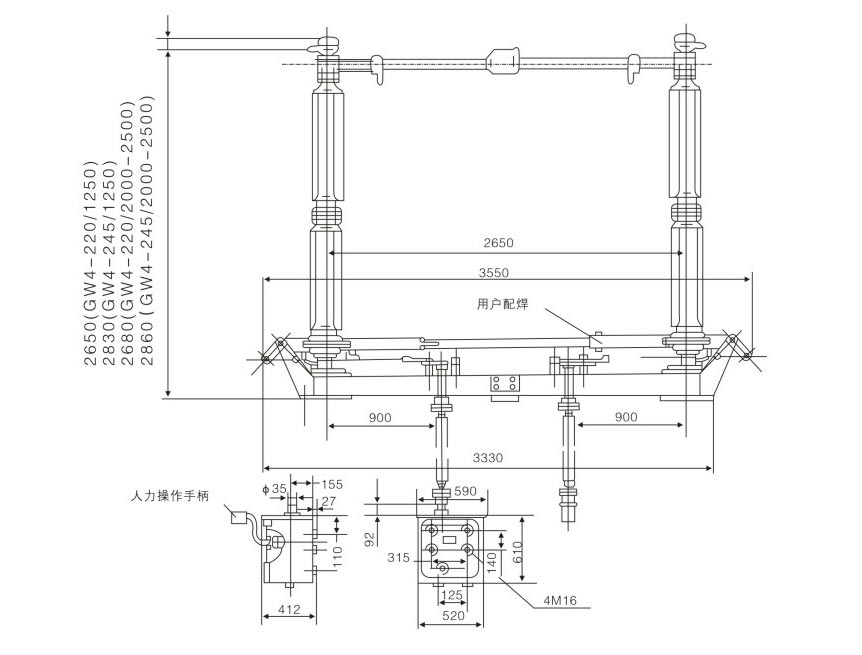

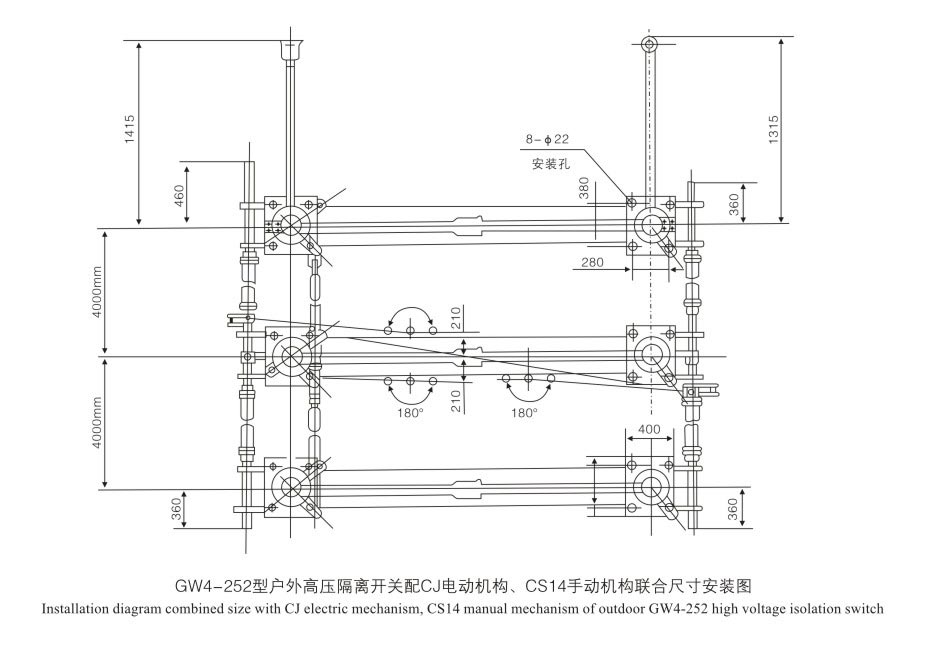

Série GW4: Isolador de poste duplo, rotação horizontal, tipo interrompido
1. Estrutura de isolador de poste duplo, dois isoladores de poste por fase giram horizontalmente 90° de forma síncrona.
2. Os contatos principais são contatos de cobre banhados a prata com quebra central, baixa resistência de contato e boa condutividade.
3. A base é feita de aço galvanizado por imersão a quente, com rolamentos selados, resistentes à corrosão e duráveis.
4. A chave seccionadora GW4 pode ser equipada com chaves de aterramento unilateral ou dupla face, com mecânica
intertravamento para garantir a segurança operacional.
5. Operating mechanism can be manual (CS14G, CS17G) or electric (CJ6B, CJ11, XCJ-I).

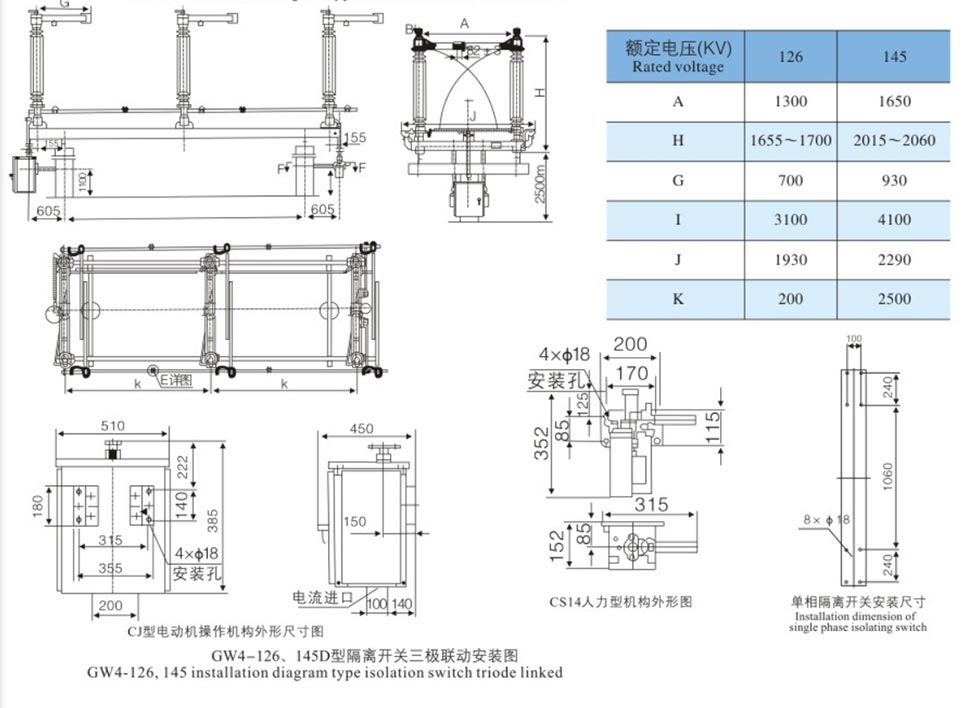

| Parâmetro | Especificação |
| Tensão nominal | 126kV (sistema 110kV) |
| Frequência nominal | 50 Hz |
| Corrente nominal | 630A, 1250A, 1600A, 2000A, 2500A |
| Corrente suportável nominal de curta duração (1s) | 31,5kA, 40kA, 50kA |
| Corrente suportável de pico nominal | 80kA, 100kA, 125kA |
| Tensão suportável CA seca de 1 minuto | - À terra: 140kV - Intervalo transversal: 160kV |
| Temperatura de operação | -40°C a +40°C |
| Altitude | ≤ 2.000m |

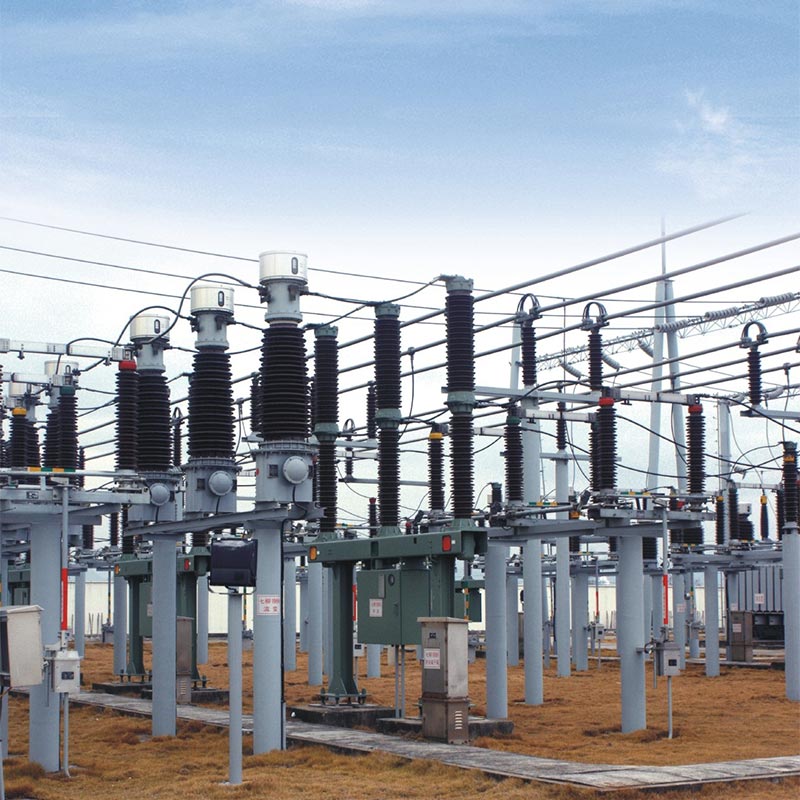

Um projeto de subestação de energia eólica de 110kV...
Este projeto está localizado em uma região norte com diferenças significativas de temperatura, exigindo equipamentos de alta confiabilidade e resistência ao frio. O projeto selecionou múltiplas Chaves Seccionadoras Usune GW4, equipadas com mecanismos e interruptores de aterramento de dupla face. Durante muitos anos desde o comissionamento, o equipamento funcionou de forma estável, com ações mecânicas confiáveis e excelente resistência à corrosão, garantindo efetivamente a segurança da manutenção da subestação e eficiência de operação diária, recebendo muitos elogios do usuário.

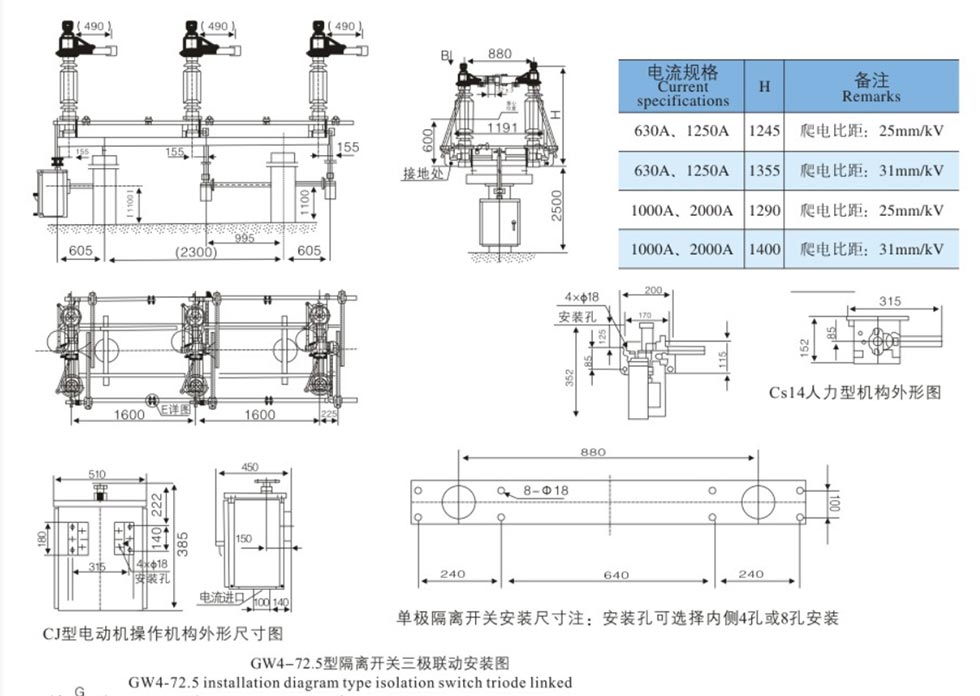

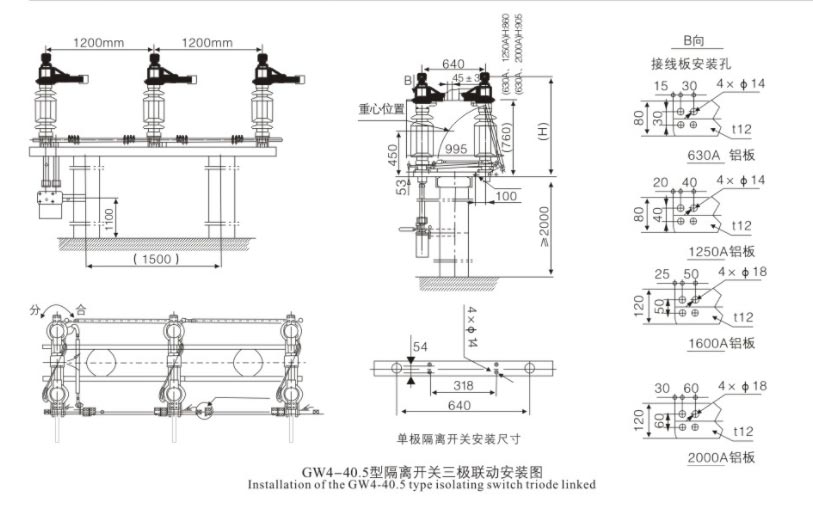

| Item | Unidade | Parâmetros | |||||
| Tensão nominal | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nível de isolamento nominal | Tensão suportável de frequência de energia de 1min (valor efetivo) | No chão | kV | 95 | 160 | 230 | 275 |
| Fratura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Corrente nominal suportável ao impulso atmosférico (pico) | No chão | kV | 185 | 350 | 550 | 650 | |
| Fratura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frequência nominal | Hz | 50/60 | |||||
| Corrente nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Corrente suportável nominal de curta duração | ka | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Corrente suportável de pico nominal | ka | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Duração nominal de curto-circuito | Faca/Espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Carga terminal mecânica nominal | Horizontais e verticais | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Força vertical | N | 1000 | 1000 | 1000 | 1000 | ||
| Distância de fuga | milímetros | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Vida mecânica | Tempos | 5000 | 5000 | 1000 | 5000 | ||
| Atuador motorizado | Modelo | CJ | CJ | CJ | CJ | ||
| Tensão do motor | V | AC380、AC220、DC220、DC110 | |||||
| Circuito de controle de tensão | V | AC380、AC220、DC220、DC110 | |||||
| Pontos, horário de fechamento | s | 7±1 | |||||
|
Atuador humano |
Modelo | CS14 CS17 | |||||
| Tensão de bloqueio eletromagnético | V | AC220、DC220、DC110 | |||||
• Isoladores: Sem rachaduras, danos ou sujeira.
• Contatos: Superfície limpa e prateada intacta.
• Fixadores: Todos os parafusos apertados.
• Mecanismo: Rotação suave; lubrificar as peças móveis.
• Verticalidade do isolador: Ajuste com calços (máx. 3mm por local).
• Sincronização trifásica: ajuste o braço da manivela e as hastes de articulação.
• Pressão de contato: Garanta inserção e pressão adequadas.
• Operar somente em SEM CARGA; confirme se o disjuntor está aberto.
• Operação manual: Utilize manopla de operação; evite força excessiva.
• Operação motorizada: Utilize controle local/remoto; posição do monitor.
• Intertravamento: Não force a operação se estiver travado.
• Revisão periódica: A cada 1–2 anos.
• Limpar isoladores e contatos; aplique vaselina industrial.
• Lubrifique rolamentos e peças de transmissão.
• Verifique se há parafusos soltos, contatos desgastados e danos no isolador.
• Após curto-circuito: Inspecione imediatamente.
• Não é possível operar: Verifique o intertravamento, a ligação emperrada ou a falha do motor.
• Fases assíncronas: Ajuste das hastes de ligação cruzada.
• Superaquecimento dos contatos: Limpar e reapertar; verifique o banho de prata.
R: Não. A chave seccionadora GW4 é adequada apenas para isolamento e comutação somente sob tensão, sem carga condições. Não possui capacidade de extinção de arco e é estritamente proibido operar sob carga. Isso deve ser usado em conjunto com um disjuntor.
A: O intertravamento mecânico impõe uma sequência operacional segura: interruptor principal aberto → interruptor de aterramento fechado; interruptor de aterramento aberto → interruptor principal fechado, evitando mau funcionamento e garantindo a segurança da manutenção pessoal.
R: O tipo padrão é adequado para ambientes com altitude de ≤2.000 m e temperatura de -40 ℃ a + 40 ℃, que pode atender às necessidades da maioria das subestações externas; para áreas especiais de alta altitude ou altamente poluídas, isolamento reforçado e soluções anticorrosivas podem ser personalizadas.
