Seccionador de alta tensão

Os seccionadores de alta tensão das séries Usune GW8 e GW13 para sistemas de aterramento neutro de transformadores são de alta tensão externa equipamento elétrico projetado especificamente para sistemas de aterramento de ponto neutro de transformadores. Adequado para 50 Hz/60 Hz CA sistemas, eles estão disponíveis em especificações de tensão de 40,5 kV, 72 kV e 110 kV. Sua principal função é alternar com segurança o estado de conexão do ponto neutro do transformador sob condições sem carga, atendendo aos requisitos de segurança para energia comutação do modo de operação do sistema e manutenção do equipamento.

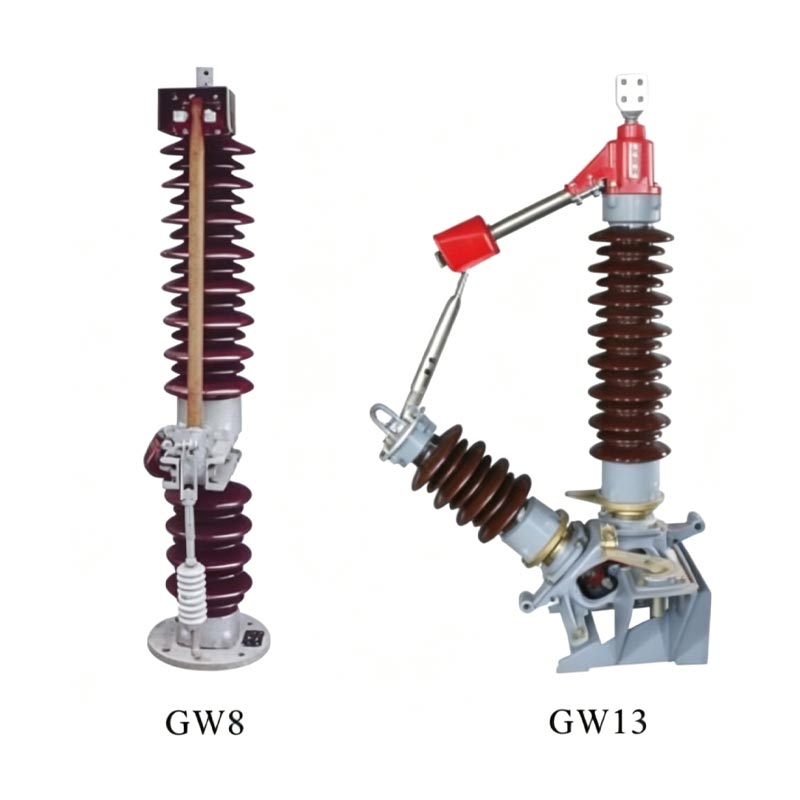

Modelos de produtos e mecanismos operacionais

1. Série GW8: Pode ser equipada com um mecanismo de operação elétrico tipo CJ ou um mecanismo de operação manual tipo CS8, adequado para cenários de aterramento de ponto neutro em subestações convencionais.

2. Série GW13: Pode ser equipada com um mecanismo de operação elétrico tipo CJ ou um mecanismo de operação manual tipo CS14 mecanismo, oferecendo operação mais flexível e maior confiabilidade.

Estrutura do Produto

As seccionadoras de alta tensão das séries GW8 e GW13 para sistemas de aterramento neutro de transformadores adotam um conector unipolar estrutura, composta principalmente por um corpo de pólo e um mecanismo de operação.

1. Corpo do Pólo

Inclui uma base, post-isolador, braço condutor, contatos, etc. O post-isolador fornece eletricidade confiável isolamento, o braço condutor e os contatos formam o circuito condutor principal e a base garante estabilidade instalação.

2. Mecanismo Operacional

Faz com que o braço condutor gire através de uma ligação, realizando a ação de abertura e fechamento do seccionador mudar. O posicionamento preciso e a operação estável garantem uma desconexão clara e confiável após a abertura.

Características e vantagens do produto

1. Alto desempenho de segurança

Utiliza materiais de isolamento de alta qualidade e design de contato de precisão, com excelente resistência de isolamento e desempenho de extinção de arco, garantindo comutação segura sem carga.

2. Operação flexível

Suporta modos de operação elétrica e manual, adaptando-se ao controle automático e à operação manual no local necessidades de diferentes cenários.

3. Forte adaptabilidade ambiental

Projetado especificamente para uso externo, resistente a altas e baixas temperaturas, umidade, corrosão e poluição, adequado para vários ambientes externos agressivos.

4. Operação estável e confiável

A seleção rigorosa de materiais e o controle de processos, juntamente com um sistema abrangente de gestão de qualidade, resultam em um baixa taxa de falhas e operação estável a longo prazo.

5. Estrutura simples e manutenção conveniente

Estrutura compacta, fácil instalação e manutenção, reduzindo efetivamente a operação e manutenção subsequentes custos.

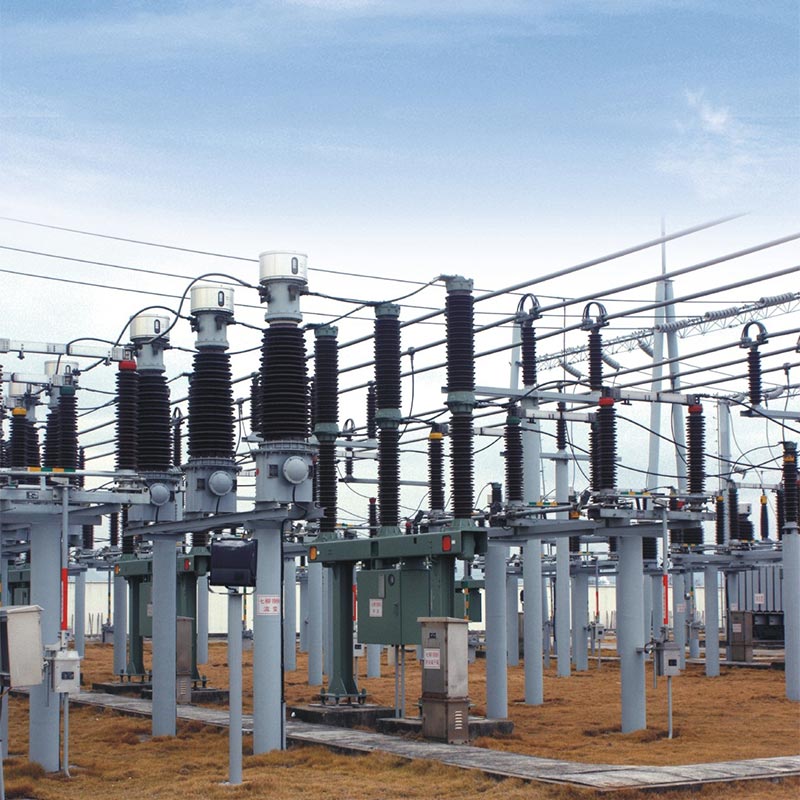

Caso de aplicação

Caso 1: Subestação Urbana de 220kV no Leste da China

Uma subestação central urbana de 220kV no leste da China usa o seccionador de alta tensão Usune GW8-110kV para transformador Sistema de Aterramento Neutro para seu transformador principal. Esta subestação é responsável pelo fornecimento de energia para a cidade centro, exigindo altíssima confiabilidade e segurança dos equipamentos. Desde o seu comissionamento em 2022, o equipamento concluiu com sucesso milhares de operações de comutação de ponto neutro. Durante a manutenção anual e a rede ajustes do modo de operação, sua operação flexível e desempenho de contato confiável garantiram efetivamente o segurança pessoal do pessoal de manutenção e operação estável da rede elétrica.

Estudo de caso 2: Subestação do Parque Eólico Noroeste

Uma grande subestação de parque eólico no noroeste da China selecionou as seccionadoras de alta tensão Usune GW13-72kV para o sistema de aterramento neutro do transformador. A região possui condições naturais adversas, com grandes diferenças de temperatura, ventos fortes e tempestades de areia e grandes altitudes. Os produtos da série GW13, com excelente adaptabilidade ao ar livre e resistência à corrosão resistência, têm operado de forma estável há mais de três anos, cooperando efetivamente com o transformador de parque eólico sistema de proteção de aterramento de ponto neutro para garantir a operação segura e estável da geração de energia eólica sistema e a ligação suave à rede de electricidade.

Principais Parâmetros Técnicos

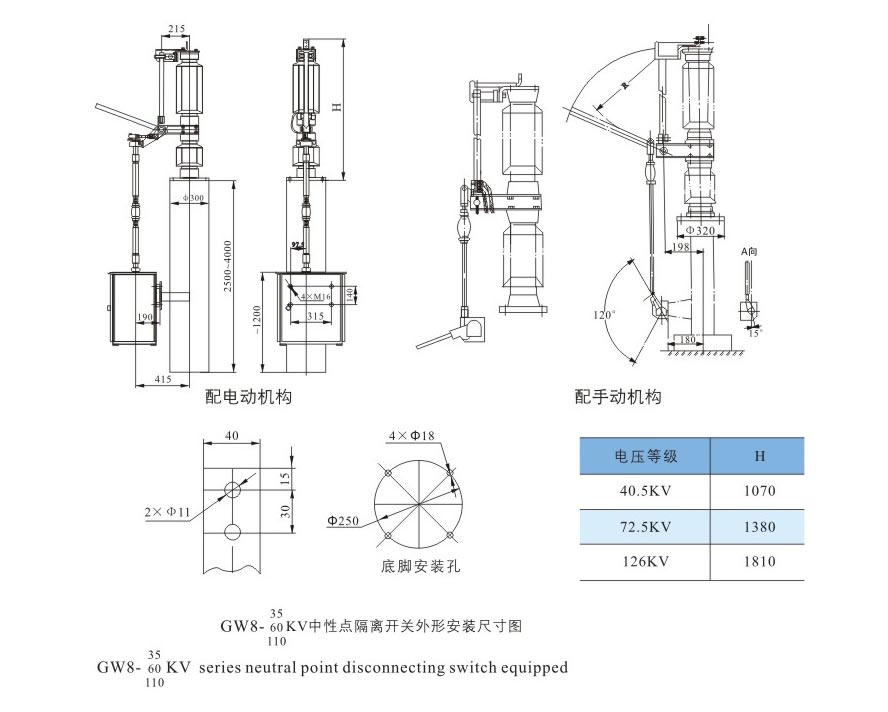

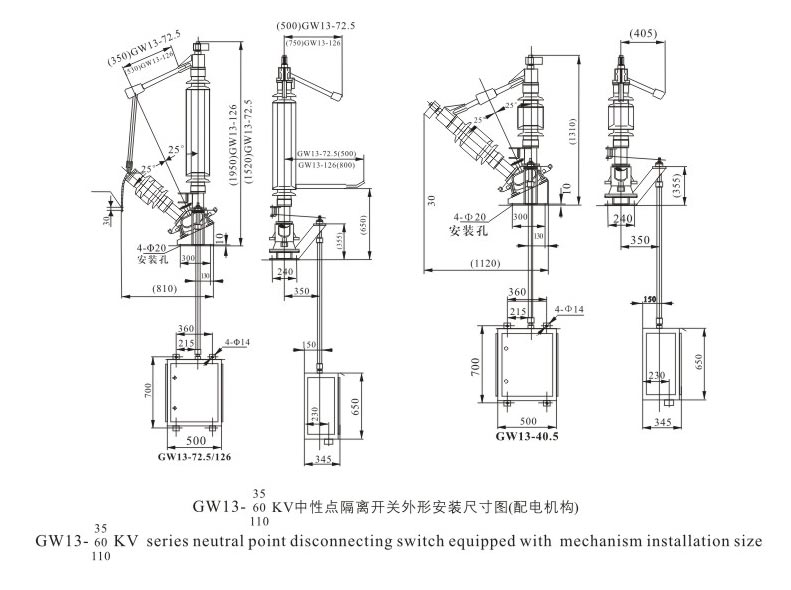

Dimensões Externas

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais são as principais diferenças entre as chaves seccionadoras de ponto neutro das séries Usune GW8 e GW13?

R: A principal diferença está no mecanismo operacional correspondente e em alguns projetos estruturais. A série GW8 é equipado com mecanismo elétrico tipo CJ ou mecanismo manual tipo CS8; a série GW13 está equipada com um Mecanismo elétrico tipo CJ ou mecanismo manual tipo CS14. Estruturalmente, possui um contato rotativo otimizado design, oferecendo recursos aprimorados de autolimpeza e melhor adequação para ambientes externos agressivos.

Q2: As chaves seccionadoras de aterramento neutro Usune podem ser usadas em áreas de alta altitude e alta temperatura?

R: Sim. Esta série foi projetada especificamente para uso externo, com forte adaptabilidade ambiental. Ele pode operar normalmente em altitudes ≤1000m (altitudes mais altas podem ser personalizadas) e em temperaturas que variam de -40℃ a +40℃. Isso possui excelente resistência à umidade, resistência à poluição e resistência à corrosão. Anti-corrosão especial e tratamentos antigelo podem ser fornecidos de acordo com as necessidades do usuário.

Conclusão

Os transformadores das séries Usune GW8 e GW13 (desconexão de alta tensão para sistema de aterramento neutro do transformador) são produtos de alta qualidade que integram tecnologia avançada, qualidade confiável e excelente desempenho. Como um fabricante e fornecedor profissional na China, Usune sempre segue os princípios de qualidade em primeiro lugar e cliente em primeiro lugar, fornecendo soluções seguras, confiáveis e eficientes de equipamentos elétricos de alta tensão para clientes do sistema de energia. Entre eles, os produtos de chave seccionadora de aterramento de ponto neutro ganharam ampla distribuição reconhecimento e confiança dos clientes da indústria de energia devido à sua rica experiência em aplicações práticas e serviço pós-venda abrangente.
