Isolador do interruptor de desconexão 110kv 126kv

Zhejiang Usune Electric Co., Ltd. é uma empresa elétrica profissional de alta tensão dedicada ao design, pesquisa e desenvolvimento, produção fabril e vendas globais de equipamentos de alta tensão internos e externos de 12kV a 245kV. É Os principais produtos incluem disjuntores a vácuo, disjuntores SF6, chaves seccionadoras, chaves de carga e o GW4 Isolador de chave seccionadora série 110kv 126kv. A empresa utiliza equipamentos de produção avançados, testes rigorosos processos, seleção padronizada de materiais, artesanato requintado e um sistema abrangente de gestão de qualidade para estabelecer uma base sólida para a qualidade do produto.

Visão geral do produto

A chave seccionadora externa de alta tensão da série Usune GW4 é uma peça central do equipamento em potência de 110kV e 126kV sistemas. É usado principalmente para comutação de circuitos em condições sem carga, proporcionando folga de isolamento visível para manutenção do equipamento e garantia da segurança do operador. O desempenho elétrico e mecânico do 110kv 126kv O isolador do interruptor de desconexão é totalmente compatível com os padrões nacionais GB1985 "Interruptores de desconexão de alta tensão CA e Chaves de aterramento", DL486 "Condições técnicas para pedido da chave seccionadora de alta tensão CA" e IEC internacional padrões.

Características estruturais:

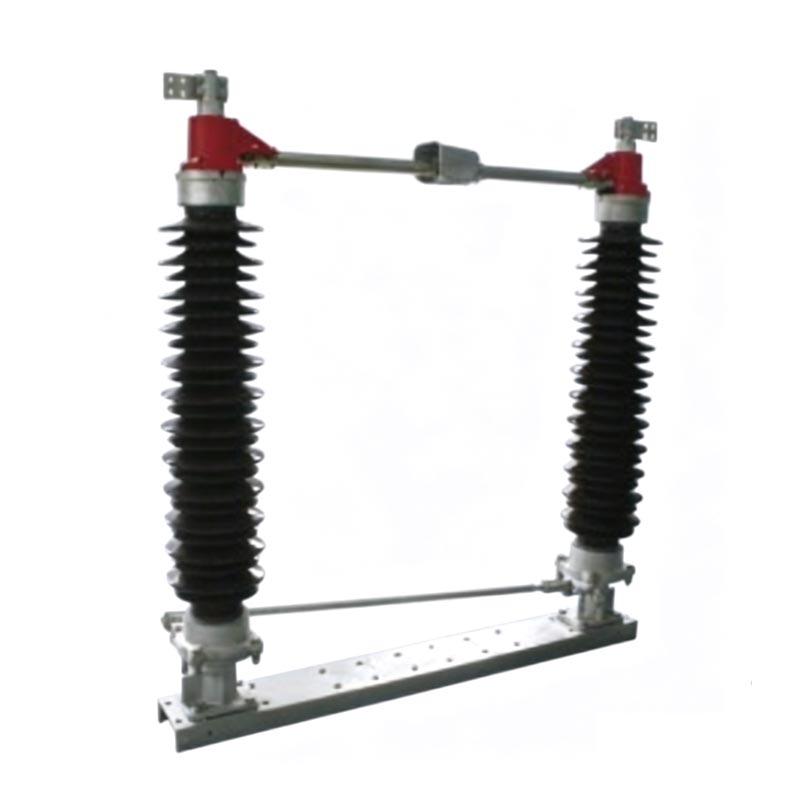

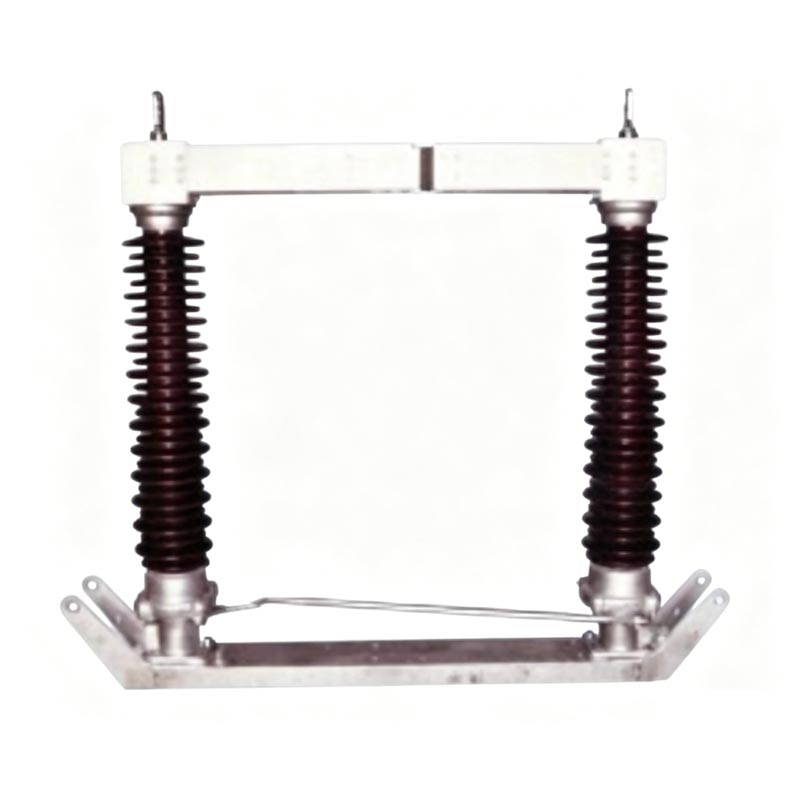

1. Tipo de estrutura: Estrutura unipolar de coluna dupla; os três pólos são conectados mecanicamente através de um eixo para operação síncrona.
2. Componentes principais: Composto por uma base robusta, pilares de porcelana de alto isolamento e um sistema condutor de precisão.
3. Mecanismo de Operação: Cada pólo contém dois pilares cerâmicos montados em rolamentos. O interruptor condutor é dividido em duas metades, que giram horizontalmente 91° através de um mecanismo de reticulação para obter abertura síncrona e fechando na mesma direção.
4. Ponto de Contato: Localizado entre os dois pilares cerâmicos, garantindo contato estável e baixíssima resistência.

Vantagens Técnicas:

1. Compatível e confiável: Totalmente compatível com os padrões nacionais e IEC, oferecendo desempenho estável e um longo vida útil.
2. Excelente isolamento: pilares cerâmicos de alta qualidade fornecem alta resistência de isolamento e excelente antipoluição e desempenho anti-flashover.
3. Operação suave: O mecanismo de ligação de precisão garante uma operação flexível e suave com desgaste mecânico mínimo.
4. Instalação e manutenção convenientes: Estrutura compacta e razoável, fácil instalação no local e mínimo manutenção.
5. Forte adaptabilidade ambiental: Adequado para vários climas externos, incluindo alta altitude, poluído e zonas costeiras.

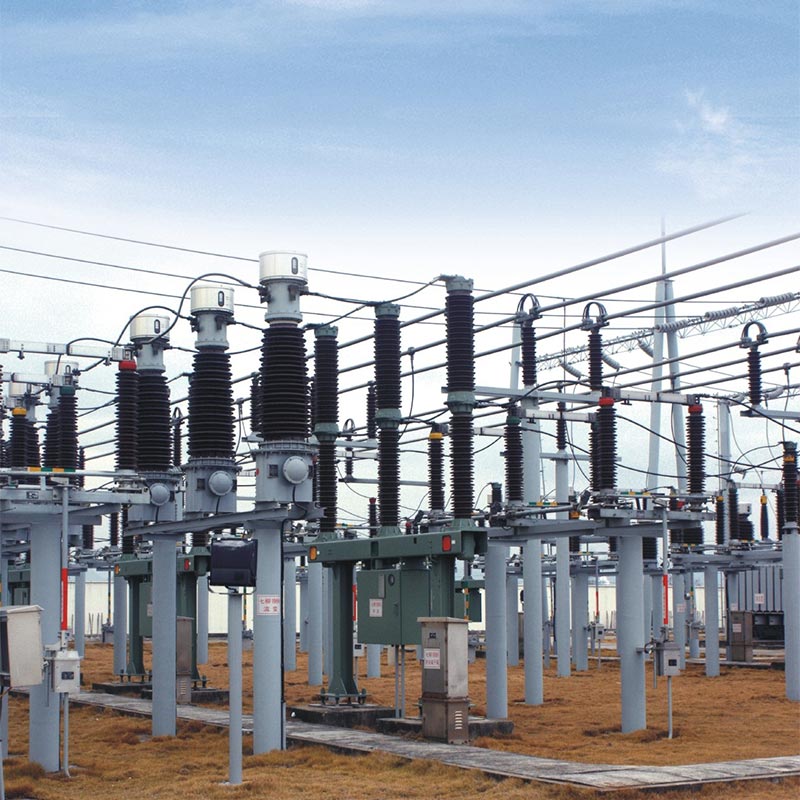

Caso de aplicação do mundo real

1. Nome do Projeto: Projeto de Atualização de Subestação Urbana de 110kV no Leste da China
2. Localização: Província de Zhejiang, China
3. Tempo: 2024-2025
4. Detalhes: A Usune forneceu 36 chaves seccionadoras GW4-126kV para este importante projeto de atualização da rede elétrica urbana para melhorar a confiabilidade do fornecimento de energia de uma área comercial e residencial de 20 quilômetros quadrados.
5. Desempenho operacional: A instalação e o comissionamento foram concluídos com sucesso em 45 dias. Estável a operação foi alcançada sob carga de pico de verão (1,2 vezes a corrente nominal) em 2025, sem superaquecimento ou mau contato questões. Zero defeitos foram encontrados em inspeções anuais de isolamento e mecânicas. A carga de trabalho de manutenção foi reduzida em 40% em relação aos switches antigos, melhorando significativamente a segurança na manutenção da subestação.
6. Feedback do cliente: "As chaves seccionadoras Usune melhoraram significativamente a segurança e a eficiência da subestação operação. Sua qualidade e estabilidade são excelentes. Continuaremos a escolher a Usune como nosso fornecedor preferencial."

Principais Parâmetros Técnicos

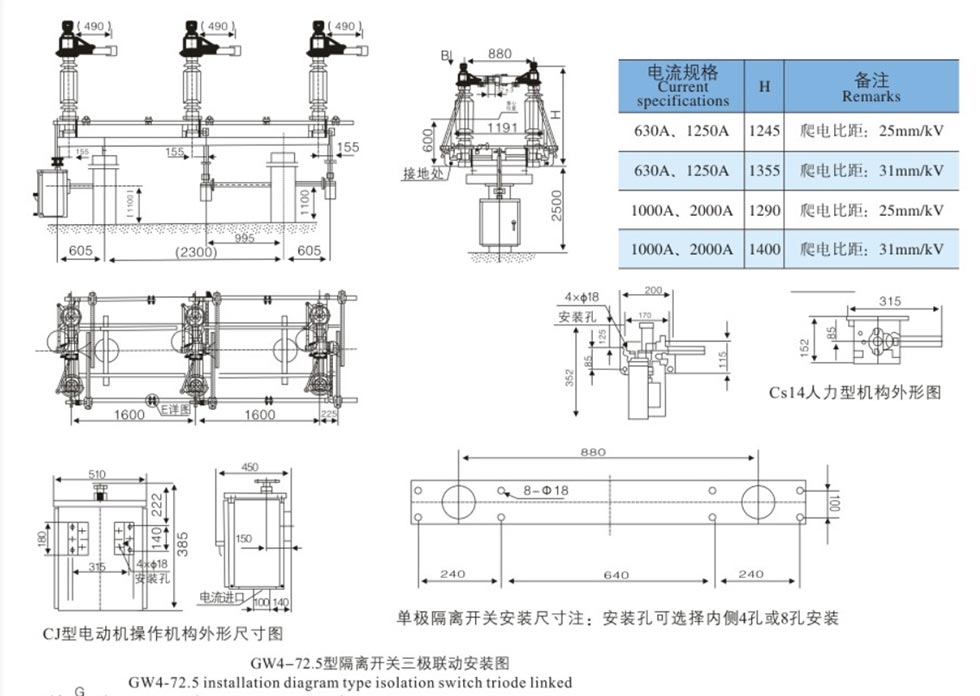

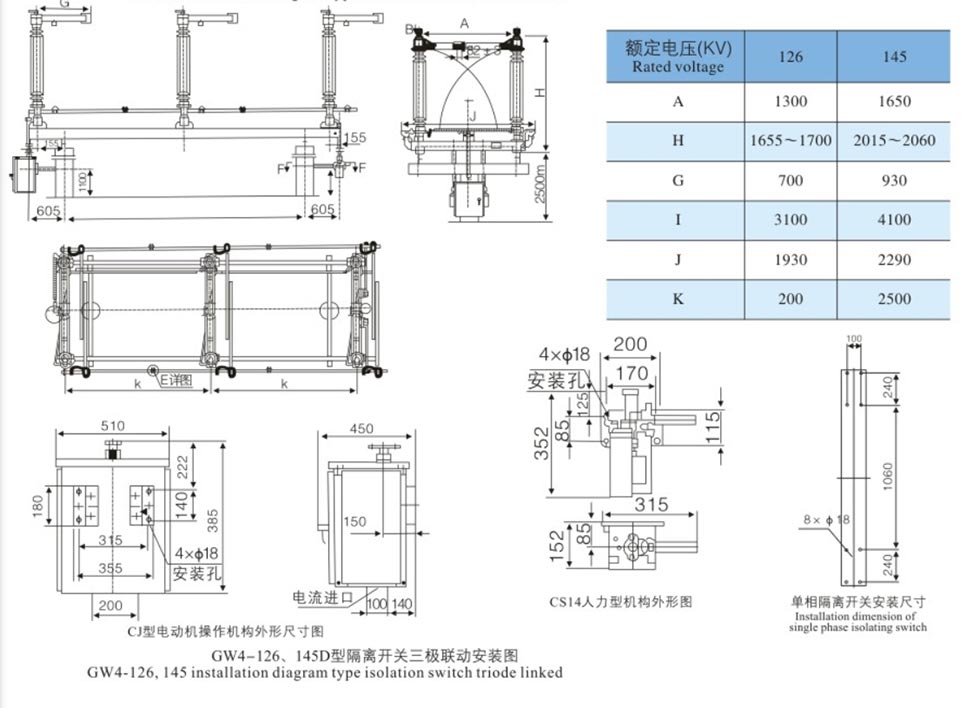

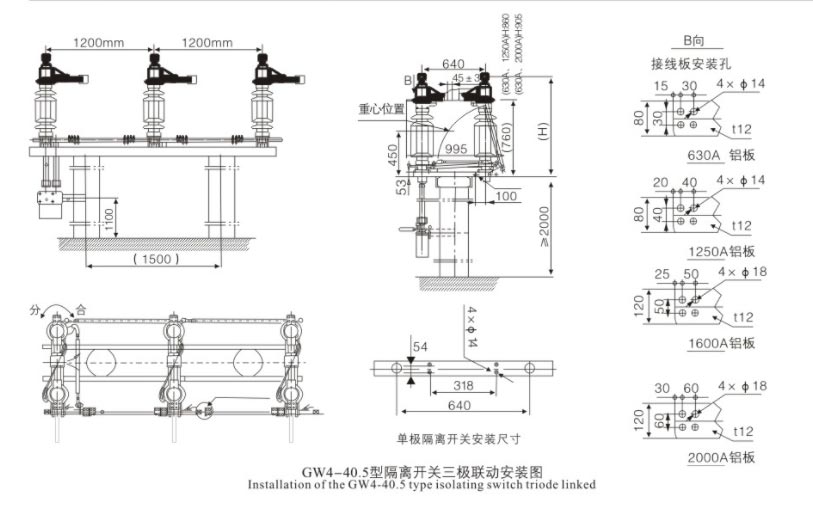

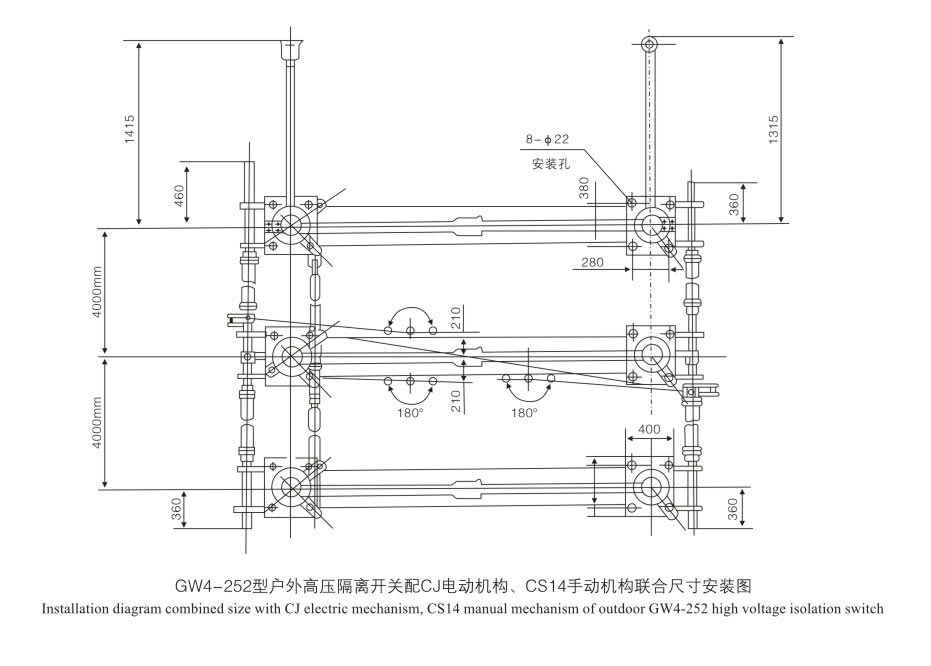

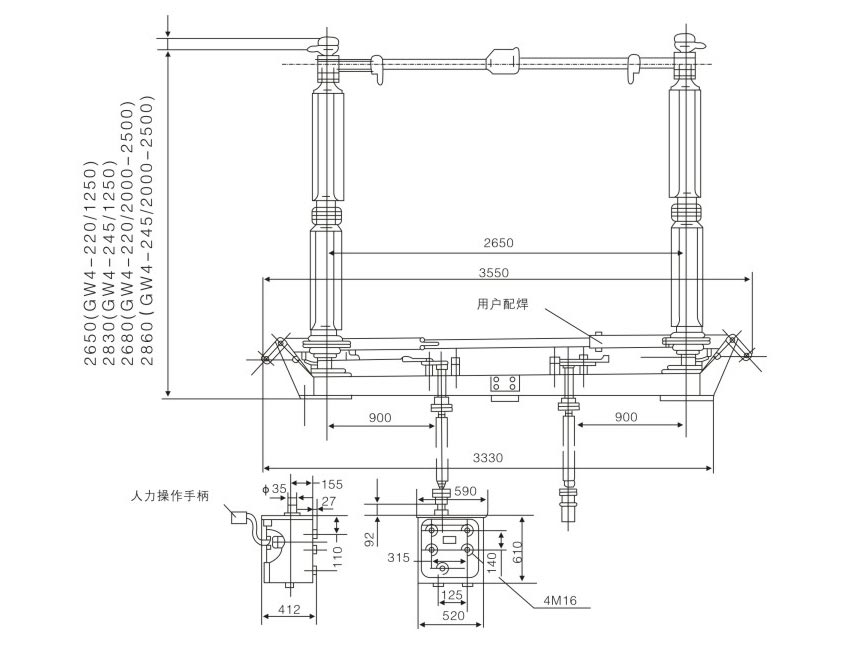

Dimensões Externas

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: O isolador da chave seccionadora de 110kV 126kV da série GW4 pode interromper a corrente de carga ou a corrente de curto-circuito?

R: Não. Os isoladores de chave seccionadora de 110kv 126kv são projetados apenas para comutação de circuitos em condições sem carga com tensão. Eles devem ser usados ​​em conjunto com disjuntores. Antes da operação, o circuito deve ser desconectado usando o disjuntor para garantir a desenergização antes de operar a chave seccionadora.

Q2: Para quais condições ambientais este produto é adequado?

R: Pode operar de forma estável nos seguintes ambientes: temperatura ambiente -30°C a +40°C; altitude ≤2000m (maior modelos de altitude podem ser personalizados mediante solicitação); nível de poluição de poluição geral a moderada a pesada (estão disponíveis modelos resistentes à poluição); velocidade do vento ≤35m/s; intensidade sísmica ≤8 graus.

Conclusão

Como fabricante profissional de equipamentos elétricos de alta tensão, a série GW4 110kv 126kv da Usune Electric Os isoladores do interruptor de desconexão combinam design avançado, materiais de alta qualidade e fabricação de precisão, tornando-os a escolha ideal para usinas de energia, subestações e grandes instalações industriais. Eles fornecem segurança, proteção de isolamento elétrico confiável e duradoura. Baseado em um sistema de qualidade abrangente e campo maduro desempenho, a Usune está comprometida em apoiar vários projetos críticos de infraestrutura de energia em todo o mundo.
