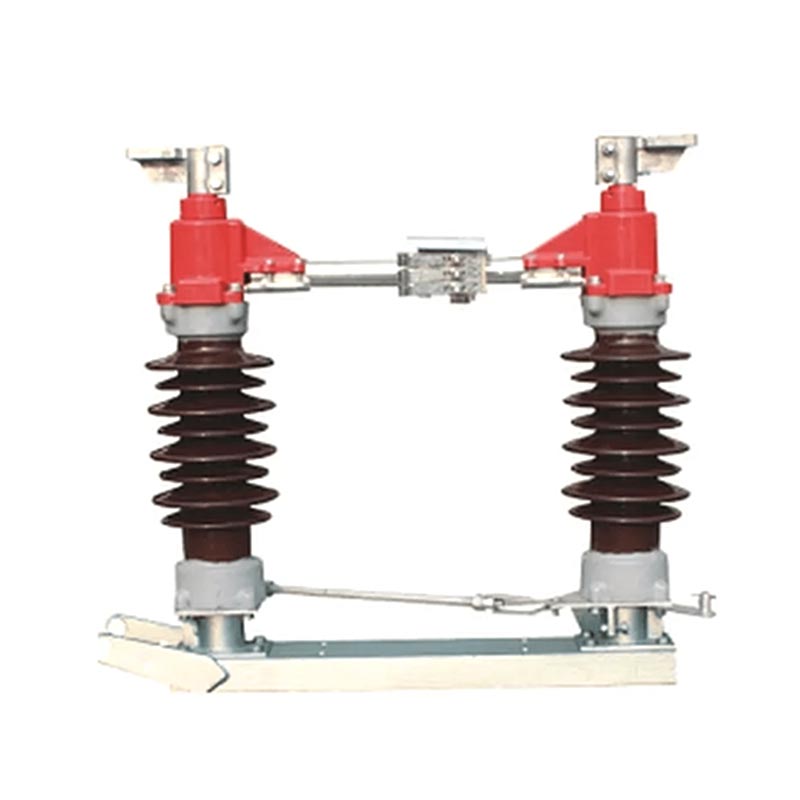

A chave seccionadora de subestação externa da série Usune GW4 é um produto principal desenvolvido de forma independente e fabricado pela Usune. É adequado para circuitos CA com frequência nominal de 50 Hz e tensão nominal de 35 kV a 170kV. Usado principalmente para abertura e fechamento de circuitos em condições sem carga, é um dispositivo de segurança indispensável componente em sistemas de transmissão e distribuição de energia. Também pode servir como unidade básica para produtos derivados na mesma série, oferecendo forte capacidade de expansão para atender às diversas necessidades do projeto.

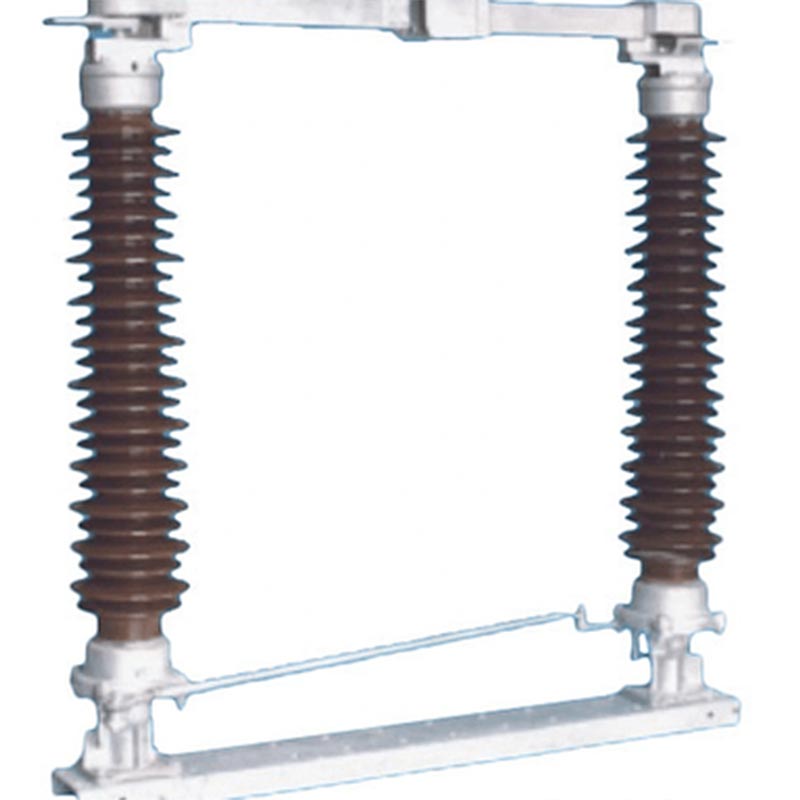

A chave seccionadora de subestação externa adota uma estrutura de comutação rotativa horizontal, apresentando estabilidade desempenho mecânico, alto nível de isolamento, forte resistência à poluição e instalação conveniente e manutenção. Ele isola efetivamente as fontes de alimentação, garante a segurança da manutenção de equipamentos elétricos e completa operações de comutação sem carga, tornando-o adequado para vários ambientes externos agressivos, como alta altitude, baixa temperatura e poluição pesada.
1. Isolamento de energia: Desliga efetivamente o equipamento da rede elétrica, garantindo a segurança da manutenção
pessoal e equipamentos;
2. Capacidade de carga de longo prazo: pode transportar de forma estável a corrente de carga nominal por longos períodos, garantindo energia contínua
abastecimento;
3. Comutação sem carga: Conclui a comutação sem carga de linhas e transformadores descarregados, bem como comutação de barramentos
operações, atendendo às necessidades de ajuste flexível da rede elétrica;
4. Proteção de aterramento: pode ser configurado com um interruptor de aterramento conforme necessário para obter um aterramento confiável do circuito,
aumentando ainda mais a segurança operacional.
Para garantir a qualidade do produto e a segurança operacional, a série Usune GW4 segue rigorosamente as normas internacionais padrões oficiais, incluindo IEC 62271-102 "Chaves de desconexão CA de alta tensão e chaves de aterramento" e IEC 60694 "Condições técnicas gerais para equipamentos de manobra e controle de alta tensão". A fábrica implementa um rigoroso processo de inspeção de qualidade. Cada produto passa por testes abrangentes de desempenho antes de sair do mercado. fábrica para garantir que todos os parâmetros atendam aos requisitos padrão.
Parâmetros técnicos do produtoA série Usune GW4 inclui vários modelos, como GW4(A)-35(D)(W), GW4(A)-126(D)(W), e GW4(A)-170(D)(W), com correntes nominais variando de 630A a 2500A, adequadas para diferentes níveis de tensão e carga cenários. Os principais parâmetros técnicos (indicadores-chave) são os seguintes:
| Série de modelos | Tensão nominal (kV) | Corrente nominal (A) | Corrente suportável nominal de curta duração (kA/s) | Tensão suportável ao impulso do raio (kV) | Resistência do Circuito Principal (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Além disso, os produtos são equipados com mecanismos de operação manual CS11, CS17D e CS14G e mecanismos elétricos CJ2 mecanismos operacionais. As configurações das chaves auxiliares são otimizadas de acordo com o tipo de mecanismo para garantir operação flexível e confiável.
Design com vedação dupla, o conjunto do eixo é suportado por dois rolamentos de esferas radiais, evitando efetivamente o entrada de umidade, poeira e gases nocivos.
O contato intermediário utiliza um dedo de contato de ação automática, eliminando a necessidade de mola. Depende de si mesmo elasticidade para fixar o contato, garantindo contato estável e reduzindo custos de manutenção.
O circuito condutor principal e a chave de aterramento são equipados com mecanismo de intertravamento, garantindo que o a chave de aterramento não pode fechar quando o circuito principal está fechado e vice-versa, evitando operação incorreta.
A conexão flexível dentro da base de saída é firmemente fixada à haste condutora e à placa terminal. Sem óleo rolamentos autolubrificantes garantem rotação suave e prolongam a vida útil.
Usune possui uma equipe profissional de P&D com muitos anos de experiência em projetos de equipamentos elétricos de alta tensão. O A estrutura de componentes condutores da série GW4 obteve uma patente nacional de modelo de utilidade. O dedo de contato usa um novo material com alta resistência, alta condutividade e alta elasticidade, evitando problemas como corrosão de molas, diminuição da força de fixação devido ao recozimento térmico e aumento da resistência de contato.
A série GW4 está no mercado há muitos anos, com tecnologia de produção madura e desempenho estável. Os componentes rotativos apresentam um design livre de manutenção e as peças de transmissão utilizam pinos de aço inoxidável emparelhados com buchas de náilon contendo dissulfeto de molibdênio. Componentes de aço passam por galvanização por imersão a quente para garantir suavidade operação e prevenção de ferrugem a longo prazo.
Como fabricante profissional, a Usune segue rigorosamente os padrões internacionais em seu processo de produção. O a fábrica possui um sistema abrangente de controle de qualidade, supervisionando todo o processo desde a aquisição de matéria-prima para montagem e teste do produto. Os produtos passaram por vários testes e certificações oficiais, e seus desempenho é amplamente reconhecido na indústria.
A Usune prioriza a satisfação do cliente, fornecendo consultoria abrangente de pré-venda, orientação de instalação e serviços de manutenção pós-venda. Os produtos têm longa vida útil e baixos custos de manutenção, e a fábrica fornece suporte pós-venda abrangente para atender às preocupações dos clientes.
A chave seccionadora de subestação externa da série Usune GW4 foi projetada para ambientes externos agressivos, exibindo forte adaptabilidade ambiental. As condições de operação devem atender aos seguintes requisitos: altitude não superior 2.000m; temperatura ambiente -40℃ a +40℃; velocidade do vento não superior a 34m/s; intensidade sísmica não superior a 8 graus; espessura da cobertura não superior a 10 mm; ausência de poeira pesada, corrosão química, forte vibração e perigos inflamáveis/explosivos; e uma base de instalação nivelada. Se o ambiente de aplicação do usuário exceder o requisitos acima, uma solução customizada pode ser negociada com a Usune.

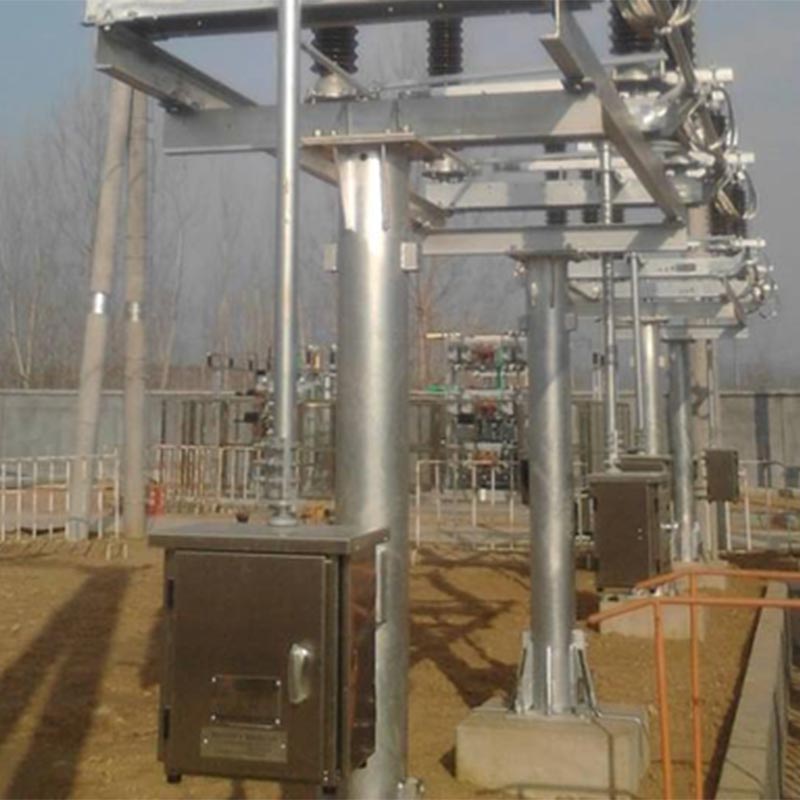

Nome do projeto: Projeto de renovação de subestação externa de 110kV no norte da China
Histórico do Projeto: Esta subestação está localizada em uma cidade do norte da China, enfrentando invernos rigorosos (mínimo temperatura -35℃) e ventos fortes frequentes. A chave seccionadora original sofria de baixa temperatura resistência, operação instável e altos custos de manutenção. Após uma comparação abrangente, a equipe do projeto selecionou a chave seccionadora de subestação externa Usune GW4-126(D)(W)/1250. Usune forneceu um produto completo serviços de orientação de suíte e instalação.
Resultados da aplicação: O produto funcionou de forma estável durante 3 anos após o comissionamento, demonstrando excelente resistência a baixas temperaturas e resistência ao vento. Suas operações de abertura e fechamento são flexíveis e confiáveis. O A função de contato de autolimpeza evita efetivamente falhas de contato causadas pelo acúmulo de poeira e neve, e o o projeto livre de manutenção reduz a carga de trabalho de manutenção diária da subestação. O proprietário do projeto altamente reconhece o desempenho e o serviço pós-venda dos produtos Usune e assinou uma cooperação de longo prazo acordo com a Usune, designando-o como fabricante designado para posteriores projetos de reforma de subestações.
A1: Primeiro, inspecione visualmente se a biela está deformada, se a junta está solta e se a a braçadeira está solta ou escorregando. Uma biela deformada precisa ser substituída; juntas soltas e braçadeiras precisam ser apertado com uma chave dinamométrica de acordo com o torque especificado no manual (consulte a Tabela 5). Se o manual O torque de operação aumenta significativamente, pode ser devido ao lubrificante seco nas peças rotativas ou ferrugem nas pino do eixo. Limpe e lubrifique as peças rotativas para garantir um funcionamento suave.
A2: O produto foi projetado para ser livre de manutenção, mas recomenda-se inspeção e manutenção regulares para garantir operação estável a longo prazo: Uma simples inspeção no local deve ser realizada a cada 2 anos; quando fora de serviço, a manutenção deve ser realizada a cada 5 anos ou a cada 2.000 operações; uma grande revisão deve ser realizada a cada 10 anos ou a cada 5.000 operações. Os principais pontos de manutenção incluem: verificar a integridade das peças mecânicas e isoladores, medindo a resistência do circuito condutor principal, verificando o aperto dos parafusos e testando o status operacional de chaves auxiliares e componentes elétricos de intertravamento.
1. Integridade do fornecimento do produto: Cada chave seccionadora e chave de aterramento da série Usune GW4 enviada vem com acessórios de instalação e mecanismo de operação solicitados pelo usuário, juntamente com certificado do produto, manual de instalação e operação e lista de acessórios para garantir instalação e uso suaves.
2. Instruções para pedido Ao fazer o pedido, especifique: modelo do produto, nome, corrente nominal, tensão nominal, se é um a chave de aterramento está configurada (aterramento simples/aterramento duplo); tipo, modelo e nome da operação mecanismo; fonte de alimentação e tensão nominal da fechadura eletromagnética (se houver); modelo e tensão de controle do mecanismo de operação elétrico (se houver). Se forem necessários documentos técnicos especiais ou acessórios de instalação, especifique ao fazer o pedido.
1. Base de toque do dedo
2. Toque de dedo
3. Placa de trava magnética
4. Parafuso
5. Contato
Figura 2 Diagrama esquemático dos pontos de contato elétrico dominantes
1. Cabeça de contato estático da faca retificada
2. Dedo de contato
3. Placa de posicionamento
4. Tubo de faca moída
Figura 3 Diagrama esquemático da posição do tubo de aterramento e da placa de posicionamento
Figura 4 Diagrama de Içamento
