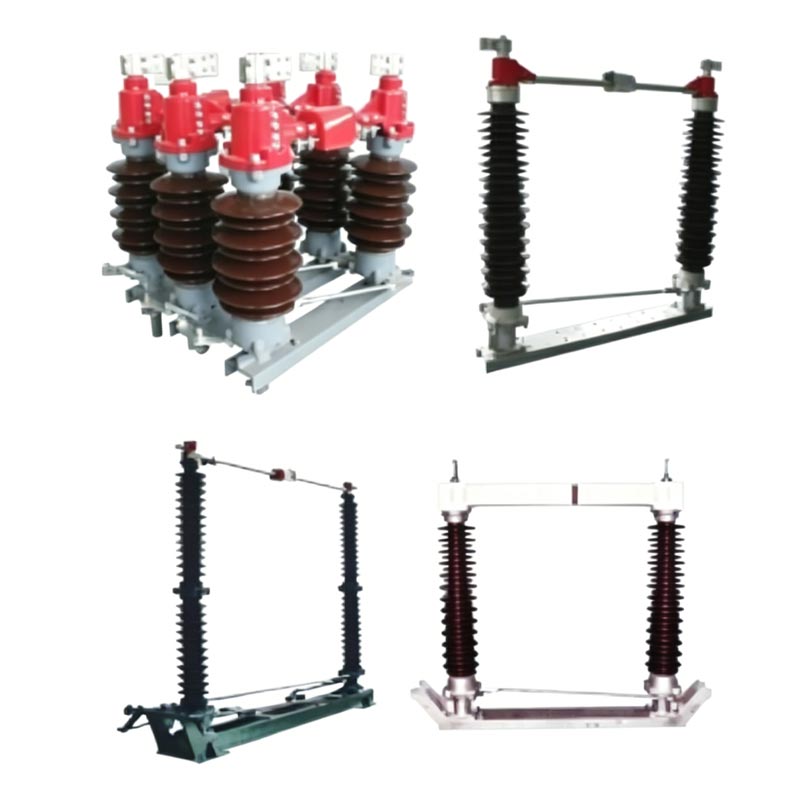

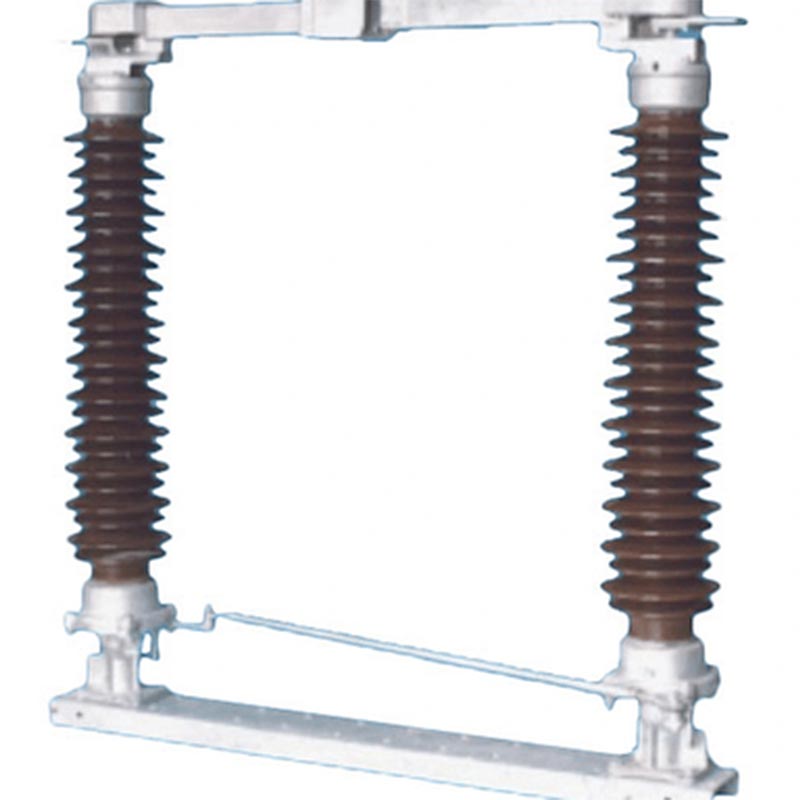

O interruptor de isolamento externo manual motorizado é um produto principal da Usune, projetado especificamente para AC externo circuitos com frequência nominal de 50 Hz e tensão nominal de 35kV ~ 170kV. É um equipamento fundamental para garantindo a operação segura e estável dos sistemas de energia e também pode servir como unidade básica para esta série de produtos derivados. Os produtos são fabricados em estrita conformidade com a norma IEC 62271-102 "AC de alta tensão chaves seccionadoras e chaves de aterramento" e IEC 60694 "Condições técnicas gerais para equipamentos de manobra de alta tensão e equipamentos de controle", garantindo experiência profissional e confiabilidade do produto.
Apresentando uma estrutura de comutação rotativa horizontal, esta chave possui altos níveis de isolamento, forte poluição resistência, desempenho mecânico estável e instalação e manutenção convenientes. Suporta manual e operação elétrica e pode ser configurado com uma chave de aterramento conforme necessário. É adaptável a ambientes externos agressivos ambientes como grandes altitudes, baixas temperaturas e poluição pesada. Como um fornecedor confiável, a Usune estritamente adere aos padrões internacionais e controla rigorosamente a qualidade do produto para fornecer aos clientes produtos de alta qualidade, interruptores de desconexão seguros e duráveis.
O interruptor de isolamento motorizado manual externo é amplamente utilizado em sistemas externos de transmissão e distribuição de energia em redes elétricas, empreendimentos industriais e de mineração, construção urbana e geração de energia de novas energias. É adequado para aplicações que exigem isolamento de energia frequente e manutenção de segurança, e é particularmente adequado para ambientes externos agressivos, garantindo efetivamente a continuidade e a segurança do fornecimento de energia.
O produto apresenta excelente desempenho técnico e abrange uma variedade de especificações. Seus principais parâmetros são
da seguinte forma:
- Tensão nominal: 35kV ~ 170kV
- Corrente nominal: 630A ~ 2500A
Corrente suportável nominal de curto prazo: 20kA / s ~ 50kA / s
Corrente suportável de pico nominal: 50kA ~ 125kA
- Resistência do circuito principal: ≤125μΩ (varia dependendo do modelo)
Tensão suportável de frequência de energia de um minuto: 80kV ~ 200kV
- Tensão suportável ao impulso de raio: 115kV ~ 860kV (varia dependendo do modelo e da chave de aterramento)
- Mecanismo de operação: Manual (série CS11, CS17D, CS14G) ou Elétrico (tipo CJ2)

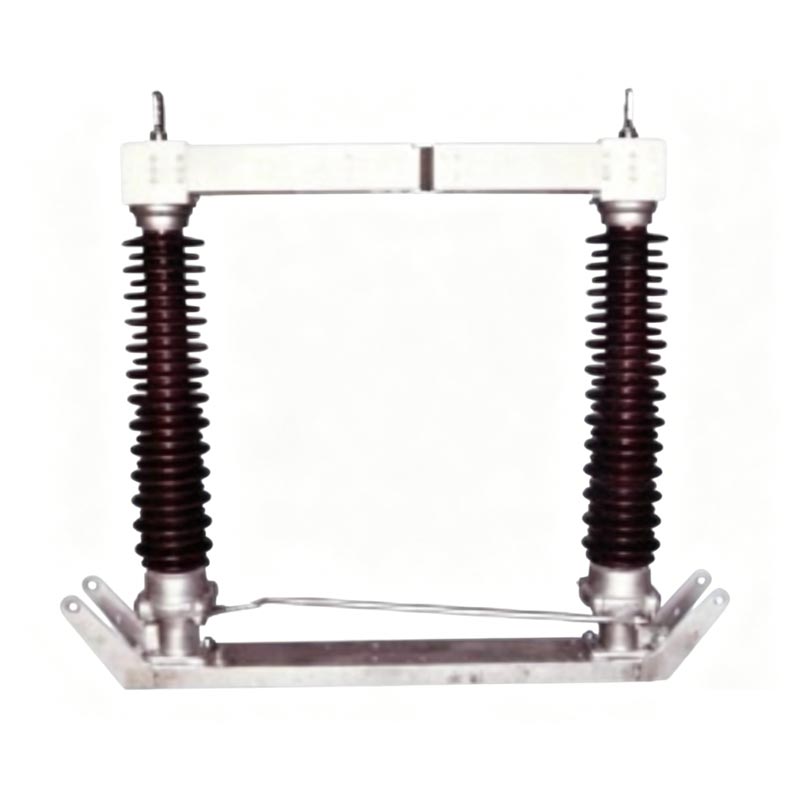

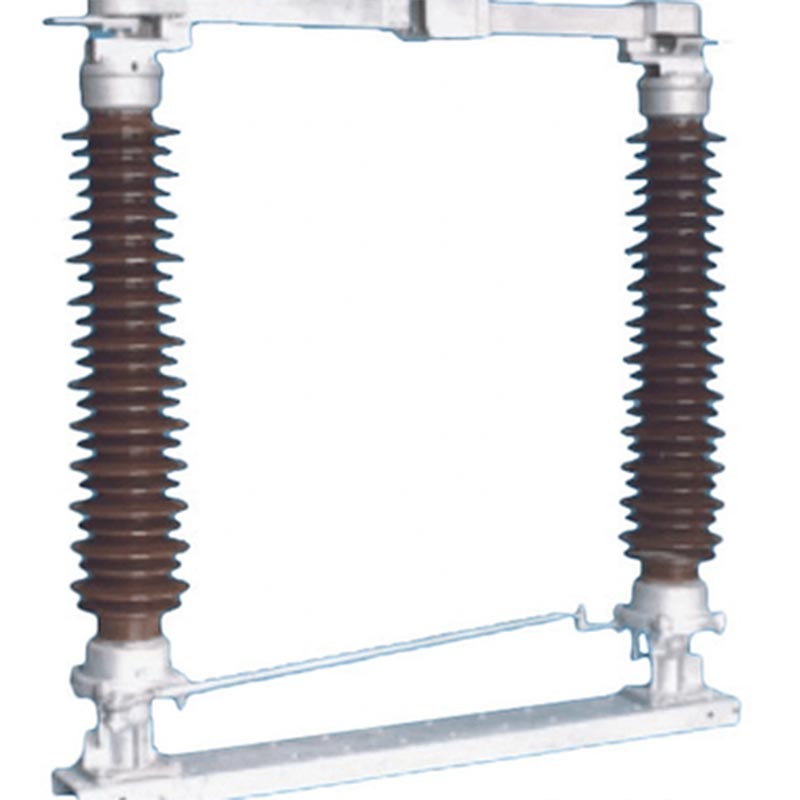

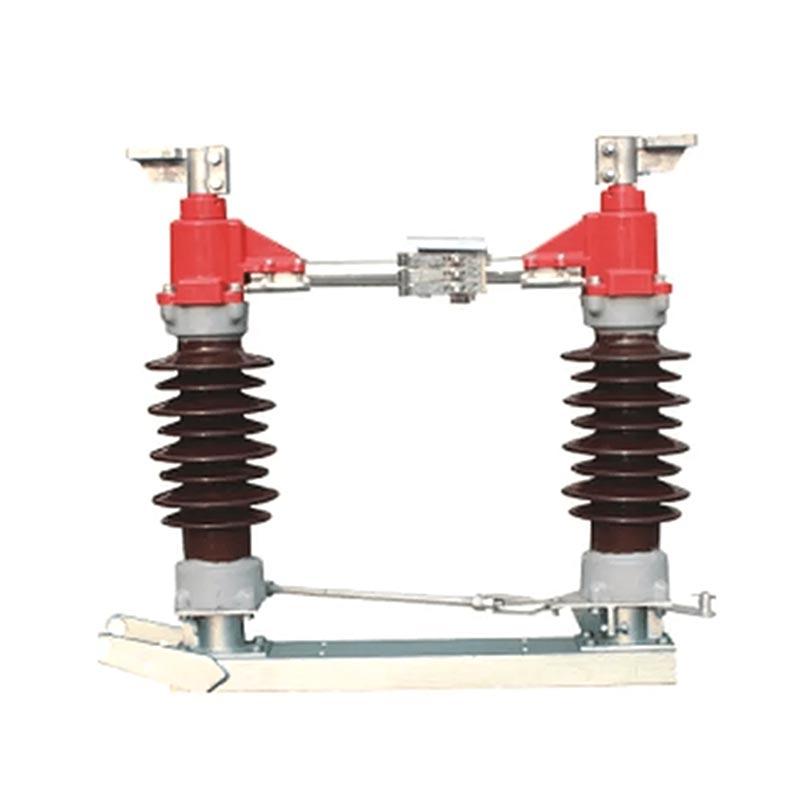

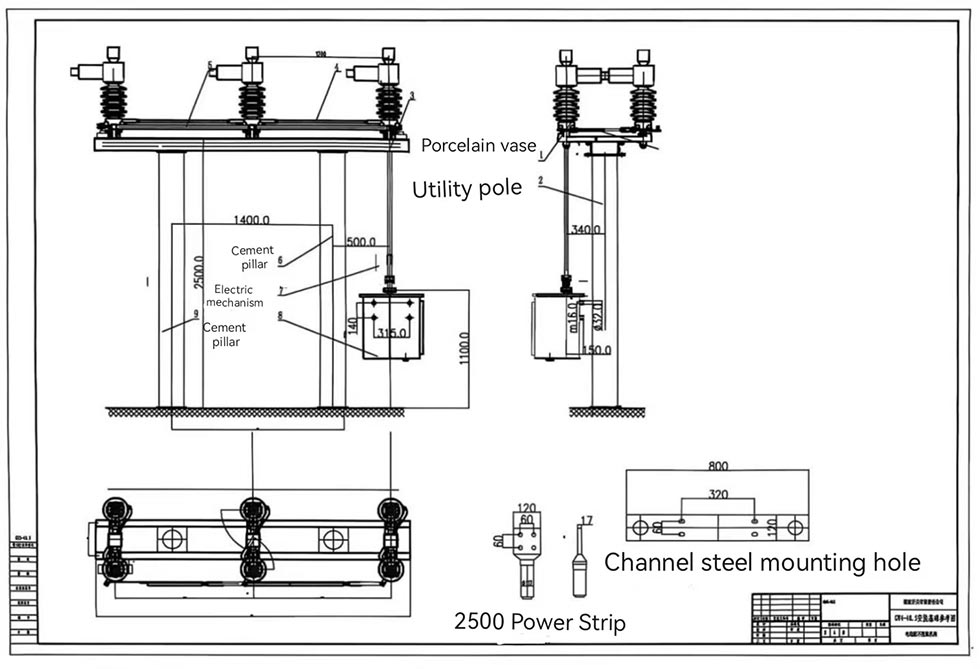

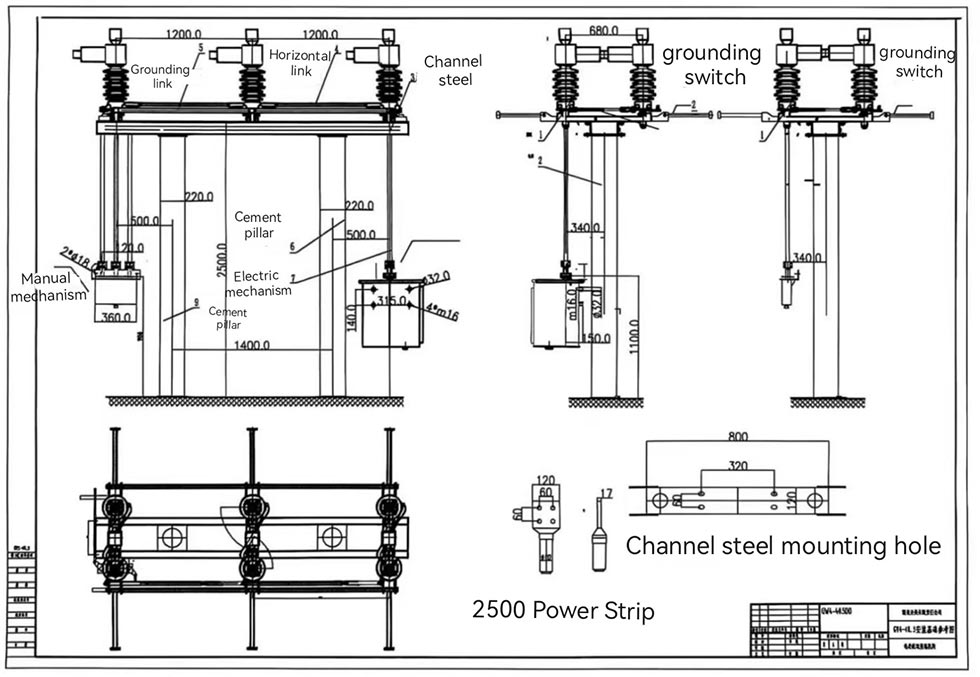

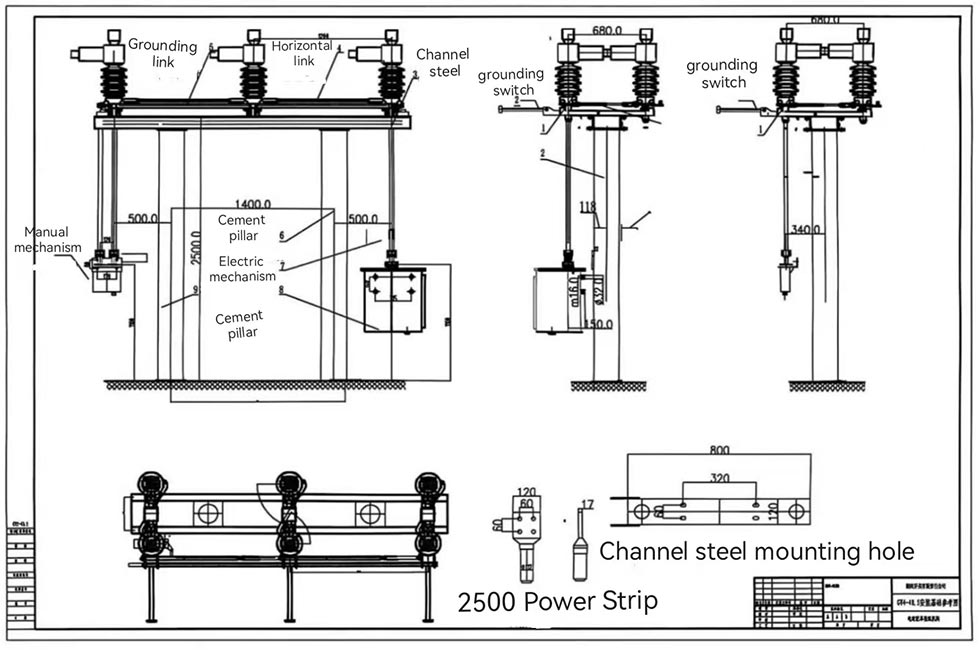

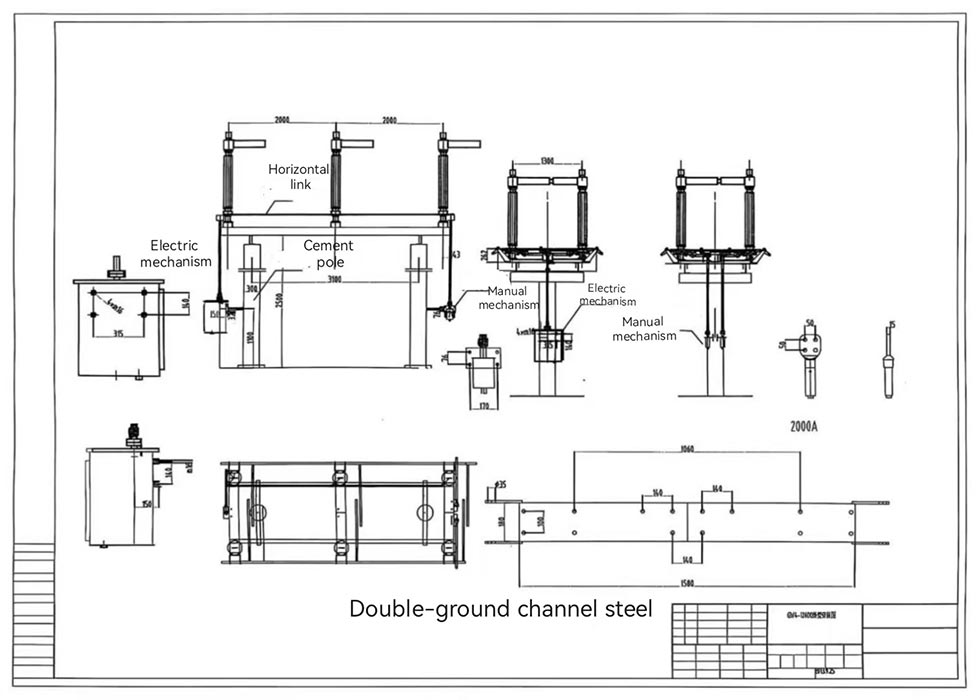

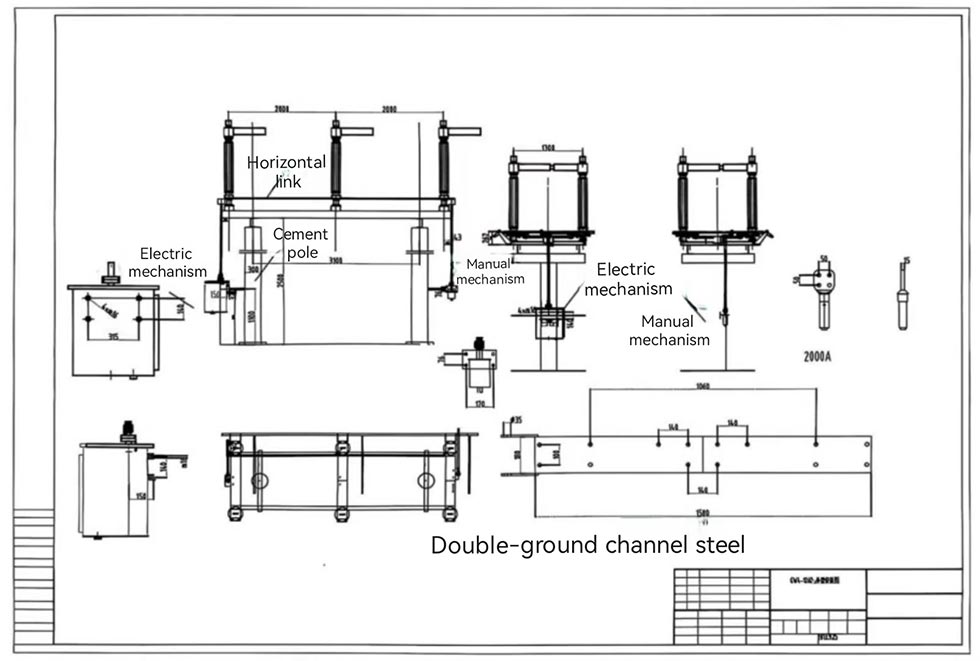

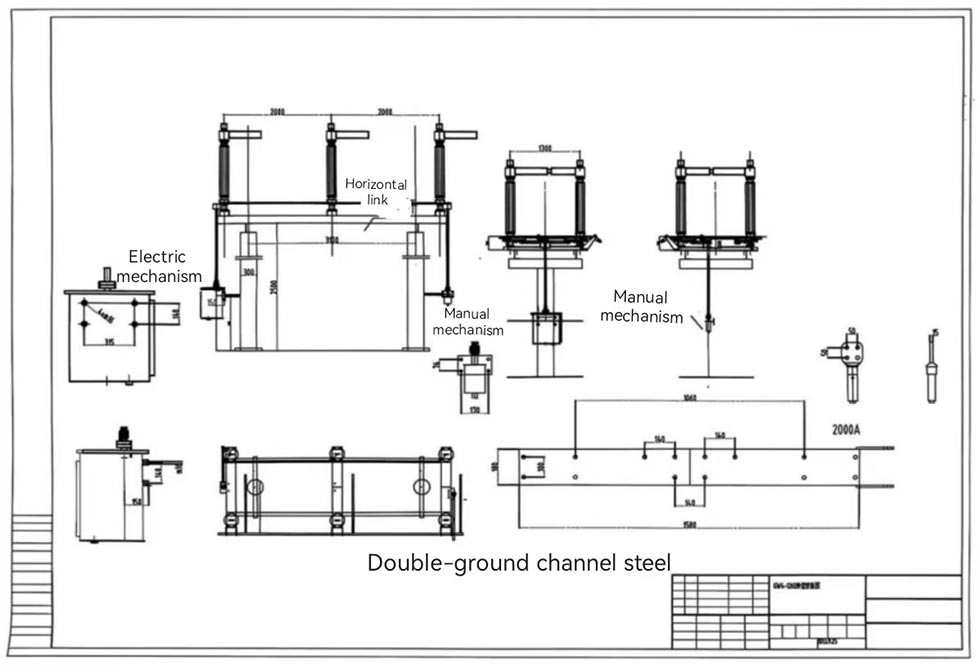

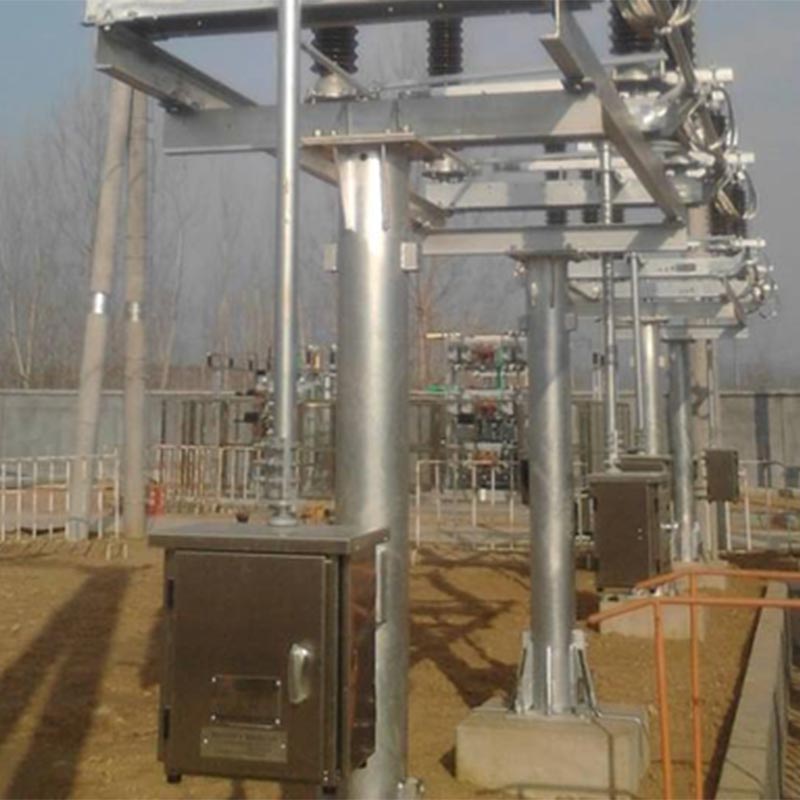

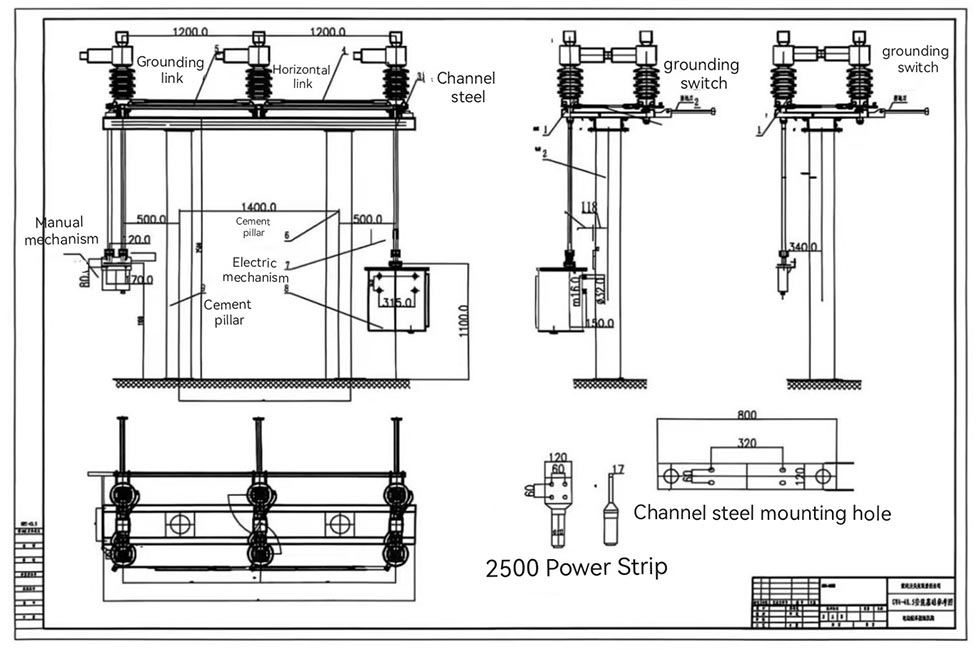

O interruptor de isolamento externo manual motorizado emprega uma estrutura de handshake de poste duplo. Cada fase consiste em uma base, postar isoladores, terminais de saída e contatos. Os dois isoladores de poste são montados paralelamente um ao outro em assentos de rolamento em ambas as extremidades da base e perpendiculares à base. A parte condutora principal gira aproximadamente 90° com os postes isoladores. O contato intermediário possui estrutura rotativa autolimpante, que remove poeira e sujeira do contato durante a abertura e fechamento, garantindo um contato confiável. As peças rotativas adotam um formato selado, design livre de manutenção e os componentes de transmissão usam pinos de aço inoxidável e molibdênio buchas de náilon contendo dissulfeto, que são resistentes à corrosão e livres de ferrugem.
Os dedos de contato usam um novo tipo de material de alta resistência, alta condutividade e alta elasticidade. Eles confiam em sua própria elasticidade para fixar os contatos, evitando falhas de contato causadas por corrosão da mola e recozimento térmico. Esta estrutura de componente condutor obteve uma patente nacional de modelo de utilidade.
Adaptável a altitudes ≤2000m, temperaturas ambientes -40℃ a +40℃, velocidades do vento ≤34m/s e intensidade sísmica ≤8 graus. A distância de fuga atende aos requisitos de Classe III ou IV de GB/T5582. Forte resistência à poluição e glacê (espessura do gelo ≤10mm).
Suporta operação manual e elétrica, selecionável conforme necessário. O mecanismo manual é fácil de operar, enquanto o mecanismo elétrico (tipo CJ2) é acionado por motor CA através de redutor, oferecendo alta eficiência e desempenho que economiza trabalho.
Quando equipado com uma chave de aterramento, o circuito condutor principal e a chave de aterramento são confiáveis intertravado, garantindo que a chave de aterramento não possa fechar quando o circuito principal estiver fechado e vice-versa, evitando operação acidental.
As bielas fase-fase e verticais adotam uma estrutura de fixação, eliminando a necessidade de pinos e soldagem, resultando em alta eficiência de instalação. As peças rotativas dispensam manutenção, simplificando a rotina inspeções e manutenção, reduzindo custos operacionais a longo prazo.

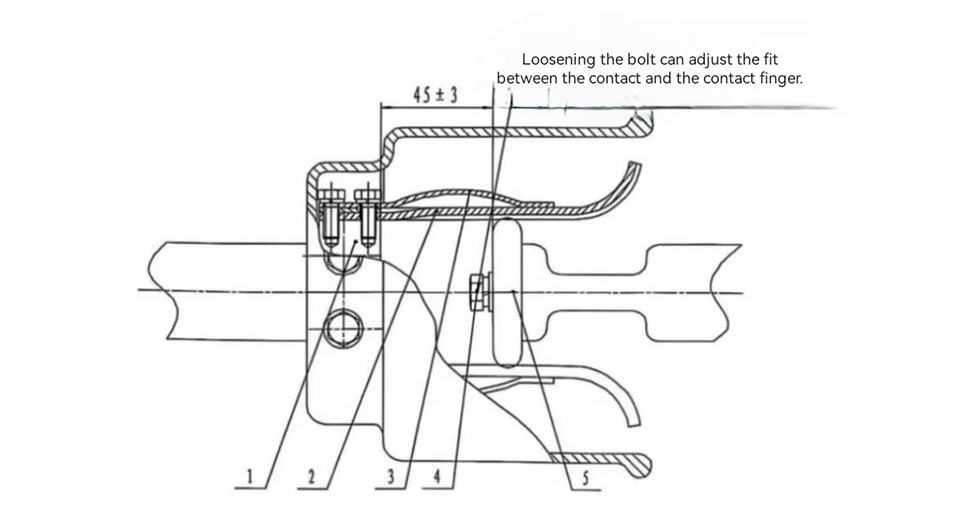

1. Base de toque do dedo
2. Toque de dedo
3. Placa de trava magnética
4. Parafuso
5. Contato
Figura 2 Diagrama esquemático dos pontos de contato elétrico dominantes

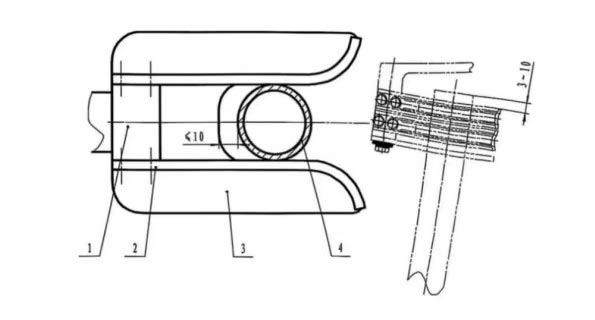

1. Cabeça de contato estático da faca retificada
2. Dedo de contato
3. Placa de posicionamento
4. Tubo de faca moída
Figura 3 Diagrama esquemático da posição do tubo de aterramento e da placa de posicionamento

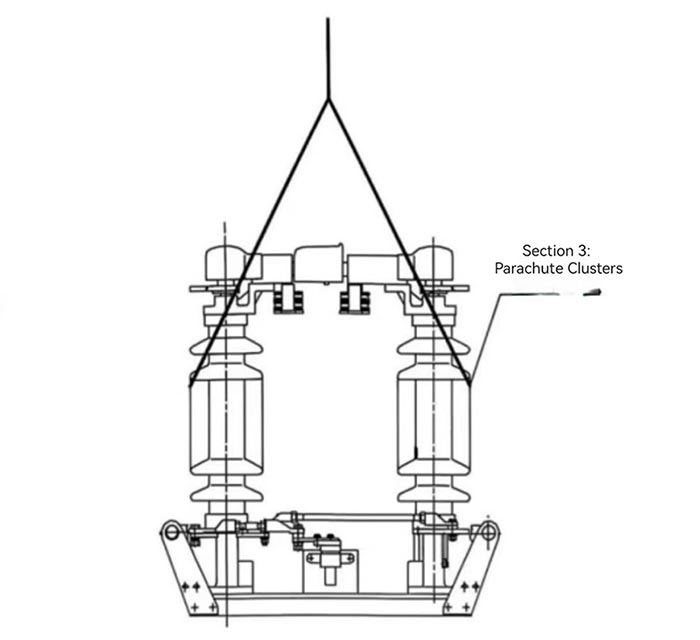

Figura 4 Diagrama de Içamento
Estudo de caso: Projeto de rede elétrica de alta altitude no oeste da China
Uma empresa de rede eléctrica no oeste da China está a realizar um projecto de modernização da linha de transmissão de 110kV. Localizado em um altitude de 1.800m, o projeto experimenta uma temperatura média anual de -15℃ a 25℃, ventos fortes frequentes e forte nevasca no inverno. O projeto selecionou seccionadoras Usune GW4(A)-126(D)(W)/1250 (equipadas com CJ2 mecanismos operacionais elétricos e interruptores de aterramento). Nos últimos três anos, o produto demonstrou excelente adaptabilidade ambiental, sem danos ao isolador ou superaquecimento de contato. Abertura e fechamento as operações são suaves e ainda pode operar normalmente mesmo com 8 mm de acúmulo de gelo no inverno, garantindo operação estável da rede elétrica. Como fabricante, a Usune forneceu orientação de instalação no local e serviços de manutenção do projeto, ganhando elogios do cliente.
A1: A principal razão para o aumento do torque de operação manual é que o óleo lubrificante nas peças rotativas do o sistema de transmissão secou, ficou sujo ou os pinos do eixo estão enferrujados, levando ao aumento da transmissão resistência. Solução: Primeiro, pare a operação. Depois de confirmar que o interruptor de isolamento está na posição aberta e o linha de alta tensão estiver aterrada, desmonte as peças rotativas, limpe a sujeira acumulada e a ferrugem e aplique um quantidade adequada de lubrificante. Se o problema persistir, entre em contato com a equipe de serviço pós-venda da Usune para reparo profissional. A fábrica de Usune possui pessoal de reparo profissional e peças de reposição para fornecer suporte oportuno.
A2: Pode ser usado em áreas com corrosão química leve a moderada. Principais precauções: 1. Informar o fornecedor do nível de corrosão do ambiente ao fazer o pedido. Usune personalizará o tratamento anticorrosivo (como imersão a quente galvanização de componentes de aço reforçado e seleção de isoladores anticorrosivos especiais); 2. Limpe regularmente a superfície de isoladores e peças condutoras para remover substâncias corrosivas; 3. Encurte a inspeção de rotina ciclo, concentrando-se na verificação da superfície de contato e da condição do isolador, e na substituição imediata das peças danificadas. Para áreas com corrosão química severa, consulte o departamento técnico da Usune para soluções customizadas.
Cada interruptor de isolamento Usune externo manual motorizado vem equipado com acessórios de instalação completos e o mecanismo operacional solicitado pelo cliente, juntamente com um certificado do produto, manual de instalação e operação, e lista de acessórios. Como fornecedor enraizado na China, a Usune possui um sistema abrangente de produção e pós-venda: a fábrica possui um rigoroso processo de inspeção de qualidade para garantir que cada produto seja qualificado antes de sair do fábrica; a equipe de serviço pós-venda fornece orientação de instalação no local, depuração, manutenção e outros serviços, respondendo às necessidades do cliente 24 horas por dia, e está comprometida em fornecer produtos e serviços de alta qualidade atendimento atencioso aos clientes no país e no exterior, construindo relacionamentos de cooperação estáveis e de longo prazo.
